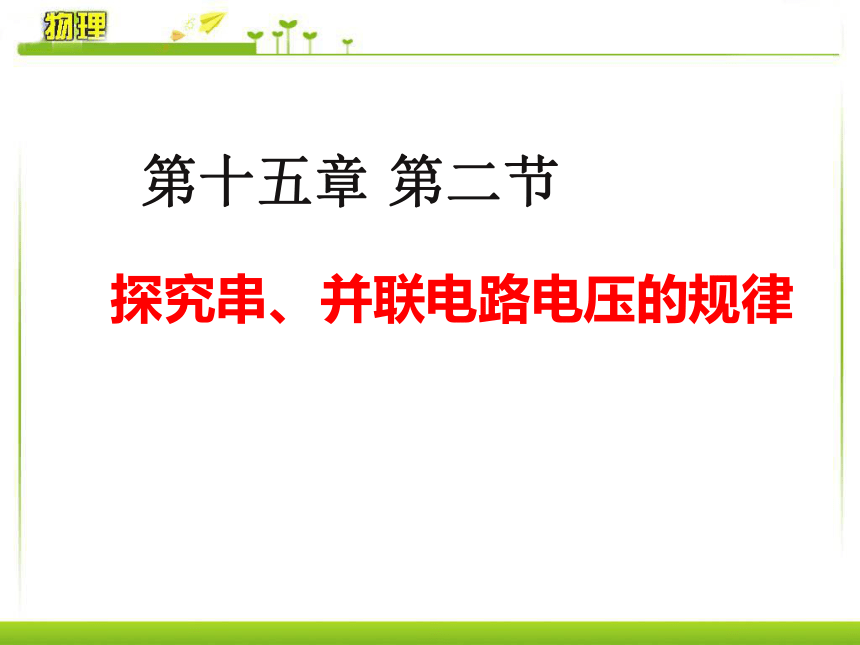

探究串、并联电路电压的规律

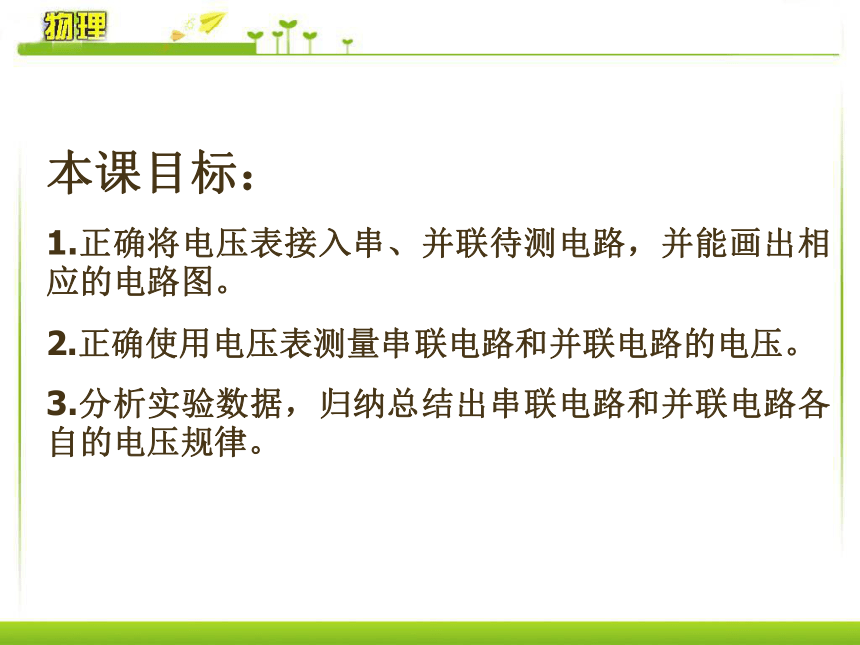

课件21张PPT。探究串、并联电路电压的规律第十五章 第二节本课目标：
1.正确将电压表接入串、并联待测电路，并能画出相应的电路图。
2.正确使用电压表测量串联电路和并联电路的电压。
3.分析实验数据，归纳总结出串联电路和并联电路各自的电压规律。

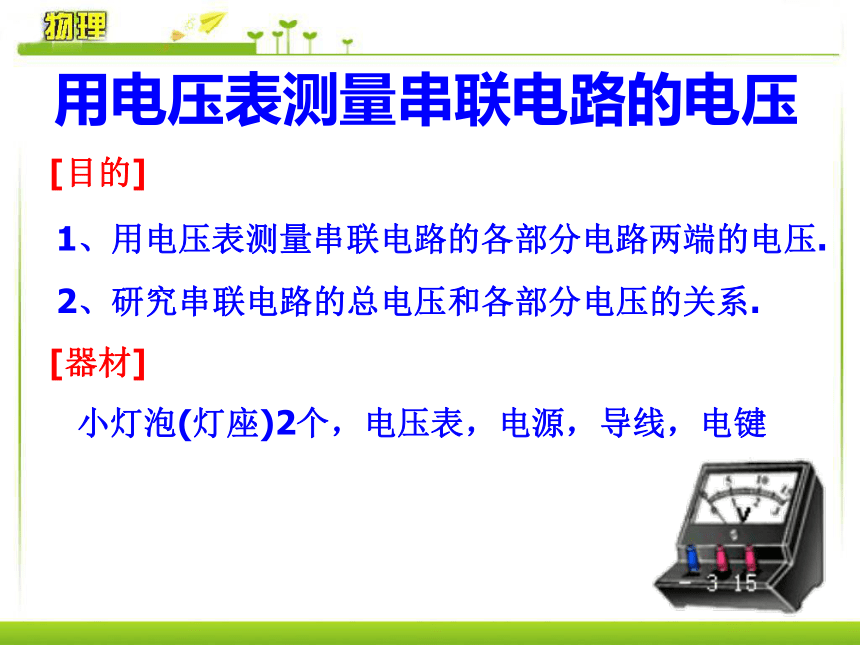

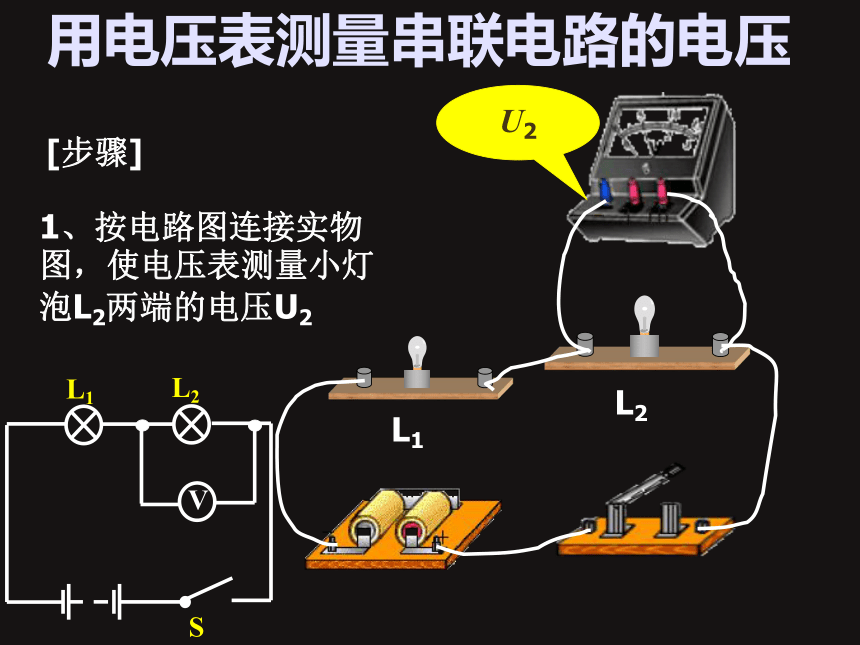

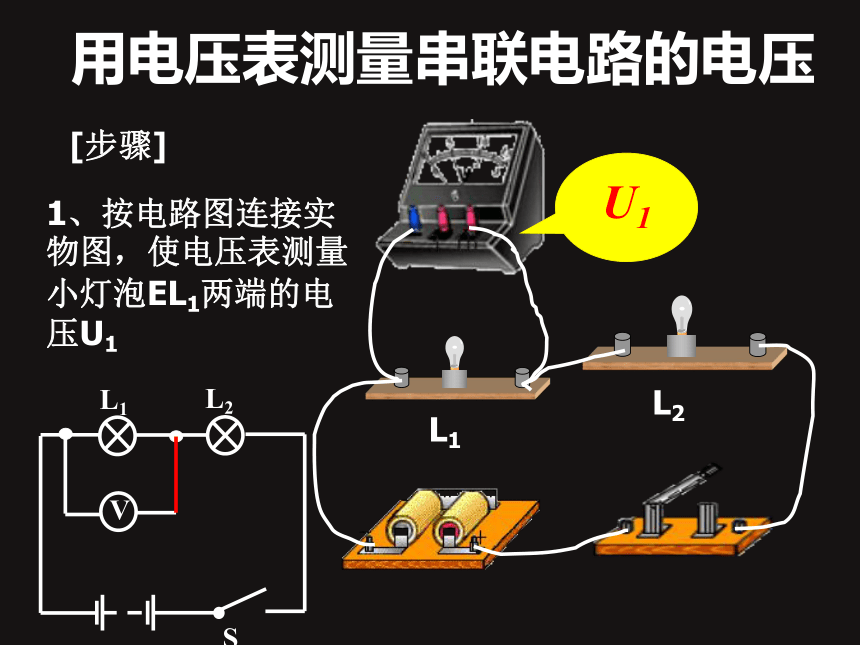

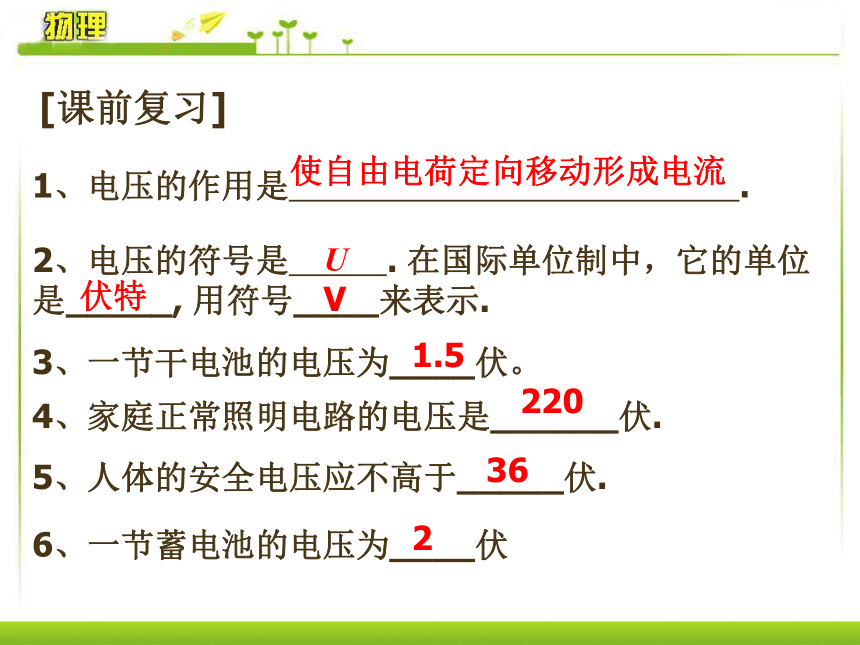

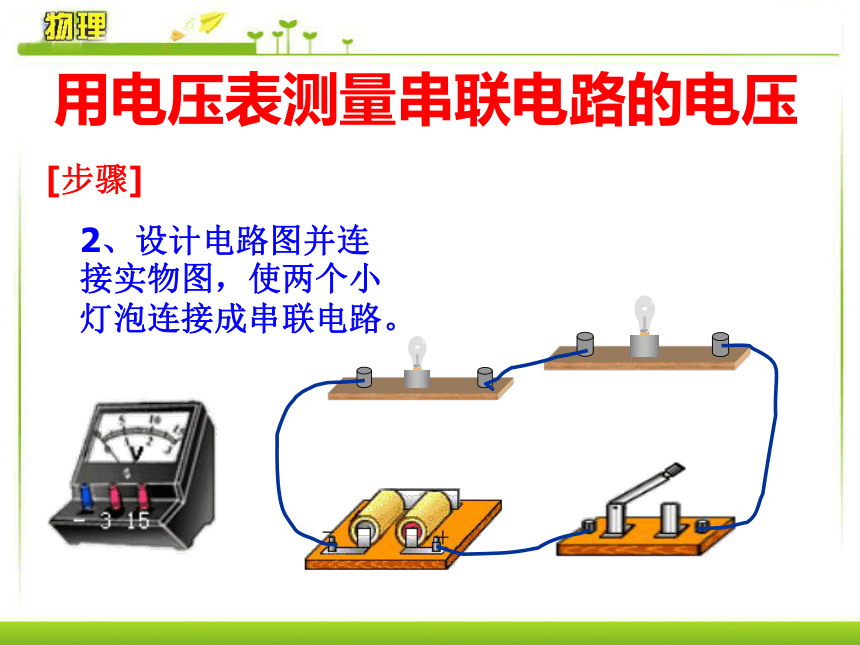

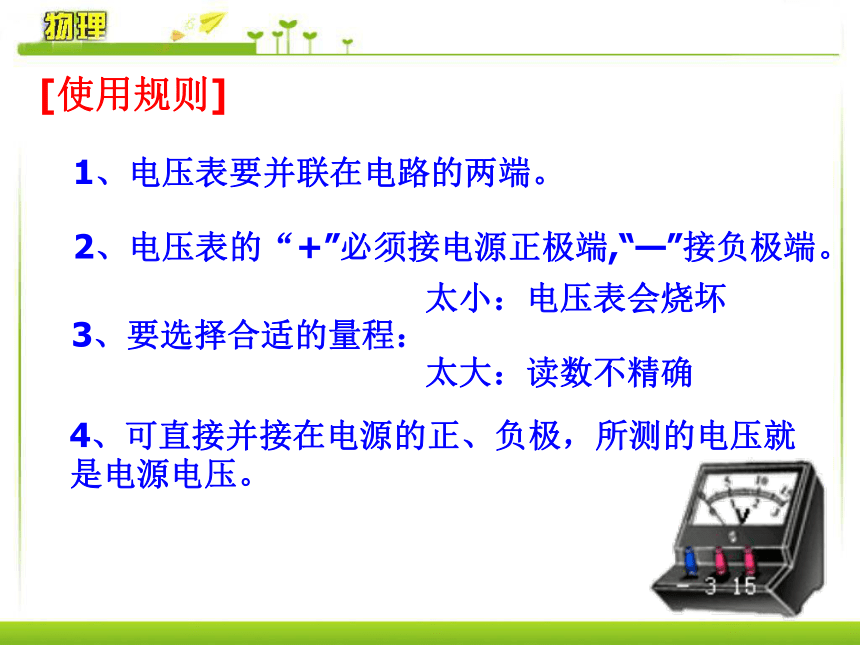

[课前复习]1、电压的作用是 . 2、电压的符号是 . 在国际单位制中，它的单位是_____, 用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏. 5、人体的安全电压应不高于_____伏. 6、一节蓄电池的电压为____伏 使自由电荷定向移动形成电流U伏特V1.5220362[课前复习：观察结果]1、这是一只电压表，有三个接线柱，两个量程2、（1）当导线接在“—”和“3”接线柱上时测量范围是0～3伏每一大格：1伏每一小格：0.1伏（2）当导线接在“—”和“15”接线柱上时测量范围是0～15伏每一大格：每一小格：5伏0.5伏[使用规则]1、电压表要并联在电路的两端。2、电压表的“+”必须接电源正极端,“—”接负极端。3、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4、可直接并接在电源的正、负极，所测的电压就是电源电压。用电压表测量串联电路的电压[目的]1、用电压表测量串联电路的各部分电路两端的电压.2、研究串联电路的总电压和各部分电压的关系. [器材]小灯泡(灯座)2个，电压表，电源，导线，电键用电压表测量串联电路的电压[步骤]2、设计电路图并连接实物图，使两个小灯泡连接成串联电路。用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡EL1两端的电压U1L1L2U1用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2L1L2U2用电压表测量串联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压UL1L2U用电压表测量串联电路的电压[结果]串联电路的电压
U1=_______U2=_______U=_______实验表明串联电路两端的总电压等于各部分电路两端电压的和.串联电路 U=U1+U2用电压表测量并联电路电压[目的]1、用电压表测量并联电路的各支路两端电压.2、研究并联电路的各支路两端电压的关系.[器材]小灯泡(灯座)2个，电压表，电源，导线，电键用电压表测量并联电路的电压[步骤]1、设计电路图并连接实物图，使两个小灯泡连接成并联电路用电压表测量并联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1用电压表测量并联电路的电压[步骤]1、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2。L1L2U2用电压表测量并联电路的电压[步骤]1、按电路图连接实物图，使电压表测量干路两端的电压UL1L2U用电压表测量并联电路的电压[结果]并联电路的电压
U1=_______U2=_______U=_______实验表明:并联电路的各支路两端的电压相等.并联电路 U1=U2=U用电压表测量并联电路的电压[总结]
并联电路各支路两端电压相等
U=U1=U2用电压表测量并联电路的电压[总结]
