2023—2024学年九年级全一册物理人教第16章 电压 电阻 基础题（含答案）

2023—2024学年九年级全一册物理人教第16章 电压 电阻 基础题含答案
人教第16章 电压 电阻
一、选择题。
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
2、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
3、在探究并联电路的电压规律时，小明连接了如图所示的电路，并以此测量了电源电压U、L1支路的电压U1和L2支路的电压U2，并且发现U1=U2=U，若要得到结论：并联电路中，各支路电压都等于电源电压，则下一步应进行的操作是（ ）
A．更换不同规格的灯泡，再做几次实验
B．将L1和L2的位置交换，再做几次实验
C．保持电源、灯泡不变，多次测量
D．改变电源电压，再做几次实验
4、给你一根镍铬合金线和一根铜线（长度和横截面积都相同）、一个电源、一只电流表、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。利用上述实验器材，可以完成的研究课题是（ ）
A．只有③ B．②③ C．①和③ D．①、②和③
5、电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（ ）
A．2481Ω B．2841Ω C．24189Ω D．1842Ω
6、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
7、如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．
8、如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（　　）
A．4.5V，2V B．3V，6V
C．2V，4.5V D．2.5V，3.5V
9、甲和乙是同种材料、相同横截面积的导体，若长度，则、的大小关系是（ ）
A． B． C． D．无法确定
10、如图所示，闭合开关S，在滑动变阻器的滑片P向左移动的过程中，电路中的电流变大。则电路中滑动变阻器的连接方式正确的是（ ）
A.M接c，N接d B.M接a，N接b
C.M接c，N接a D.M接c，N接b
11、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表
12、如图所示，电源电压为6V，电压表示数为3.8V，则（　　）
A．L1两端的电压为3.8V B．L2两端的电压为3.8V
C．电源、L1的电压之和为3.8V D．L2两端的电压为2.2V
13、下列关于导体的各选项中，跟导体电阻大小无关的是（ ）
A．长度 B．材料 C．电流 D．横截面积
14、如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列详解正确的是（ ）
A．若只将接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
15、如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路

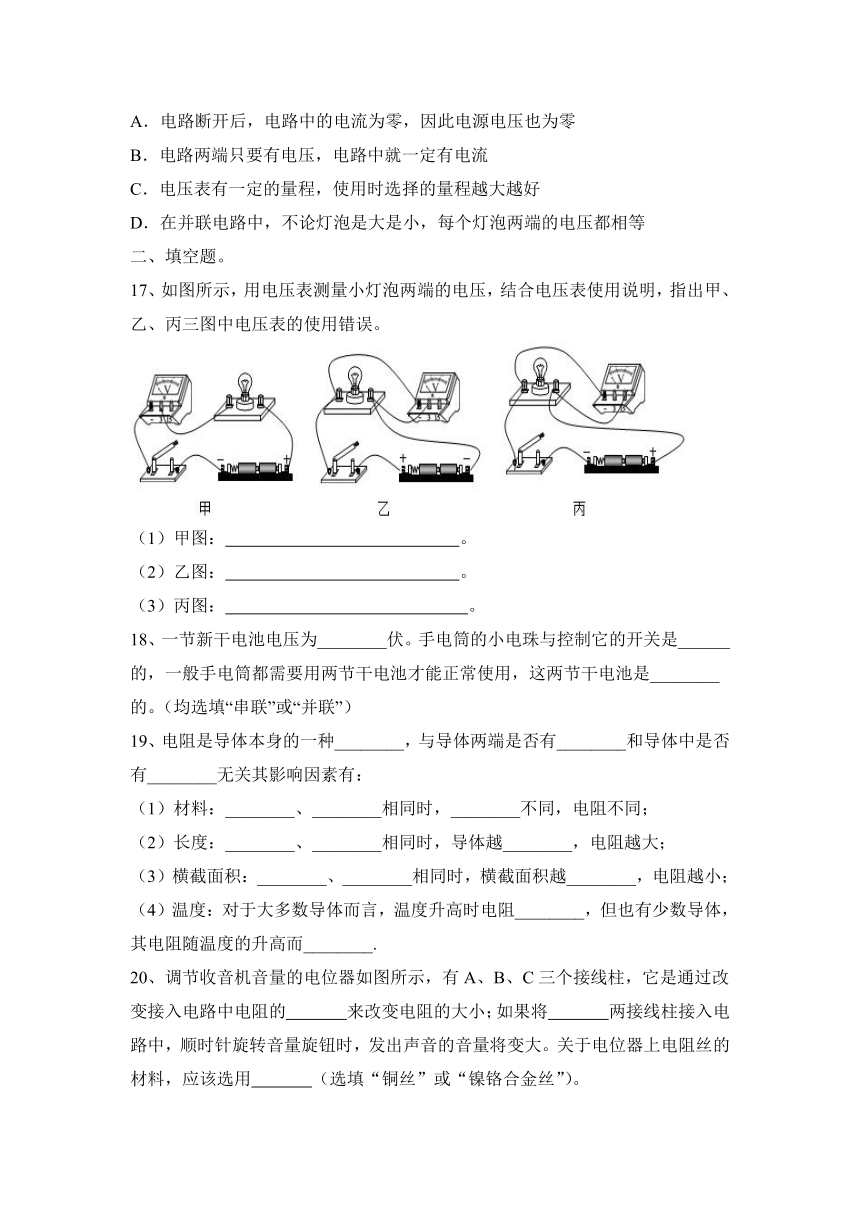

16、下面说法正确的是（　　）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
二、填空题。
17、如图所示，用电压表测量小灯泡两端的电压，结合电压表使用说明，指出甲、乙、丙三图中电压表的使用错误。
（1）甲图：　 　 。
（2）乙图：　 　 。
（3）丙图：　 　 。
18、一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
19、电阻是导体本身的一种________，与导体两端是否有________和导体中是否有________无关其影响因素有：
（1）材料：________、________相同时，________不同，电阻不同；
（2）长度：________、________相同时，导体越________，电阻越大；
（3）横截面积：________、________相同时，横截面积越________，电阻越小；
（4）温度：对于大多数导体而言，温度升高时电阻________，但也有少数导体，其电阻随温度的升高而________.
20、调节收音机音量的电位器如图所示，有A、B、C三个接线柱，它是通过改变接入电路中电阻的　 　来改变电阻的大小；如果将　 　两接线柱接入电路中，顺时针旋转音量旋钮时，发出声音的音量将变大。关于电位器上电阻丝的材料，应该选用　 　（选填“铜丝”或“镍铬合金丝”）。
21、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
三、作图题。
22、请用笔画线代替导线，在图中完成电路连接。
要求：
（1）开关同时控制两灯
（2）两灯并联。
（3）电压表测L1两端电压。
四、简答题。
23、根据决定导体电阻大小的因素，可以采取哪些方法减小导体的电阻？哪种方法简便？
五、实验题。
24、在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。
（1）实验中电流表的示数越大，对应的导线电阻越________；
（2）将导线a接在M、N之间，闭合开关，电流表示数如图14乙所示，此时电流为________A；
（3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：
导线代号 a b c d
电流表的示数 — 1.3A 2.2A 2.7A
①选导线a、b比较是为了探究导线电阻的大小与________的关系;探究导线电阻的大小与材料的关系，应选用的两根导线是________(填写导线代号)；
②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越________，横截面积越________，电阻越大：
（4）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入—个________表和一个变阻器，连好电路后，经多次测量，绘得导线a的U一I图象如图丙所示，则其电阻为________Ω。
五、计算题。
25、如图所示电路，R1、R2、R3为三个定值电阻，V1、V2为两个电压表，电源是由四节干电池串联组成的电池组。V1的示数为3V，V2的示数为5V，则R1、R2、R3两端的电压U1、U2、U3分别是多大？
（提示：三个电阻是串联的，U1+U2＝UV1，U2+U3＝UV2）
2023—2024学年九年级全一册物理人教第16章 电压 电阻 基础题含答案
人教第16章 电压 电阻
一、选择题。
1、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
【答案】B
2、小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
【答案】C
3、在探究并联电路的电压规律时，小明连接了如图所示的电路，并以此测量了电源电压U、L1支路的电压U1和L2支路的电压U2，并且发现U1=U2=U，若要得到结论：并联电路中，各支路电压都等于电源电压，则下一步应进行的操作是（ ）
A．更换不同规格的灯泡，再做几次实验
B．将L1和L2的位置交换，再做几次实验
C．保持电源、灯泡不变，多次测量
D．改变电源电压，再做几次实验
【答案】A
4、给你一根镍铬合金线和一根铜线（长度和横截面积都相同）、一个电源、一只电流表、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。利用上述实验器材，可以完成的研究课题是（ ）
A．只有③ B．②③ C．①和③ D．①、②和③
【答案】D
5、电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（ ）
A．2481Ω B．2841Ω C．24189Ω D．1842Ω
【答案】A
6、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
【答案】A
7、如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．
【答案】B
8、如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（　　）
A．4.5V，2V B．3V，6V
C．2V，4.5V D．2.5V，3.5V
【答案】A。
9、甲和乙是同种材料、相同横截面积的导体，若长度，则、的大小关系是（ ）
A． B． C． D．无法确定
【答案】A
10、如图所示，闭合开关S，在滑动变阻器的滑片P向左移动的过程中，电路中的电流变大。则电路中滑动变阻器的连接方式正确的是（ ）
A.M接c，N接d B.M接a，N接b
C.M接c，N接a D.M接c，N接b
【答案】C
11、如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A．①是电流表，②和③是电压表 B．①和②是电流表，③是电压表
C．①和③是电压表，②是电流表 D．①②和③都是电流表
【答案】B
12、如图所示，电源电压为6V，电压表示数为3.8V，则（　　）
A．L1两端的电压为3.8V B．L2两端的电压为3.8V
C．电源、L1的电压之和为3.8V D．L2两端的电压为2.2V
【答案】A。
13、下列关于导体的各选项中，跟导体电阻大小无关的是（ ）
A．长度 B．材料 C．电流 D．横截面积
【答案】C
14、如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列详解正确的是（ ）
A．若只将接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
【答案】C
15、如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
【答案】D
16、下面说法正确的是（　　）
A．电路断开后，电路中的电流为零，因此电源电压也为零
B．电路两端只要有电压，电路中就一定有电流
C．电压表有一定的量程，使用时选择的量程越大越好
D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
【答案】D。
二、填空题。
17、如图所示，用电压表测量小灯泡两端的电压，结合电压表使用说明，指出甲、乙、丙三图中电压表的使用错误。
（1）甲图：　 　 。
（2）乙图：　 　 。
（3）丙图：　 　 。
【答案】（1）电压表与灯串联了；（2）电压表正负接线柱接反了；
（3）电压表选用的量程过大。
18、一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
【答案】1.5 串联 串联
19、电阻是导体本身的一种________，与导体两端是否有________和导体中是否有________无关其影响因素有：
（1）材料：________、________相同时，________不同，电阻不同；
（2）长度：________、________相同时，导体越________，电阻越大；
（3）横截面积：________、________相同时，横截面积越________，电阻越小；
（4）温度：对于大多数导体而言，温度升高时电阻________，但也有少数导体，其电阻随温度的升高而________.
【答案】属性 电压 电流 长度 横截面积 材料 材料
横截面积 长 材料、长度、大、变大、变小
20、调节收音机音量的电位器如图所示，有A、B、C三个接线柱，它是通过改变接入电路中电阻的　 　来改变电阻的大小；如果将　 　两接线柱接入电路中，顺时针旋转音量旋钮时，发出声音的音量将变大。关于电位器上电阻丝的材料，应该选用　 　（选填“铜丝”或“镍铬合金丝”）。
【答案】电阻丝长度；A、B；镍铬合金丝。
21、如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
【答案】2.3 6.0
三、作图题。
22、请用笔画线代替导线，在图中完成电路连接。
要求：
（1）开关同时控制两灯
（2）两灯并联。
（3）电压表测L1两端电压。
【答案】如图所示：
四、简答题。
23、根据决定导体电阻大小的因素，可以采取哪些方法减小导体的电阻？哪种方法简便？
【答案】有四种方法：减小导体的长度，增大导体横截面积，选用电阻率更小的材料制成导体，降低导体的温度。其中用改变导体的长度来改变导体的电阻简便可行。
五、实验题。
24、在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。
（1）实验中电流表的示数越大，对应的导线电阻越________；
（2）将导线a接在M、N之间，闭合开关，电流表示数如图14乙所示，此时电流为________A；
（3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：
导线代号 a b c d
电流表的示数 — 1.3A 2.2A 2.7A
①选导线a、b比较是为了探究导线电阻的大小与________的关系;探究导线电阻的大小与材料的关系，应选用的两根导线是________(填写导线代号)；
②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越________，横截面积越________，电阻越大：
（4）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入—个________表和一个变阻器，连好电路后，经多次测量，绘得导线a的U一I图象如图丙所示，则其电阻为________Ω。
【答案】
（1）小 （2）1.1
（3）粗细（或横截面积）；b、d；长；小 （4）电压；1.25
五、计算题。
25、如图所示电路，R1、R2、R3为三个定值电阻，V1、V2为两个电压表，电源是由四节干电池串联组成的电池组。V1的示数为3V，V2的示数为5V，则R1、R2、R3两端的电压U1、U2、U3分别是多大？
（提示：三个电阻是串联的，U1+U2＝UV1，U2+U3＝UV2）
【答案】R1、R2、R3两端的电压U1、U2、U3分别是1V、2V、3V。
