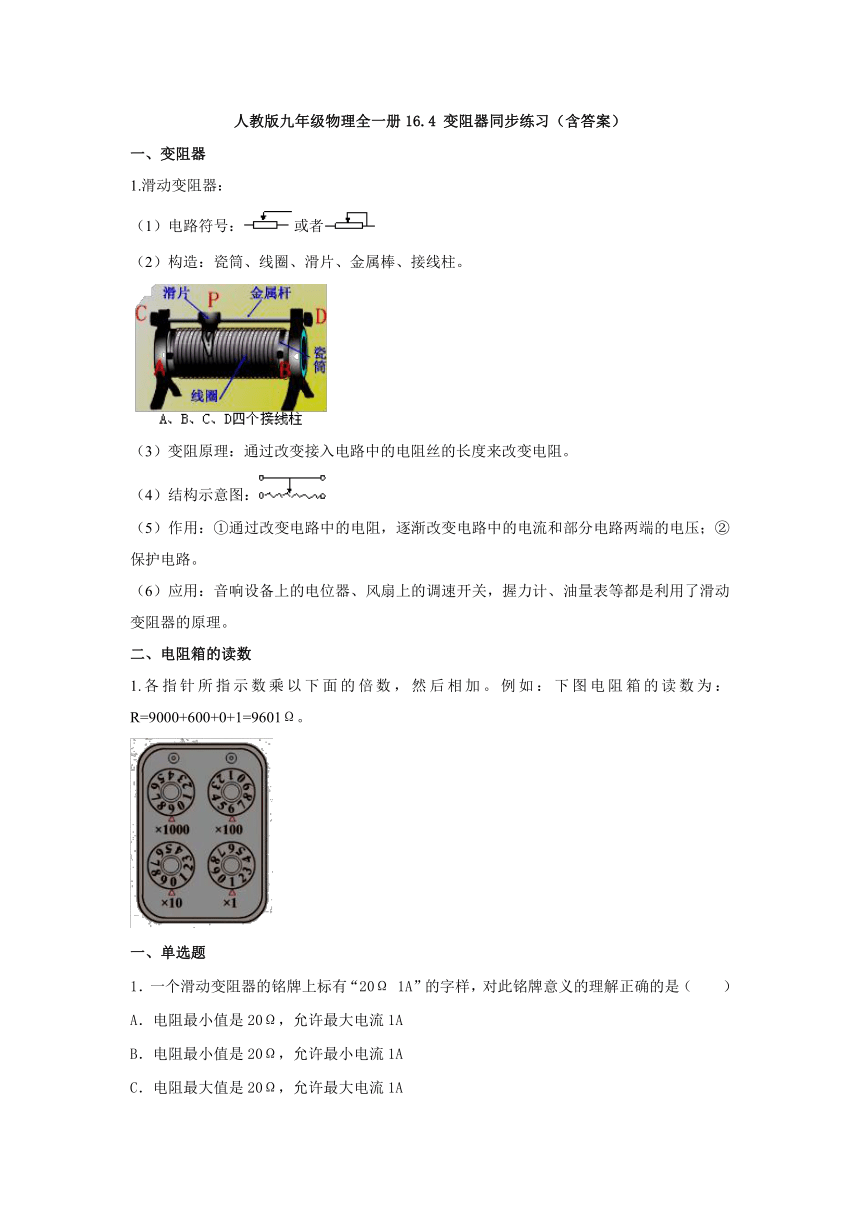

人教版九年级物理全一册16.4 变阻器同步练习（含答案）

人教版九年级物理全一册16.4 变阻器同步练习（含答案）
一、变阻器
1.滑动变阻器：
（1）电路符号：或者
（2）构造：瓷筒、线圈、滑片、金属棒、接线柱。
（3）变阻原理：通过改变接入电路中的电阻丝的长度来改变电阻。
（4）结构示意图：
（5）作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。
（6）应用：音响设备上的电位器、风扇上的调速开关，握力计、油量表等都是利用了滑动变阻器的原理。
二、电阻箱的读数
1.各指针所指示数乘以下面的倍数，然后相加。例如：下图电阻箱的读数为：R=9000+600+0+1=9601Ω。
一、单选题
1．一个滑动变阻器的铭牌上标有“20Ω 1A”的字样，对此铭牌意义的理解正确的是（　　）
A．电阻最小值是20Ω，允许最大电流1A
B．电阻最小值是20Ω，允许最小电流1A
C．电阻最大值是20Ω，允许最大电流1A
D．电阻最大值是20Ω，允许最小电流1A
2．在使用下列器材时，错误的做法是（　　）
A．电压表要与被测用电器并联使用
B．使用滑动变阻器的时候要注意不能同时接上端或下端两个接线柱
C．不允许不经过用电器而把电流表直接接在电源的两极上
D．连接电路时开关应断开，滑动变阻器的滑片要调到阻值最小处
3．如图，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大。选择的接线柱是（　　）
A．B和C B．A和B C．C和D D．A和D
4．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（　　）
A．N接C，M接D B．N接C，M接F C．N接D，M接F D．N接E，M接D
5．图所示的滑动变阻器的接线方法在开关闭合前调节正确的是（　　）
A． B．
C． D．
6．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
7．如图甲是可调节亮度的台灯，图乙是其调节亮度的电位器结构图，转动旋钮时，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．若只将a、b接入电路，转动旋钮不可改变灯泡亮度
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
8．如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，为定值电阻。下列说法正确的是（　　）
A．地磅的量程与大小无关
B．货车的质量变大时，电流表的示数变小
C．将电流表换成电压表也能测量货车的质量
D．仅增大，称量同一货车质量时，电流表示数变小
二、填空题
9．如图所示，电阻箱的示数为　 　Ω。
10．如图所示是一种调节收音机音量的调节器，若要顺时针旋转滑片P，使音量减小应该连接 　 　两点。
11．实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，由此你能获得关于这个滑动变阻器的信息是　 　；滑动变阻器在电路中的主要作用是　 　。
12．一滑动变阻器铭牌上标有“50Ω，2A”的字样，则该滑动变阻器允许通过的最大电流为　 　A，滑动变阻器是通过改变　 　来改变电阻的。如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与　 　接线柱分别接在电路的M、N两端。
13．实验室中有一个铭牌上标有“20Ω，2A”字样的滑动变阻器，如图所示。其中，“20Ω”指的是　 　两个接线柱间的电阻值；实验时若将滑动变阻器的　 　两个接线柱接入电路，滑片向右移动时，其连入电路中的阻值变大。
三、作图题
14．在图中，请用笔画线代替导线完成电路连接，要求：闭合开关S，向右移动滑动变阻器的滑片时，电流表示数变小。
15．如图是一种调光台灯的电路结构示意图，a、b、c是它的三个接线柱．要求：闭合开关，旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
参考答案
1．C
2．D
3．A
4．B
5．A
6．D
7．D
8．D
9．3156
10．AB
11．该滑动变阻器的最大阻值为20Ω，允许通过的最大电流为2A；保护电路和改变电路中的电流
12．2；接入电路中电阻丝的长度；A
13．A、B；AC或AD
14．解：如图所示：
15．
