人教版九年级物理全一册16.1 电压同步练习（含答案）

人教版九年级物理全一册16.1 电压同步练习（含答案）
一、电压
1.电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。
2.电源是提供电压的装置。
3.电压的单位：国际单位伏特，简称伏，符号：V ，常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
4.换算关系： 1kV＝1000V　1V＝1000mV　 1mV＝1000μV
5.常见的一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V，人体的安全电压不高于36V。
6.有电压不一定有电流，有电流一定有电压。

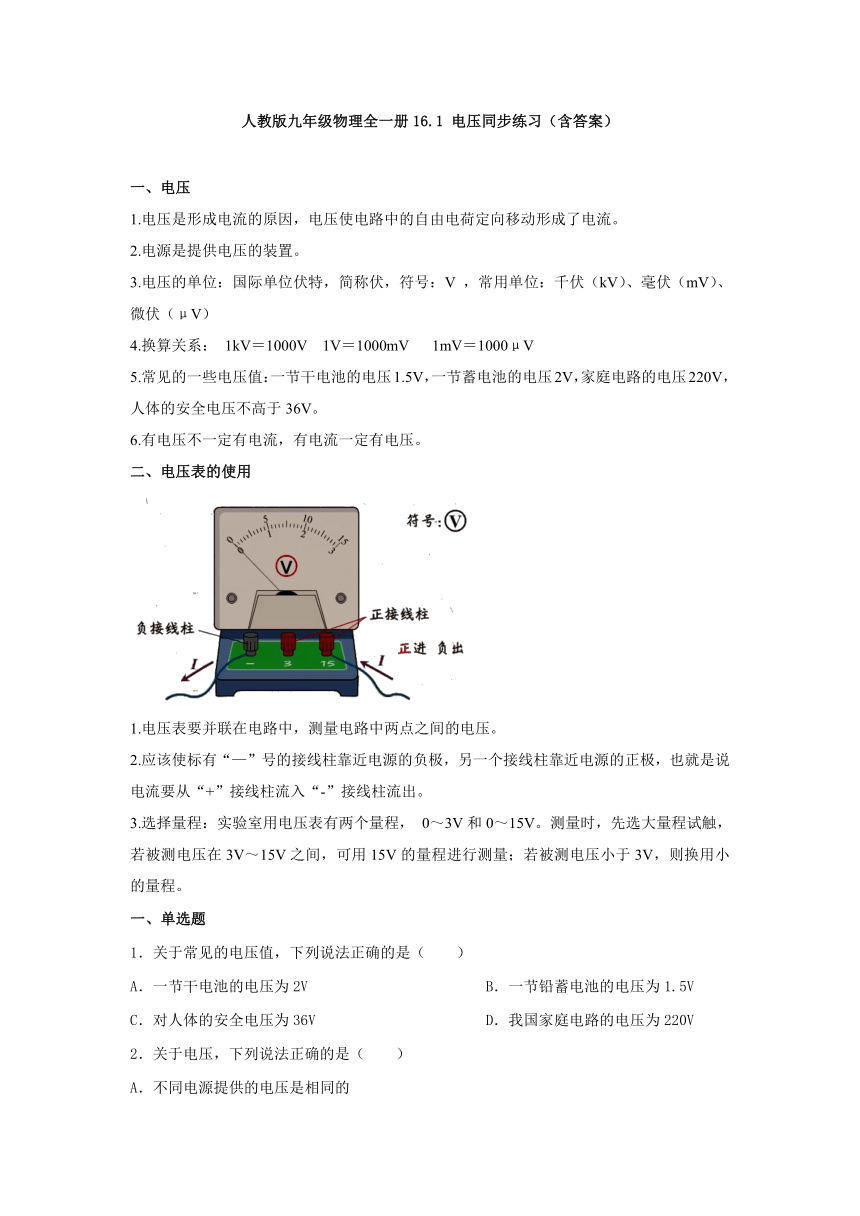

二、电压表的使用
1.电压表要并联在电路中，测量电路中两点之间的电压。
2.应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，也就是说电流要从“+”接线柱流入“-”接线柱流出。
3.选择量程：实验室用电压表有两个量程， 0～3V和0～15V。测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；若被测电压小于3V，则换用小的量程。
一、单选题
1．关于常见的电压值，下列说法正确的是（　　）
A．一节干电池的电压为2V B．一节铅蓄电池的电压为1.5V
C．对人体的安全电压为36V D．我国家庭电路的电压为220V
2．关于电压，下列说法正确的是（　　）
A．不同电源提供的电压是相同的
B．只要有电压，就一定有电流产生
C．电压是使自由电荷定向移动形成电流的一种压力
D．电压是使自由电荷定向移动形成电流的原因
3．如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。则 （　　）
A．菠萝是绝缘体 B．电压表能提供电压
C．水果电池的电压为0.5V D．铜片是水果电池的正极
4．学生在使用电压表测电压时，下列做法错误的是（　　）
A．将电压表与被测用电器串联
B．所用量程的最大值必须大于被测电路两端的电压
C．应该使标有“﹣”号的接线柱靠近电源的负极，另一端接线柱靠近电源的正极
D．如果被测电压不超过3V，为提高读数的准确性，可以用最大量程值为3V的量程
5．如图所示的电路，能正确测量L1的电流或电压的是（　　）
A． B．
C． D．

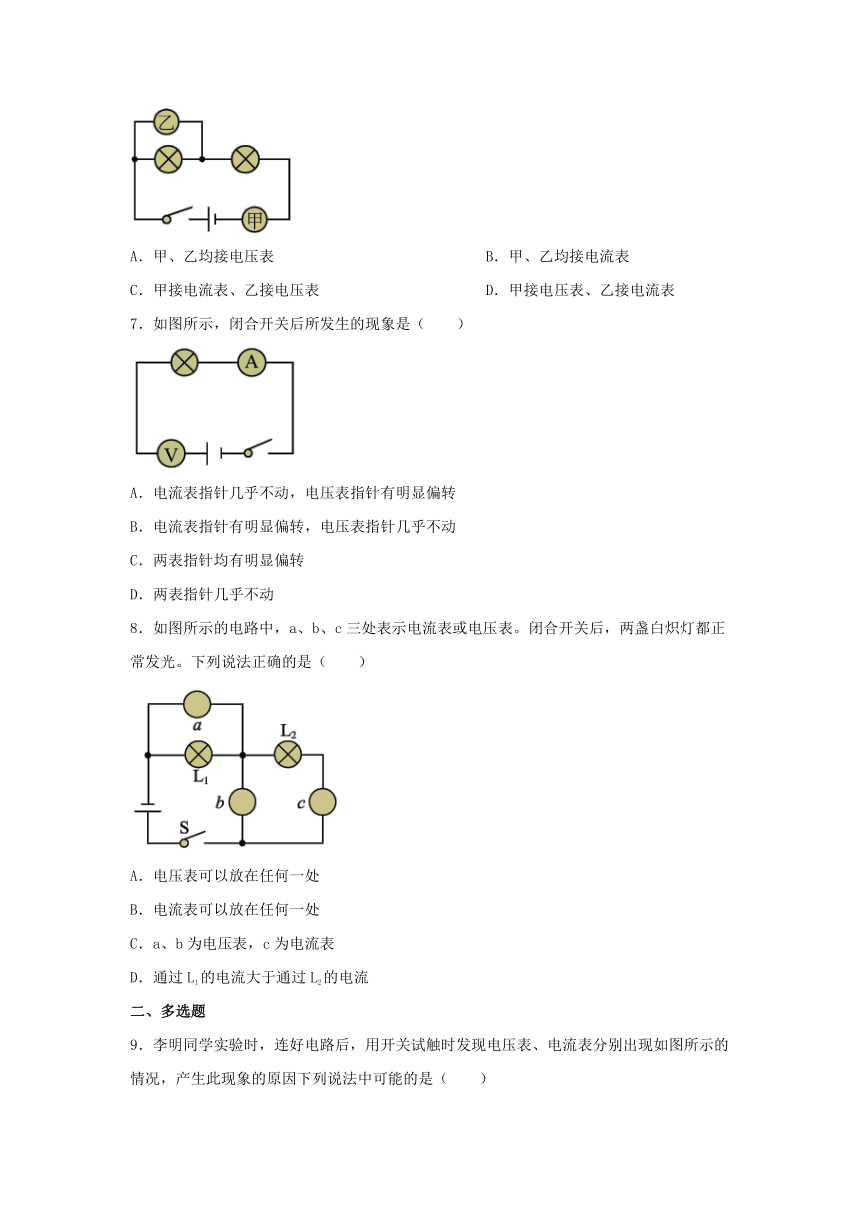

6．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（　　）
A．甲、乙均接电压表 B．甲、乙均接电流表
C．甲接电流表、乙接电压表 D．甲接电压表、乙接电流表
7．如图所示，闭合开关后所发生的现象是（　　）
A．电流表指针几乎不动，电压表指针有明显偏转
B．电流表指针有明显偏转，电压表指针几乎不动
C．两表指针均有明显偏转
D．两表指针几乎不动
8．如图所示的电路中，a、b、c三处表示电流表或电压表。闭合开关后，两盏白炽灯都正常发光。下列说法正确的是（　　）
A．电压表可以放在任何一处
B．电流表可以放在任何一处
C．a、b为电压表，c为电流表
D．通过L1的电流大于通过L2的电流
二、多选题
9．李明同学实验时，连好电路后，用开关试触时发现电压表、电流表分别出现如图所示的情况，产生此现象的原因下列说法中可能的是（　　）
A．电流表的量程选择过小
B．电压表的量程选择过小
C．电流表“+”“—”接线柱接反了
D．电压表“+”“—”接线柱接反了
10．如图所示，当开关S闭合后，下列说法正确的是（　　）
A．灯L1和A1是串联，且灯L2被短接
B．电压表可以测出L2两端的电压
C．电流表A1可以测出灯L1的电流
D．电流表A2测出灯L2的电流
三、填空题
11．我国家庭电路的电压是 　 　V，家庭电路中电灯、电视、电风扇的连接方式是 　 　（选填“串联”或“并联”）。
12．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量其电压如图所示，铁片是水果电池的　 　（选填“正极”或“负极”），该水果电池的电压是　 　V。
13．如图是一双量程的电压表的刻度盘。当使用较小量程时，图中指针位置的示数为 　 　V；当使用较大量程时，图中指针位置的示数为 　 　V。
14．如图所示电路，当开关S闭合时，L1、L2两灯泡是　 　（选填“串”或“并”）联的；电压表测量的是　 　（选填“灯L1”或“灯L2”）两端的电压。
四、作图题
15．请在如图所示电路的“〇”里填上适当的电表符号，使电路组成串联电路。
16．在图中圆圈内填上合适的电表使两灯并联。
参考答案
1．D
2．D
3．D
4．A
5．C
6．C
7．A
8．C
9．A,D
10．B,D
11．220；并联
12．负极；0.6
13．1.1；5.5
14．串；灯L2
15．解：如图所示：
16．解：如图所示：
