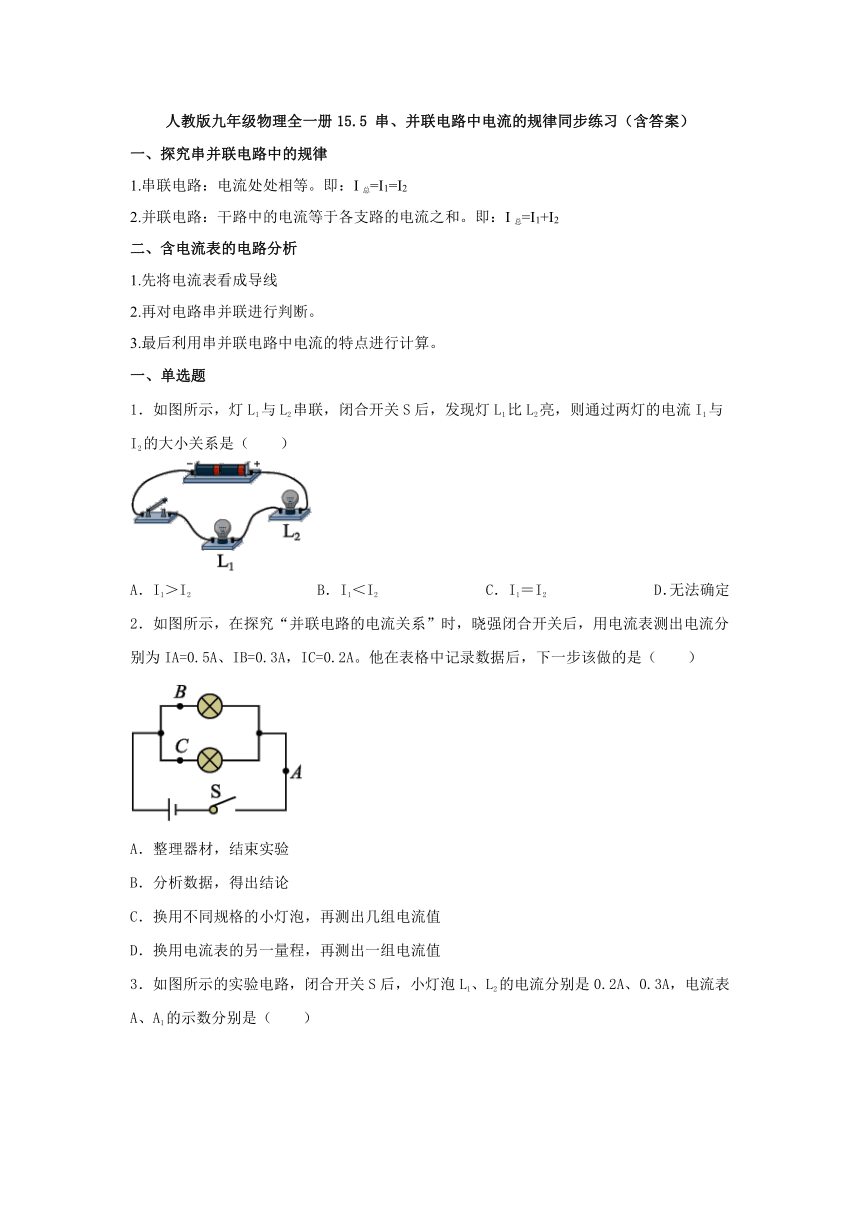

人教版九年级物理全一册15.5 串、并联电路中电流的规律同步练习(含答案)
一、探究串并联电路中的规律
1.串联电路:电流处处相等。即:I总=I1=I2
2.并联电路:干路中的电流等于各支路的电流之和。即:I总=I1+I2
二、含电流表的电路分析
1.先将电流表看成导线
2.再对电路串并联进行判断。
3.最后利用串并联电路中电流的特点进行计算。
一、单选题
1.如图所示,灯L1与L2串联,闭合开关S后,发现灯L1比L2亮,则通过两灯的电流I1与I2的大小关系是(  )
A.I1>I2 B.I1<I2 C.I1=I2 D.无法确定
2.如图所示,在探究“并联电路的电流关系”时,晓强闭合开关后,用电流表测出电流分别为IA=0.5A、IB=0.3A,IC=0.2A。他在表格中记录数据后,下一步该做的是(  )
A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电流值
D.换用电流表的另一量程,再测出一组电流值
3.如图所示的实验电路,闭合开关S后,小灯泡L1、L2的电流分别是0.2A、0.3A,电流表A、A1的示数分别是(  )
A.0.5A,0.2A B.0.5A,0.3A C.0.2A,0.3A D.0.3A,0.2A
4.如图所示电路,闭合开关后,下列关于A、B、C三处电流的大小关系正确的是(  )
A.IA=IB+IC B.IB=IA+IC C.IC=IA+IB D.IA=IB=IC
5.如图甲是电路图中的一部分,已知流经灯泡L1的电流为0.6A,流经L2的电流为0.4A,电流表的示数如图乙所示,则下列判断正确的是(  )
A.电流表的示数为0.2A
B.小灯泡L1在干路上
C.小灯泡L1和小灯泡L2是并联的
D.如果将小灯泡L1拧下来,L2将熄灭
6.如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是(  )
A.L1与L2串联
B.电流表A1测L1的电流
C.当开关S2断开时,通过L2的电流变小
D.当开关S2断开时,电流表A1的示数变小

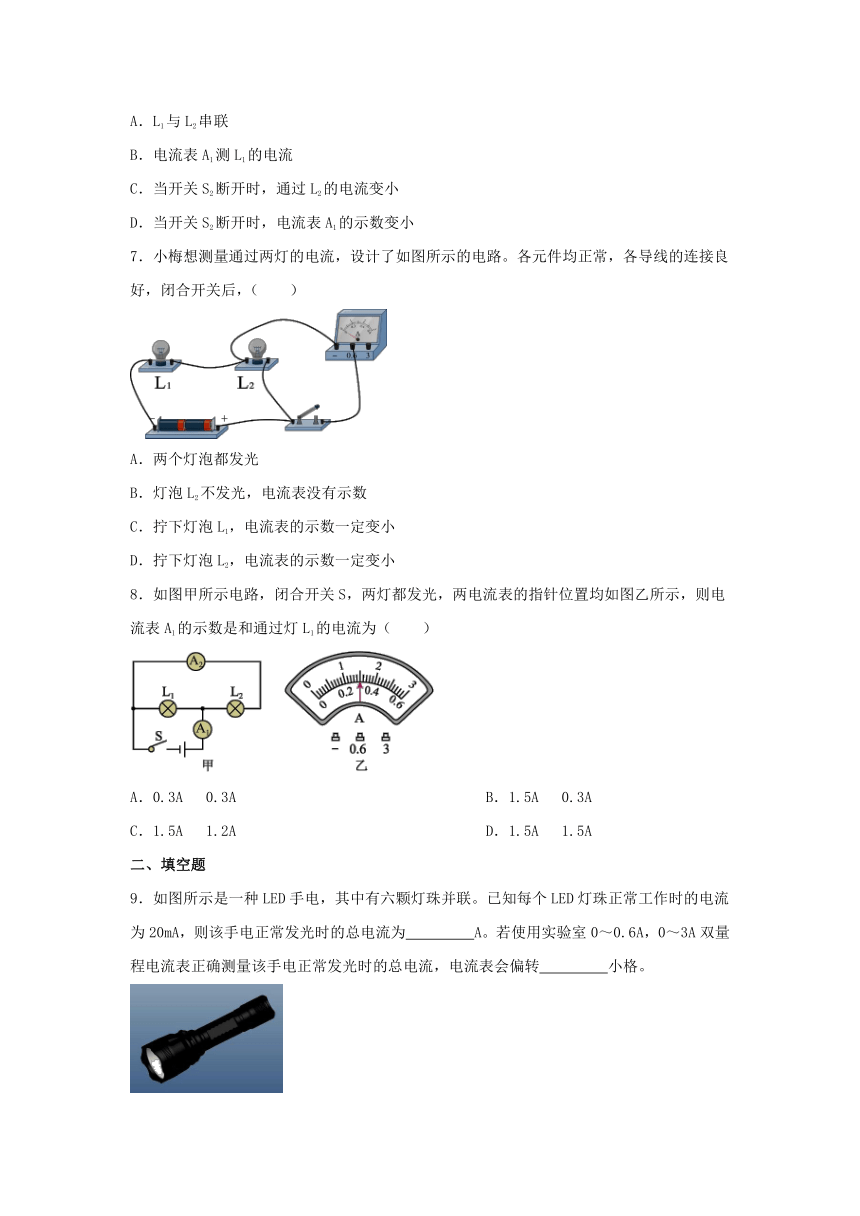

7.小梅想测量通过两灯的电流,设计了如图所示的电路。各元件均正常,各导线的连接良好,闭合开关后,(  )
A.两个灯泡都发光
B.灯泡L2不发光,电流表没有示数
C.拧下灯泡L1,电流表的示数一定变小
D.拧下灯泡L2,电流表的示数一定变小
8.如图甲所示电路,闭合开关S,两灯都发光,两电流表的指针位置均如图乙所示,则电流表A1的示数是和通过灯L1的电流为(  )
A.0.3A 0.3A B.1.5A 0.3A
C.1.5A 1.2A D.1.5A 1.5A
二、填空题
9.如图所示是一种LED手电,其中有六颗灯珠并联。已知每个LED灯珠正常工作时的电流为20mA,则该手电正常发光时的总电流为   A。若使用实验室0~0.6A,0~3A双量程电流表正确测量该手电正常发光时的总电流,电流表会偏转   小格。
10.如图所示的电路,闭合开关,电流表A1的示数0.5A,电流表A2的示数0.3A,则通过灯L1的电流    A。
11.如图甲所示电路,当开关S闭合后,两个电流表的指针偏转如乙图所示,灯泡L1、L2的连接方式是    联,通过灯L1的电流为    A,通过灯L2的电流为    A。
12.在如图所示的电路中,S闭合时,电流表A1与A2的示数分别是0.5A和0.3A。则通过灯L1的电流是   A,通过灯L2的电流是   A。工作一段时间后,突然发现一灯熄灭,两电流表示数相等,出现此现象的原因可能是   断路。
13.在如图的电路中,只闭合开关S1,灯泡   亮(选填“L1”或“L2”);若只闭合开关S1和S3,电流表A1和A2指针均指向表盘正中间,两灯均正常工作,那么流过L2的电流为   A。(两电流表量程均为“0~0.6A”和“0~3A”)
三、实验探究题
14.如图是兴趣小组“探究串联电路电流特点”的实验电路图:
(1)选择两个小灯泡的规格应该是    (选填“相同”或“不相同”)的。
(2)小明连电路时把一只开关和两个小灯泡连接后,刚将线路两端接到电源两极,L2就亮了,但L1没亮,他在实验操作中不当之处是:   ;实验时L1没亮的原因可能是    (选填“L1的灯丝断了”或“L1灯座处可能短路”)。
(3)如表是小华实验中测得的三组数据:由表格数据可得出结论:   。
实验序号 电流表的位置 A B C
1 电流I/A 0.3 0.3 0.3
2 电流I/A 0.4 0.4 0.4
3 电流I/A 0.2 0.2 0.2
(4)本实验要进行多次实验的主要目的是    (选填“寻找普遍规律”或“减小实验误差”)。
15.小聪和小明一起做“探究并联电路中电流的规律实验。
(1)连接电路时,开关应该断开,这样做的目的是防止连接电路时因电路发生    (选填“短路”或“断路”)而导致电流过大烧坏电流表。
(2)按照图甲电路图连好电路后(电流表未画出),闭合开关,发现电流表指针位置如图乙所示,原因可能是    。
(3)改正后的实验电路如图丙所示,此时电流表测量的是    (选填“A”、“B”或“C”)处的电流。
(4)多次实验,并将数据记录在表格中,分析表中数据可得出结论:   (写出表达式)。
实验次序 IA/A IB/A IC/A
1 0.12 0.14 0.26
2 0.22 0.24 0.46
3 0.24 0.26 0.5
四、计算题
16.如图所示的电路中,当闭合开关S时,电流表A1、A2、A3的示数分别是1.8A、0.9A、0.5A。求通过灯泡L1、L2和L3的电流分别是多少?
17.如图所示,电源电压不变。当只闭合开关时,灯和都发光,电流表 示数为;当只闭合开关和时,灯 和都发光,电流表示数为。试完成下列问题:
(1)当开关闭合时,通过灯泡的的电流是多大?
(2)当只闭合开关和时,若通过灯的电流是 ,则通过灯的电流是多大?
参考答案
1.C
2.C
3.A
4.D
5.C
6.D
7.C
8.C
9.0.12;6
10.0.2
11.并;0.3;0.9
12.0.2;0.3;L1
13.L2;1.2
14.(1)不相同
(2)连接电路时开关没有断开;L1灯座处可能短路
(3)串联电路各处的电流相等
(4)寻找普遍规律
15.(1)短路
(2)电流表的正负接线柱接反了
(3)C
(4)IC=IA+IB
16.解:由图可知,三个灯泡并联,电流表A1测三个灯泡的总电流,A2测L2和L3的总电流,A3测L3的电流。
故通过L3的电流为I3=IA3=0.5A
通过L2的电流为I2=IA2-IA3=0.9A-0.5A=0.4A
通过L1的电流为I1=IA1-IA2=1.8A-0.9A=0.9A
答:通过灯泡L1、L2和L3的电流分别是0.9A、0.4A、0.5A。
17.(1)解:当只闭合开关 时,灯 和 串联,电流表测量电路中的电流,由串联电路电流的特点知可得,通过灯泡 的电流
答:当开关 闭合时,通过灯泡的 的电流是 ;
(2)解:当只闭合开关 和 时,灯 和 并联,电流表测量干路电流,根据并联电路电流的特点可得,灯泡 的电流
答:通过灯 的电流是
