第2节电流的测量

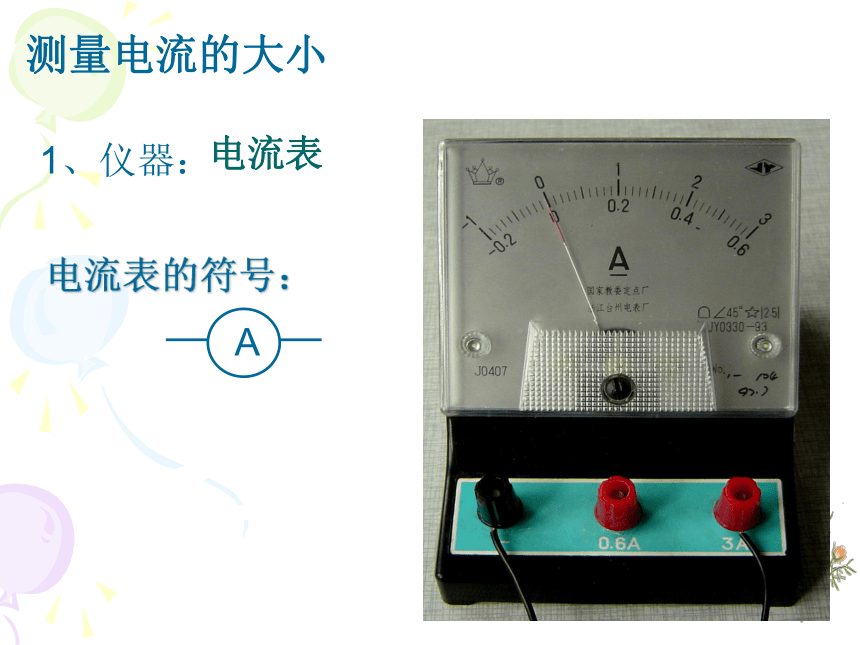

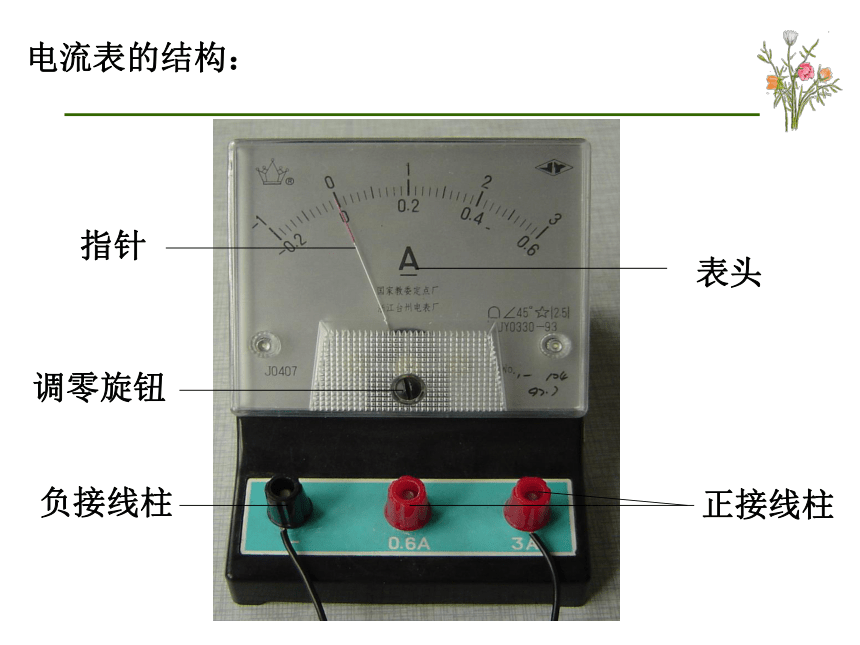

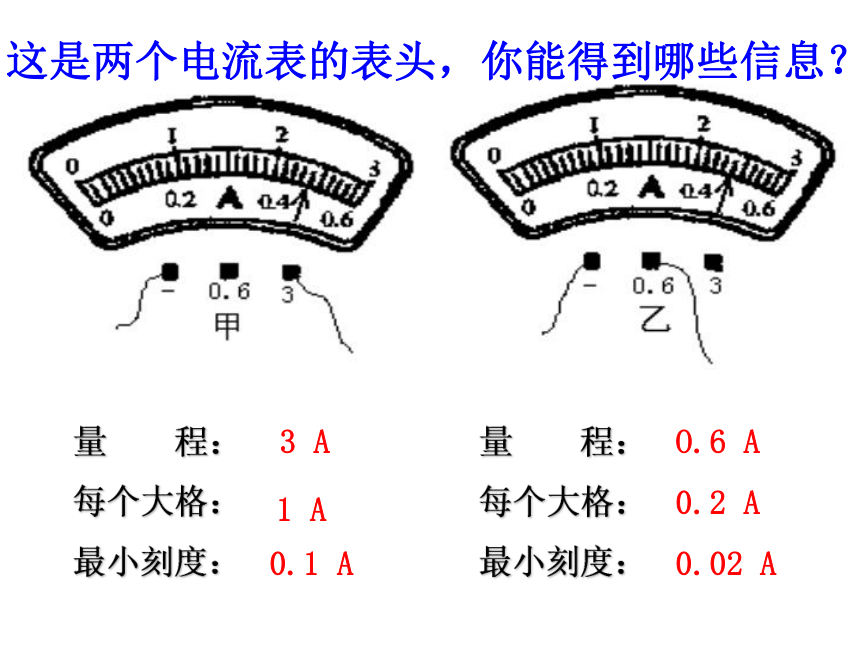

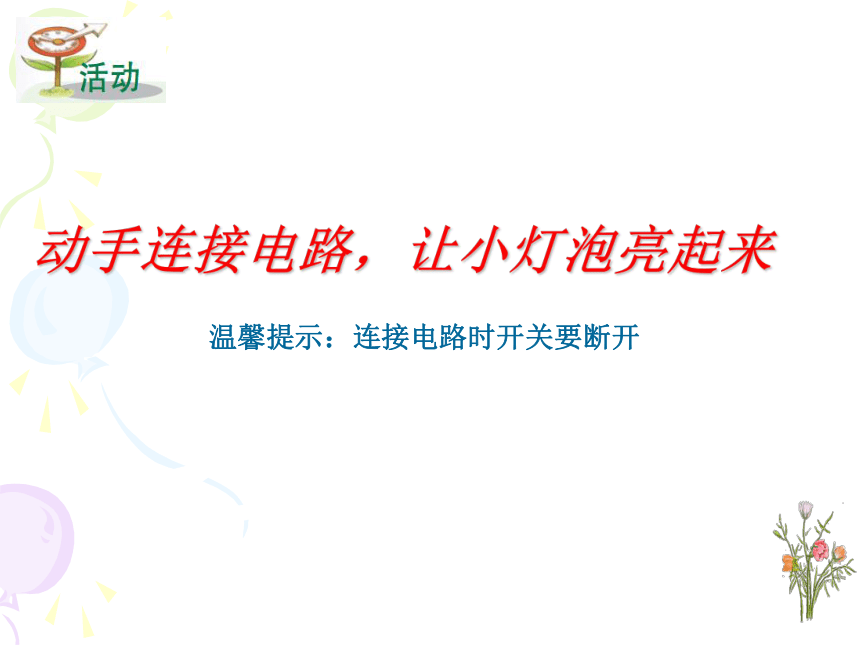

课件18张PPT。第2节电流的测量德清二中 张丽动手连接电路，让小灯泡亮起来温馨提示：连接电路时开关要断开电流表的符号：测量电流的大小1、仪器：电流表调零旋钮正接线柱负接线柱指针表头电流表的结构：这是两个电流表的表头，你能得到哪些信息？量 程：
每个大格：
最小刻度：量 程：
每个大格：

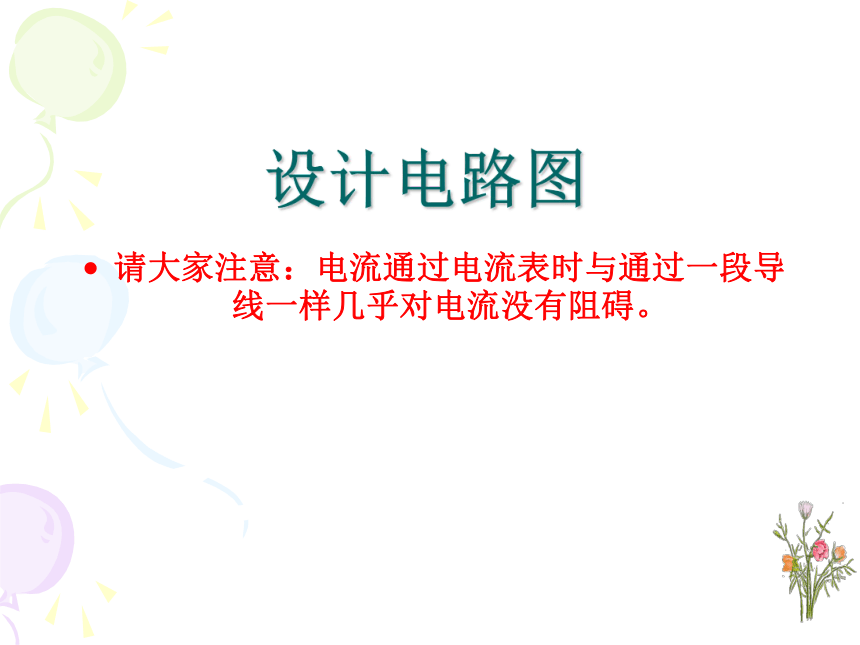

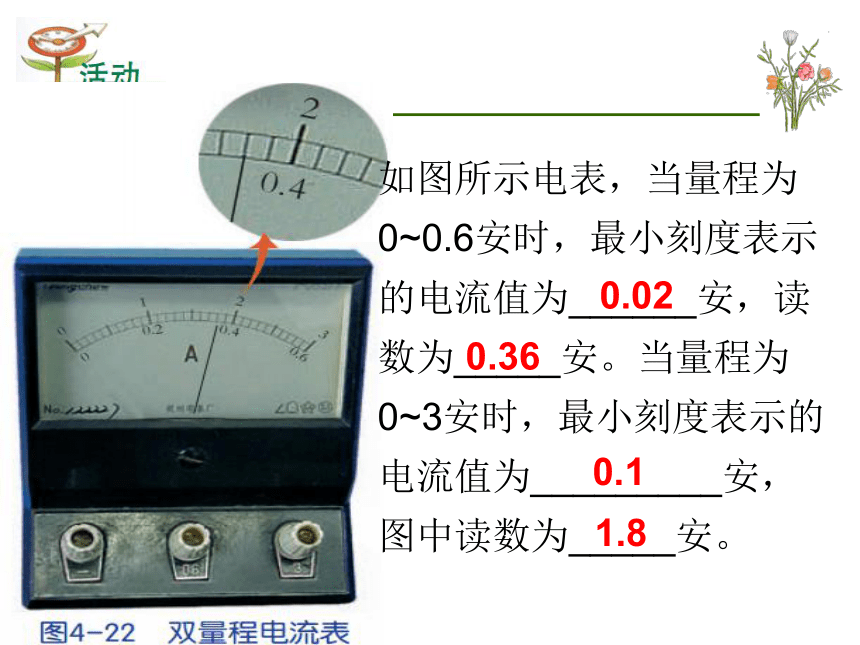

最小刻度：1 A 3 A0.1 AO.6 A0.2 A0.02 A如图所示电表，当量程为0~0.6安时，最小刻度表示的电流值为______安，读数为_____安。当量程为0~3安时，最小刻度表示的电流值为_________安，图中读数为_____安。0.020.360.11.8设计电路图请大家注意：电流通过电流表时与通过一段导 线一样几乎对电流没有阻碍。电流表的使用规范电流表必须串联在被测的电路中。否则会出现
短路现象损坏电流表。
绝对不允许不经过用电器而把电流表直接连在
电源的两极。否则会出现短路现象损坏电流表。
连接实物图电流表必须串联在被测的电路中。
绝对不允许不经过用电器而把电流表直接连到电源的两极。
让电流从电流表正接线柱流入，从负接线柱流出 电流不能超过电流表的量程图1选用0～3A量程时，示数为
I＝0.3Ａ选用3A量程图2选用0.6A量程时，示数为
I＝0.32Ａ选用0.6A量程试触大量程，如果指针偏转过小： 应改接较小量程。电流表的使用规范正确选择量程。被测电流不得超过电流表的量程，否则会损坏电流表。试触电流表的最大量程的接线柱，如果指针偏转角度太小，再使用较小的量程，使结果更准确。
使电流从电流表的“+”接线柱流入，从“-”接线柱流出。
电流表必须串联在被测的电路中.
绝对不允许不经过用电器而把电流表直接连到电源的两极.动手测量小灯泡电流正确选择量程。
使电流从电流表的“+”接线柱流入，从“-”接线柱流出。
电流表必须串联在被测的电路中。
绝对不允许不经过用电器而把电流表直接连到电源的两极。
你会测电流了吗？再见谢谢大家
