第1节 电压
第16章 电压电阻

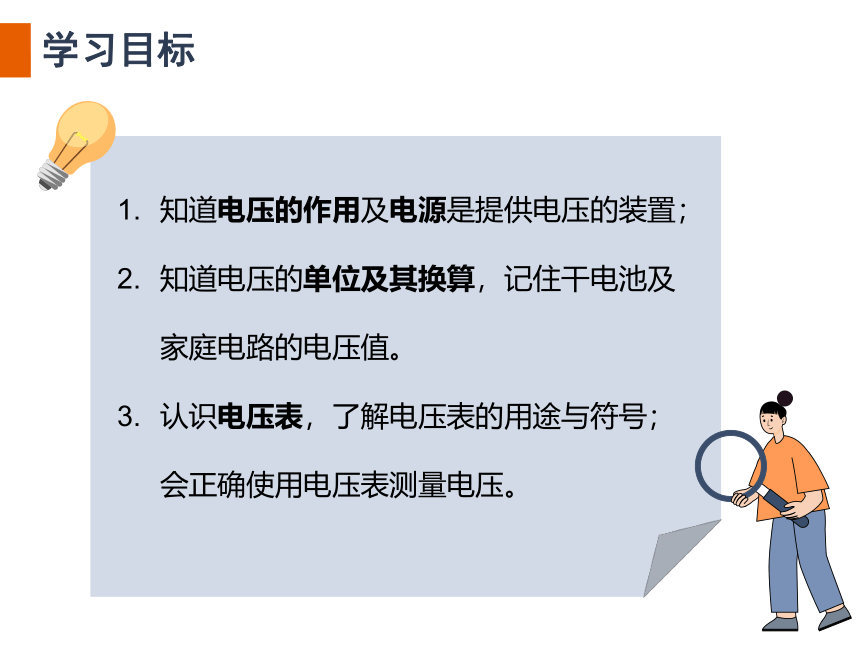

知道电压的作用及电源是提供电压的装置；
知道电压的单位及其换算，记住干电池及家庭电路的电压值。
认识电压表，了解电压表的用途与符号；会正确使用电压表测量电压。
课前导入
你听说过跨步电压吗？
电压
抽水机
水压
水流
提供
形成
电源
电压
电流
提供
形成

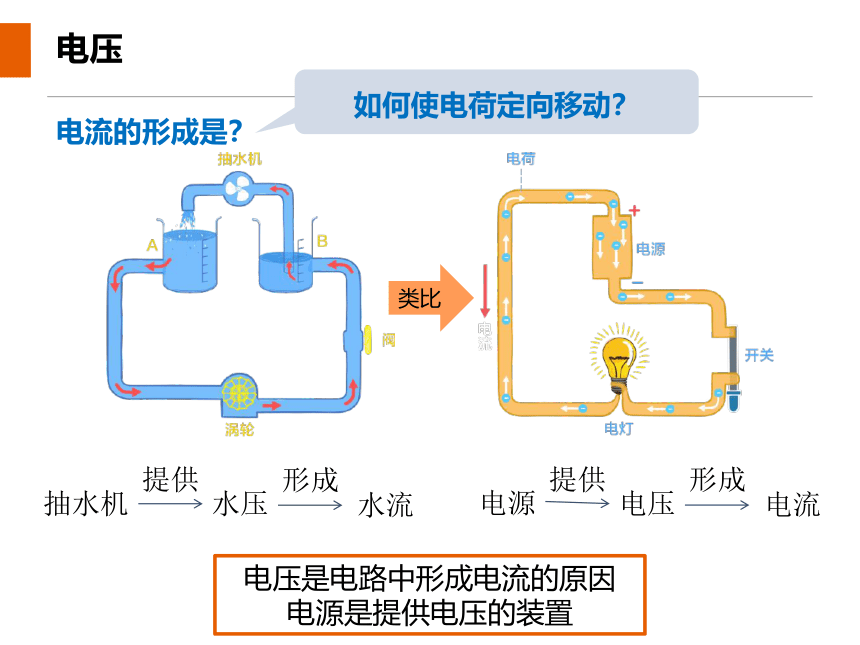

如何使电荷定向移动？
电流的形成是？
电压是电路中形成电流的原因
电源是提供电压的装置
类比
电压
2、基本单位：伏特，简称伏，符号：V
1kV ＝103 V 1mV＝10-3 V
3、几种常见的电压值
1.5V
2.0V
一节干电池
家庭电路
220V
人体安全电压
不高于36V
1、电压是形成电流的原因，用字母 U 表示；
常用单位：千伏（kV）、毫伏（mV)、…
一节铅蓄电池
课堂例题

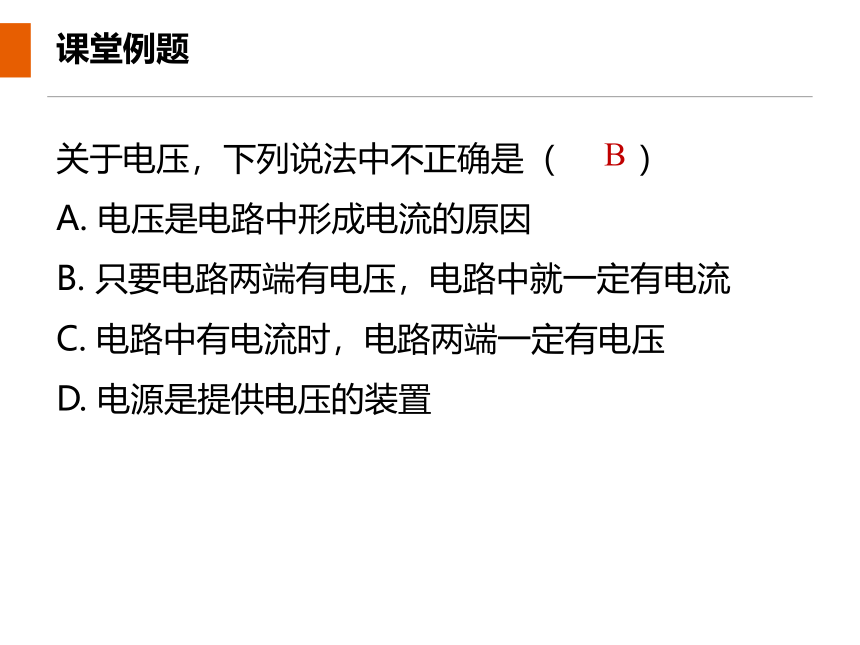

关于电压，下列说法中不正确是（ ）
A. 电压是电路中形成电流的原因
B. 只要电路两端有电压，电路中就一定有电流
C. 电路中有电流时，电路两端一定有电压
D. 电源是提供电压的装置
B
电压的测量
电压表
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3V
量程为0～15V

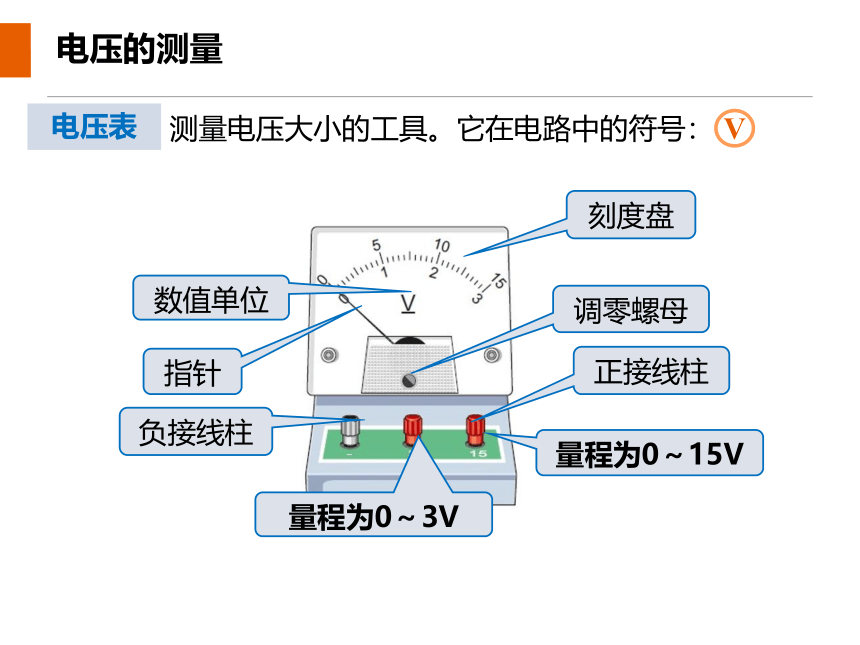

测量电压大小的工具。它在电路中的符号：
V
量程 分度值
电压的测量
（3）由指针位置读出示数。
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
电压表的读数方法
0~3 V
0~15 V
0.1V
0.5V
电压表
测量电压大小的工具。它在电路中的符号：
V
量程为0～3V
量程为0～15V
课堂例题
读出下列电压表示数
量程 0~3V
甲：7×0.1V=0.7 V
量程 0~15V
乙：7×0.5V=3.5 V
甲
乙
量程 分度值
0~3 V
0~15 V
0.1V
0.5V
课堂例题
2 V
12.5 V
1 V
读出下列电压表示数
电压的测量
电压表的使用方法
（1）调零：实验前检查电压表的指针是否对准零刻度线，如有偏差，需用调零旋钮调整指针对准零刻度线。
（2）连接
电压表必须和被测的用电器并联
必须正确选择量程。（“试触”）
电流必须从正接线柱流入，从负接线柱流出。（正进负出）
可以把电压表直接连到电源的两极！（测量电源电压）
电压表相当于断路
V
电压的测量
在下面的这几幅电路图中，开关闭合时，电路中的电压表分别测量的是哪个电学元件两端的电压？
V
L1
L2
V
L1
L2
V
L1
L2
电压表与哪个元件并联就是测这个元件两端的电压
L1
L2
L1和L2
电源
电压表与电流表的不同点
电压表
电流表
把电流表当成一条导线（不能并联）
把电压表当成开路（断路）可以串联
串联在被测电路中
并联在被测电路两端
测量电路中的电流
测量电路两端的电压
作用
连接
等价
在图中的〇里填上适当的电表符号，使之成为正确的电路图。
A
V
电压
单位：伏特，符号：U
电压表
两个量程
三个接线柱
并联
正进负出
选择量程
可测电源电压
使用
构造
形成电流的原因
V
课堂小测
1. 小宁的探究小组在练习使用电压表时，把电压表接成了如图所示的电路。当闭合开关时所发生的现象是（　　）
A．灯泡亮、电压表有示数
B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数
D．灯泡不亮、电压表无示数
C
课堂小测
2．如图所示是某同学用电压表测灯L1两端电压的实物图，其中的三处错误是：
（1）　 　；
（2） ；
（3） 。
量程选错了
电压表与导线并联
电压表正负接线柱接反了
课堂小测
3.如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（　　）
A.
B.
C.
D.
A
