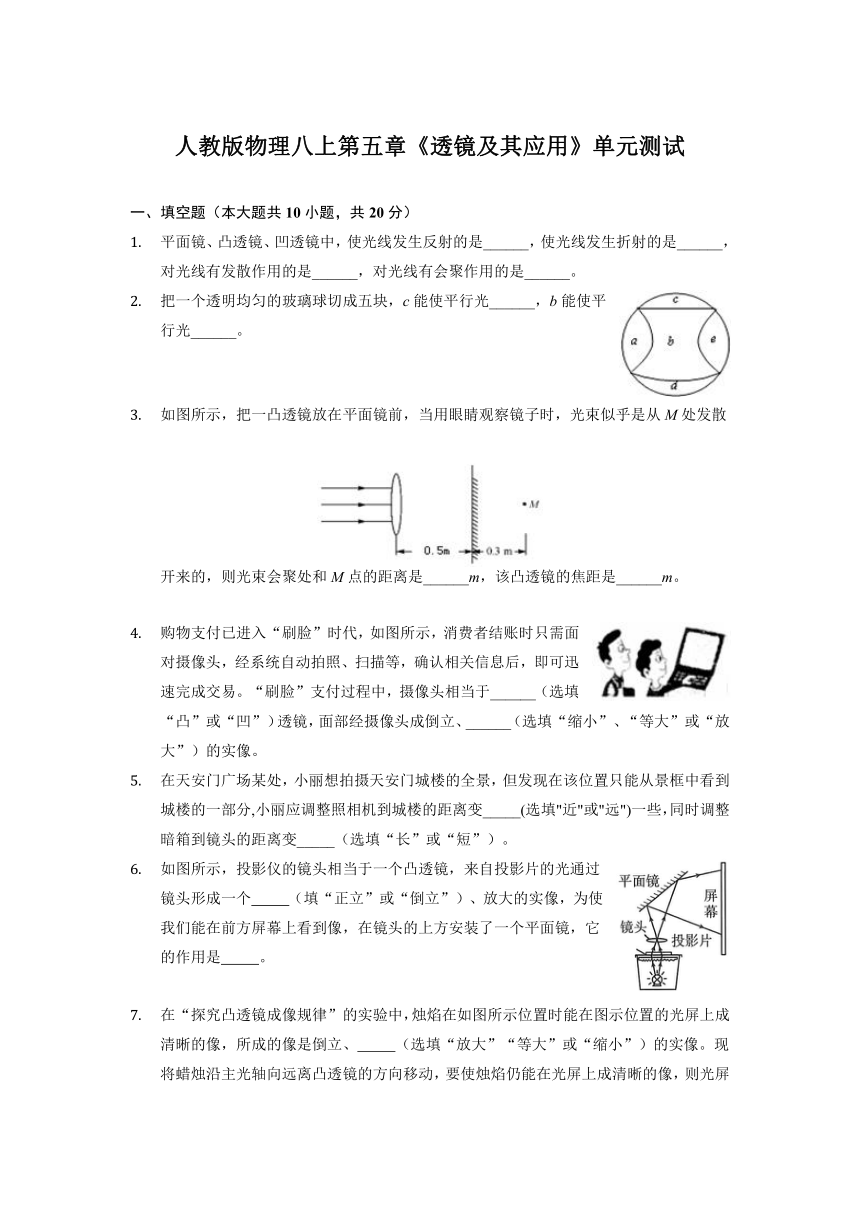

人教版物理八上第五章《透镜及其应用》单元测试
一、填空题（本大题共10小题，共20分）
平面镜、凸透镜、凹透镜中，使光线发生反射的是______，使光线发生折射的是______，对光线有发散作用的是______，对光线有会聚作用的是______。
把一个透明均匀的玻璃球切成五块，c能使平行光______，b能使平行光______。
如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是______m，该凸透镜的焦距是______m。
购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于______（选填“凸”或“凹”）透镜，面部经摄像头成倒立、______（选填“缩小”、“等大”或“放大”）的实像。
在天安门广场某处，小丽想拍摄天安门城楼的全景，但发现在该位置只能从景框中看到城楼的一部分,小丽应调整照相机到城楼的距离变_____(选填"近"或"远")一些，同时调整暗箱到镜头的距离变_____（选填“长”或“短”）。
如图所示，投影仪的镜头相当于一个凸透镜，来自投影片的光通过镜头形成一个 （填“正立”或“倒立”）、放大的实像，为使我们能在前方屏幕上看到像，在镜头的上方安装了一个平面镜，它的作用是 。
在“探究凸透镜成像规律”的实验中，烛焰在如图所示位置时能在图示位置的光屏上成清晰的像，所成的像是倒立、 （选填“放大”“等大”或“缩小”）的实像。现将蜡烛沿主光轴向远离凸透镜的方向移动，要使烛焰仍能在光屏上成清晰的像，则光屏应沿主光轴向 （选填“远离”或“靠近”）凸透镜的方向移动。

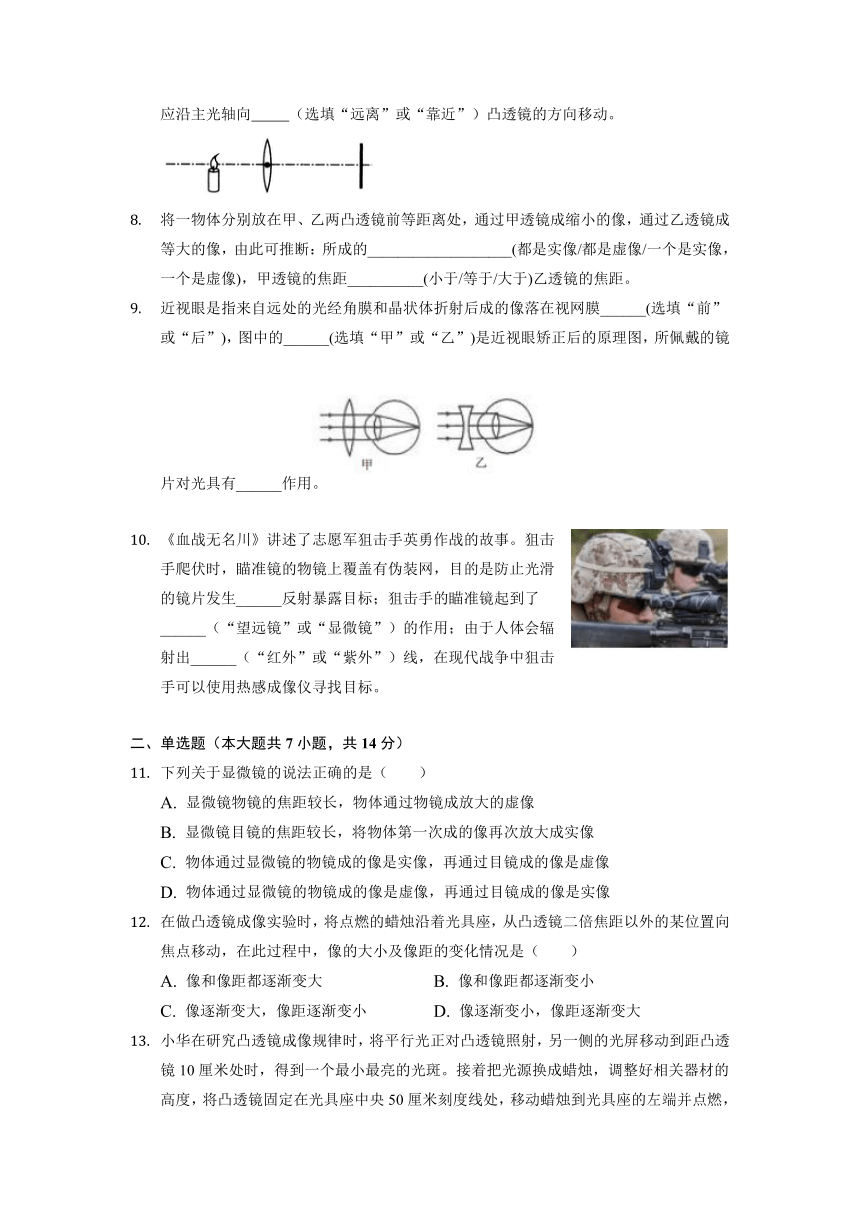

将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成等大的像，由此可推断：所成的___________________(都是实像/都是虚像/一个是实像，一个是虚像)，甲透镜的焦距__________(小于/等于/大于)乙透镜的焦距。
近视眼是指来自远处的光经角膜和晶状体折射后成的像落在视网膜______(选填“前”或“后”)，图中的______(选填“甲”或“乙”)是近视眼矫正后的原理图，所佩戴的镜片对光具有______作用。
《血战无名川》讲述了志愿军狙击手英勇作战的故事。狙击手爬伏时，瞄准镜的物镜上覆盖有伪装网，目的是防止光滑的镜片发生______反射暴露目标；狙击手的瞄准镜起到了______（“望远镜”或“显微镜”）的作用；由于人体会辐射出______（“红外”或“紫外”）线，在现代战争中狙击手可以使用热感成像仪寻找目标。
二、单选题（本大题共7小题，共14分）
下列关于显微镜的说法正确的是（　　）
A. 显微镜物镜的焦距较长，物体通过物镜成放大的虚像
B. 显微镜目镜的焦距较长，将物体第一次成的像再次放大成实像
C. 物体通过显微镜的物镜成的像是实像，再通过目镜成的像是虚像
D. 物体通过显微镜的物镜成的像是虚像，再通过目镜成的像是实像
在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是（　　）
A. 像和像距都逐渐变大 B. 像和像距都逐渐变小
C. 像逐渐变大，像距逐渐变小 D. 像逐渐变小，像距逐渐变大

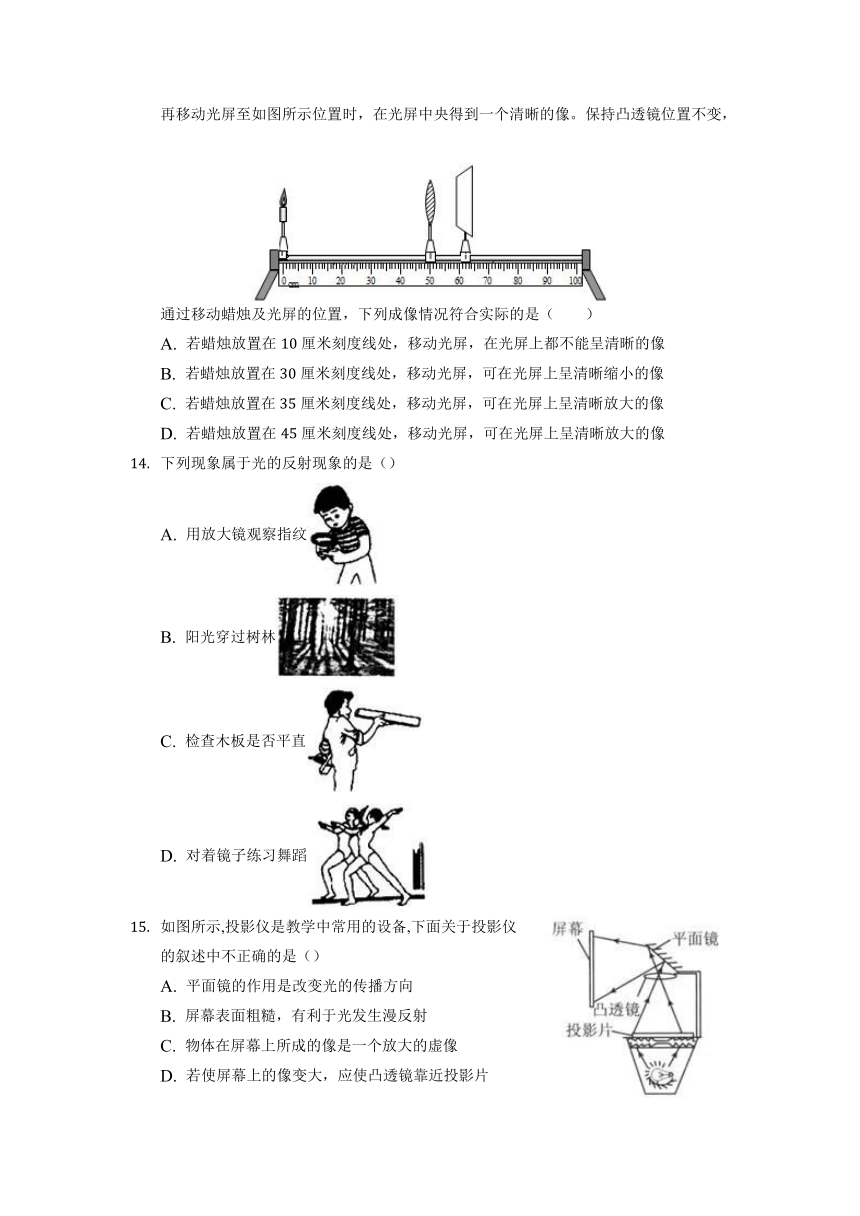

小华在研究凸透镜成像规律时，将平行光正对凸透镜照射，另一侧的光屏移动到距凸透镜10厘米处时，得到一个最小最亮的光斑。接着把光源换成蜡烛，调整好相关器材的高度，将凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图所示位置时，在光屏中央得到一个清晰的像。保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是（　　）
A. 若蜡烛放置在厘米刻度线处，移动光屏，在光屏上都不能呈清晰的像
B. 若蜡烛放置在厘米刻度线处，移动光屏，可在光屏上呈清晰缩小的像
C. 若蜡烛放置在厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像
D. 若蜡烛放置在厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像
下列现象属于光的反射现象的是（）
A. 用放大镜观察指纹
B. 阳光穿过树林
C. 检查木板是否平直
D. 对着镜子练习舞蹈
如图所示,投影仪是教学中常用的设备,下面关于投影仪的叙述中不正确的是（）
A. 平面镜的作用是改变光的传播方向
B. 屏幕表面粗糙，有利于光发生漫反射
C. 物体在屏幕上所成的像是一个放大的虚像
D. 若使屏幕上的像变大，应使凸透镜靠近投影片

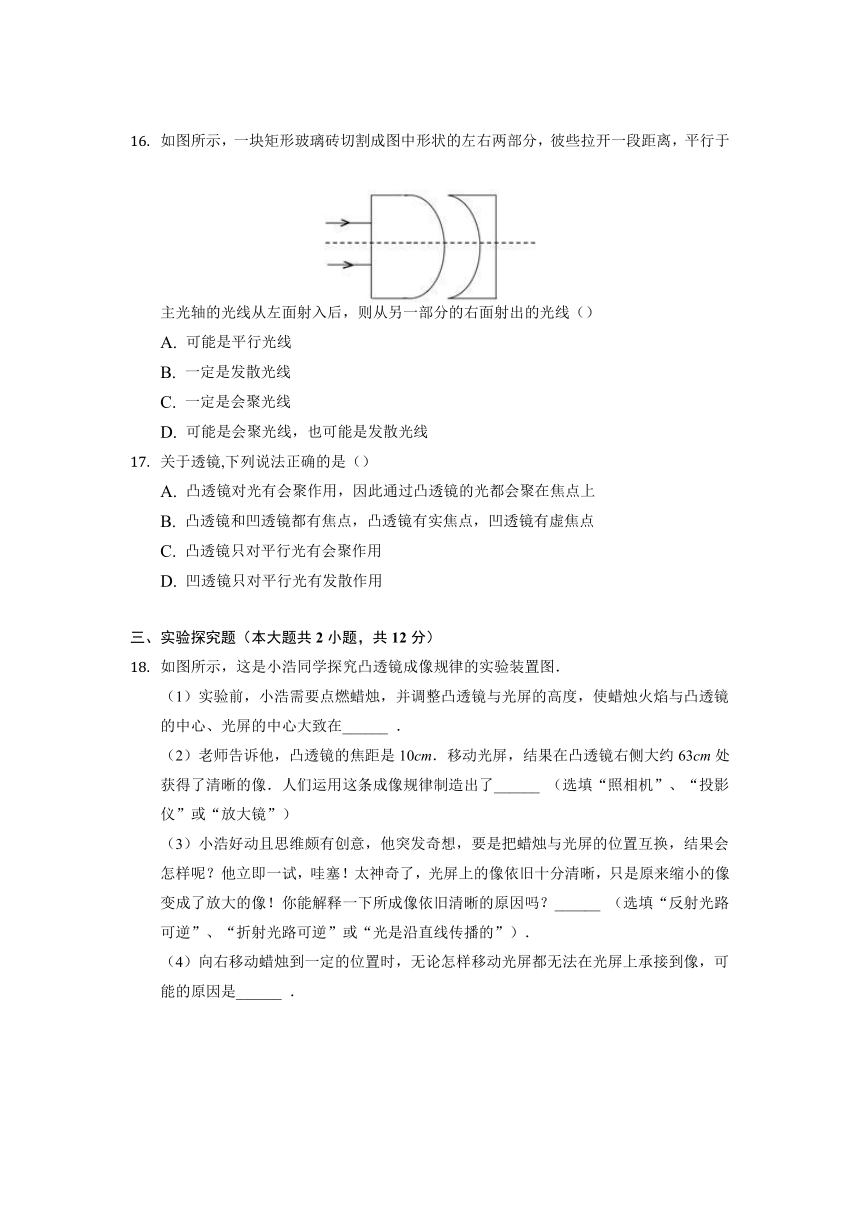

如图所示，一块矩形玻璃砖切割成图中形状的左右两部分，彼些拉开一段距离，平行于主光轴的光线从左面射入后，则从另一部分的右面射出的光线（）
A. 可能是平行光线
B. 一定是发散光线
C. 一定是会聚光线
D. 可能是会聚光线，也可能是发散光线
关于透镜,下列说法正确的是（）
A. 凸透镜对光有会聚作用，因此通过凸透镜的光都会聚在焦点上
B. 凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
C. 凸透镜只对平行光有会聚作用
D. 凹透镜只对平行光有发散作用
三、实验探究题（本大题共2小题，共12分）
如图所示，这是小浩同学探究凸透镜成像规律的实验装置图．
（1）实验前，小浩需要点燃蜡烛，并调整凸透镜与光屏的高度，使蜡烛火焰与凸透镜的中心、光屏的中心大致在______ ．
（2）老师告诉他，凸透镜的焦距是10cm．移动光屏，结果在凸透镜右侧大约63cm处获得了清晰的像．人们运用这条成像规律制造出了______ （选填“照相机”、“投影仪”或“放大镜”）
（3）小浩好动且思维颇有创意，他突发奇想，要是把蜡烛与光屏的位置互换，结果会怎样呢？他立即一试，哇塞！太神奇了，光屏上的像依旧十分清晰，只是原来缩小的像变成了放大的像！你能解释一下所成像依旧清晰的原因吗？______ （选填“反射光路可逆”、“折射光路可逆”或“光是沿直线传播的”）．
（4）向右移动蜡烛到一定的位置时，无论怎样移动光屏都无法在光屏上承接到像，可能的原因是______ ．
芳芳在做探究“凸透镜成像规律”的实验：
（1）如图1所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑.由图可知，凸透镜对光线具有______作用，该凸透镜的焦距是______cm。
（2）点燃蜡烛后，调节烛焰中心、______中心和光屏中心大致在同一高度上，其目的是______。
（3）如图2，芳芳将蜡烛移至光具座上20cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是______（选填“放大”“等大”或“缩小”）的实像，生活中的______就是利用这个规律制成的。
（4）芳芳将蜡烛移至光具座上35cm刻度线处，在凸透镜位置不变时，要在光屏上成清晰的像，光屏应向______（选填“靠近”或“远离”）凸透镜方向移动，才能在光屏上再次成清晰的像。
（5）芳芳将蜡烛移至光具座上45cm刻度线处，小刚从凸透镜的右侧通过凸透镜可以看到烛焰______（选填“倒立”或“正立”）的像，此时______（选填“能”或“不能”）在光屏上接收到清晰的像。
（6）实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向______（选填“上”或“下”）移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法：______。
（7）若在实验时，无论怎样移动光屏，在光屏上都得不到像，请你指出一条可能的原因：______。
四、计算题（本大题共3小题，共24分）
取两个焦距不同的放大镜，一只手握住一个，通过两个透镜看前面的物体，如图所示，调整两个放大镜问的距离，直到看得最清楚为止。物体变大了还是变小了？把两个放大镜的位置前后对调，你有什么新的发现？为什么要用两个焦距不同的放大镜？
物理兴趣小组的同学在探究凸透镜成像规律时，分别用四块凸透镜进行实验，他们把蜡烛均放在离凸透镜20cm处，观察的现象记录在下面表格。
凸透镜 成像性质
甲 倒立、缩小的像
乙 正立、放大的像
丙 倒立、放大的像
丁 倒立、等大的像
（1）据表格成像性质计算甲、乙、丙、丁透镜的焦距范围分别是多少？
（2）图线为某凸透镜成像的物距倒数和像距倒数的对应关系，则该透镜为哪一片透镜？
阅读短文，回答文后问题
眼睛
如图1是我们人的眼睛的结构图，它很像一架照相机。我们看物体时，是通过睫状体的伸缩来调节晶状体的弯曲程度，改变晶状体的焦距，使不同远近的物体都能在像距相同的视网膜上生成清晰的倒立实像。当睫状体放松时，晶状体比较薄对光的偏折能力变小，远处物体射来的光刚好会聚在视网膜上，眼球可以看清远处的物体；当睫状体收缩时，晶状体变厚，对光的偏折能力变大，近处物体射来的光会聚在视网膜上，眼睛就可以看清近处的物体。若沉溺于上网或长时间近距离看书写字、看电视，容易使睫状体的调节负担过重不能使晶状体恢复原状，使眼球的前后径过长，致使远处物体折射所形成的物像落到了的前方，形成近视。近视眼可以通过配戴的眼镜加以矫正。近视程度越严重，戴的眼镜度数越大。眼镜的度数就是透镜焦距（以米为单位）的倒数的100倍。
眼睛瞳孔的作用能改变大小以控制进入眼睛的光线量。在弱光条件下开大，允许更多的光线进入，以便视物清楚。在强光条件下缩小，防止强光损伤视网膜，起到保护视网膜作用。
（1）眼睛很像一架照相机。眼球内的______相当于一个凸透镜，视网膜相当于光屏；
（2）与照相机不同的是人眼是一个真正的变焦系统，当人眼看近处物体时，焦距较______（大/小）。
（3）近视眼的矫正就需选用图2中的______（填字母）透镜。
（4）刚走进电影院时几乎什么也看不见，片刻后才可看见周围的人，这种变化是由于眼球中的瞳孔______（变大/不变/变小）了。
（5）某同学所配眼镜为400度，它的焦距是______cm。
人教版物理八上第五章《透镜及其应用》单元测试答案
1.【答案】平面镜 凸透镜、凹透镜 凹透镜 凸透镜
2.【答案】会聚 发散
3.【答案】0.6 0.2
4.【答案】凸 缩小
5.【答案】远 短
6.【答案】倒立；
改变光的传播方向
7.【答案】放大
靠近
8.【答案】都是实像；小于
9.【答案】前 乙 发散
10.【答案】镜面 望远镜 红外
11.【答案】C
12.【答案】A
13.【答案】C
14.【答案】D
15.【答案】C
16.【答案】D
17.【答案】B
18.【答案】同一高度；照相机；折射光路可逆；蜡烛在焦点以内
19.【答案】会聚 10.0 凸透镜 使像成在光屏中央 缩小 照相机 远离 正立 不能 上 将光屏向上移 物距等于1倍焦距
20.【答案】解：若焦距大的靠近物体，物体变大了，前后对调，物体就变小了，因此只有物镜焦距长、目镜焦距短时我们才能看到远处物体变大了。若两透镜焦距相等，则看到的物体大小几乎不变，起不到望远镜望远的作用。
21.【答案】解：（1）甲成倒立缩小实像，所以20cm＞2f，则f甲＜10cm；
乙成正立放大虚像，所以20cm＜f乙；
丙成倒立放大实像，所以f＜20cm＜2f，则10cm＜f丙＜20cm；
丁成倒立等大实像，所以20cm=2f，则f丁=10cm；
（2）图中=5m-1时，=5m-1，此时v=u=0.2m像距等于物距，说明物体处于二倍焦距处，即2f=0.2m，所以f=0.1m=10cm，该透镜为丁。
答：（1）f甲＜10cm；f乙＞20cm；10cm＜f丙＜20cm；f丁=10cm；（2）该透镜为丁透镜。
22.【答案】晶状体和角膜 小 A 变大 25
