(共27张PPT)
地球的圈层结构
第三节
思考
你
俗话说:“上天有路,入地无门”。议一议,在“入地无门”的情况下,科学家是如何探测地球内部奥秘的?
地震和地震波
1

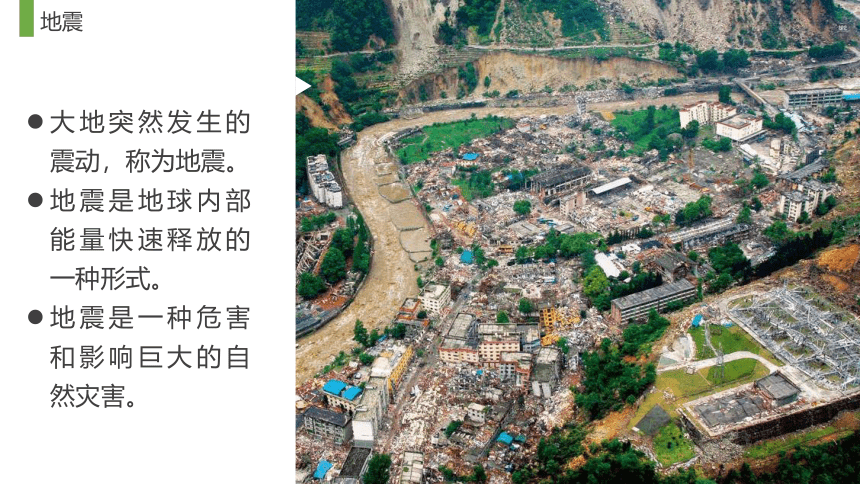

大地突然发生的震动,称为地震。
地震是地球内部能量快速释放的一种形式。
地震是一种危害和影响巨大的自然灾害。
地震

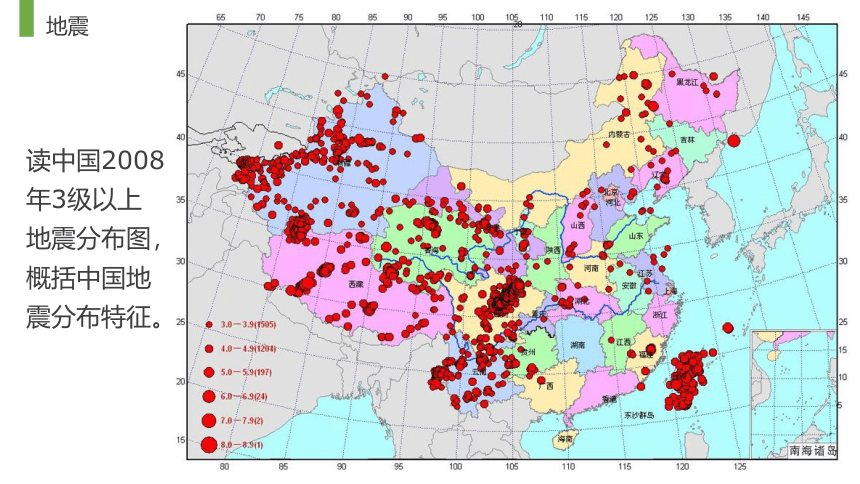

读中国2008年3级以上地震分布图,概括中国地震分布特征。
地震
震源
震中
震源深度
震中距
等震线
地震能量以 地震波 向四周传播;
地震波是震源释放的能量波。
一次地震,只有一个震级,可以有多个烈度。

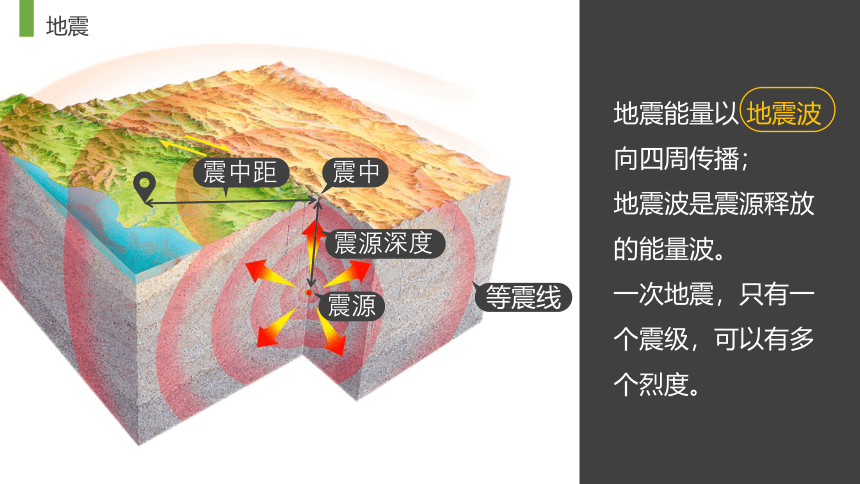

地震
震源
震中
震源深度
震中距

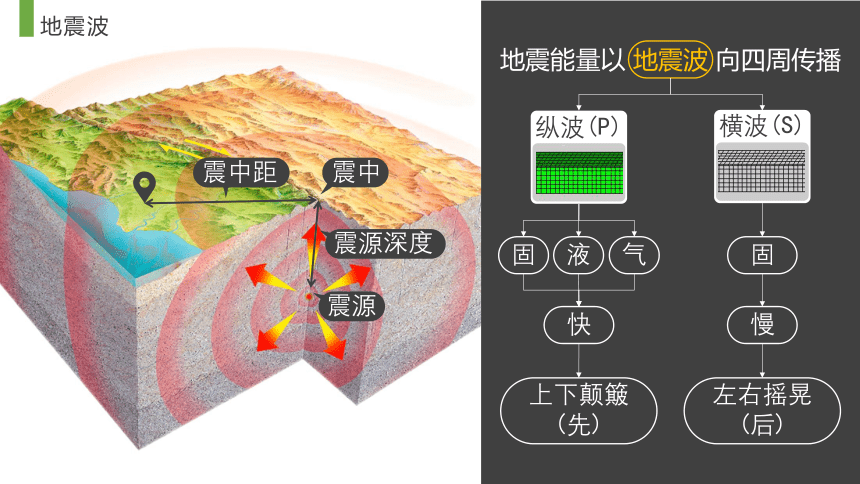

地震能量以 地震波 向四周传播
横波(S)
纵波(P)
固
固
液
气
快
慢
上下颠簸
(先)
左右摇晃
(后)
地震波

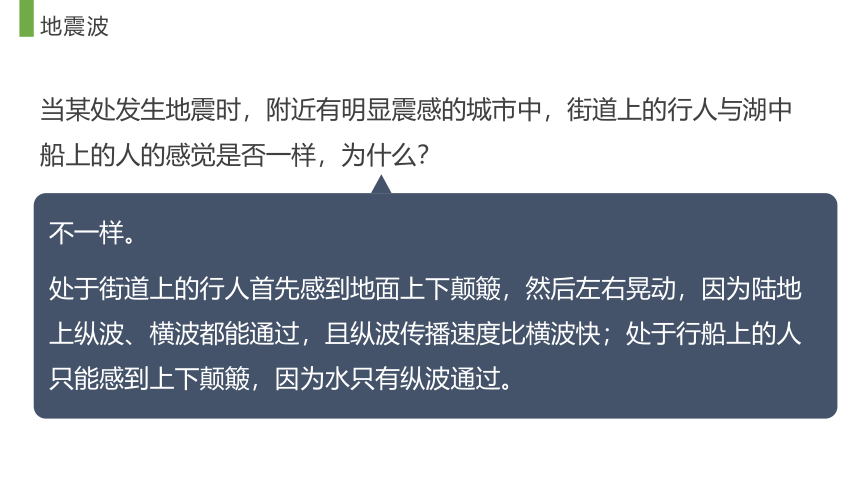

当某处发生地震时,附近有明显震感的城市中,街道上的行人与湖中船上的人的感觉是否一样,为什么?
不一样。
处于街道上的行人首先感到地面上下颠簸,然后左右晃动,因为陆地上纵波、横波都能通过,且纵波传播速度比横波快;处于行船上的人只能感到上下颠簸,因为水只有纵波通过。
地震波
地球的内部圈层
2
内核
外核
地幔
地壳
横波
纵波
0
3
6
9
12
15
速度/km S-1
1000
2000
3000
4000
5000
6000
深度/km
莫霍界面
古登堡界面
6371
地面
地心
33
2900
5150
地球的内部圈层
地壳:固态
地幔:熔融固态
外核:液态
内核:固态
0
80
400
900
2900
5150
6370
内核
深度/km
外核
下地幔
地壳
上地幔顶部
软流层
包括地壳和上地幔顶部
由坚硬岩石组成
岩石圈
内部圈层
地球的内部圈层
大陆地壳和大洋地壳厚度相同吗?
不一样,地壳平均厚度约17千米。
大陆部分较厚,平均厚度约37千米,高山、高原地区地壳厚度可达60~70千米;大洋地壳较薄,平均厚度约7千米。
大体上海拔越高,地壳越厚,海拔越低,地壳越薄。
内部圈层
比较煮熟的鸡蛋与地球内部圈层的异同?
地球的外部圈层
3
地球的外部圈层
气
大
圈
生
物
圈
圈
水
石
岩
圈
地球外部圈层之间相互联系、相互制约,形成了人类赖以生存和发展的自然环境。
生物圈
水圈
大气圈
地表生物及其生存环境的总称
是大气圈、水圈、岩石圈相互渗透、相互影响的结果
由气体和悬浮物组成的复杂系统
主要成分为氮和氧
由地球表层水体构成的连续但不规则的圈层
地球的外部圈层
地球的外部圈层
对流层
外逸层
热层
中间层
平流层
20km
50km
85km
690km
10 000km
大气圈包围着地球,由气体和悬浮物组成的复杂系统;大气密度随高度的增加而减小。
地球的外部圈层
水圈是由地球表层水体构成的连续但不规则的圈层,由液态水、固态水和气态水组成。按照存在位置可分为海洋水、陆地水、大气水和生物水。
生物圈是地球表层生物及其生存环境的总称。
生物圈
为什么说生物圈是自然地理环境系统中最活跃的圈层?
生物圈中的生物,不仅使自然界中的化学元素进行了迁移,而且改造了大气圈、水圈和岩石圈,从而使地球面貌发生了根本的变化。因此,自然地理环境系统中最活跃的圈层是生物圈。
读图完成下列问题。
(1)地球外部圈层中,厚度最大的是________,连续而不规则的圈层是______,其范围渗透到其他圈层之中的是________。
(2)大气圈包围着地球,它的主要成分是____和____;水圈中的水处于不间断的___________之中;生物圈占有______圈的底部、____圈的全部和______圈上部。这些圈层之间相互______、相互______,形成人类赖以生存和发展的自然环境。
(1)在图上标出地壳、大气圈、水圈等圈层名称。
大气圈
水圈
生物圈
氮
氧
循环运动
大气
水
岩石
渗透
影响
据图及所学有关地理原理,完成1~3题。
1. b圈层的主体是
A. 河流 B. 湖泊 C. 冰川 D. 海洋
2. a、b、c、d四圈层中不断转化和循环运动最明显的是
A. d B. b C. a D. c
3. 岩石圈的下界在
A. 莫霍界面 B. 古登堡界面 C. 软流层上界 D. 下地幔上界
4.读右图,组成该山体岩石的矿物
直接来自
A.地表 B.地壳上部
C.地壳下部 D.地幔
根据景观图片中山体的形态和火山喷发的景象可以判断出该山体属于火山,其岩石为岩浆岩,是由来自上地幔上部软流层的岩浆喷出地表冷却凝固形成的。因此,组成该山体岩石的矿物直接来自地幔。
5.2010年3月以来,北大西洋极圈附近的冰岛发生大规模火山喷发,火山灰蔓延,欧洲航空业蒙受重大损失。这些蔓延的火山灰物质在地球圈层中迁移的顺序是
A.大气圈→水圈、生物圈→ 岩石圈
B.岩石圈→ 大气圈→ 水圈、生物圈
C.水圈、生物圈→ 大气圈→ 岩石圈
D.水圈、生物圈→ 岩石圈→ 大气圈
火山喷发形成的火山灰首先在大气圈中迁移,然后进入水圈和生物圈,而后进入岩石圈。
地球的圈
层结构
组成
分布
岩石圈
大气圈
水圈
外部 圈层
横波
纵波
地震波
生物圈
地壳
地核
内部 圈层
地幔
知识归纳
