新课导入

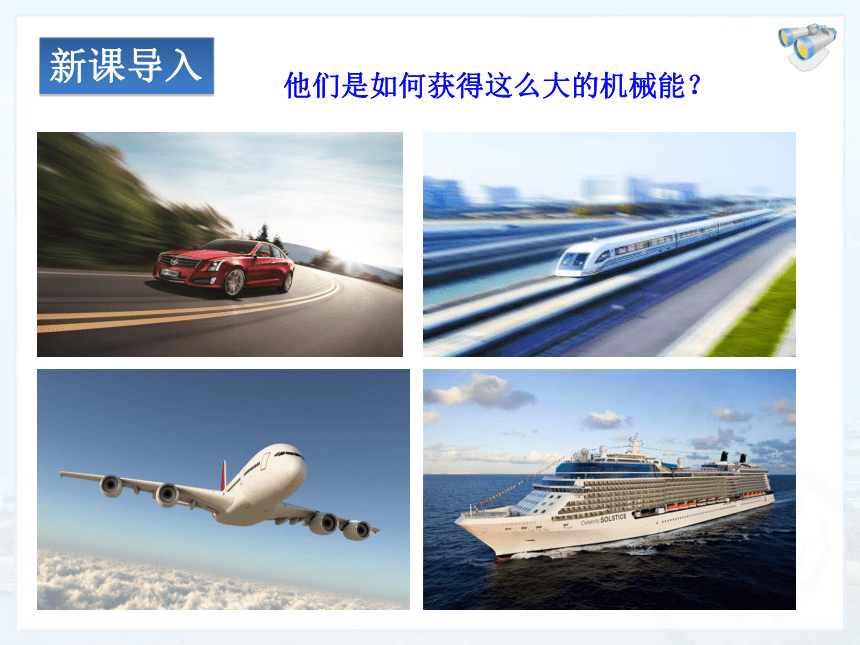

他们是如何获得这么大的机械能？
热 机
第十四章 第１节

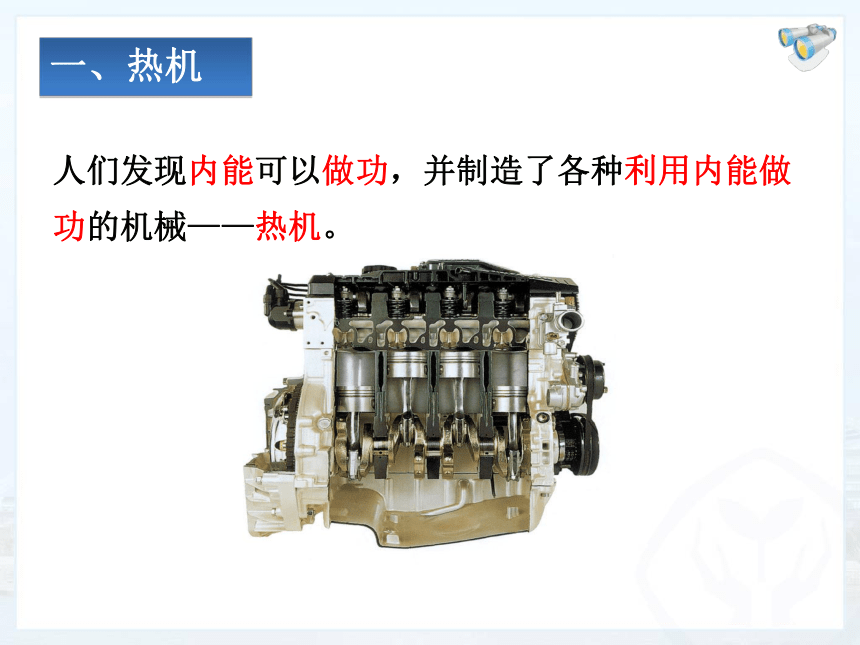

人们发现内能可以做功，并制造了各种利用内能做功的机械——热机。
一、热机　

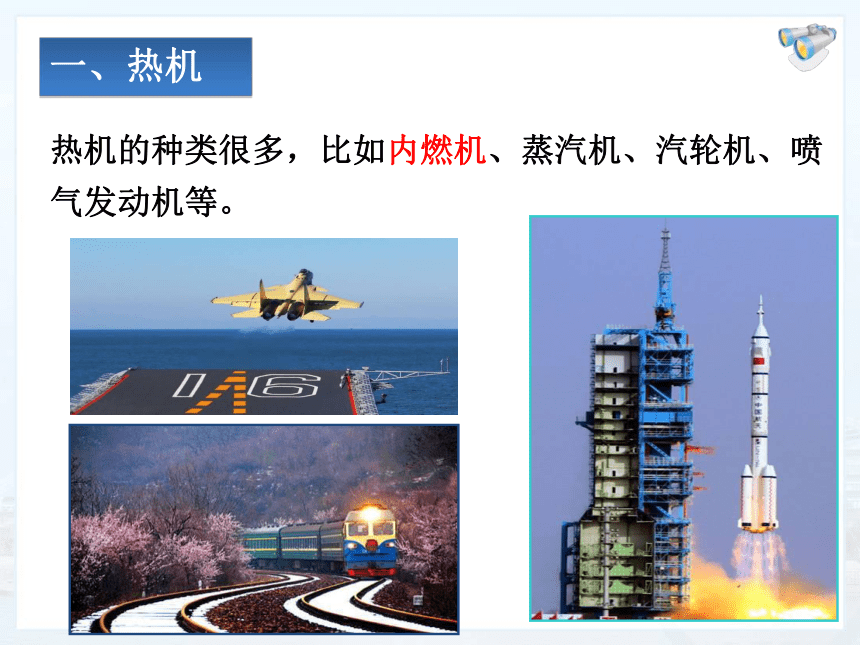

热机的种类很多，比如内燃机、蒸汽机、汽轮机、喷气发动机等。
一、热机　

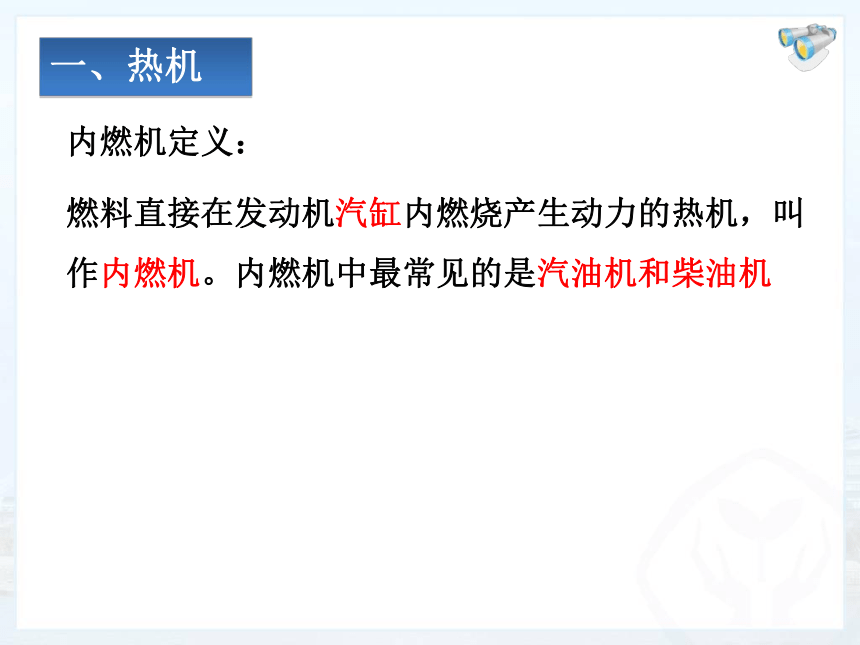

燃料直接在发动机汽缸内燃烧产生动力的热机，叫作内燃机。内燃机中最常见的是汽油机和柴油机
内燃机定义：
一、热机　
1.汽油机的构造
汽油机由
汽缸、火花塞、进气门、排气门、活塞、曲轴、连杆组成。
二、汽油机　

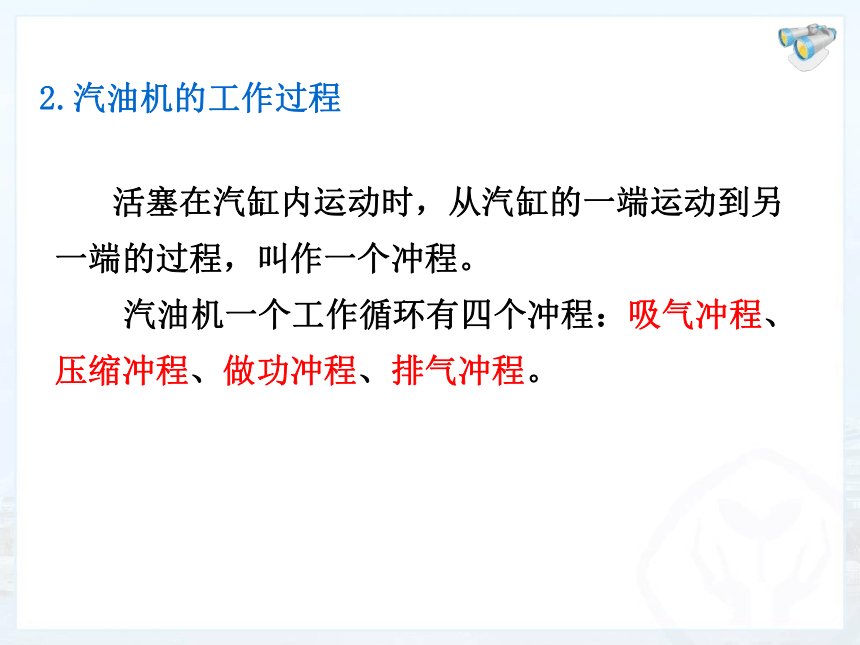

活塞在汽缸内运动时，从汽缸的一端运动到另一端的过程，叫作一个冲程。
汽油机一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
2.汽油机的工作过程
想一想：
如何区分四个冲程？
活塞往复运动 次。
对外做功 次。
汽缸内的燃油燃烧发生 次。
四冲程内燃机一个工作循环：
2
1
1
观察与思考
1.内燃机压缩冲程中 能转化为 ；
在做功冲程中 能转化为 能。
机械
内能
机械
内
反馈练习
2.汽油机在压缩冲程中工作物质被压缩，汽缸中的（ ）
A．压强增大，温度降低
B．压强减小，温度升高
C．压强增大，温度升高
D．压强减小，温度降低
C
反馈练习
1.柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
汽缸
曲轴
三、柴油机
三、柴油机
吸气冲程
压缩冲程
做功冲程
排气冲程
2.柴油机的工作过程
四、内燃机的应用
(1)汽油机的应用
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
四、内燃机的应用
(2)柴油机的应用
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
