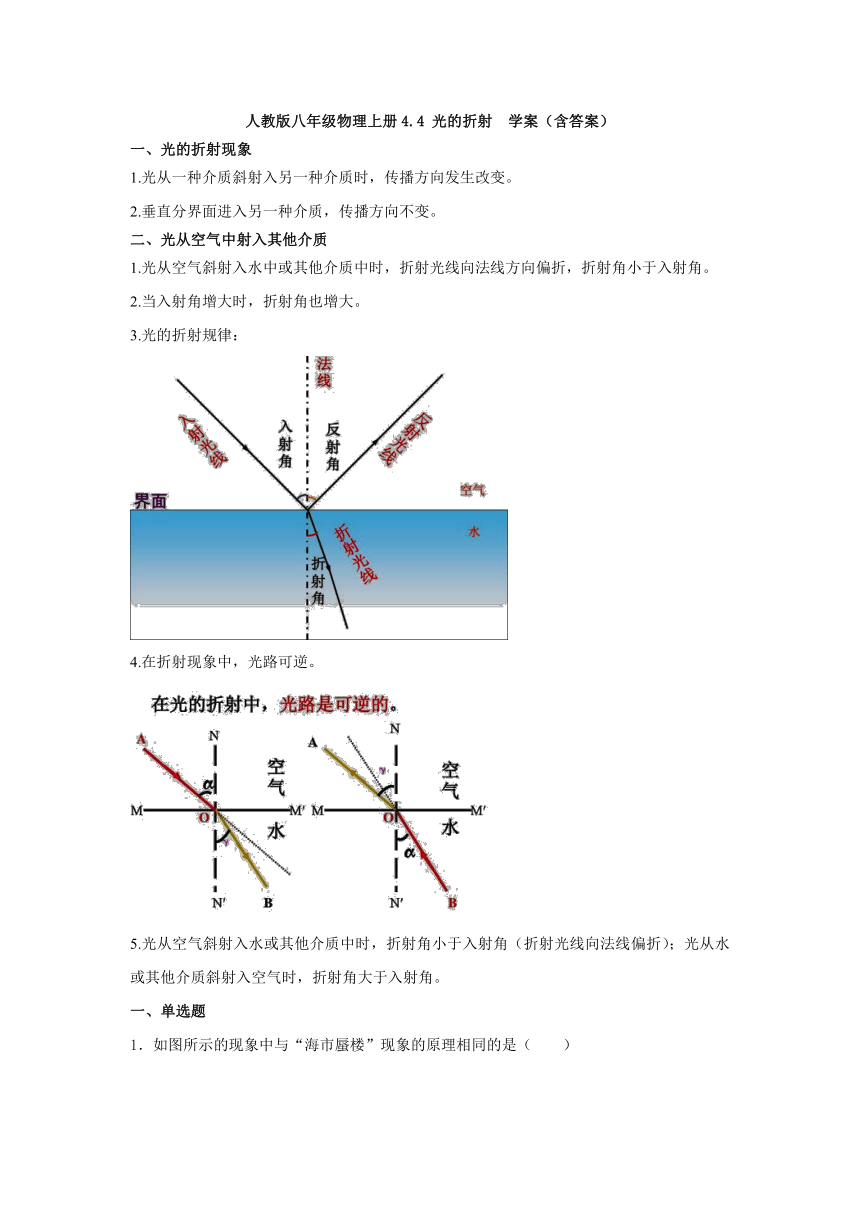

人教版八年级物理上册4.4 光的折射 学案（含答案）

人教版八年级物理上册4.4 光的折射 学案（含答案）
一、光的折射现象
1.光从一种介质斜射入另一种介质时，传播方向发生改变。
2.垂直分界面进入另一种介质，传播方向不变。
二、光从空气中射入其他介质
1.光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。
2.当入射角增大时，折射角也增大。
3.光的折射规律：
4.在折射现象中，光路可逆。
5.光从空气斜射入水或其他介质中时，折射角小于入射角（折射光线向法线偏折）；光从水或其他介质斜射入空气时，折射角大于入射角。
一、单选题

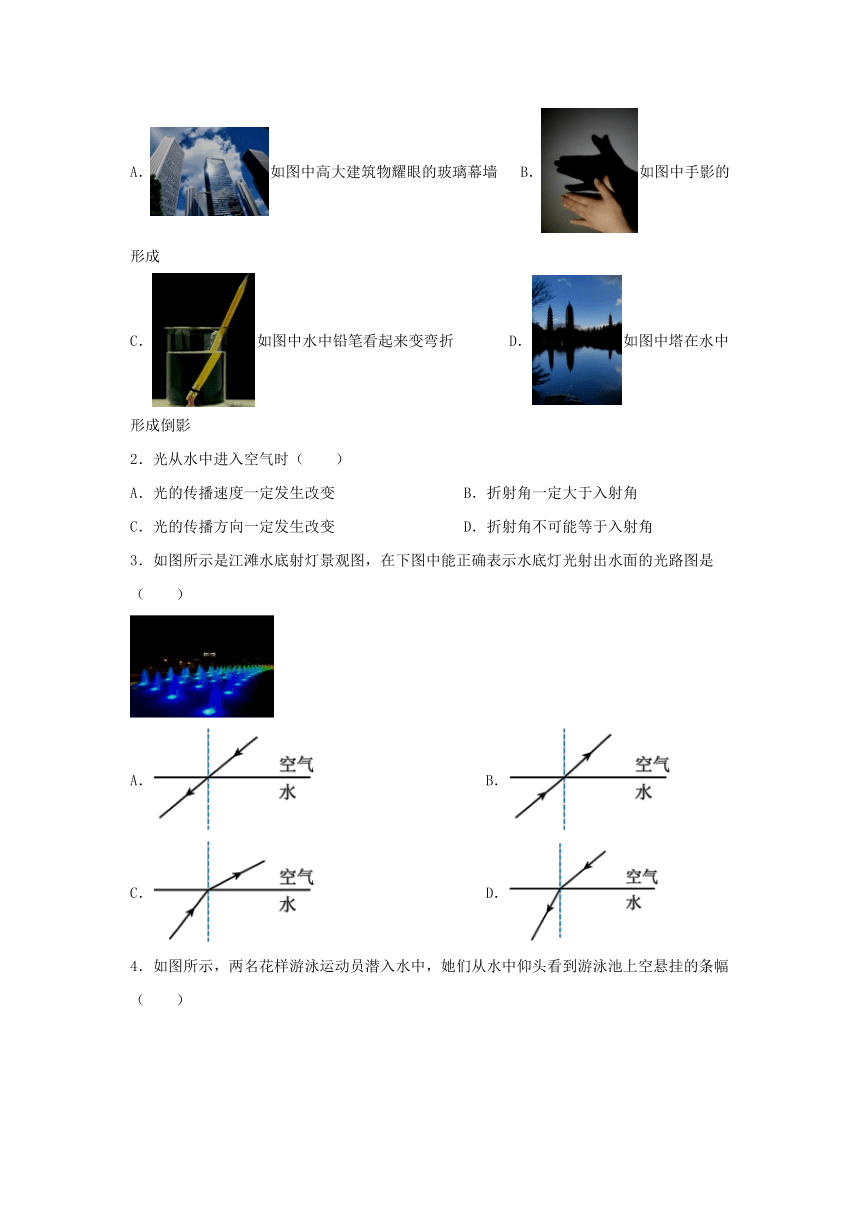

1．如图所示的现象中与“海市蜃楼”现象的原理相同的是（　　）
A．如图中高大建筑物耀眼的玻璃幕墙 B．如图中手影的形成
C．如图中水中铅笔看起来变弯折 D．如图中塔在水中形成倒影
2．光从水中进入空气时（　　）
A．光的传播速度一定发生改变 B．折射角一定大于入射角
C．光的传播方向一定发生改变 D．折射角不可能等于入射角
3．如图所示是江滩水底射灯景观图，在下图中能正确表示水底灯光射出水面的光路图是（　　）
A． B．
C． D．

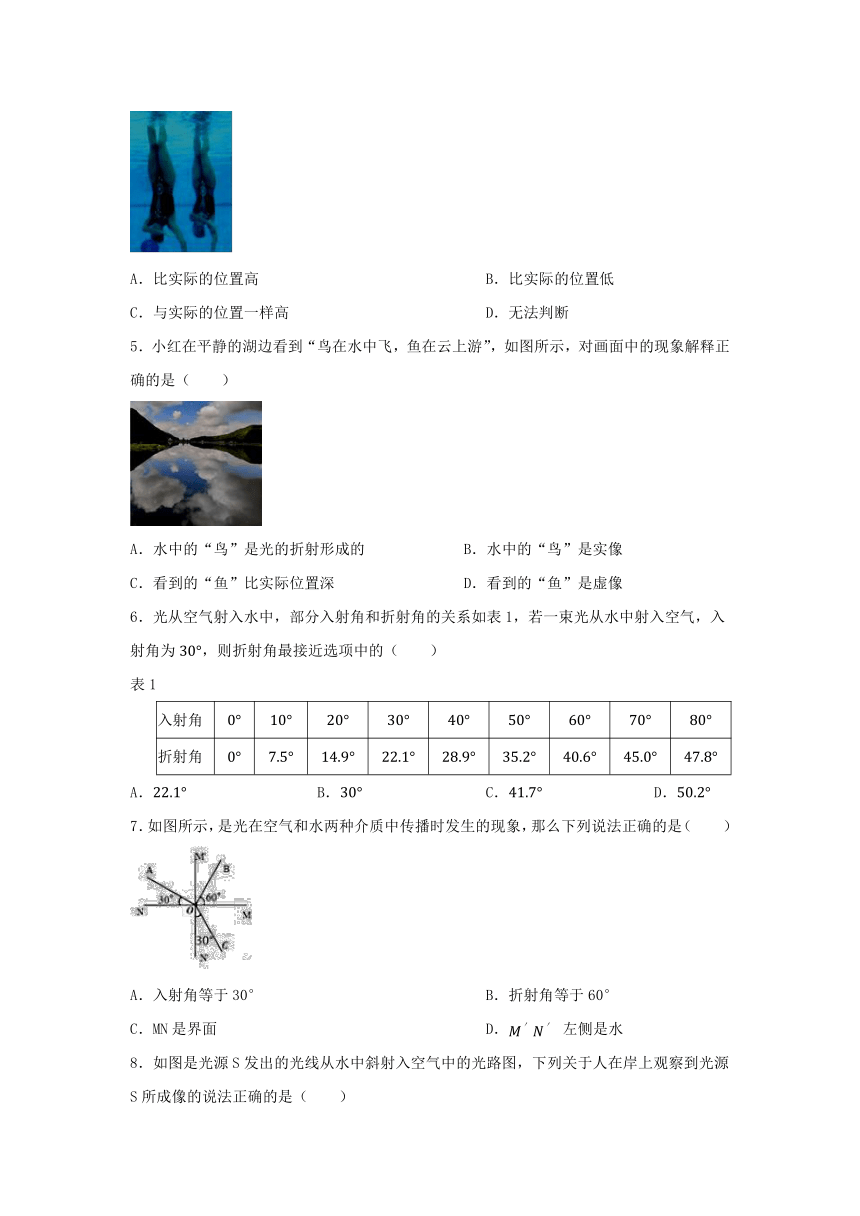

4．如图所示，两名花样游泳运动员潜入水中，她们从水中仰头看到游泳池上空悬挂的条幅（　　）
A．比实际的位置高 B．比实际的位置低
C．与实际的位置一样高 D．无法判断
5．小红在平静的湖边看到“鸟在水中飞，鱼在云上游”，如图所示，对画面中的现象解释正确的是（　　）
A．水中的“鸟”是光的折射形成的 B．水中的“鸟”是实像
C．看到的“鱼”比实际位置深 D．看到的“鱼”是虚像
6．光从空气射入水中，部分入射角和折射角的关系如表1，若一束光从水中射入空气，入射角为，则折射角最接近选项中的（　　）
表1
入射角
折射角
A． B． C． D．
7．如图所示，是光在空气和水两种介质中传播时发生的现象，那么下列说法正确的是（　　）
A．入射角等于30° B．折射角等于60°
C．MN是界面 D． 左侧是水

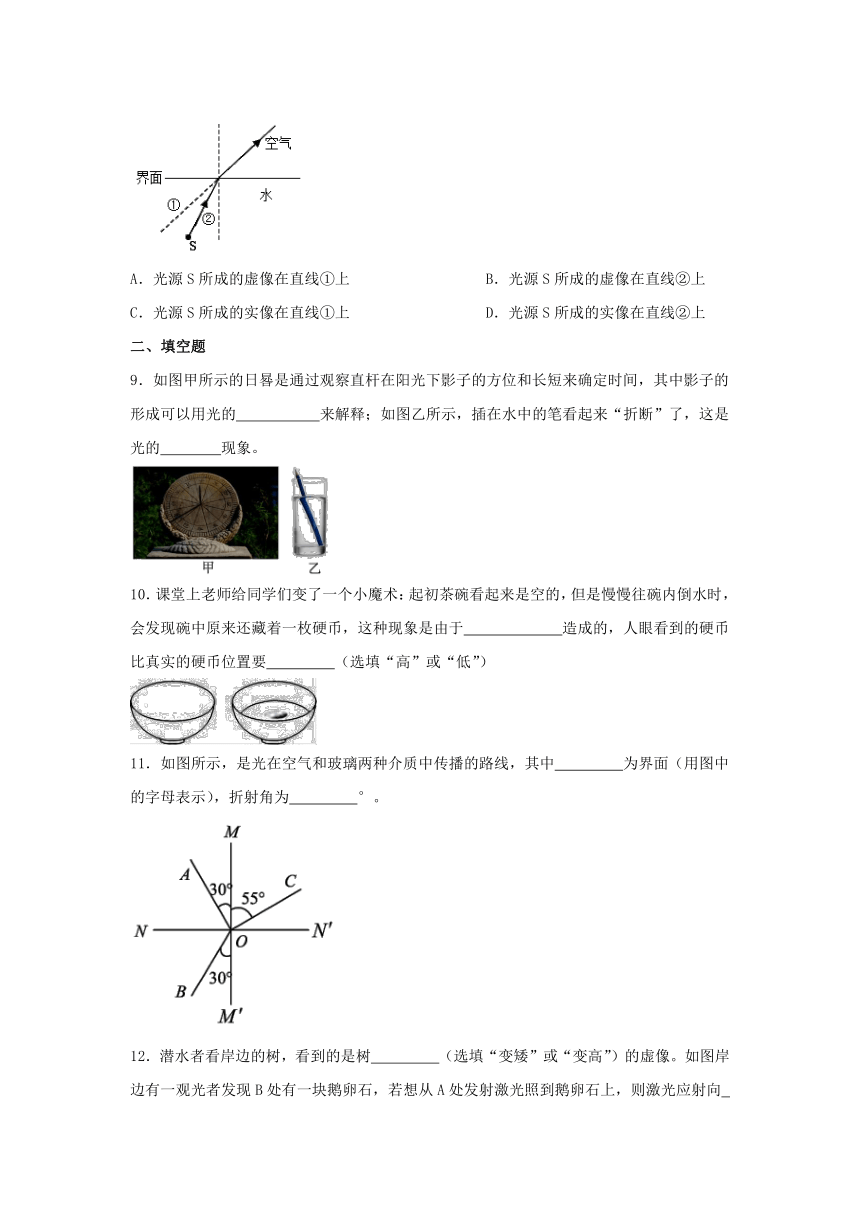

8．如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（　　）
A．光源S所成的虚像在直线①上 B．光源S所成的虚像在直线②上
C．光源S所成的实像在直线①上 D．光源S所成的实像在直线②上
二、填空题
9．如图甲所示的日晷是通过观察直杆在阳光下影子的方位和长短来确定时间，其中影子的形成可以用光的　 　来解释；如图乙所示，插在水中的笔看起来“折断”了，这是光的　 　现象。
10．课堂上老师给同学们变了一个小魔术：起初茶碗看起来是空的，但是慢慢往碗内倒水时，会发现碗中原来还藏着一枚硬币，这种现象是由于　 　造成的，人眼看到的硬币比真实的硬币位置要　 　（选填“高”或“低”）
11．如图所示，是光在空气和玻璃两种介质中传播的路线，其中　 　为界面（用图中的字母表示），折射角为　 　°。
12．潜水者看岸边的树，看到的是树　 　（选填“变矮”或“变高”）的虚像。如图岸边有一观光者发现B处有一块鹅卵石，若想从A处发射激光照到鹅卵石上，则激光应射向　 　（选填“B点”“B点上方”或“B点下方”）。
三、作图题
13．在如图所示中画出折射光线的大致位置。
14．如图入射光线AO从空气斜射到水面时，同时发生了反射与折射，请画出反射光线及折射光线的大致位置，并标出反射角。
15．图表示一束光从空气射向玻璃砖并穿过玻璃砖，请在图中作出法线并大致画出这束光进入玻璃和离开玻璃后的光线。
16．如图所示，小明站在池塘边看见水中A点有一条鱼，试确定鱼大致的实际位置A’，并将人眼看到鱼的光路图补充完整。
四、实验探究题
17．如图所示的装置，小聪同学利用光具盘探究“光从空气斜射入玻璃中时，折射角随入射角变化的关系”，实验中，光具盘除了能读出入射角和折射角大小外，还具有显示光路的作用，小聪经过多次实验后记录了如下数据：
入射角 15° 30° 45° 60°
折射角 10.5° 20.7° 30° 37.8°
（1）分析表格中的数据，你能得出的实验结论（写出一条即可）：　 　；
（2）当光以35°的入射角从空气射入玻璃中时，其折射角　 　30°（选填“大于”、“小于”或“等于”）；
（3）当光以30°的入射角从玻璃射入空气中时，其折射角等于　 　。
18．为了探究“光折射时的特点”，小明同学利用激光笔、烧杯和水等器材进行如图所示实验：
（1）当光束沿AO射入杯中时，光束进入水中后折射光线会向　 　方向偏折，折射角　 　入射角（选填“大于”、“小于”或“等于”），当入射角增大时，折射角　 　；
（2）当光束从空气垂直射到水中时，传播方向　 　；
（3）当一束光斜射入杯中时，会在杯底形成光斑。保持入射光束的方向不变，逐渐往杯中加水，观察到杯底的光斑向　 　（选填“左”或“右”）移动；
（4）把一枚硬币放入杯底，加水后，看到硬币的位置比它实际的位置要偏　 　（选填“高”或“低”）。
参考答案
1．C
2．A
3．C
4．A
5．D
6．C
7．D
8．A
9．直线传播；折射
10．光的折射；高
11．MM'；35
12．变高；B点
13．解：如图所示：
14．
15．解：如图所示：
16．解：如图所示：
17．（1）光从空气斜射入玻璃中时，入射角始终大于折射角。
（2）小于
（3）45°
18．（1）法线；小于；增大
（2）不变
（3）左
（4）高
