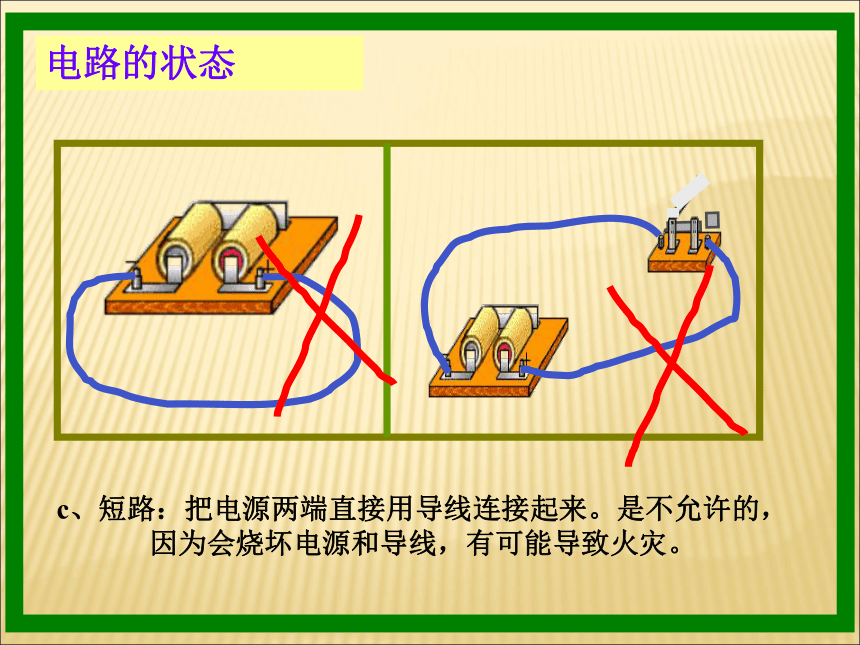

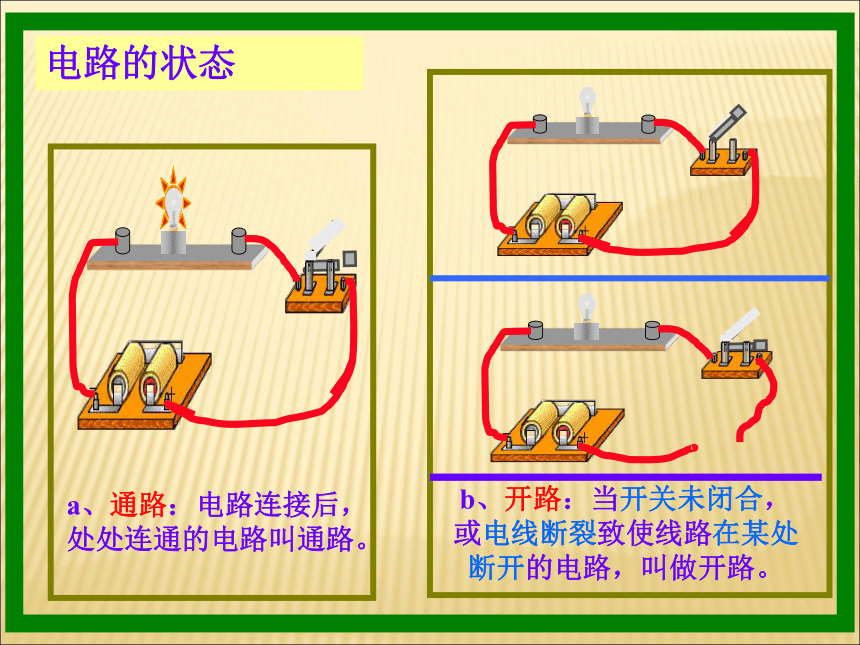

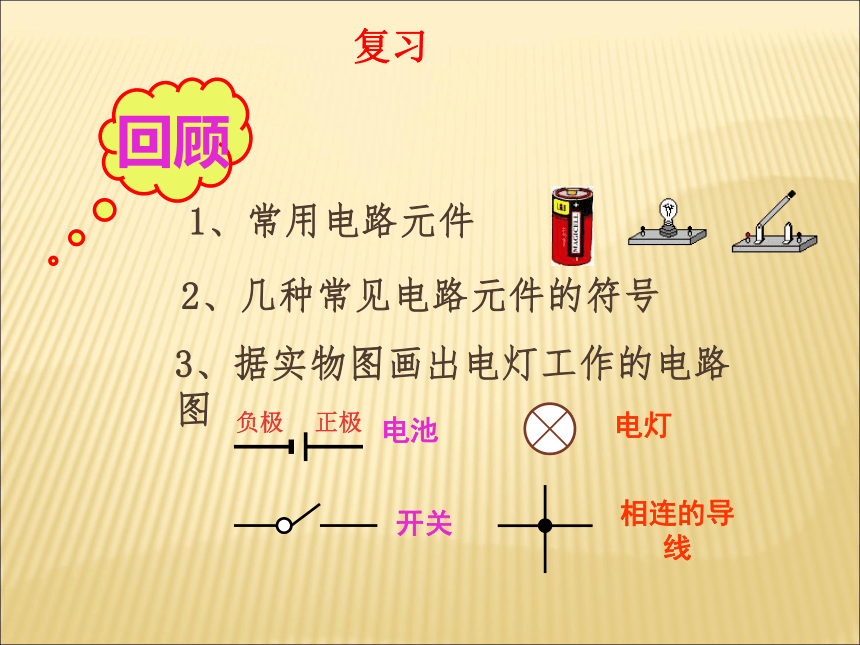

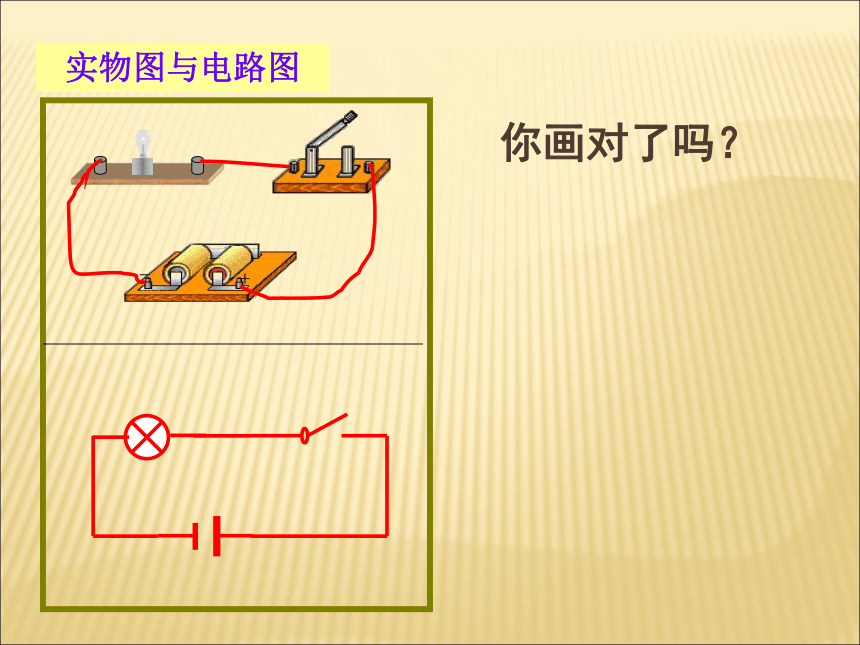

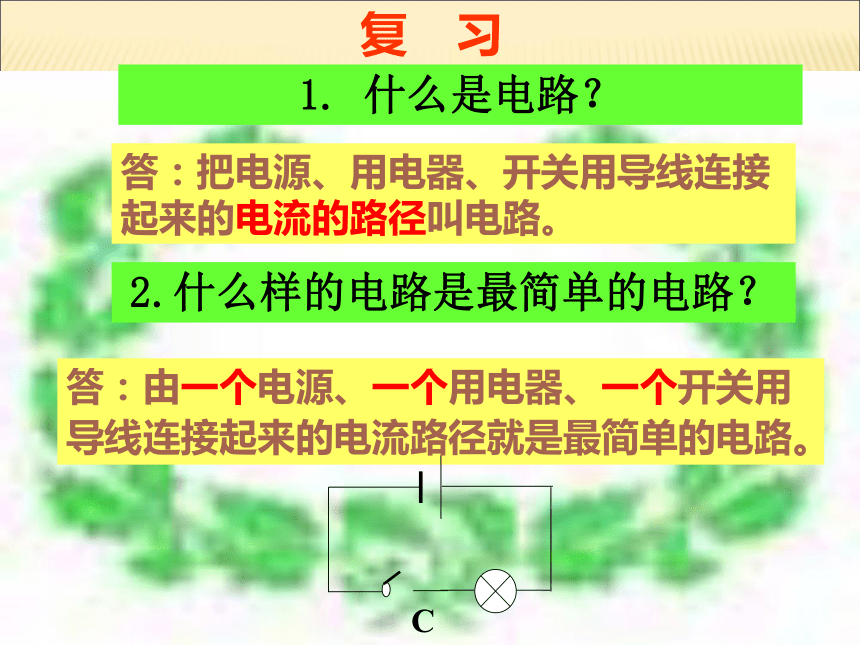

15.3串联和并联 课件

课件86张PPT。复 习1. 什么是电路？答：把电源、用电器、开关用导线连接起来的电流的路径叫电路。2.什么样的电路是最简单的电路？1、常用电路元件2、几种常见电路元件的符号电池电灯开关复习相连的导线3、据实物图画出电灯工作的电路图实物图与电路图你画对了吗？电路的状态电路的状态c、短路：把电源两端直接用导线连接起来。是不允许的，因为会烧坏电源和导线，有可能导致火灾。串联和并联学习目标： 1.知道什么是串联电路和并联电路。

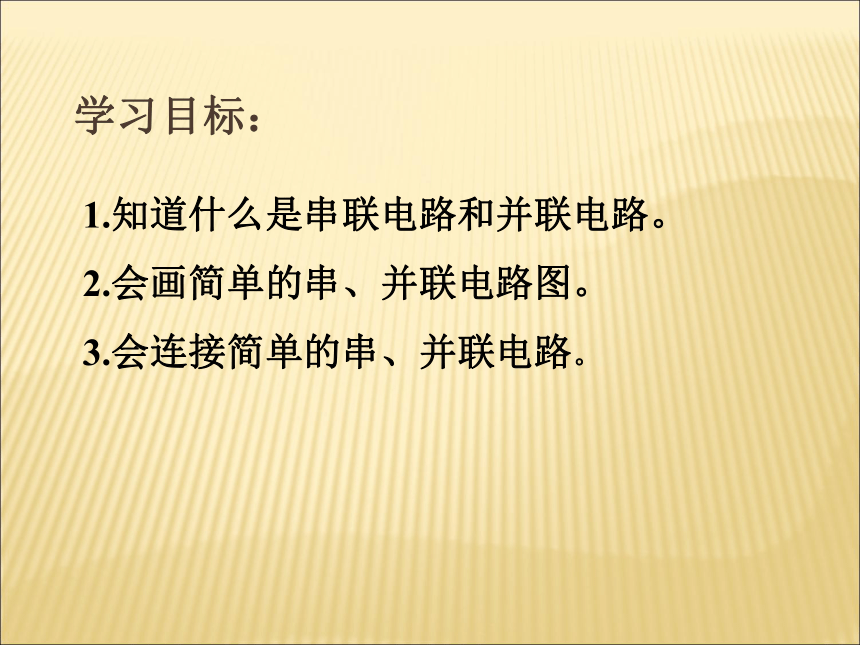

2.会画简单的串、并联电路图。

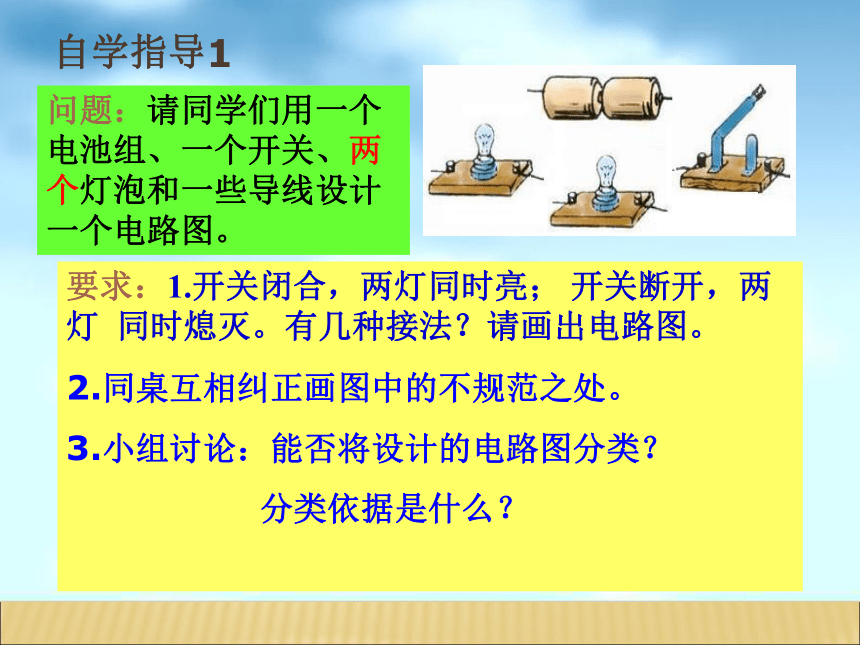

3.会连接简单的串、并联电路。 这些灯是怎样连接的？问题：请同学们用一个电池组、一个开关、两个灯泡和一些导线设计一个电路图。要求：1.开关闭合，两灯同时亮； 开关断开，两灯 同时熄灭。有几种接法？请画出电路图。
2.同桌互相纠正画图中的不规范之处。
3.小组讨论：能否将设计的电路图分类？
分类依据是什么？

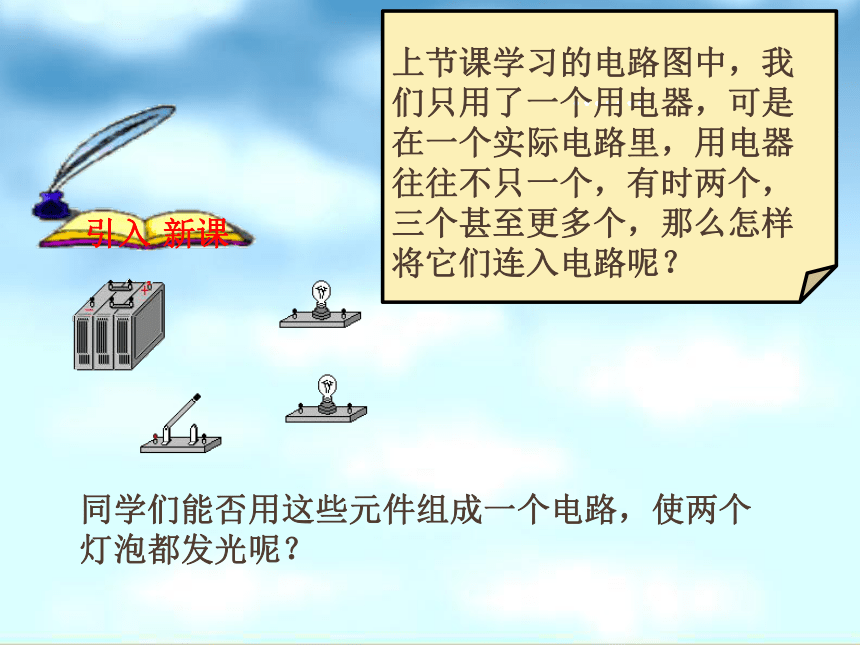

自学指导1同学们能否用这些元件组成一个电路，使两个灯泡都发光呢？上节课学习的电路图中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？

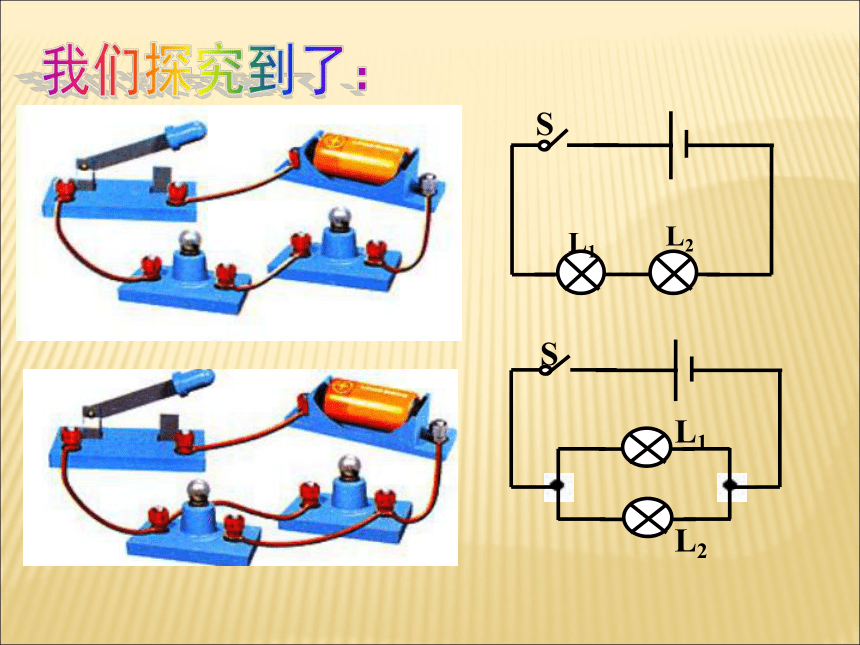

我们探究到了：这也就是我们今天要学习的串联电路和并联电路．那么，哪一个是并联电路，哪一个又是串联电路呢？电路连接的基本步骤和注意事项
1、先把各元件按电路图所示位置摆好。
2、按照一定的顺序进行连接，常从电源的正极（或负极）开始,
并且电路连接过程中导线不能交叉，开关是断开的！
3、检查各接触点是否接触良好。两种画法
头、尾：电流流进的即为头，流出即为尾。头尾相连，逐个顺次连接
头头相连，并列连接在两点之间设计电路图连
接
特
点串联电路并联电路串联的定义如左图，把两只小灯泡首尾相连，然后接在电路里，我们说　这两个灯泡是串联的．实验演示：串联电路图 特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。 实物图：电路图：串联电路中的电流SL1L2 如左图：两个小灯泡的两端分别连在一起，然后接到电路里，我们说这两个灯泡是并联的。并联的定义实验演示：L2深入研究两个用电器共用的那部分电路叫干路L1L1所在的支路L2所在的支路单独使用的那部分电路叫支路SBA并联电路图实物图：电路图：在并联电路中，电流有两条（或多条） 路径。干路和支路并联电路中的电流 用一个开关同时控制两个灯泡，有两种连接方法。小结 注意：实物图如何连接？动手探究提出问题：在实验过程中如果一电灯断路，那电路会出现什么情况？开关的位置改变呢？串联电路中各用电器
相互影响，开关位置任意通过实验，同学们发现了什么呢？１ 在串联电路中，只要一处断开，整个电路就不通了。开关的作用和位置无关2 在串联电路中，用电器工作互相干扰观察
实物图的连接方法
开关的位置发生改变了，开关的控制作用改变了吗？
用电器工作相互干扰吗？
并联电路中各用电器
相互不影响，干路开关控制所有用电器，支路开关只控制本支路用电器某一条支路断开时，其他支路上的用电器照常
工作。用电器工作互不影响
干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。
串联电路图 特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。用电器互相影响，不能独立工作。开关控制整个电路，与位置无关。 实物图：电路图：并联电路图实物图：电路图：特点：在并联电路中，电流有两条（或多条） 路径。用电器互不影响，能独立工作。干路开关控制整个电路，支路开关只控制这一条支路。
串、并联电路总结L1L2SL1L2S自学指导2 1.连接以下电路。2.接通电路，仔细观察，找出电路的不同之处。提示：1.连接电路时，一定要接一定的顺序连接，即：
电源正极 各用电器 电源负极。
2.连接电路时开关要断开。
3. 不能把电源的两端直接接在一起！如果用两个开关分别控制两个灯泡，又该怎样连接呢？实物图：电路图：本课小结：串联电路和并联电路只有一条路径有两条或两条以上的路径互相影响，不能独立工作互不影响，能够独立工作把各元件首尾连接起来的电路把各元件并列地连接起来的电路开关控制整个电路，与位置无关干路开关控制整个电路，支路开关只控制这一条支路实际生活应用说一说
你了解了生活中哪些电路是串联的？哪些电路是并联的？家里的各个用电器三．实例分析并联路灯并联各用电器之间是并联开关与控制的灯是串联装饰用的小彩灯
装点高大建筑物的灯泡
家庭中的电灯、电视机等
教室里的日光灯
路口交通指示灯是串联的还是并联的？
街道的路灯同时亮同时灭，是串联还是并联的？说一说例1 我们家里一般都有很多的电器，电灯、电冰箱、电风扇、电视机等等。 请根据今天所学的知识判断家里的这些用电器是串联的还是并联的？
答：是并联的。因为各用电器能够独立工作，互不影响。例2 电冰箱内的电动机M和灯泡L是串联的还是并联的？答：是并联的。因为电流的路径有两条，而且电动机M和灯泡L互不影响，能够独立工作。图为电冰箱内的电路图，其中M是电动机，L是照明灯泡。探究:节日小彩灯的连接方法天安门城楼彩灯并联，因为灯独立工作，互相不影响发光并联，因为灯独立工作，互相不影响发光思考题二：请判断L1和L2是如何连接的。图一图三图二 找出下面电路连接图中的错误和不足。甲乙丙L2L1L2L1L1L2甲：电路为短路，电路虽有用电器但没有接入电路。乙：电路中L2没有接入电路中。丙：有一节电池没有接入电路.1. 如果电路中有两个用电器,下列说法
中正确的是:[ ]
A. 闭合开关S后, 灯同时亮的一定是串联.
B. 闭合开关S后, 灯同时亮的一定是并联.
C. 闭合开关S后, 灯同时亮的可能是并联,
也可能是串联.
D. 条件不足,无法判定.C2.如下图电路中，开关闭合后，两盏电灯都
可以发光的电路是 （ ）
ABCDCSL2干并联L1L2L1、L21. 如果电路中有两个用电器,下列说法中正确的是:[ ]
A. 闭合开关S后,亮灯同时亮的一定是串联.
B. 闭合开关S后,亮灯同时亮的一定是并联.
C. 闭合开关S后,亮灯同时亮的可能是并联,也可能是串联.
D. 条件不足,无法判定.答案: C （只有答案C全面）达标测试当堂练习 1.下面的电路图中，属于串联电路的是 。属于并联电路的是 。2.家庭电路中各用电器（彩电、冰箱、灯泡等）之间属 联，装饰橱中每一组小彩灯中的小彩灯属 联，各组小彩灯与照明灯之间属 联。达标检测 (时间 5分钟) 1、有一个电源和两只灯泡，要使两只灯泡同时发光，可以
方法连接，也可以 方法连接。
2.如下图所示，电阻R1、R2是_____联的。
3.如下图甲，两个小灯泡_____，然后接到电路当中，我们说这两个灯泡是_____的。请在乙图方框内画出对应的电路图。4.大桥上的路灯，由于某种原因有一个灯泡不亮，而其他灯泡正常发光，由此可以判断大桥上的路灯必为——联，节日门框上装饰的小彩灯则是——联的。 一位护士要求照看三个病人。每位病人呼叫要求护士要及时知道。请你为值班的护士设计一个电路。器材有三只不同颜色的灯，3只开关，一只电铃，导线若干，请画出电路图3、马路上的路灯，同时亮，又同时灭，那么路灯是怎么连接的呢？为什么？作业1、若有三个灯泡，干电池、开关、导线若干怎样连接才能使它们同时发光，可能有几种连接方式，试画出你的电路图。2、探讨一下教室里的日光灯、风扇小广播是串联还是并联的？不同教室之间呢？说明理由。
3、节日里的一串小彩灯呢？看看我们的学习成果1、判断下面电路中,各属于什么电路。串联串联并联例.如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。S1S2通短开如图两灯的连接方式:(a)图为( )联;
(b)图 为( )联。
若两图中开关S1均闭合,则(a)图中灯( )发光, (b)图 中灯( )发光。L1 S1 L1 S1L2 S2 L2例：串 并L1、L2L1（a）（b）如图所示电路，若使两灯串联，应该闭合开关_______，断开开关_______；若使两灯并联，应该闭合开关_______，断开开关_______．若闭合开关S1和S2，断开开关S3，则灯_______发光；若闭合开关S2和S3，则会出现电源被_______路． S2 S1和S3 S1和S3 S2 L1 短 按电路图将右边的实物连成电路。 根据图1所示实物电路，画出它的电路图。 按实物连接图，画出电路图。 按实物连接图，画出电路图。 3、如果一只开关可以同时控制两个用电器.
则这两个用电器( )
A、一定串联 B、一定并联
C、可能串联也可能并联
4、家庭电路中,电冰箱、洗衣机、电视机的
连接方式是( )
A、一定串联 B、一定并联
C、可能串联也可能并联CB 5、关于串联电路和并联电路,下列说法正确的是
( )(多选)
A、有干路和支路之分的是串联,没有干支路之分的是并联
B、用电器工作状态相互影响的是串联,不互相影响的是并联
C、用一只开关就能控制所有用电器的是串联,不能控制所有用电器的是并联
D、开关作用与位置无关的是串联,开关作用与位置有关的是并联BD6、关于连接电路应注意的问题,正确的是
( )( 多选)
A、连接电路时,开关可以断开,也可以闭合
B、电路各元件的连接要按一定的顺序进行
C、严禁短路
D、连接完毕后,要检查电路是否有错误BCD7、某同学电路连接完毕后,闭合开关,发现灯
泡不亮.如果电路连接无错误.小灯泡也没有坏
,灯泡不亮的原因可能是( )(多选)
A、电池组中的电池接触不良
B、导线与接线柱之间松动了
C、小灯泡与灯座接触不良
D、导线的芯断了
ABCD8、某校计划在教学楼、实验楼、图书楼各
安装一个电铃.要求用一个开关能同时控制
三个电铃,关闭其中任意一个时,另两个不受
影响.下列说法正确的是 ( )
A、三个电铃串联,需要四个开关
B、三个电铃并联,需要四个开关
C、三个电铃串联,需要一个开关
D、三个电铃并联,需要三个开关B观察实验现象SS1S2L1L2并联电路实验演示：2、 某医院要安装一种呼唤电铃，使各病床上的病人均可单独传呼。只要一按床头的开关值班室的电铃就响，且与该病床相应的指示灯同时也亮；请你设计一个三人病房能满足要求的电路。判断串联电路和并联电路的方法2、电流法：
电流只有一条路径的是串联，有两条或两条以上的路径是并联。3、开路法：
串联电路中任何一个用电器开路，其它用电器就没有电流通过。 1、定义法：
分析电路中用电器的连接方法，逐个顺次连接的是串联，并列连接在电路两点间的是并联。2、上图中,组成美丽的吊灯的许多灯泡是怎么连接的?谈谈你的看法。4、讨论下你家里的一些电路，它们是怎么连接的，你为什么这么认为？小结（1）串
联
电
路连接特点工作特点 开关的
控制特点一只开关可控制各用
电器工作，且与开关
的位置无关。元件逐个相连，无分支。各用电器工作有关联：
任意一个用电器不工
作，其他用电器均停
止工作。工作特点并联电路连接特点 开关的
控制特点各用电器两端分别连
在一起，然后接到电
路中。某一条支路断开时，其
他支路上的用电器照常
工作。干路上的开关可以控制
所有用电器，而支路上
的开关只能控制所在支路上的用电器。小结（2）两种画 法
头、尾：电流流进的即为头，流出即为尾。头尾相连，逐个顺次连接
头头相连，并列连接在两点之间设计电路图连
接
特
点串联 电路并联 电路开关控制整个电路，开关位置对它的控制作用没有影响。干路开关控制整个电路，支路开关只控制它所在的那条支路。只有一条路径，一条回路。有多条支路，多个回路。电流路径（ 串联 ）电路（ 并联 ）电路开关作用节点串联电路并联电路用电器间是否相互干扰各用电器互相干扰，若其中一个断开，其他用电器无法工作。各用电器互不干扰，若其中一个断开，其他用电器照常工作。
