16.2串、并联电路电压的规律

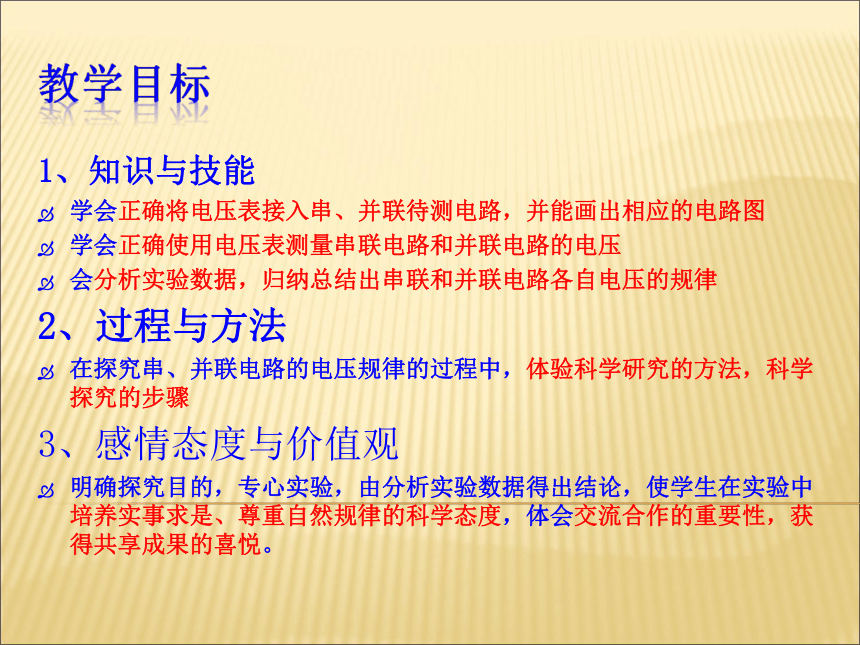

课件58张PPT。探究串、并联电路电压的规律1、知识与技能
学会正确将电压表接入串、并联待测电路，并能画出相应的电路图
学会正确使用电压表测量串联电路和并联电路的电压
会分析实验数据，归纳总结出串联和并联电路各自电压的规律
2、过程与方法
在探究串、并联电路的电压规律的过程中，体验科学研究的方法，科学探究的步骤
3、感情态度与价值观

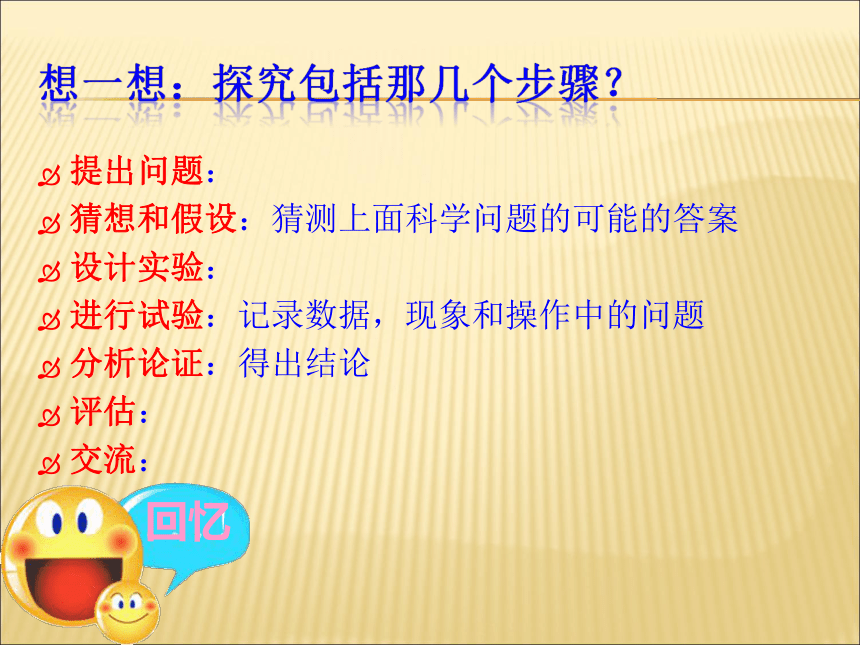

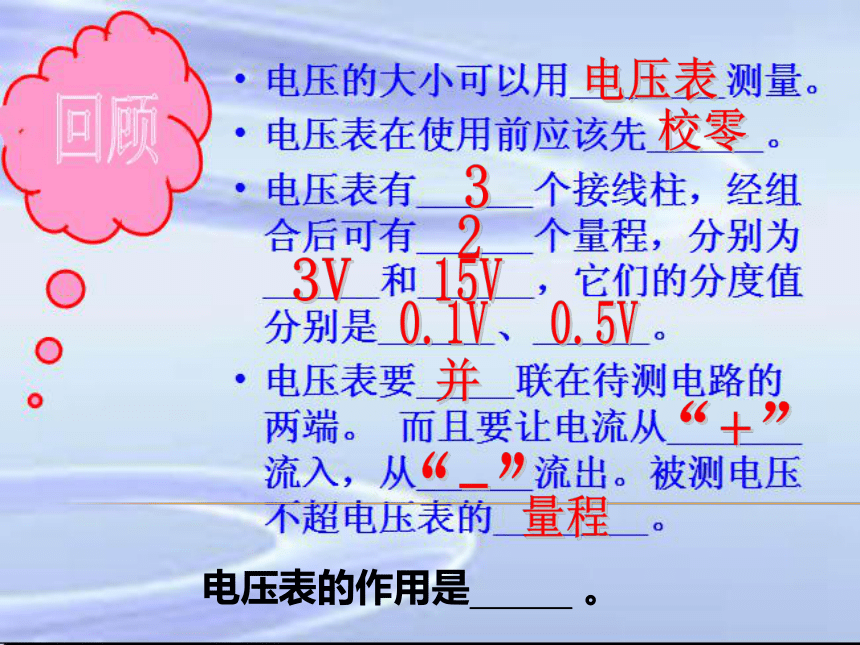

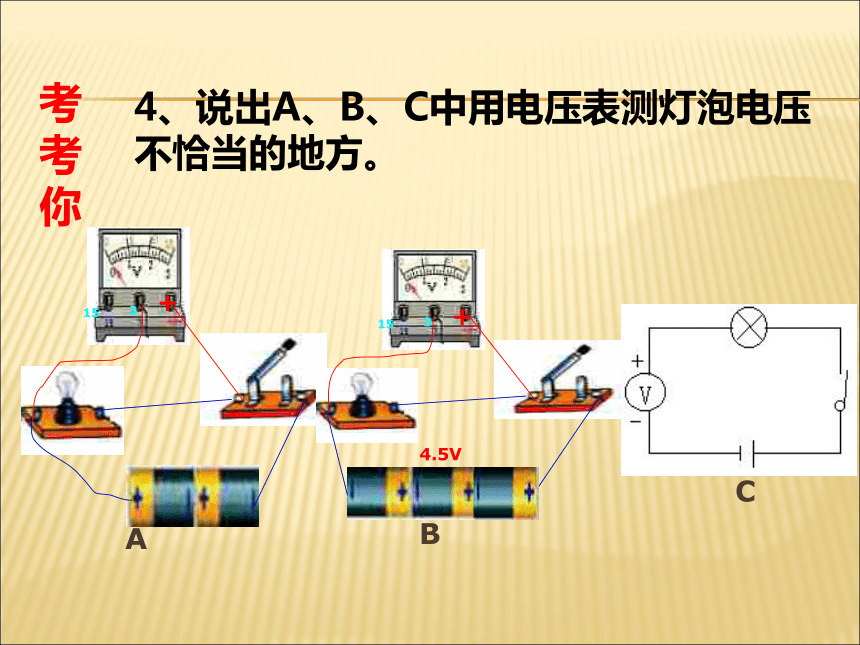

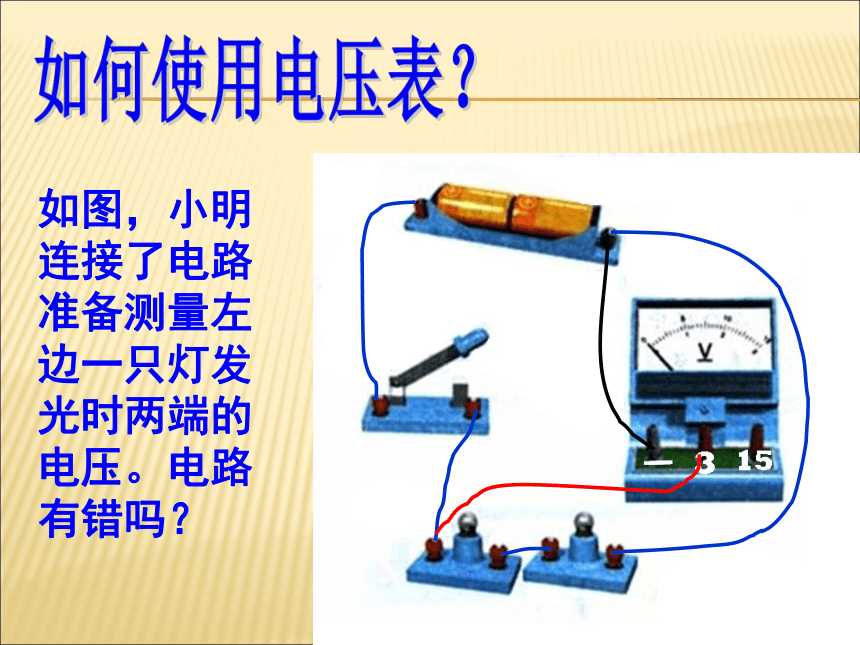

明确探究目的，专心实验，由分析实验数据得出结论，使学生在实验中培养实事求是、尊重自然规律的科学态度，体会交流合作的重要性，获得共享成果的喜悦。电压表校零323V15V0.5V并量程0.1V电压表的作用是 。4、说出A、B、C中用电压表测灯泡电压不恰当的地方。考考你如图，小明连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？如何使用电压表？提出问题：
猜想和假设：猜测上面科学问题的可能的答案
设计实验：
进行试验：记录数据，现象和操作中的问题
分析论证：得出结论
评估：
交流：

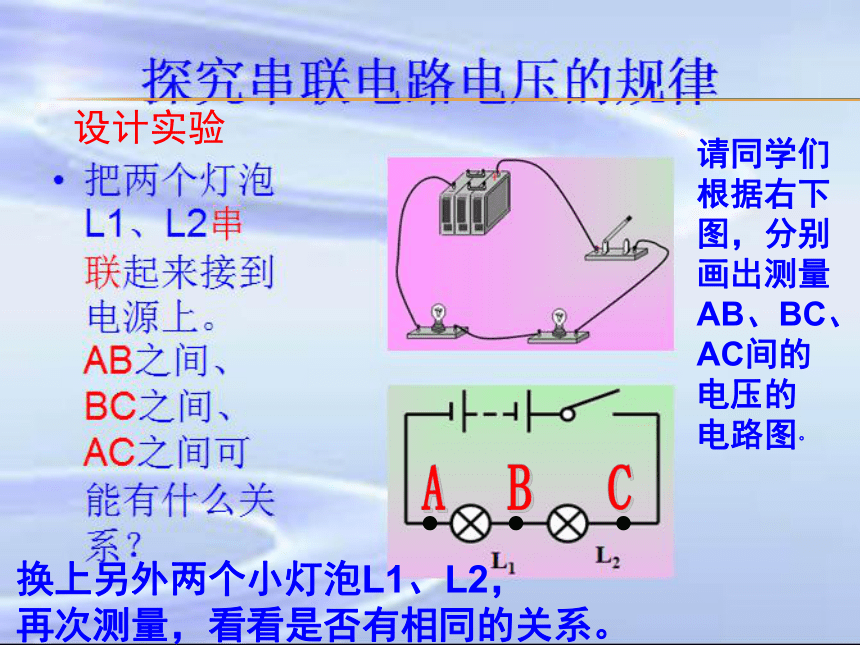

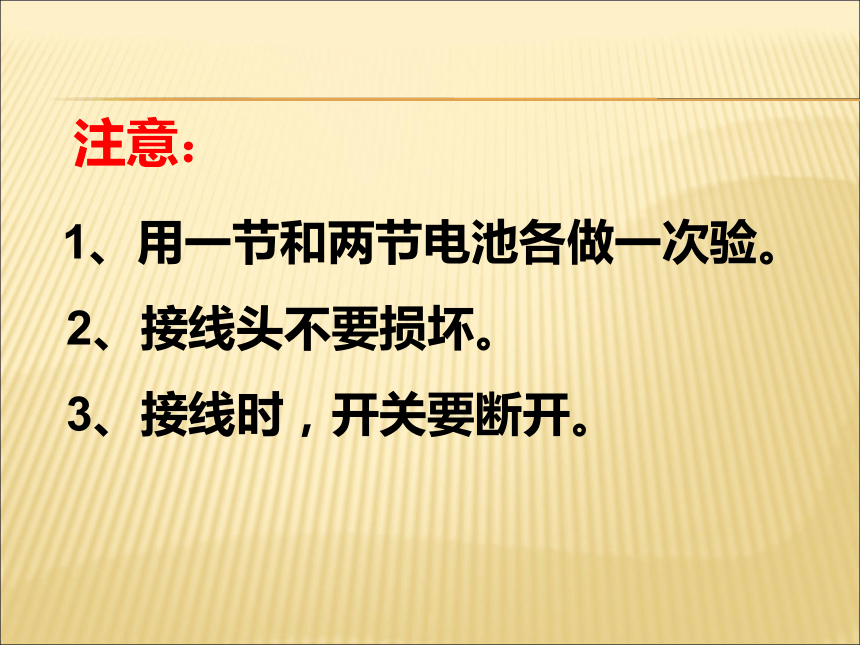

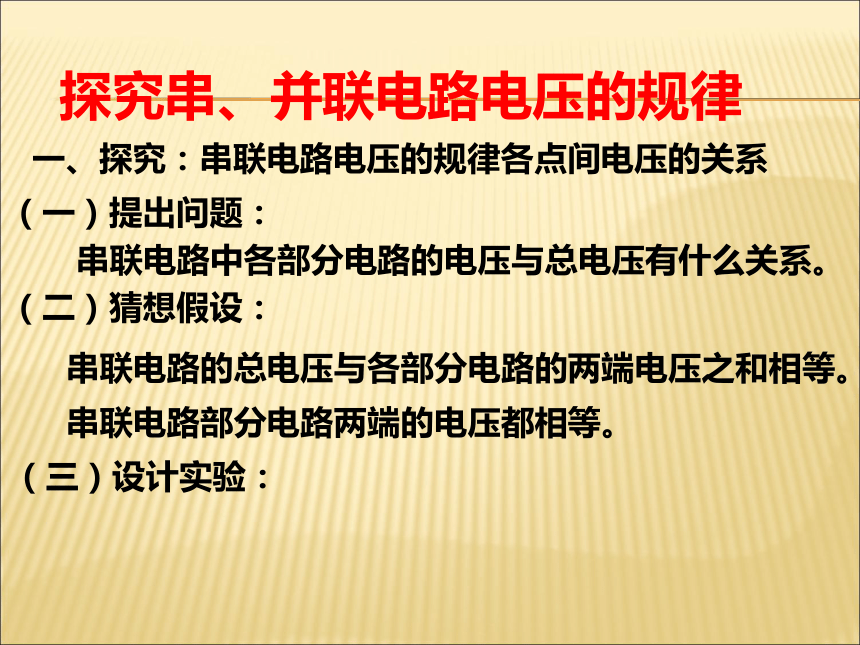

探究串、并联电路电压的规律一、探究：串联电路电压的规律各点间电压的关系（一）提出问题：串联电路中各部分电路的电压与总电压有什么关系。（二）猜想假设：串联电路的总电压与各部分电路的两端电压之和相等。串联电路部分电路两端的电压都相等。（三）设计实验： 1、用一节和两节电池各做一次验。
2、接线头不要损坏。
3、接线时，开关要断开。注意：换上另外两个小灯泡L1、L2，
再次测量，看看是否有相同的关系。
请同学们
根据右下
图，分别
画出测量
AB、BC、
AC间的
电压的
电路图。

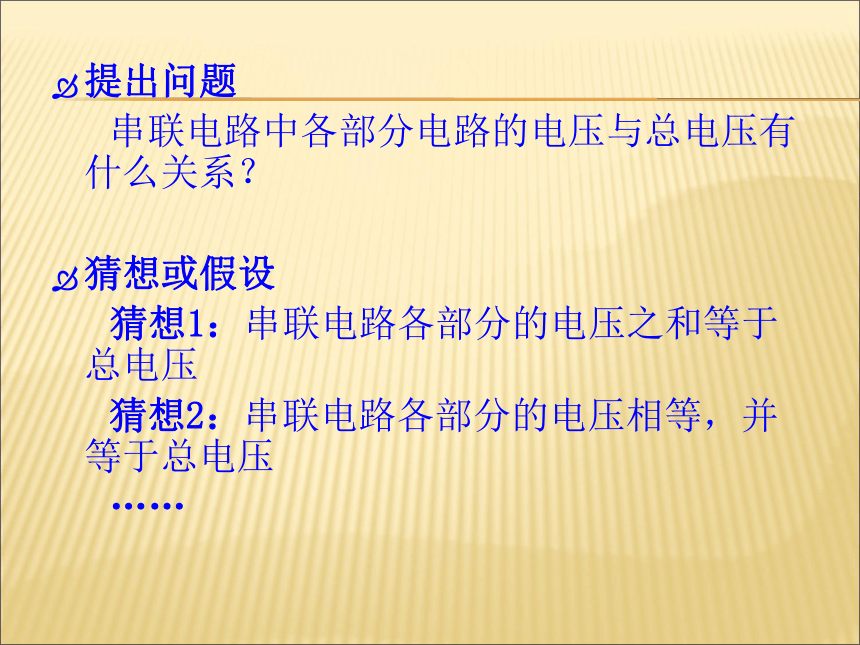

设计实验提出问题
串联电路中各部分电路的电压与总电压有什么关系？
猜想或假设
猜想1：串联电路各部分的电压之和等于总电压
猜想2：串联电路各部分的电压相等，并等于总电压
……

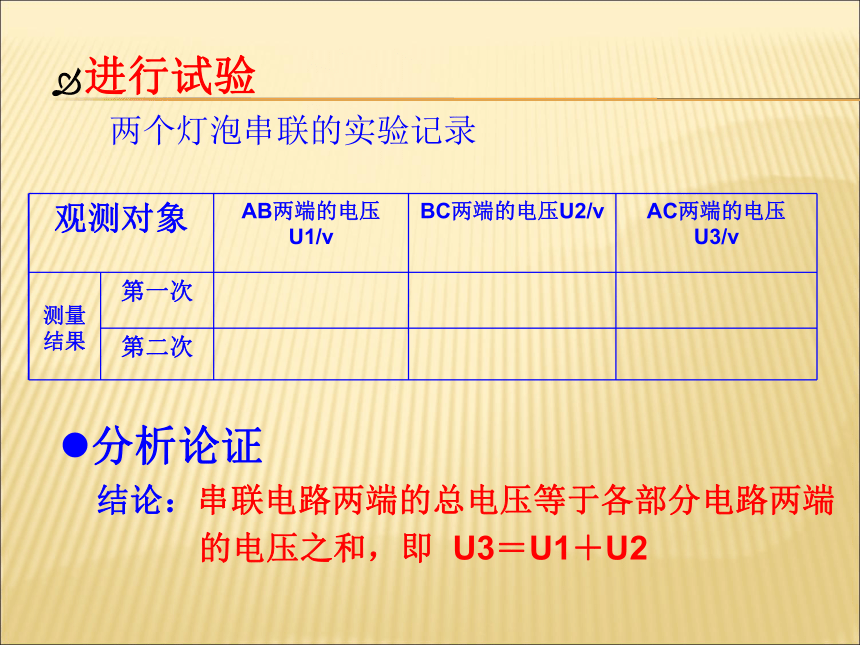

进行试验
两个灯泡串联的实验记录分析论证
结论：串联电路两端的总电压等于各部分电路两端
的电压之和，即 U3＝U1＋U2评估
结合演示视频，从以下3个方面评估：
实验设计有无不合理的地方？
操作中有无失误？
测量数据和所得的结论是不是可靠？

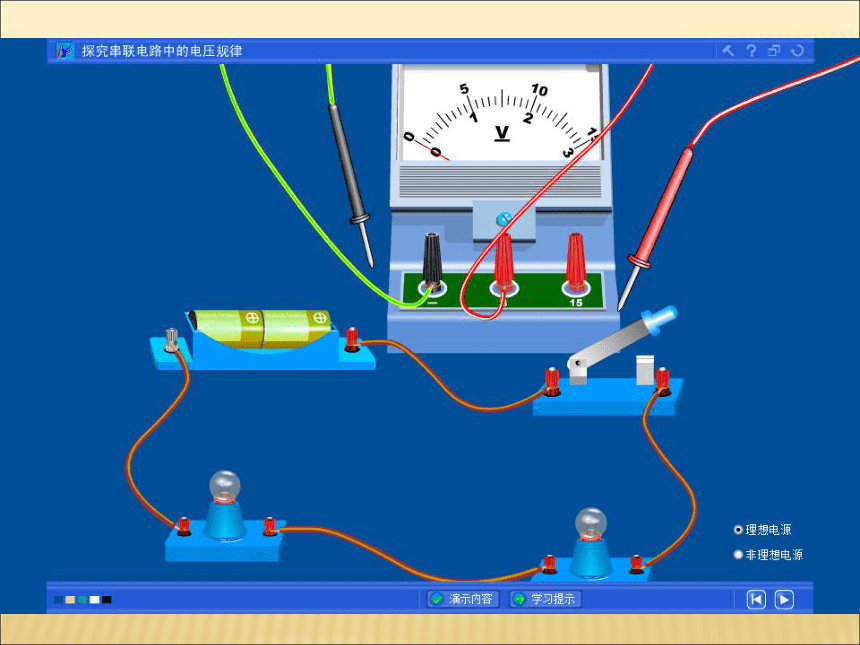

演示视频探究并联电路电压的规律把两个灯泡L1和L2并联接到电源上（如左图）。该并联电路有两个支路组成，并联电路两端的总电压跟各个支路两端的电压之间有什么关系？提出问题
并联电路两端的总电压跟各支路两端的电压有什么关系？
猜想或假设
猜想1：并联电路各支路两端的电压之和等于电路两端的总电压
猜想2：并联电路各支路两端的电压相等，并等于电路两端的总电压
……
设计实验
分别用电压表测量L1两端、L2两端和整个电路的电压，看看它们之间有什么关系。换上另外两个小灯泡L1、L2，再次测量，看看是否有相同的关系。 请同学们根据左图，分别画出测量L1两端、L2两端和整个电路的电压的电路图。看着电路图，
你会连实物图吗进行试验
你会设计实验记录表格吗？
两个灯泡并联的实验记录 分析论证
结论：并联电路两端的总电压等于各各支路两端
的电压之和，即 U=U1=U2评估交流
结合演示视频，从以下3个方面评估：
实验设计有无不合理的地方？
操作中有无失误？
测量数据和所得的结论是不是可靠？

并联电路电压的规律
在并联电路中，各支路两端的电压相等
U=U1=U2 串联电路的电压规律：
串联电路的总电压等于各部分电路两端的电压之和
U=U1+U2废旧电池中含有重金属镉、铅、汞、镍、锌等，其中镉、铅、汞是对人体危害较大的物质。
我国是世界上头号干电池生产和消费大国 ，电池污染现象不容乐观 。
1、如图所示，电源电压为6v，电压表的示数为2v，则灯泡L1和L2两端的电压分别为（ ）
A 4v、2v B 2v、4v
C 2v、2v D 4v、4v
2、现有6节干电池，有关这些电池的说法中，正确的是（ ）
A、每一节干电池的电压都与电池组总电压相同
B、6节干电池都串联时，总电压跟任何一节电池电压一样大
C、6节干电池串联联时，总电压等于6节电池的和
D、这6节干电池可组成6v的电源1、现有4节干电池，有关这些电池的说法中，正确的是（ ）
A、每一节干电池的电压都与串联电池组总电压相同
B、四节干电池都串联时，总电压跟任何一节电池电压一样大
C、四节干电池并联时，总电压等于四节电池的和
D、这四节干电池可组成6v的电源
2、如图所示，电源电压为3v，电压表的示数为1v，则灯泡L1和 L2两端的电压分别为（ ）
A、 1v、2v B、1v、1v
C、 2v、1v D、无法确定基础梳理.知识点睛各部分电路两端的电压之和U＝U1＋U2 相等 总电压U＝U1＝U2 若n个用电器串联，则：U＝U1＋U2＋…＋Un；若n个用电器并联，则：U＝U1＝U2＝…＝Un.要点归纳.诱思探究实验探究：探究串联电路电压的规律
1.实验器材：两节干电池、导线若干、开关、不同规格的小灯泡若干、电压表.
2.实验步骤：
(1)电路图(如图)(2)分别把电压表并联在如图所示的电路的A、B两点，B、C两点，A、C两点，并记下电压表示数.(3)换上另外四只不同规格的小灯泡，重复两次实验.
(4)实验记录数据如下：
(5)分析实验数据知：A、C两点间的电压总等于A、B间电压和B、C间电压之和.3.实验结论：串联电路中总电压等于各部分电路两端的电压之和.1.连接电路时，开关处于断开状态还是闭合状态？
提示：断开状态.
2.采用不同规格的小灯泡多次测量的目的是什么？
提示：(1)对于规格相同的小灯泡，无论串联还是并联，两小灯泡两端电压都相同，无法得出实验结论.
(2)避免偶然性，使实验结论具有普遍性.3.实验中，如何选择电压表的量程？
提示：所选量程略大于电源电压且指针偏转角度不要太小.
4.若把电压表串联在电路中，小灯泡是否发光？此时电压表的示数是多少？
提示：因电压表本身电阻很大，故电路中电流几乎为零，小灯泡几乎不发光，此时电压表的示数近似等于电源电压.5.当A、B或B、C之间被短路时，电压表测出A、C两点之间的电压大小有何特点？
提示：当小灯泡被短路时，电压表始终测电源电压，电压表的示数始终不变.6.若探究并联电路电压的规律，如何设计实验电路图？
提示：分别测出小灯泡两端电压和两小灯泡并联后两端电压.7.说出并联电路电压规律.
提示：并联电路中各支路两端电压都等于电源电压.易错剖析.举一反三不能将电压表正确接入电路
【典例】在探究串联电路的电压关系时,某同学使用的电路如图所示,他先用电压表正确地测量了灯L2两端的电压,为了测量灯L1两端的电压,他想将电压表接A点的那一段导线改接到电路中的C点,而保持接电压表B点的导线不动.对这种做法的正确性以及理由，三位同学进行如下的讨论:①甲同学:这种做法不正确,因为电压表正、负接线柱接反了；②乙同学:这种做法不正确,因为灯L1两端的电压值超出电压表的量程;③丙同学:这种做法正确,A点改接到C点时,电压表与灯L1是并联的.他们的讨论正确的有A.① B.①② C.② D.③
【易错答案】B、C、D【纠错剖析】【正确答案】选A.连接A点导线与电压表负接线柱连接,改接C点后,正负接线柱接反,会损坏电压表，故①说法正确，故选A.课时训练.基础达标 1.在探究串、并联电路电压的规律实验中，不需要的实验器材是( )
A.电源 B.小灯泡
C.电流表 D.电压表
【解析】选C.探究串、并联电路电压规律，需测量不同小灯泡两端电压和总电压，不需测量电路中的电流值，故不需要的实验器材是电流表.2.如图所示，将电压表先后并联在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在( )
Ａ.ＡＣ处 Ｂ.ＡＢ处
Ｃ.ＢＣ处 Ｄ.三处一样大【解析】选Ａ.灯泡L1、L2串联，串联电路两端的总电压等于各部分电路两端的电压之和.将电压表先后并联在AB处、BC处、AC处，分别测量的是灯泡L1两端的电压U1、灯泡L2两端的电压U2,电源电压U,而U=U1＋U2,故接AC处电压表读数最大.3.小亮家的卫生间按如图所示的电
路安装了照明灯和换气扇，它们( )
A.只能各自独立工作，而不能同时工作
B.只能同时工作，而不能各自独立工作
C.工作时，两端的电压一定相等
D.工作时，通过的电流一定相等【解析】选C.照明灯和换气扇是并列连接在一起的，故二者是并联的，因此，二者能够独立工作，开关同时闭合时，也能同时工作，故A、B都是错误的;在并联电路中，各支路两端的电压都等于电源电压，故C是正确的；只有在串联电路中，电流才一定相等，故D是错误的.4.若将20只相同的小灯泡串联接在220 V的电路中，每只小
灯泡两端的电压为_______V，若将20只相同的小灯泡并联
在110 V的电路中，每只小灯泡两端的电压为_______V.
【解析】串联电路的总电压等于各用电器两端电压之和，
20只灯泡相同，则每只灯泡两端电压相同，即
并联电路各支路两端的电压相等，都等于电
源电压，故并联时，每只小灯泡两端的电压为110 V.
答案：11 1105.如图所示，当S1闭合、S2断开
时，电压表示数为2.5 V；当S1
断开、S2闭合时，电压表示数为
6 V.灯L1两端的电压为_______V，
灯L2两端的电压为_______V，电
源电压为_______V.【解析】灯L1与L2串联，当S1闭合、S2断开时，电压表并联在L1的两端，测L1的电压，U1=2.5 V；当S1断开、S2闭合时，电压表并联在电源两端，测电源电压，也就是灯L1、L2串联后的总电压U，由U=U1+U2可知，灯L2两端的电压U2=U-U1=6 V-2.5 V=3.5 V.
答案：2.5 3.5 66.将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压.【解析】电源为两节干电池串联，则总电压为3 V，故电压表V1和V2均应选用“-”和“3”两接线柱；连接电路时，先将除电压表之外的元件依次连接，连接好后，最后根据电压表的测量要求，将电压表分别与被测的用电器并联，同时要注意正负接线柱的正确接法；连接时，接线点必须在接线柱上，导线不能交叉.答案：如图所示7.在探究“串联电路电压的规律”实验中：
(1)要用电压表测灯L2两端的电压，连接电路如图甲所示.图中只有一根导线连错了，请你在连错的导线上划“×”，并用铅笔画线表示导线将电路连接正确.(2)改正电路后，闭合开关.如图乙所示，电压表的示数为______V，若电源电压为3 V，则灯L1两端的电压是______V.
【解析】(1)由题图可知电压表与灯L1串联，是错误的.要用电压表测L2两端的电压，应使电压表与灯L2并联.
(2)改正后，两灯串联，电压表选用的是小量程，分度值是0.1 V，所以示数是1.2 V，即U2=1.2 V，而电源电压U=
3 V，所以U1=U-U2=3 V-1.2 V=1.8 V.答案：(1)
(2)1.2 1.8
