教科版八年级物理上册+4.5科学探究：凸透镜成像（25张PPT）

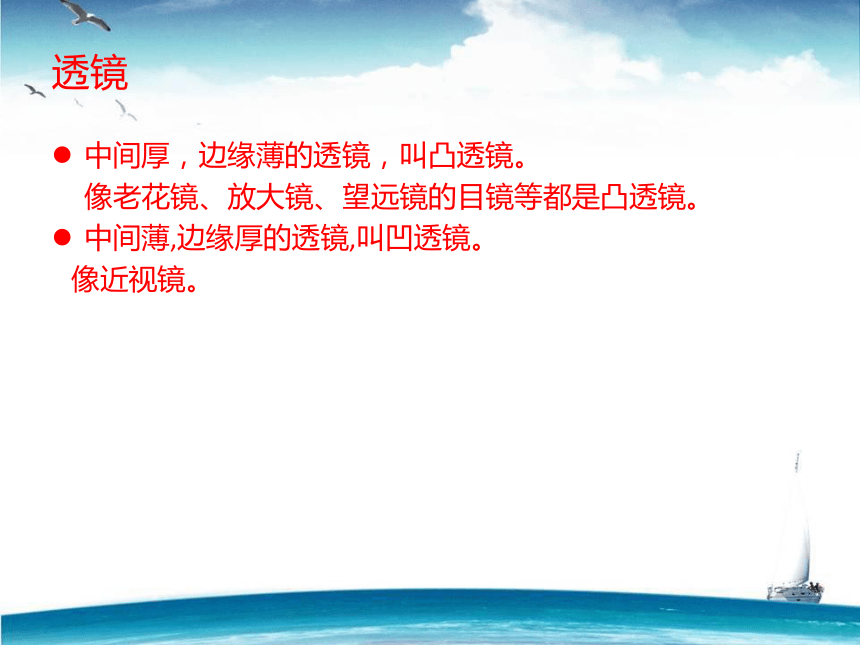

课件25张PPT。教科版同步教材4.5 科学探究：凸透镜成像磨冰取火磨冰取火视频透镜中间厚，边缘薄的透镜，叫凸透镜。
像老花镜、放大镜、望远镜的目镜等都是凸透镜。
中间薄,边缘厚的透镜,叫凹透镜。

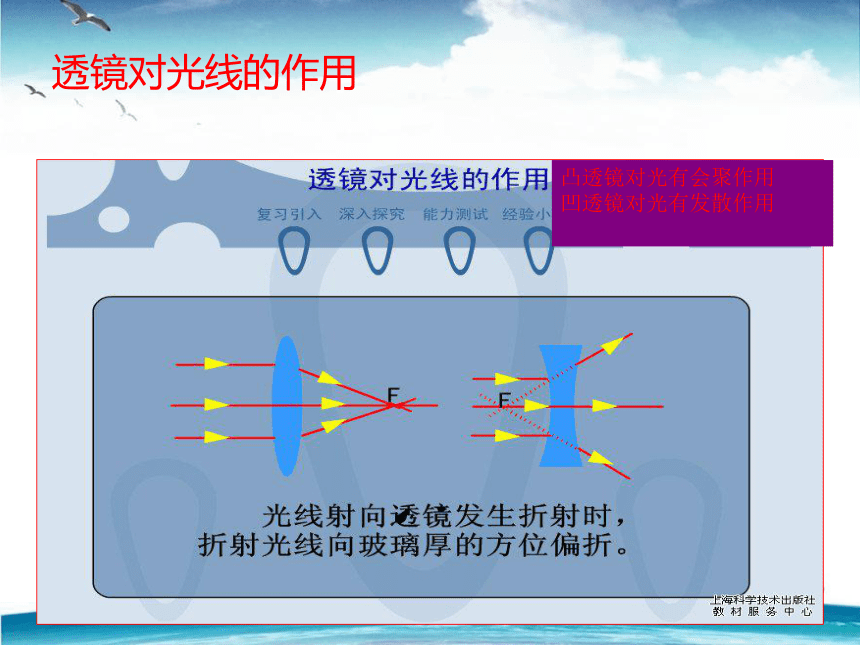

像近视镜。透镜对光线的作用凸透镜对光有会聚作用
凹透镜对光有发散作用

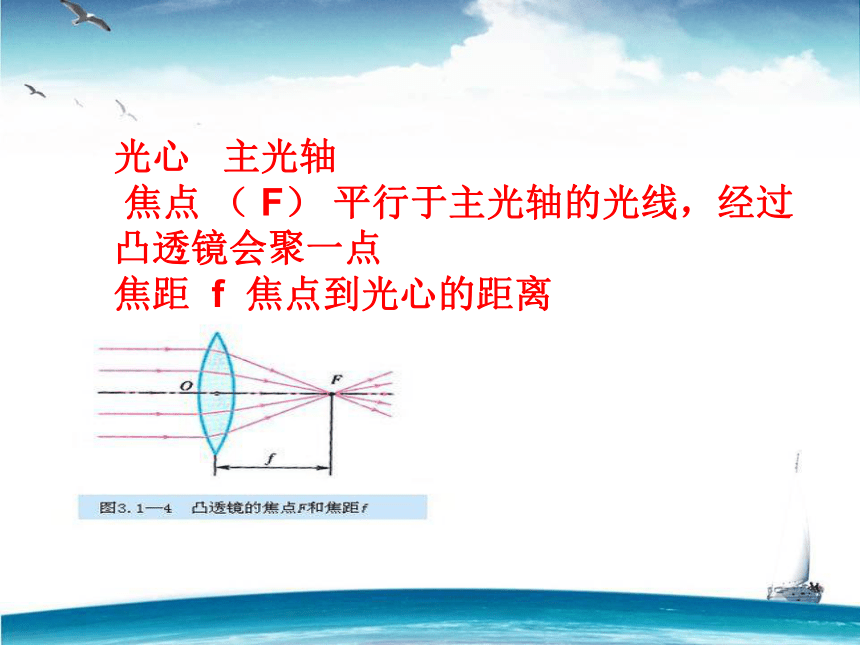

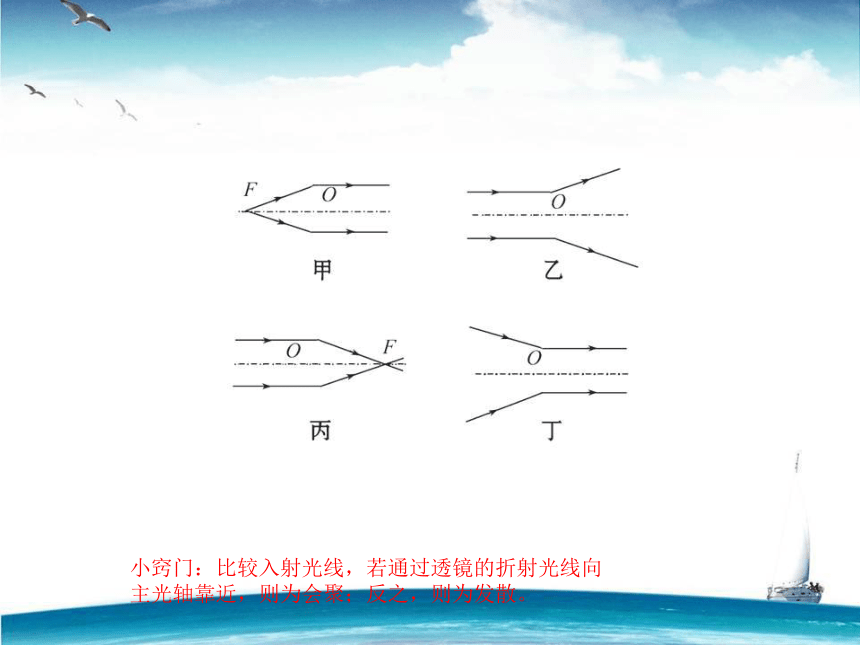

小窍门：比较入射光线，若通过透镜的折射光线向主光轴靠近，则为会聚；反之，则为发散。光心 主光轴
焦点 （ F） 平行于主光轴的光线，经过凸透镜会聚一点
焦距 f 焦点到光心的距离科学探究：凸透镜成像光屏实验器材如何保证蜡烛的像始终能成在光屏上？调节蜡烛、透镜、光屏的 中心，使它们的三心在同一高度上,为了使烛焰的像成在光屏的中央。
2018/12/22想一想如何测定凸透镜焦距?2018/12/22凸透镜成像的规律2018/12/22一倍焦距分虚实，二倍焦距分大小
物远像近像变小，物近像远像变大2018/12/22实验思考1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？2018/12/222018/12/22实验思考2、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？2018/12/22实验思考3、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？设计课题预备实验105论证口诀练习拓展挑战返回结束应用凸透镜的应用镜头(凸透镜)(像) 照相机能成倒立的、缩小的实像。 投影片上的图案通过凸透镜形成一个放大的、倒立的实像. 放大镜就是凸透镜,能成放大的、正立的虚像。投影仪2018/12/22例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
2018/12/222、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。2018/12/22例： 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）A 倒立放大的实像B 倒立缩小的实像C 正立放大的实像D 正立放大的虚像2018/12/22例: 一个物体到凸透镜的距离是30cm时，在
光屏上得到一个放大的实像，若把物体沿凸
透镜的主光轴移到距凸透镜65cm处，则成像
的情况是 ( ) 解析： 凸透镜所成像的性质与物距有关，由
第一次成倒立放大的实像可知：ff<30cm<2f，解得：15cm距为65cm，u>2f。所以成倒立缩小的实像。下课
再见
