第6节 电能学案稿

第6节 电能 学案稿
教学内容

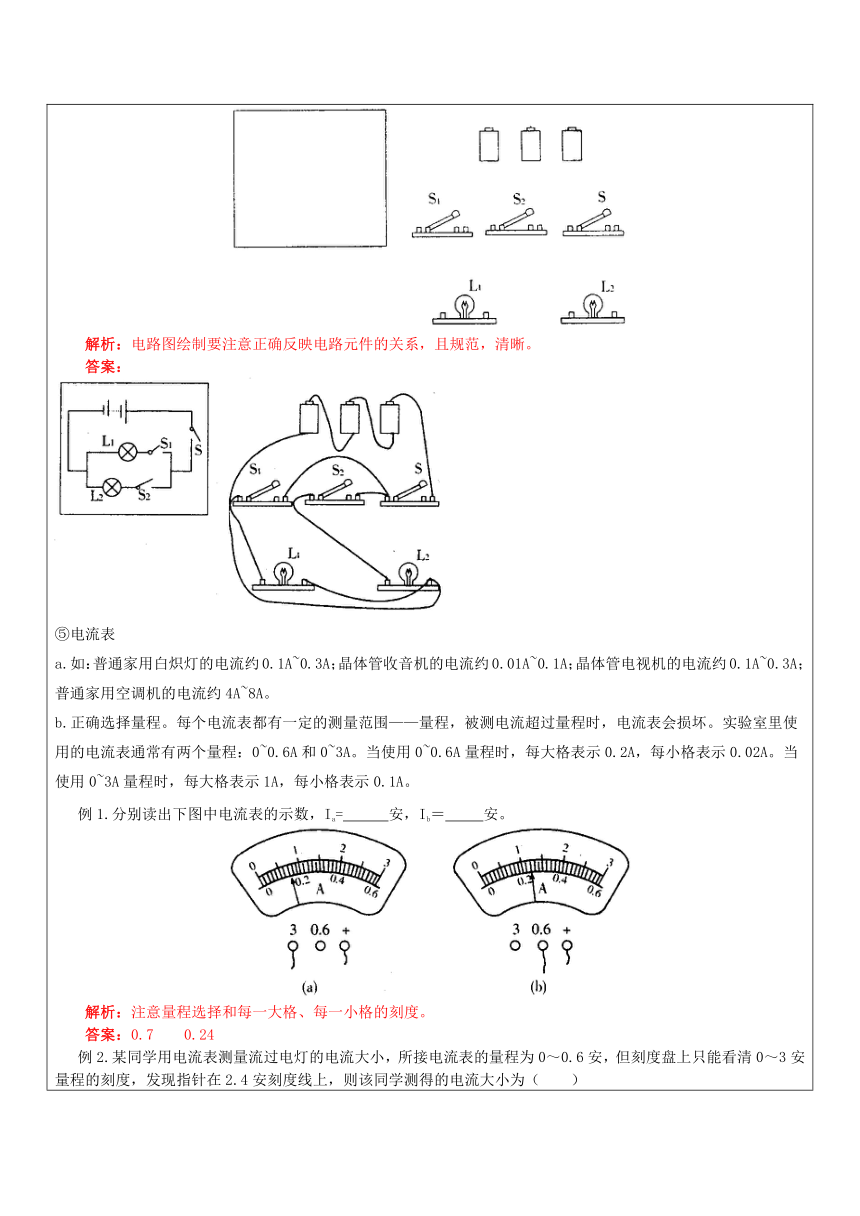

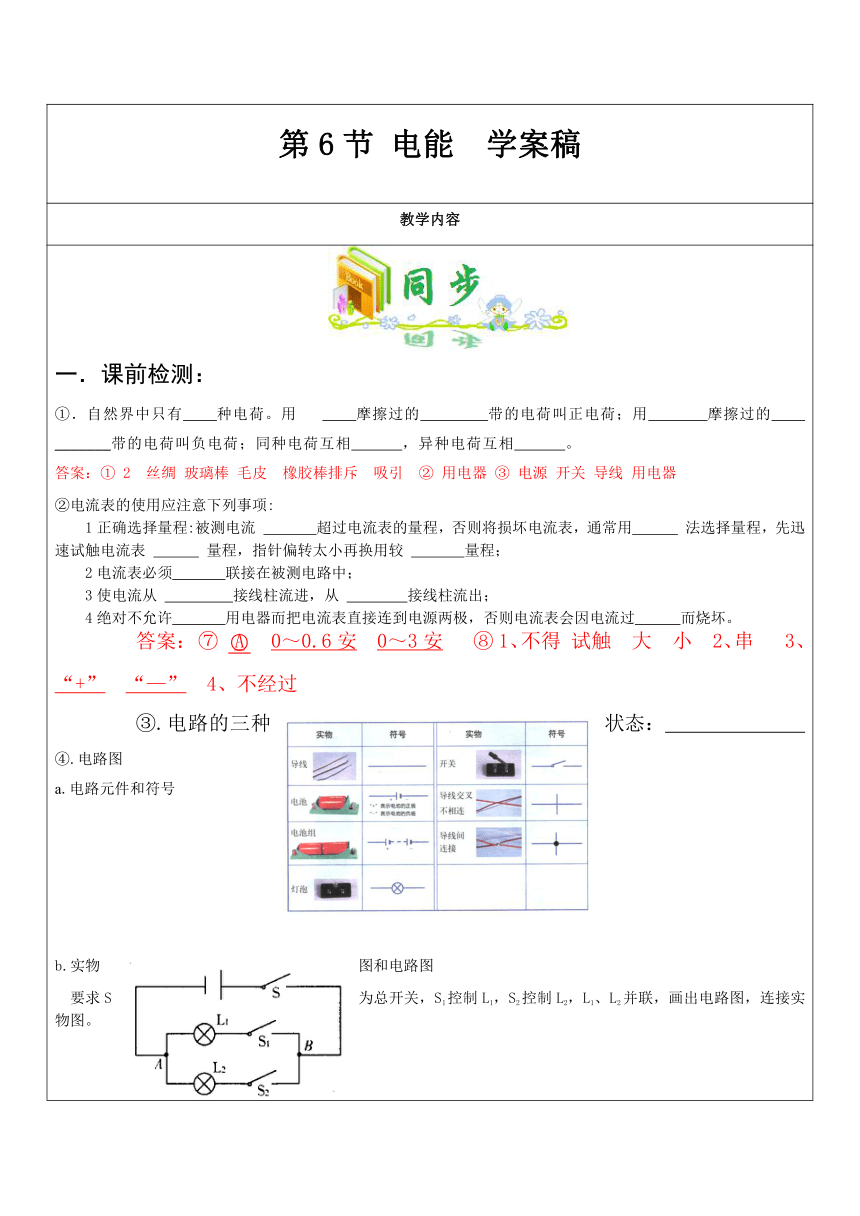

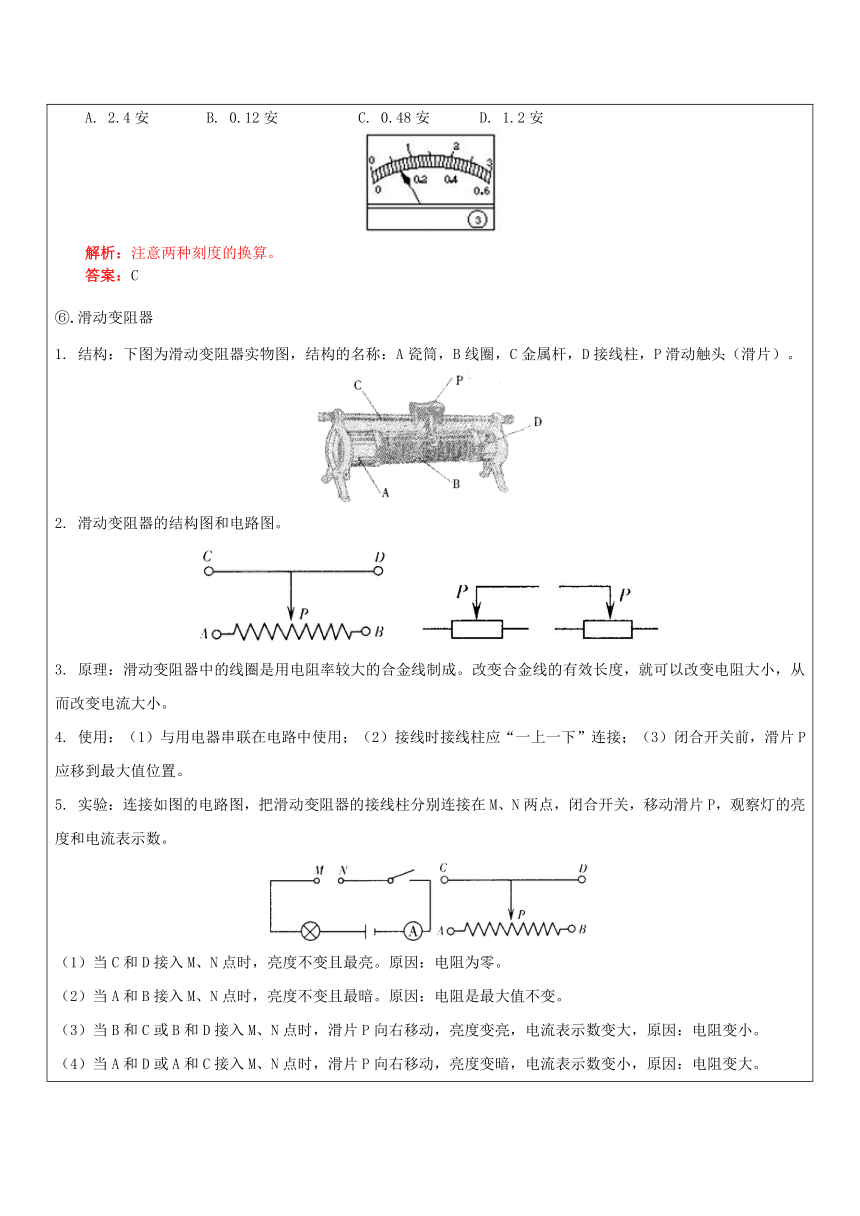

( http: / / www.21cnjy.com )课前检测：①．自然界中只有 种电荷。用 ( http: / / www.21cnjy.com ) 摩擦过的 带的电荷叫正电荷；用 摩擦过的 _______带的电荷叫负电荷；同种电荷互相 ，异种电荷互相 。答案：① 2 丝绸 玻璃棒 毛皮 橡胶棒排斥 吸引 ② 用电器 ③ 电源 开关 导线 用电器②电流表的使用应注意下列事项: 1正确选择量程:被测电流 超过电流表的量程，否则将损坏电流表，通常用 法选择量程，先迅速试触电流表 量程，指针偏转太小再换用较 量程； 2电流表必须 联接在被测电路中； 3使电流从 接线柱流进，从 接线柱流出； 4绝对不允许 用电器而把电流表直接连到电源两极，否则电流表会因电流过 而烧坏。答案： ⑦ 0～0.6安 0～3安 ⑧ 1、不得 试触 大 小 2、串 3、 “+” “—” 4、不经过 ③.电路的三种状态： ④.电路图a.电路元件和符号b.实物图和电路图要求S为总开关，S1控制L1，S2控制L2，L1、L2并联，画出电路图，连接实物图。 ( http: / / www.21cnjy.com )解析：电路图绘制要注意正确反映电路元件的关系，且规范，清晰。答案： ( http: / / www.21cnjy.com )⑤电流表a.如：普通家用白炽灯的电流约0.1A~0 ( http: / / www.21cnjy.com ).3A；晶体管收音机的电流约0.01A~0.1A；晶体管电视机的电流约0.1A~0.3A；普通家用空调机的电流约4A~8A。b.正确选择量程。每个电流 ( http: / / www.21cnjy.com )表都有一定的测量范围——量程，被测电流超过量程时，电流表会损坏。实验室里使用的电流表通常有两个量程：0~0.6A和0~3A。当使用0~0.6A量程时，每大格表示0.2A，每小格表示0.02A。当使用0~3A量程时，每大格表示1A，每小格表示0.1A。 例1.分别读出下图中电流表的示数，Ia= 安，Ib＝ 安。 ( http: / / www.21cnjy.com )解析：注意量程选择和每一大格、每一小格的刻度。答案：0.7 0.24 例2.某同学用电流表测量流过电灯的电 ( http: / / www.21cnjy.com )流大小，所接电流表的量程为0～0.6安，但刻度盘上只能看清0～3安量程的刻度，发现指针在2.4安刻度线上，则该同学测得的电流大小为（ ）A. 2.4安 B. 0.12安 C. 0.48安 D. 1.2安 ( http: / / www.21cnjy.com )解析：注意两种刻度的换算。答案：C⑥.滑动变阻器1. 结构：下图为滑动变阻器实物图，结构的名称：A瓷筒，B线圈，C金属杆，D接线柱，P滑动触头（滑片）。 ( http: / / www.21cnjy.com )2. 滑动变阻器的结构图和电路图。 ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )3. 原理：滑动变阻器中的线圈是用电阻率较大的合金线制成。改变合金线的有效长度，就可以改变电阻大小，从而改变电流大小。4. 使用：（1）与用电器串联在电路中使用；（2）接线时接线柱应“一上一下”连接；（3）闭合开关前，滑片P应移到最大值位置。5. 实验：连接如图的电路图，把滑动变阻器的接线柱分别连接在M、N两点，闭合开关，移动滑片P，观察灯的亮度和电流表示数。 ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )（1）当C和D接入M、N点时，亮度不变且最亮。原因：电阻为零。（2）当A和B接入M、N点时，亮度不变且最暗。原因：电阻是最大值不变。（3）当B和C或B和D接入M、N点时，滑片P向右移动，亮度变亮，电流表示数变大，原因：电阻变小。（4）当A和D或A和C接入M、N点时，滑片P向右移动，亮度变暗，电流表示数变小，原因：电阻变大。6. 旋钮型变阻器应用：收音机的音量开关，电扇的变速开关，台灯的调光开关。原理：与滑动变阻器的原理相同。收音机、电视机和录音机上的_______________是滑动变阻器的一种变形 声音旋钮电流、电压、电阻的关系欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 数学表达式 I —表示流过这段导体的电流 ； U—表示这段导体两端的电压； R—表示这段导体的电阻；　　 说明：①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）； 　　 ②I、U、R ( http: / / www.21cnjy.com )对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。三者单位依次是__________________。　　 ③同一导体（即R不变），则I与U成正比 同一电源（即U不变），则I与R成反比。 　　　 ④R＝U/I是 ( http: / / www.21cnjy.com )电阻的计算式，它表示导体的电阻可由U/I计算出大小，电阻是导体本身的一种性质，与电压U和电流I等因素无关。欧姆定律变式公式例1.如图所示，电源电压为6V，并保持不变， ( http: / / www.21cnjy.com )当Sl、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为　 　Ω；当S1、S3断开，S2闭合时，电压表示数为4V．则R2的电阻值为　 　Ω；如果电路中只闭合S3，电压表示数是　 　V． ( http: / / www.21cnjy.com )解析：当S1、S2闭合，S3断开时，由欧姆定律得：R1===12Ω；当S1、S3断开，S2闭合时，R1与R2串联，R1两端的电压为U1=U﹣U2=6V﹣4V=2V，对R1由欧姆定律得电路中的电流为：I===，所以电阻R2===24Ω； 若只闭合S3，电压表测电源电压，故示数为6V．答案：12，24，6．例2：如图所示电路，电源电 ( http: / / www.21cnjy.com )压保持不变，R0为定值电阻．闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5A～1.5A，电压表的示数变化范围是3V～6V，则电源电压为（　　） ( http: / / www.21cnjy.com ) A. 6V B. 7.5V C. 9V D. 15V解析：由电路图可知，电阻 ( http: / / www.21cnjy.com )R0与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当电路中的电流为0.5A时，电压表的示数为6V，∵串联电路中各处的电流相等，且总电压等于各分电压之和，∴电源的电压U=I1R0+U滑=0.5A×R0+6V，当电路中的电流为1.5A时，电压表的示数为3V，电源的电压：U=I2R0+U滑′=1.5A×R0+3V，∵电源的电压不变，∴0.5A×R0+6V=1.5A×R0+3V，解得：R0=3Ω， 电源的电压U=1.5A×R0+3V=1.5A×3Ω+3V=7.5V答案：B例3.在图中，已知R1=1Ω，R2=2Ω，R3=3Ω，电源的电压为6V，求电流表A1、A2和A的示数是多少． ( http: / / www.21cnjy.com )解答：电阻R1、R2和R3三个电阻并联，等效电路图如下图所示： ( http: / / www.21cnjy.com )∵电源的电压为6V，∴电阻R1、R2和R3两端的电压等于电源电压，而R1=1Ω，R2=2Ω，R3=3Ω，∴通过电阻R1的电流为：I1===6A，通过电阻R2的电流为：I2===3A，通过电阻R3的电流为：I3=═=2A而电流表A1测电阻R2、R3支路的电流之和，电流表A2测电阻R1、R2支路的电流之和，电流表A测量的是干路中的总电流，∴电流表A1的示数为：I23=I2+I3=3A+2A=5A，电流表A2的示数为：I12=I1+I2=6A+3A=9A，电流表A的示数为：I=I1+I2+I3=1A+2A+3A=11A．答：电流表A1，A2和A的示数分别为5A、9A和11A．知识梳理：知识点1：能量转化用电器通过实现了电能与其他形式的能量间 ( http: / / www.21cnjy.com )的转化，主要类型：1.电能转化为内能的电器：电炉、电饭煲、电热水器、电烙铁等；2.电能转化为机械能的电器有：电动抽水机、电风扇、抽油烟机、电动车等。知识点2：电能的测量：⑴电能表：可以显示用电器工作时所消耗的电能，也就是电流所做的功⑵电能表计量单位：千瓦·时　kW·h　俗称度——电功的单位1千瓦·时的含义：相当于功率为1 kW的用电器工作1h所消耗的电能1千瓦·时＝1000W·3600S=3.6*106J铭牌有关标识的意义：①“220伏、5（20）安”表示这个电能表的额定电压是220伏，额定电流为5安，允许通过的最大电流不能超过20安。②“600r/ kW·h”：电路每消耗1kW·h的电能，电能表的转盘转600圈。③计数方法：计数器上前后两次读数之差， ( http: / / www.21cnjy.com )就是这段时间内用户的用电度数。电能表计数器上显示着数字，计数器左边的4个格子显示的数字是用去电能的整数部分，最右边的格内显示的数字是用去电能的小数部分。72013 可记作7201.3 kW·h知识点3：电功率物理意义：电功率用来描述电流做功的快慢定义：电流单位时间内所做的功定义式：P=W/t单位：瓦特、千瓦，与机械功率单位一致额定电压和额定功率：⑴额定电压：用电器正常工作时的电压（用电器上标明的电压值就是额定电压）用U额表示⑵额定功率：用电器在额定电压下消耗的功率（用电器上标明的功率值就是额定功率）用P额表示实际电压和实际功率：⑴实际电压：用电器工作时两端的电压用U实表示⑵实际功率：用电器上实际电压所对应的功率用P实表示电灯亮度由灯泡的实际功率决定，实际电功率越大，灯泡越亮电功率的计算：⑴探究实验：发现U一定时，I越大则实际功率P越大；I一定时，U越大则实际功率P越大；所以电 器消耗的电功率，等于通过这个电器的电流与这个电器两端电压的乘积。⑵计算公式：P＝UI，由此可知，1瓦=1伏·安⑶公式变形：由公式P＝UI和欧姆定律I= U /R 可推得：P＝U2/R P=I2R（仅适应于纯电阻电路）9.公式P＝W/t 与P＝UI有什么不同？前者适用于电功率也适用于机械功率，后者仅能用来计算电功率知识点3：电功1.定义：电流所做的功2.公式：W=Pt＝UIt，根据欧姆定律可推导出：W＝I2Rt W=U2 t /R （仅适应于纯电阻电路）表明：电流的电功等于通过这段电路两端两端电压与通过这段电路的电流好通电时间的乘积3单位：焦耳，与机械功单位一致 1焦=1伏·安·秒二、同步题型分析一：电功和电功率的计算例1：一盏标有”220V 100 ( http: / / www.21cnjy.com )W”字样的电灯,它的电阻是多大？正常工作时通过灯丝的电流是多少？将它接到110伏的电路中,它的实际电功率是多大 (不考虑温度对电阻的影响)解：由题意，可知P=100W U=220V 根据公式P＝U2/R得R=U2/P=(100W)2/220V=45.5Ω根据公式P＝UI得I=P/U=100W/220V=0.45A接到110V电路中，P实=(110V)2/45.5Ω=25W例2：电饭煲，内部有两条电阻丝，每条电阻 ( http: / / www.21cnjy.com )丝的阻值都为110欧（电阻丝的阻值恒定不变）。电饭煲的额定功率从大到小有高、中、低三挡，额定电压是220伏。把电饭煲接在220伏的电源上，求：（1）把电饭煲的额定功率打到中档时，内部是一条电阻丝接入电路，通过它的电流多大？（2）把电饭煲的额定功率打到低档时，内部是两条电阻丝串联接入电路，电饭煲的电功率多大？ 答案：（1）2A（2）220W例3：某37英寸液晶电视机的铭牌上有“220V 200W”的字样，则该电视机正常工作1小时消耗 0.2 千瓦时的电能。例4：如图所示电路中，电源电压不变， ( http: / / www.21cnjy.com )灯的电阻不随温度变化。当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为36瓦；当开关S1、S2都断开时，灯L的功率为其额定功率的1/4，R2消耗的功率为2瓦；已知R1>R2，求灯L的额定功率。 答案：24W题型二：灯泡亮度与实际功率例1：灯泡的亮度由实际功率决定的甲乙丙 ( http: / / www.21cnjy.com )三盏白炽灯，规格分别为“220V、40W”“110V、40W”“36V、40W”，当它们均正常发光时，其亮度 （ D ）甲灯最亮 B、乙灯最亮 C、丙灯最亮 D、三灯一样亮例2：一只“10V、5W”的甲 ( http: / / www.21cnjy.com )灯和一只“6V、1．8W”的乙灯串联后接入电路中，两灯均能发光，比较它们的亮度(不考虑灯丝电阻随温度的变化)( C )? A、甲灯亮些 B、乙灯亮些 ? C、两灯一样亮 D、无法确定例3：如图4所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是A．电流表示数逐渐变大B．电压表示数逐渐变小C．电灯的亮度逐渐增强D．电路总功率逐渐变大答案：B题型三：结合电路图判断电功率的变化例1：如图所示，当滑动变阻器的滑片向左 ( http: / / www.21cnjy.com )移动时，电流表示数 变大 ，电压表示数 变大 ，灯泡的功率 变大 （填“变大”或“不变”或“变小”），灯泡亮度 变亮 （填“变亮”或“变暗”）。 例2：如图所示电路中，用电器R＝100欧， ( http: / / www.21cnjy.com )若要求用电器的功率在1瓦～2.25瓦的范围内变化，则（1）用电器两端的电压应在什么范围内变化？（2）选用的电源电压U至少应多大？（3）滑动变阻器R’的阻值范围至少应多大？答案：（1）10V～15V （2）15V （3）0-50Ω例3：如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动交阻器。闭合开关S后，滑动变阻器滑片自b向a移动的过程中 （ ）A．电压表v2的示数变小，电路消耗的总功率变小B．电压表Vl的示数不变，电路消耗的总功率变大C．电流表A的示数变大，电压表V，的示数与电流表A的示数之比变小D．电流表A的示数变大，电压表v2的示数与电流表A的示数之比变小答案：D例3：如图所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时，则（　　）　A．电流表A的示数变大B．电压表V的示数不变　C．电路消耗的总功率增大D．R2消耗的电功率先增大后减小答案：D题型四：实验测定小灯泡电功率 例：李翔用如图所示电路做“测量小灯泡电功率”实验，已知小灯泡的额定电压为2.5V。⑴李翔在连接电路前检查仪器，发现电流表指针如图甲所示，则李翔接下来的操作是 ▲ 。⑵电路正确连接后，闭合开关， ( http: / / www.21cnjy.com )移动滑片P，发观灯泡总不亮，且电流表无示数，但电压表示数接近3V，则故障原因可能是 ▲ 。⑶排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表指针如图乙所示，由此可知，小灯泡的额定功率为 ▲ W。⑷实验中，李翔通过移动滑动变阻器的滑片，多次测量通过小灯泡的电流和它两端的电压，在对测量的数据进行记录和处理时，李翔设计了右图表格，请你评价表格设计的合理性，并说明理由 ▲ 。答案：（1）将电流表指针调零 （2）灯炮断路 （3）0.7 （4）不合理 计算平均电功率没有实际意义三、课堂达标检测1、下列各种用电器中，将电能转化为机械能的是（ C ）A、电熨斗 B、电烤箱 C、电梯 D、电脑2、如图所示电路中，电源电压保持不变，开关S由断开到闭合，下列表述中正确的是（ D ）A. 电路总电阻变大 B. 电路总功率变小C. 电压表示数变小 D. 电流表示数变大3、下列几种电器铭牌的标示都涉及到“2A”字样，其中表示额定电流的是 （ B ） A. 滑动变阻器上标有“10Ω 2A” B. 家用电熨斗上标有“220V 2A” C. 电能表上标有“220V 2A” D. 某汽车用蓄电池标有“2A 10h”4、如图所示，从灯泡的铭牌可知甲灯的额 ( http: / / www.21cnjy.com )定电压为 220V ，额定功率为 25W 。乙灯的额定电压为 220V ，额定功率为 100W 。正常发光时通过甲灯的电流为 0.11A ，通过乙灯电流为 0.45A （保留小数点后2位）。 ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )5、灯泡L1和L2分别标有“220V、60W”、“220V、100W”字样，如果把两灯并联后接在220V的电路中，灯 L2 较亮；如果把两灯串联起来接在220V的电路中，灯 L1 较亮。 一顶太阳能风扇凉帽，凉帽的顶部装有一个 ( http: / / www.21cnjy.com )太阳能电池板，帽沿装有一个小型电风扇。电池板在太阳光的照射下，将 太阳能 能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2V，电流为50mA，若电风扇正常工作了l小时，电流做功为 216 焦。 7、如图所示，电源电压是6伏，灯泡L的电 ( http: / / www.21cnjy.com )阻是12欧（其阻值不随温度变化），滑动变阻器的最大阻值是12欧. 当滑片P移到最左端时，灯泡L正常发光，则灯泡L的额定功率是__3__瓦. 若滑片P移到最右端时，通过灯泡的电流是__0.25__安，灯泡L的实际功率是__0.75__瓦 ( http: / / www.21cnjy.com )8、小明家住农村，他家的厕所离房子有一段距离 ( http: / / www.21cnjy.com )，家人上厕所前都要带上手电筒，很不方便，若灯整夜开着又很浪费电。他想利用所学的知识对厕所的照明电路进行适当改装，将“220V 40W”的灯泡、阻值为990Ω的电阻和开关S、S1连成如图所示的电路。天黑后，S处于闭合状态，当无人入厕所时，开关S1断开，此时灯较暗，但能起到指示作用；当有人入厕所时，闭合开关S1，灯泡正常发光，起到照明作用。（1）当S、S1都闭合时，电阻R处于 短路 状态（填“短路”、“断路”或“通路”）；（2）当灯起指示作用时，通过电阻R的电流是多少安？ 0.1A（3）通过计算说明无人入厕所时和有人入厕所时，电路消耗的功率哪个大？有人如厕时大 ( http: / / www.21cnjy.com )9、把一个电阻值为12欧的小灯泡和电 ( http: / / www.21cnjy.com )阻R并联在一电路中，灯泡正常发光，干路中的电流为2安；如果再把它们串联起来接在另一电路中，小灯泡的实际功率是它的额定功率的1/4，R两端的电压是1伏。求电阻R的阻值和小灯泡的额定电压。 答案：4Ω；6V10、学生的膳食结构越来越受到学校、家庭和社会的重视。妈妈为了改善小红的早餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意图和铭牌如下： ( http: / / www.21cnjy.com )（1）计算豆浆机正常工作时的最大电流。 （2）豆浆机做一次豆浆，若电动机累计工作3分钟，电阻丝累计加热12分钟，则总共消耗多少电能？答案：（1）3.64A（2）603kJ11、随着生活水平的提高，家用电器在日 ( http: / / www.21cnjy.com )常生活中已不可缺少。小明家所有家用电器正常工作时的总功率为2200瓦。其中电热水壶的铭牌如下表所示，某一天在家里用电热水壶烧开水，电热水壶能正常工作。已知电热水壶的阻值不变。求：电热水壶的铭牌额定电压220伏频率50赫兹额定功率880瓦容积2升小明家所用熔断器的额定电流应等于或稍大于多少安？这个电热水壶正常工作时的电阻为多少欧？这个电热水壶正常工作600秒所消耗的电能为多少焦？若电热水壶实际工作电压为110伏，电热水壶的实际功率为多大？解：①根据P＝UI得，I总= P总/ U ( http: / / www.21cnjy.com )=2200瓦/220伏=10安。熔断器的额定电流等于或稍大于10安。②已知电热水壶的额定功率P额=880瓦，根据P实＝U实2/R=得，R壶= U实2/P实=（220伏）2/880瓦=55欧。③根据P＝W/t知，W壶＝P壶 t=880瓦×600s=5.28×105焦④根据P实＝U实2/R=（110伏）2/55欧=220瓦。 点评：解答此类题关键是正确选择和灵活运用P＝UI、P＝U2/R和P=I2R等公式。课后作业1： 三峡工程水电站的年发电量在847亿千瓦时以上。“千瓦时”是下列哪种科学量的单位？ （ ）A. 时间 B. 电荷量 C. 电功率 D. 电功 2： 根据灯泡铭牌（如图）所给信息判断，下列说法中正确的是（ ） ( http: / / www.21cnjy.com )A. 灯泡适宜在25V的电路中使用 B. 灯泡在电压低于220V时，就不发光C. 灯泡在任何情况下工作时，电功率都是25WD. 灯泡在220V的电压下工作时，电功率是25W3： 1千瓦时的电能可供标有“PZ220－40”的灯泡正常工作 （ ）A. 4.5小时； B. 0.025小时； C. 1小时； D. 25小时4： 一盏电灯上标着“220V 100W”，若将它接入110V的电源的两端，下面说法中正确的是（ ）A. 它的额定功率变为原来的一半； B. 通过它的电流强度变为原来的；C. 它的实际功率变为原来的； D. 它的实际功率变为原来的5： 一个灯泡标有“220V 40W”的字样，当把它接到110V的电路上时，它的实际电功率是：（ ）A. 40W B. 19.8W C. 10W D. 无法确定6： 有两个分别标有“6V 2W” ( http: / / www.21cnjy.com )和“12V 8W”字样的电灯泡，如果将它们串联在电路中，使其中一个灯光恰能正常发光，则加在串联电路两端的电压是 （ ）A. 6伏特 B. 12伏特 C. 18伏特 D. 24伏特7： 把两个灯泡串联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列说法中正确的是（ ）A. 通过L1的电流大 B. 通过L2的电流大C. L1两端的电压大 D. L2两端的电压大8： 现有两个不同规格的灯泡L1“P ( http: / / www.21cnjy.com )Z 220V-40W”和L2“PZ 220V-60W”，把它们接入电路. 正常发光时的电阻分别为R1、R2，则 （ ）A. R1> R2. B. R1= R2 C. R1< R2 D. 无法确定两者关系9： 有5Ω和10Ω的两个定值电阻，先 ( http: / / www.21cnjy.com )将它们串联，后将它们并联接在同一个电源上，则关于它们两端的电压和消耗的电功率的关系是 （ ）A. 串联时，电压之比是1：2，电功率之比是2：1B. 串联时，电压之比是2：1，电功率之比是1：2C. 并联时，电压之比是1：1，电功率之比是2：1D. 并联时，电压之比是1：1，电功率之比是1：210： 如果加在定值电阻两端 ( http: / / www.21cnjy.com )的电压从8伏增加到10伏时，通过定值电阻的电流相应变化了0.2A，则该定值电阻所消耗的电功率的变化量是（ ）A. 0.4瓦 B. 2.8瓦 C. 3.2瓦 D. 3.6瓦11： 对于下图电能表中的各种数据，说法不正确的是（ ） ( http: / / www.21cnjy.com )A. 电能表正常工作时的电压一定为220V，电流一定为10AB. 每消耗1kW·h的电能，电能表的转盘转3000rC. 同时使用的用电器总功率不能超过2200 WD. 电能表读数的单位是kW·h12：电阻R1：R2=3： ( http: / / www.21cnjy.com )1，若将它们串联在电源两端，相同时间内电流做功之比W1：W2= ；电功率之比P1：P2= 。13： 将一个标有“36V 18W”的灯泡 ( http: / / www.21cnjy.com )接入电路中，测得通过灯泡的电流是0.4安，那么灯泡的实际功率 额定功率（填“大于”或“小于”）。14：一只电能表的表盘上标有“3000 R/ ( http: / / www.21cnjy.com )kW·h”字样，它表示______________，若只让一个待测电灯单独工作，测出180 s内转盘转了15转，则电流做的功是______kW·h=_______J。待测电灯的电功率是_________W，若电灯两端的电压减半，720 s内转盘将转_______转.15.：一只电烙铁标有“220Ｖ、75Ｗ”字 ( http: / / www.21cnjy.com )样，其中“220Ｖ”表示 ，“75Ｗ”表示 。该电烙铁正常工作时通过的电流强度是 ，电阻是 ，正常工作30分钟，消耗电能 度。若实际加在该电烙铁上的电压是200伏，则它的实际功率是 。16：电流在1s 内做的功叫 ( http: / / www.21cnjy.com )做 ，是反映电流做功 的物理量。某段电路两端电压为3 V，5s 内电流做功20J，这段电路消耗的电功率是 ；这段电路的电阻是 。17：一个“12V 7.2W”的灯，接入电路正常工作5分钟。求：（1）灯的额定电流；（2）灯丝电阻；（3）电流所做的功。18： 妈妈买了一辆电动车，回家 ( http: / / www.21cnjy.com )后却发现一个难题：车库里只有一盏灯，但没有充电用的插座. 爸爸打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座. 接好后插上电器，却发现电灯亮了，但亮度明显偏暗. （1）造成这一现象的原因是由于连接错误而导致充电器与电灯 联. （2）正确连接后充电器与电灯都能正常工作了 ( http: / / www.21cnjy.com ). 爸爸发现充电器上标有“输入电压220V，输出功率100W”. 电动车一次充电需要6小时. 请计算一次充电消耗的电能为多少千瓦时？答案：1. D 2. D 3. D 4. C 5. C 6. B 7. C 8. A 9. C 10. D 11. A 12.3:1 3:1 13.小于 14. 接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上转盘转过3000转 5×10-3 1.8×104 100 15解析：第一问很简单，第二问开始解答：W=15R/3000 R/kW·h=5×10-3 kW·h=1.8×104JP=W/t=1.8×104J/180s=100W 最后一问，当电压减半，则电功率变为原来的四分之一，所以在720 s内转盘将转15转。15. 这只电烙铁的额定电压是220V 额定功率是75W 0.34A 645.33欧 0.0375 61.98W16. 电功率 快慢 4W 2.25欧17. 解：（1）由P=UI得：I=P/U=7.2W/12V=0.6A（2）由I=U/R得：R=U/I=12V/0.6A=20Ω （3）由P=W/t得：W=Pt=7.2W×300s=2160J18. 解：（1）串（2）方法一： ( http: / / www.21cnjy.com )W=Pt=0.1千瓦×6小时=0.6千瓦时 方法二：I=P/U=l00瓦/220伏=0.455安 W=UIt=220伏×0.455安×6×3600秒=2.16×106焦=0.6千瓦时 答：一次充电消耗的电能为0.6千瓦时.
