17.2 欧姆定律

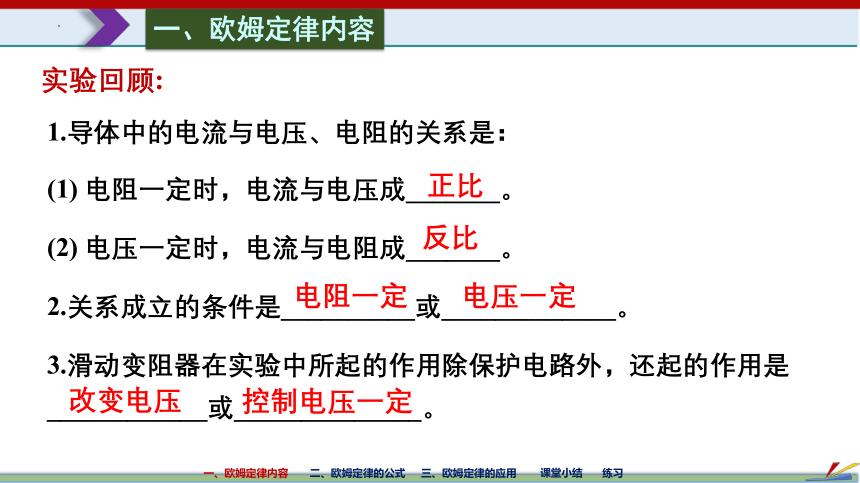

1.导体中的电流与电压、电阻的关系是：
(1) 电阻一定时，电流与电压成_______。
(2) 电压一定时，电流与电阻成_______。
2.关系成立的条件是__________或_____________。
3.滑动变阻器在实验中所起的作用除保护电路外，还起的作用是____________或______________。
正比
反比
电阻一定
电压一定
改变电压
控制电压一定
实验回顾:
2.适用于纯电阻电路。
即，电能全部转化为内能的电路，
如：白炽灯，电炉丝、电饭锅、电热水器等。

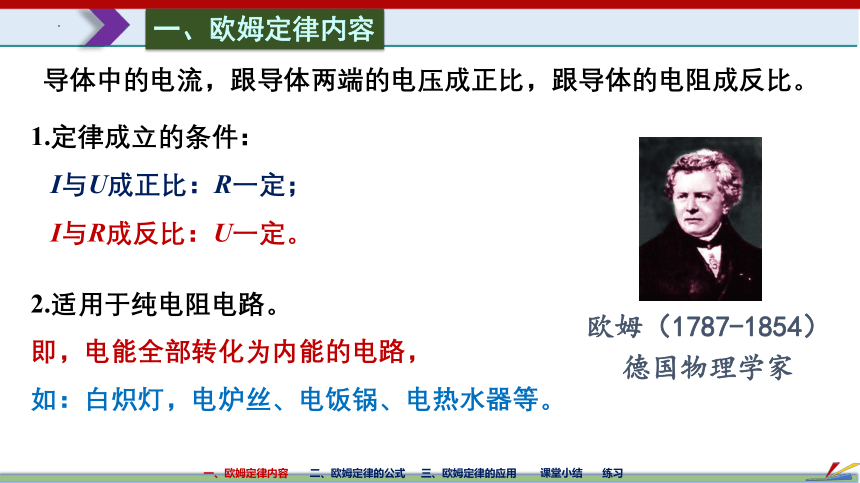

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆（1787-1854）
德国物理学家
1.定律成立的条件：
I与U成正比：R一定；
I与R成反比：U一定。

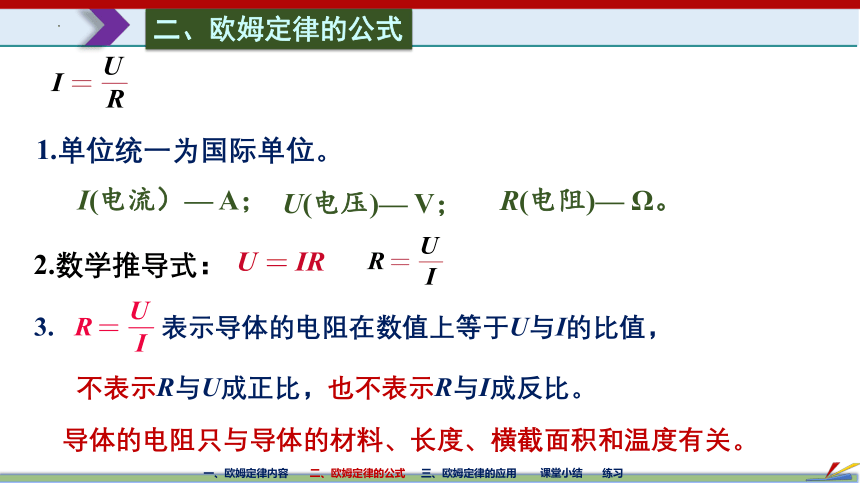

1.单位统一为国际单位。
2.数学推导式：
I(电流）— A；
U(电压)— V；
R(电阻)— Ω。
3. 表示导体的电阻在数值上等于U与I的比值，
不表示R与U成正比，也不表示R与I成反比。
导体的电阻只与导体的材料、长度、横截面积和温度有关。
U、I和R是对应于同一段电路、同一电路状态的物理量。
(研究对象)
4.对应性：

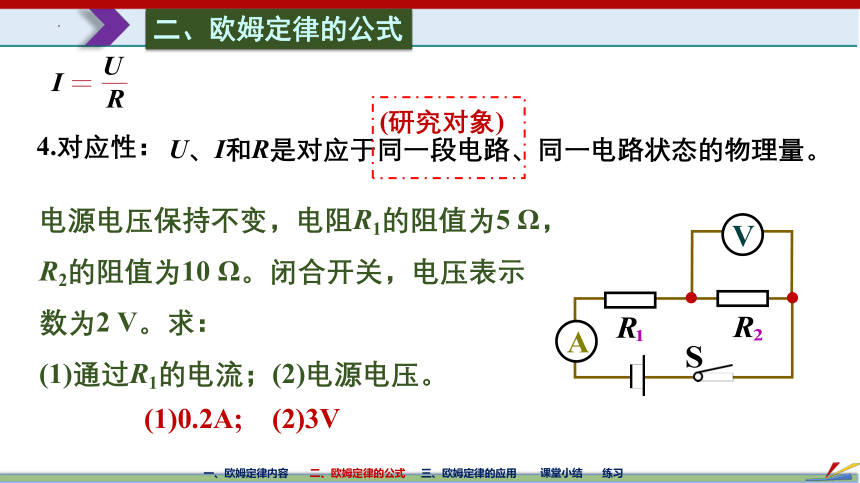

电源电压保持不变，电阻R1的阻值为5 Ω，R2的阻值为10 Ω。闭合开关，电压表示数为2 V。求：
(1)通过R1的电流；(2)电源电压。
(1)0.2A; (2)3V
U、I和R是对应于同一段电路、同一电路状态的物理量。
(研究对象)
(研究状态
或过程)
4.对应性：
滑片P在a点时，电压表的示数是6V；
滑片P在b点时，电流表的示数是0.1A；
滑动变阻器标有“20Ω 2A”字样，
求：R1的值。

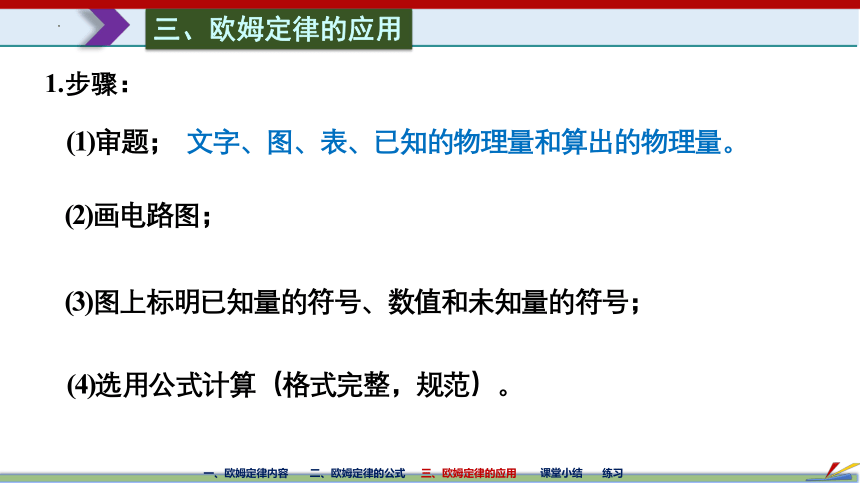

(1)审题；
1.步骤：
文字、图、表、已知的物理量和算出的物理量。
(2)画电路图；
(3)图上标明已知量的符号、数值和未知量的符号；
(4)选用公式计算（格式完整，规范）。

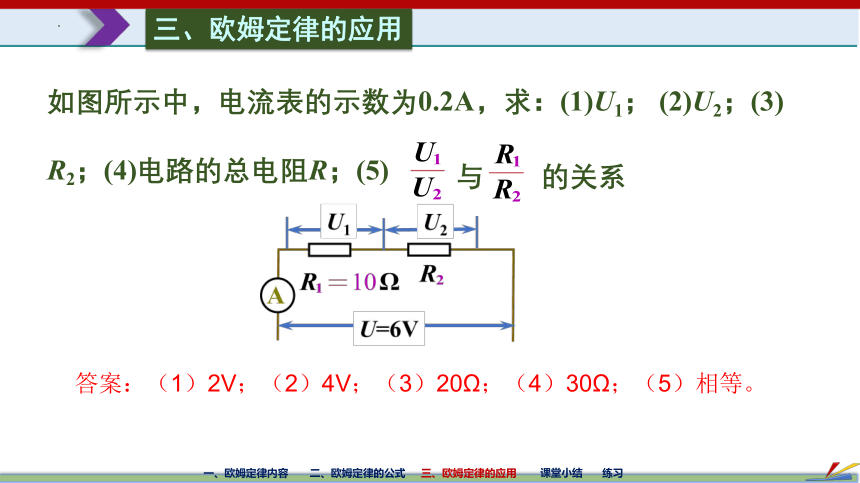

如图所示中，电流表的示数为0.2A，求：(1)U1； (2)U2；(3) R2；(4)电路的总电阻R；(5)
答案：（1）2V；（2）4V；（3）20Ω；（4）30Ω；（5）相等。
与 的关系
滑片在a点时，电流表示数0.6A；滑片在b点时，电流表示数0.2A，求：
(1)R1；(2) R2的最大阻值；(3)滑片在中点时电流表示数。
(1) 10Ω；(2) 20Ω；(3) 0.3A

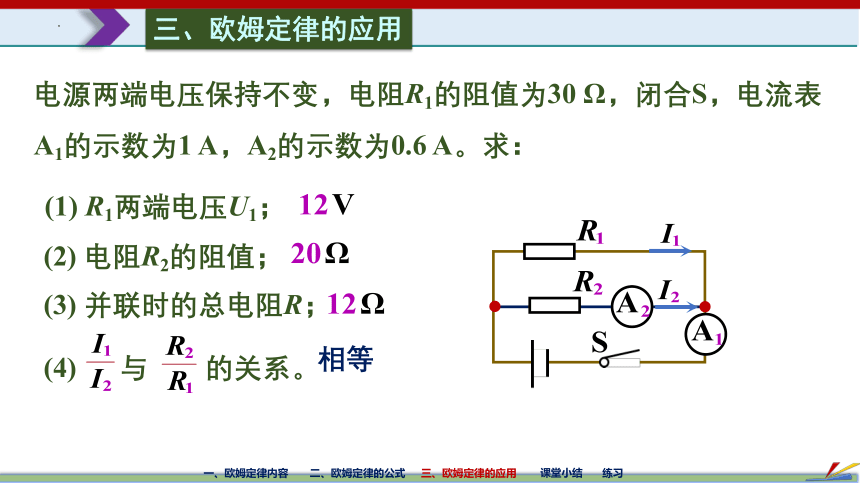

电源两端电压保持不变，电阻R1的阻值为30 Ω，闭合S，电流表A1的示数为1 A，A2的示数为0.6 A。求：
(4) 与 的关系。
(1) R1两端电压U1；
(2) 电阻R2的阻值；
(3) 并联时的总电阻R；
相等

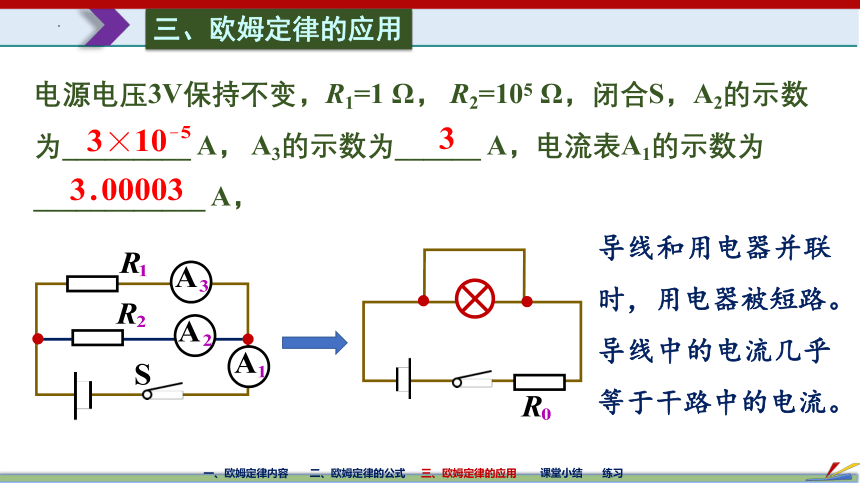

电源电压3V保持不变，R1=1 Ω， R2=105 Ω，闭合S，A2的示数为_________ A， A3的示数为______ A，电流表A1的示数为____________ A，
导线和用电器并联时，用电器被短路。导线中的电流几乎等于干路中的电流。

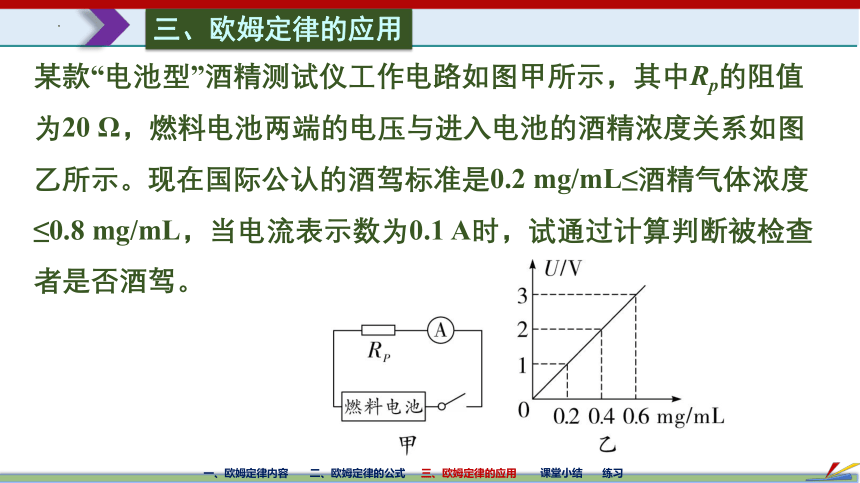

某款“电池型”酒精测试仪工作电路如图甲所示，其中Rp的阻值为20 Ω，燃料电池两端的电压与进入电池的酒精浓度关系如图乙所示。现在国际公认的酒驾标准是0.2 mg/mL≤酒精气体浓度≤0.8 mg/mL，当电流表示数为0.1 A时，试通过计算判断被检查者是否酒驾。
解：由题知Rp＝20 Ω，当通过RP的电流为0.1 A时．由 可知，
Rp两端的电压
URp＝IRp＝0.1 A×20 Ω＝2 V
观察图乙可知当URp＝2 V时，酒精气体浓度为0.4 mg/mL由题知，
0.4 mg/mL在酒驾标准范围内，所以检查者酒驾．
汽车大灯通常有“远光灯”和“近光灯”两种照明方式。已知汽车大灯两端电压为12 V且保持不变，当启动“近光灯”时，此时车灯的电阻为1.6 Ω，则通过灯丝的电流为____A。当启动“远光灯”时，通过灯丝的电流为15 A，此时“远光灯”的电阻为____Ω。
7.5
0.8
如图所示电路，电源电压可调．当将CD间接入电流表，电源电压调至3 V时，闭合开关，电流表的示数为0.5 A，则R0的阻值为____Ω；断开开关，重新调节电源电压，并在AB间接入电压表，此时电流表的示数为0.3A，则电压表的示数为________V。
6
1.8
如图甲所示的电路中，电源电压恒为6 V。闭合开关后，电流表的指针偏转情况如图乙所示，R的阻值为________Ω。
15或3
如图所示为定值电阻A、B的I－U图像。由图像可知，电阻A的阻值________(选填“大于”“小于”或“等于”)电阻B的阻值，若加在电阻A两端的电压为6 V，则通过电阻A的电流为________A。
小于
0.6
如图，是通过某一灯泡的电流随灯泡两端电压变化的关系图像。当灯泡两端电压为9 V时，灯泡恰好正常发光。此时灯泡的电阻为_____Ω，仔细观察图像，你能得出的结论是__________________________。
6
小灯泡的电阻不是一个定值
一只电流表若选择量程为0～3 A时，其内部电阻值约为0.2 Ω，把它直接接在一节新干电池的两端，请通过计算说明这种接法是否可行？
一只电流表若选择量程为0～3 A时，其内部电阻值约为0.2 Ω，把它直接接在一节新干电池的两端，请通过计算说明这种接法是否可行？
解：电流表内部阻值R＝0.2 Ω，电压U＝1.5 V
由 得，通过电流表的电流 ，电流表的量程为0～3 A，将电流表直接接在新干电池两端时，通过的电流大于量程中的最大值3 A，会损坏电流表，所以接法不可行．
电源电压不变，两定值电阻的连接方式如图甲所示，R2＝50 Ω。
(1) 当开关S和S1闭合时，电流表的示数如图乙所示，电压表示数如图丙所示，求定值电阻R1的阻值；
(2) 当开关S和S2闭合时，求电压表和电流表的示数。
解：(1)当开关S和S1闭合时，电路中R1单独工作，电压表测电源电压，电流表测通过R1的电流．由图乙可知，电流表的示数I＝0.4 A，电压表的示数为U＝12 V，由 得，定值电阻R1的阻值
(2)当开关S和S2闭合时，电路中R2单独工作，电压表依旧测电源电压，故电压表的示数仍为U＝12 V．由题知，定值电阻的阻值R2＝50 Ω，由
得，电流表示数
知识点1：欧姆定律
(1) 内容：导体中的电流，跟导体两端的电压成_______，跟导体的电阻成_______。
(2) 表达式：_ _______，可以用变形式________来求电阻，可以用变形式_________来求此刻加在电阻两端的电压。
正比
反比
知识点2：欧姆定律的适用条件
(1) 同一性，三个物理量必须对于同一个电阻而言；
(2) 同时性；
(3) 纯电阻电路，即电流通过导体将电能全部转化为内能的电路，比如灯泡、电饭锅、电热毯等。
下列对欧姆定律公式 的理解错误的是( @6@ )
A. 对某一段导体来说，导体中的电流跟它两端的电压成正比
B. 在相同电压的条件下，不同导体中的电流跟电阻成反比
C. 导体中的电流既与导体两端的电压有关，也与导体的电阻有关
D. 因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关
D
由欧姆定律公式 变形可得 ，以下说法正确的是( @7@ )
A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.导体的电阻跟它两端的电压和通过它的电流无关
D.导体的电阻由它两端的电压和通过它的电流的比值决定
C
下列结论正确的是( @8@ )
A. 当电压增大2倍时，电阻 增大2倍
B. 当电流增大2倍时，电阻 减小2倍
C. 电阻是导体本身的性质，当电压为零时，电阻的阻值不变
D. 当电压为零时，电阻 也为零
C
粗细相同的两根铝导线，长度关系是 ，串联接入电路后，其通过的电流和两端电压的关系是( @9@ )
A. ， B. ，
C. ， D. ，
C
一个阻值为 的电阻，测得通过它的电流为 ，那么此时加在这个电阻两端的电压为( @10@ )
A. B. C. D.
D
