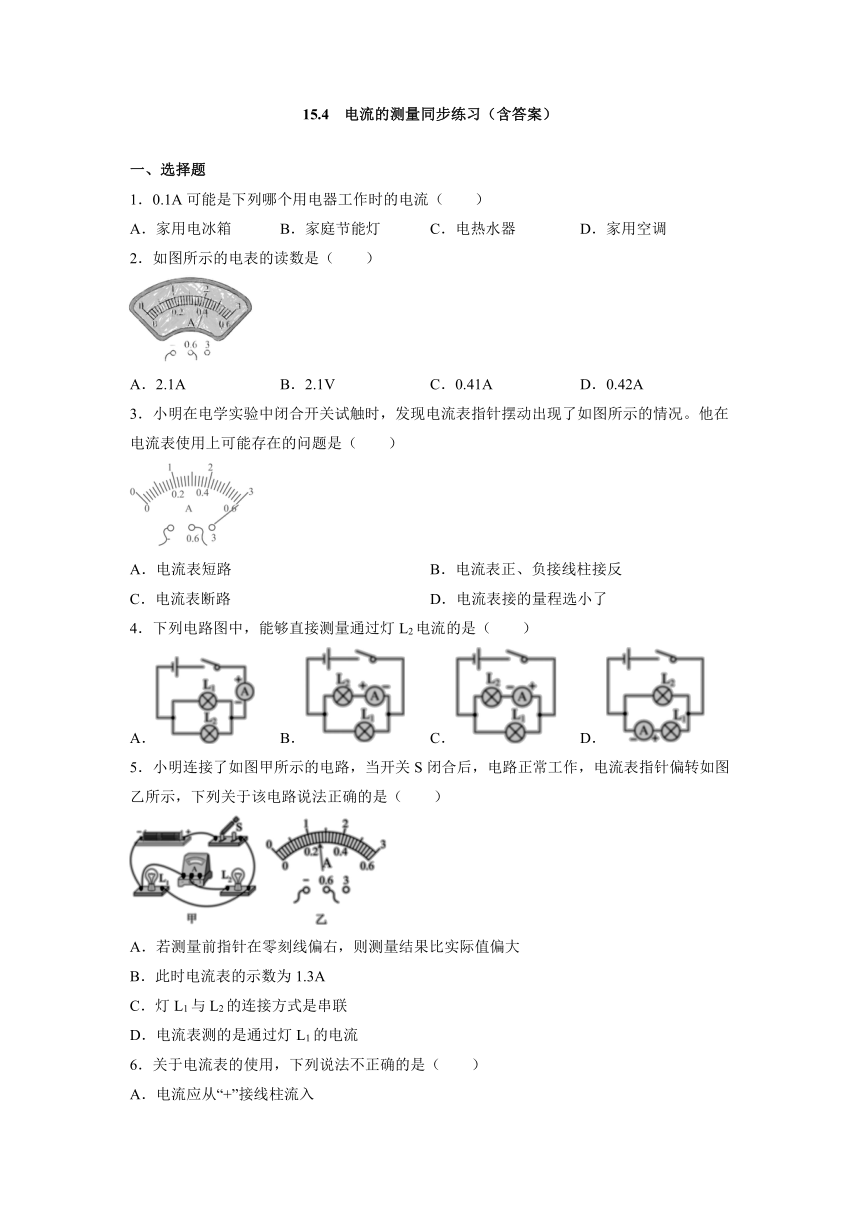

15.4 电流的测量同步练习（含答案）
一、选择题
1．0.1A可能是下列哪个用电器工作时的电流（　　）
A．家用电冰箱 B．家庭节能灯 C．电热水器 D．家用空调
2．如图所示的电表的读数是（　　）

A．2.1A B．2.1V C．0.41A D．0.42A
3．小明在电学实验中闭合开关试触时，发现电流表指针摆动出现了如图所示的情况。他在电流表使用上可能存在的问题是（　　）

A．电流表短路 B．电流表正、负接线柱接反
C．电流表断路 D．电流表接的量程选小了
4．下列电路图中，能够直接测量通过灯L2电流的是（　　）
A． B． C． D．
5．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（　　）

A．若测量前指针在零刻线偏右，则测量结果比实际值偏大
B．此时电流表的示数为1.3A
C．灯L1与L2的连接方式是串联
D．电流表测的是通过灯L1的电流
6．关于电流表的使用，下列说法不正确的是（　　）
A．电流应从“+”接线柱流入
B．任何情况下都不能把电流表直接连到电源的两极

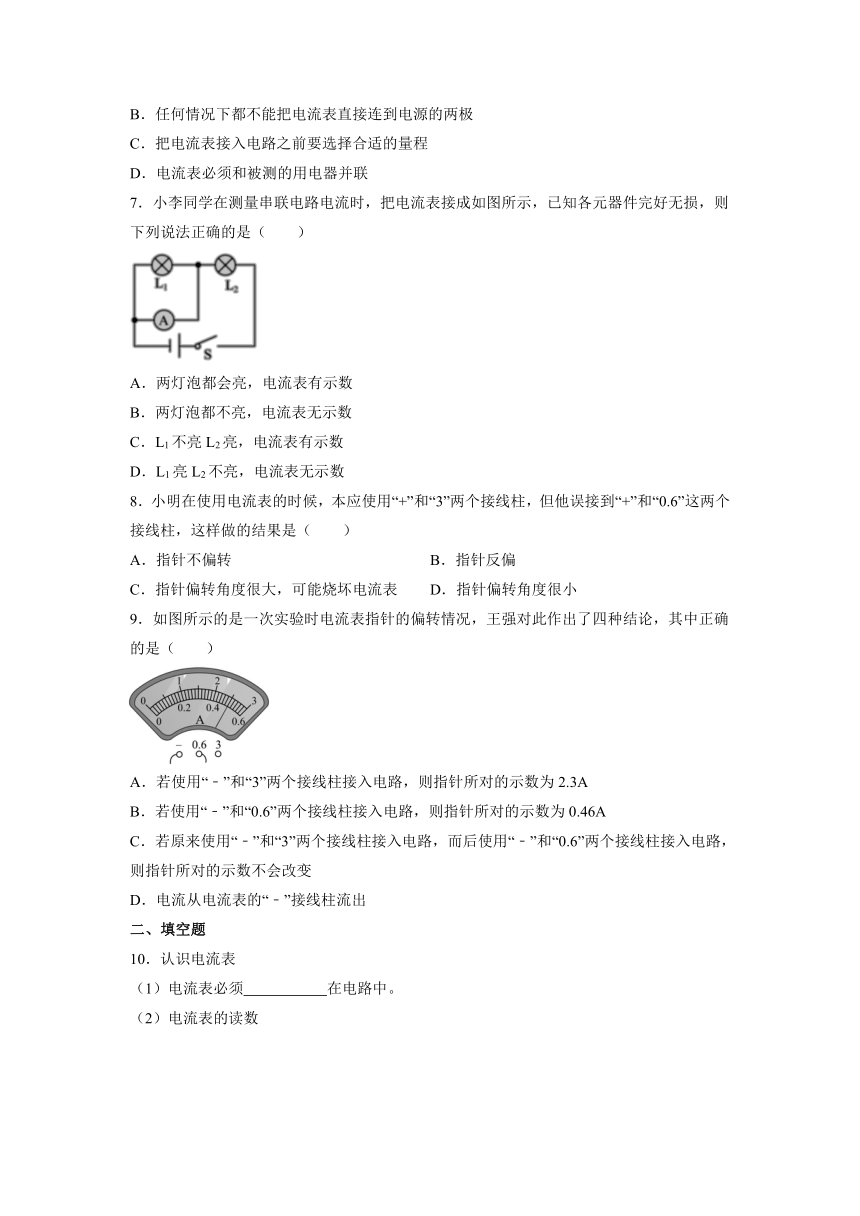

C．把电流表接入电路之前要选择合适的量程
D．电流表必须和被测的用电器并联
7．小李同学在测量串联电路电流时，把电流表接成如图所示，已知各元器件完好无损，则下列说法正确的是（　　）
A．两灯泡都会亮，电流表有示数
B．两灯泡都不亮，电流表无示数
C．L1不亮L2亮，电流表有示数
D．L1亮L2不亮，电流表无示数
8．小明在使用电流表的时候，本应使用“+”和“3”两个接线柱，但他误接到“+”和“0.6”这两个接线柱，这样做的结果是（　　）
A．指针不偏转 B．指针反偏
C．指针偏转角度很大，可能烧坏电流表 D．指针偏转角度很小
9．如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中正确的是（　　）
A．若使用“﹣”和“3”两个接线柱接入电路，则指针所对的示数为2.3A
B．若使用“﹣”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46A
C．若原来使用“﹣”和“3”两个接线柱接入电路，而后使用“﹣”和“0.6”两个接线柱接入电路，则指针所对的示数不会改变
D．电流从电流表的“﹣”接线柱流出
二、填空题
10．认识电流表
（1）电流表必须 在电路中。
（2）电流表的读数

A A A
11．如图所示，若要将两灯变为并联电路，则应该闭合开关 ，此时电流表测的是 的电流（选填“L1”、“L2”或“L1和L2”）。

12．计算器中的电流很小，大约100μA，100μA＝ mA＝ A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。
13．如图所示为电流表的刻度盘，当使用“0”、“0.6A”这两个接线柱时，表盘上每个大格表示 ，每个小格表示 ，指针示数为 ；当使用“0”、“3A”这两个接线柱时，表盘上每个大格表示 ，每个小格表示 ，指针示数为 。
14．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： 。
15．一位同学使用有0.6A和3A两个量程的电流表测电路中的电流，经过试触选用为宜，但这个量程刻度盘已经模糊不清，无法读数了，另一位同学从的刻度盘上看到指针正好指在2.3A处，从而判断出，实际电流值是 A。
三、作图题
16．根据如图所示的电路图，用笔画线代替导线，连接实物电路。
17．请你把如图1所示的实物电路的电路图画图2所示的虚线框内。

四、实验题
18．如图所示，在用电流表测电流的实验中：
（1）为确保电路安全，实验前开关应 ，电流表应用 法选择量程；
（2）若某同学连接的电路如图甲所示，电路为 （选填“串联”、“并联”），电流表测的是灯 的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是 A；
（3）只需改动一根导线就可测得总电流，请在图甲中用“×”号指出需改动的导线，并在图中画出正确的电路连线；
（4）若合上开关后，灯均正常发光，电流表指针偏转角度太小，那么原因可能是 。
A．电源供电不足 B．开关处接触不良
C．电流表被短路 D．电流表量程选太大
参考答案
1．B
2．D
3．D
4．C
5．A
6．D
7．C
8．C
9．D
10．串联 0.32 0.58 1.4
11．S1、S3 L2
12．0.1 1×10﹣4 2×108
13．0.2A 0.02A 0.48A 1A 0.1A 2.4A
14．电流表正、负接线柱接反 电流表所选量程偏大 电流表所选量程偏小
15．0.46
16．
17．
18．断开 试触 并联 L2 0.46 D
