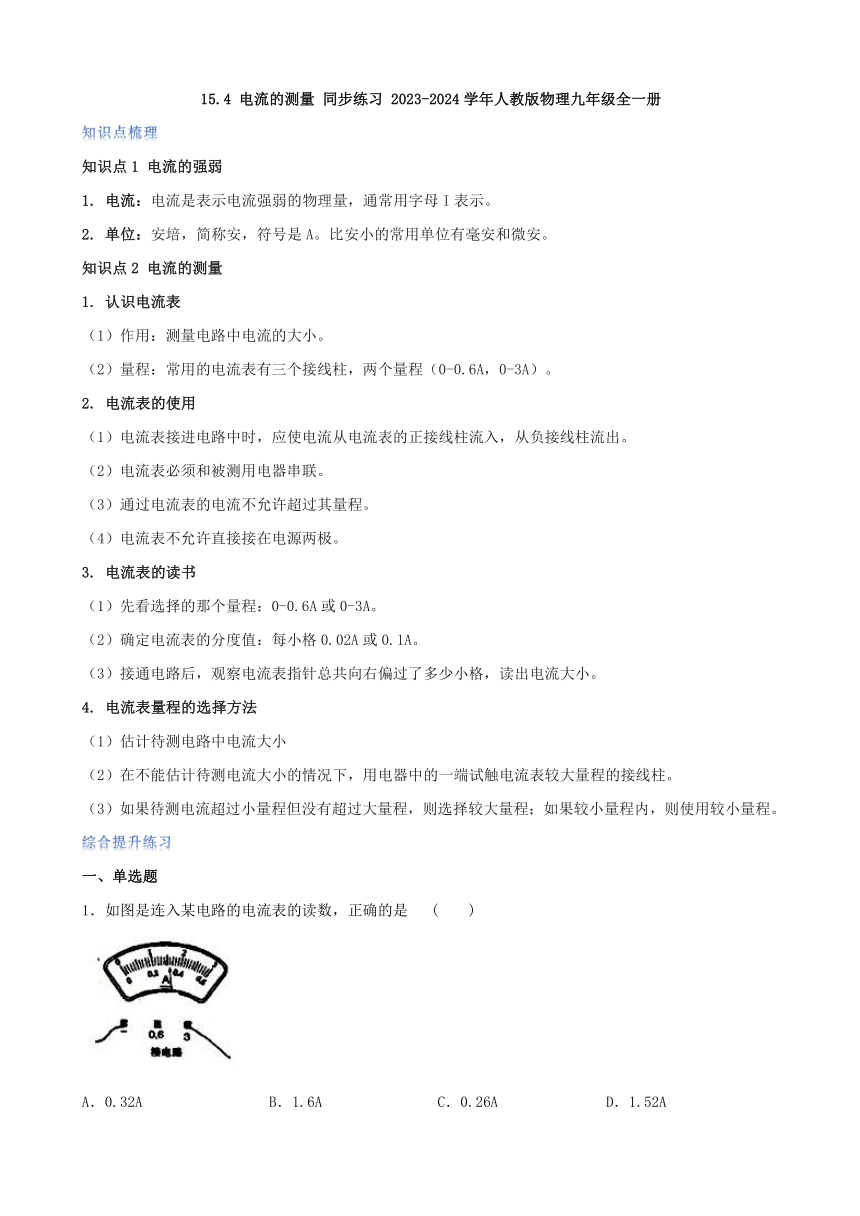

知识点梳理
知识点1 电流的强弱
1. 电流：电流是表示电流强弱的物理量，通常用字母I表示。
2. 单位：安培，简称安，符号是A。比安小的常用单位有毫安和微安。
知识点2 电流的测量
1. 认识电流表
（1）作用：测量电路中电流的大小。
（2）量程：常用的电流表有三个接线柱，两个量程（0-0.6A，0-3A）。
2. 电流表的使用
（1）电流表接进电路中时，应使电流从电流表的正接线柱流入，从负接线柱流出。
（2）电流表必须和被测用电器串联。
（3）通过电流表的电流不允许超过其量程。
（4）电流表不允许直接接在电源两极。
3. 电流表的读书
（1）先看选择的那个量程：0-0.6A或0-3A。
（2）确定电流表的分度值：每小格0.02A或0.1A。
（3）接通电路后，观察电流表指针总共向右偏过了多少小格，读出电流大小。
4. 电流表量程的选择方法
（1）估计待测电路中电流大小
（2）在不能估计待测电流大小的情况下，用电器中的一端试触电流表较大量程的接线柱。
（3）如果待测电流超过小量程但没有超过大量程，则选择较大量程；如果较小量程内，则使用较小量程。
综合提升练习
一、单选题
1．如图是连入某电路的电流表的读数，正确的是 (　　)
A．0.32A B．1.6A C．0.26A D．1.52A

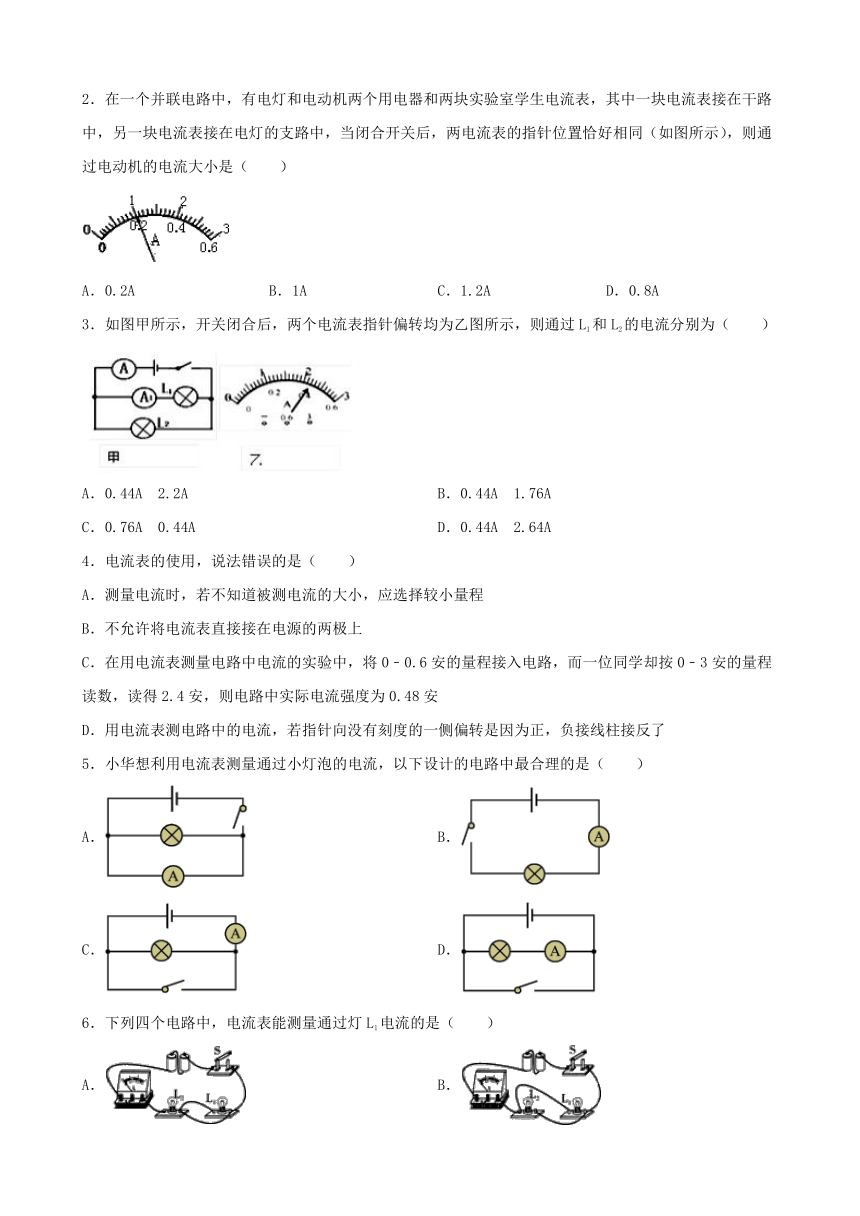

2．在一个并联电路中，有电灯和电动机两个用电器和两块实验室学生电流表，其中一块电流表接在干路中，另一块电流表接在电灯的支路中，当闭合开关后，两电流表的指针位置恰好相同（如图所示），则通过电动机的电流大小是（　　）
A．0.2A B．1A C．1.2A D．0.8A
3．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（　　）
A．0.44A 2.2A B．0.44A 1.76A
C．0.76A 0.44A D．0.44A 2.64A
4．电流表的使用，说法错误的是（　　）
A．测量电流时，若不知道被测电流的大小，应选择较小量程
B．不允许将电流表直接接在电源的两极上
C．在用电流表测量电路中电流的实验中，将0﹣0.6安的量程接入电路，而一位同学却按0﹣3安的量程读数，读得2.4安，则电路中实际电流强度为0.48安
D．用电流表测电路中的电流，若指针向没有刻度的一侧偏转是因为正，负接线柱接反了
5．小华想利用电流表测量通过小灯泡的电流，以下设计的电路中最合理的是（　　）
A． B．
C． D．
6．下列四个电路中，电流表能测量通过灯L1电流的是（　　）
A． B．
C． D．

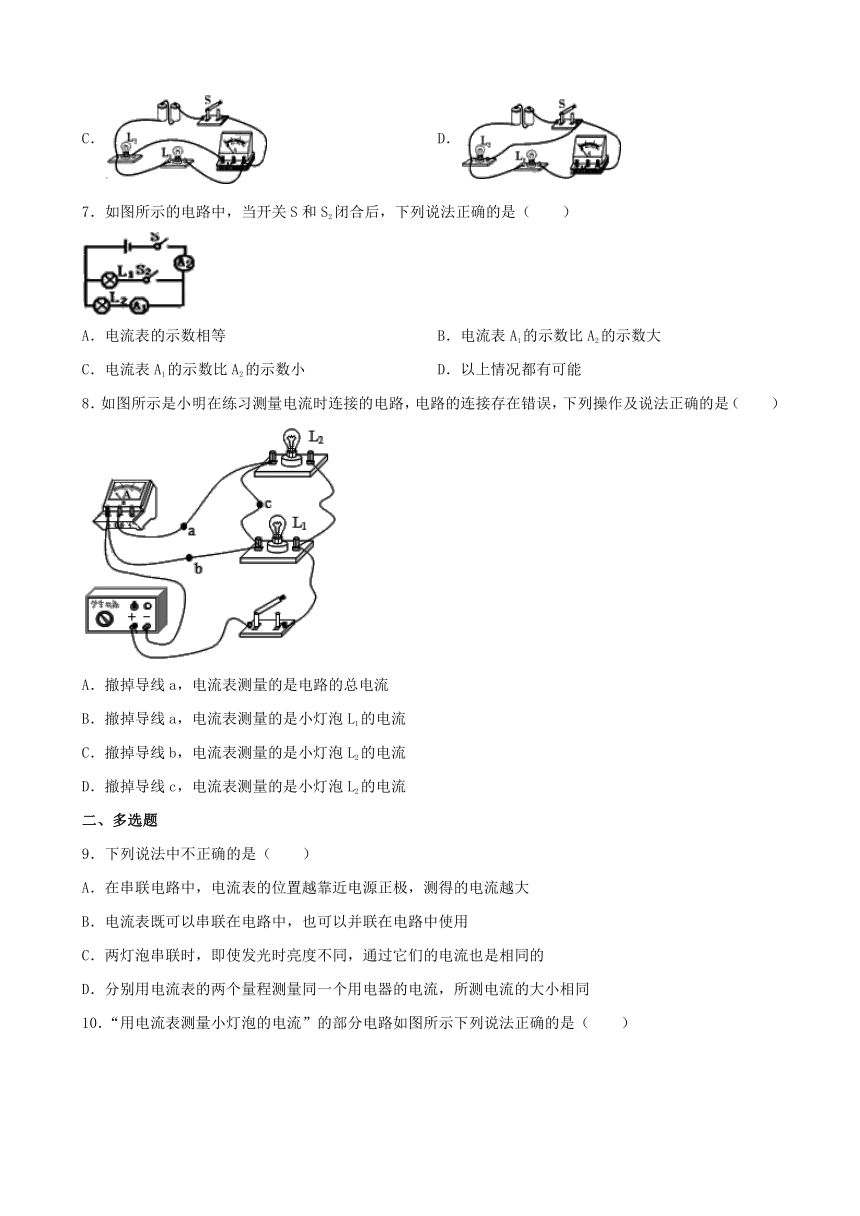

7．如图所示的电路中，当开关S和S2闭合后，下列说法正确的是（　　）
A．电流表的示数相等 B．电流表A1的示数比A2的示数大
C．电流表A1的示数比A2的示数小 D．以上情况都有可能
8．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
二、多选题
9．下列说法中不正确的是（　　）
A．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大
B．电流表既可以串联在电路中，也可以并联在电路中使用
C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的
D．分别用电流表的两个量程测量同一个用电器的电流，所测电流的大小相同

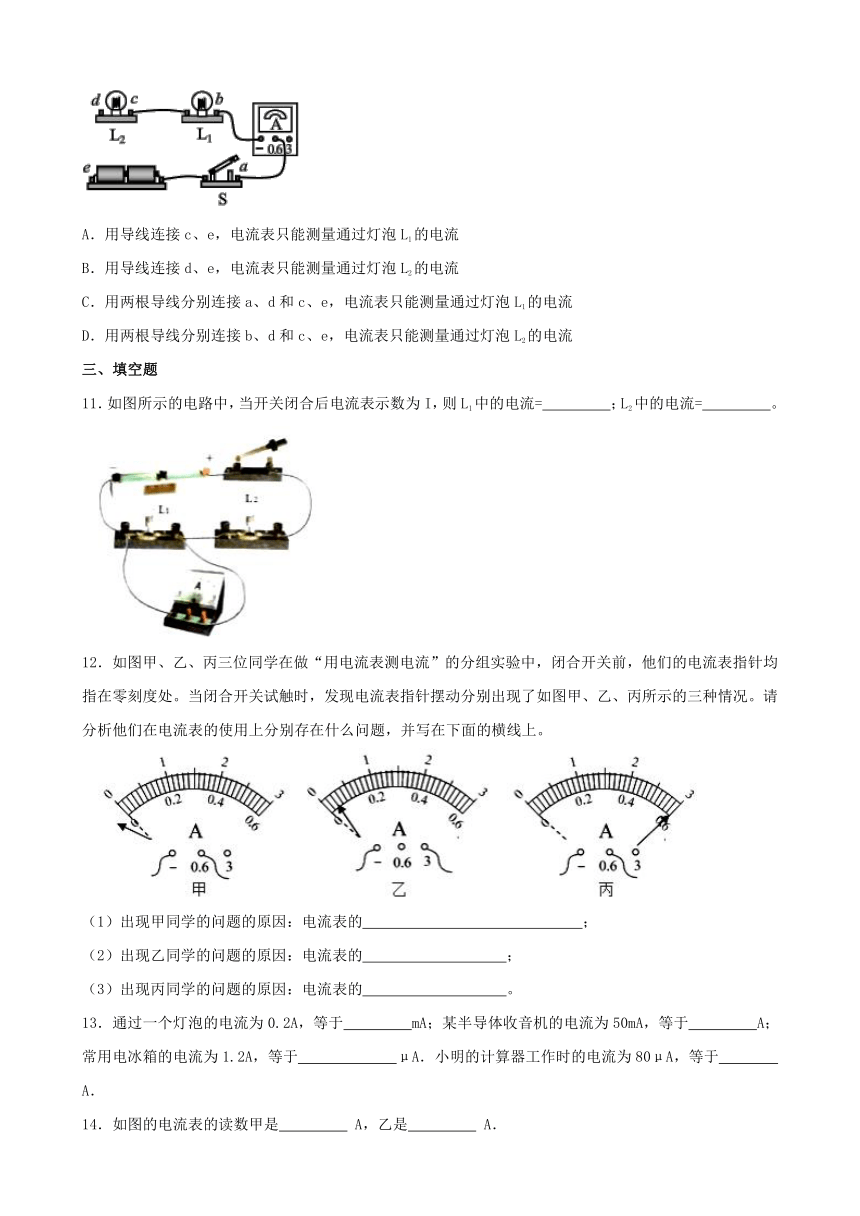

10．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（　　）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
三、填空题
11．如图所示的电路中，当开关闭合后电流表示数为I，则L1中的电流=　 　；L2中的电流=　 　。
12．如图甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
（1）出现甲同学的问题的原因：电流表的　 　；
（2）出现乙同学的问题的原因：电流表的　 　；
（3）出现丙同学的问题的原因：电流表的　 　。
13．通过一个灯泡的电流为0.2A，等于　 　mA；某半导体收音机的电流为50mA，等于　 　A；常用电冰箱的电流为1.2A，等于　 　μA．小明的计算器工作时的电流为80μA，等于　 　A．
14．如图的电流表的读数甲是　 　 A，乙是　 　 A．
15．图示实验室常用的一种电表的表盘．它是　 　表，当导线分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．指针向左偏转的原因是　 　；为了增大指针的偏转角度从而减小读数误差，应选用的量程为　 　 A；改正错误之后，再次测量，电流表的示数是　 　 A．（其他因素不变）
四、作图题
16．如图所示，是利用滑动变阻器改变小灯泡的亮度的实验装置，请用笔画线代替导线，将电路连接完整。（要求：滑动变阻器的滑片P向右移动时，小灯泡逐渐变亮）已知电路中电流最大时约为0.4A。
17．在图中的〇里填上适当的电表符号，电键闭合时电路能正常工作.
18．请在图中的两个虚线框内，选填“电源”和“电流表”的符号连入电路，并满足当开关都闭合时两灯组成并联电路。
19．在图示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，向右移动滑动变阻器滑片的过程中，电流表的示数变大。
五、实验探究题
20．小明要完成测量某只小灯泡发光时通过灯丝中的电流的实验。
（1）要测量小灯泡的电流，必须将电流表与小灯泡　 　联。
（2）小明在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路过程中，他忘了要　 　。
（3）改进后闭合开关，又发现电流表指针向左偏转，如上图所示，造成这种现象的原因是　 　(选填数字序号)。
①电流表量程选择过小 ②电流表量程选择偏大 ③电流表正负接线柱接反
（4）小明使用电流表0~3A的量程，测量时指针向刻度方向偏转了3格，为了减少误差，则此时电流表的量程应选择为　 　(选填“0~0.6A”或“0~3A”)。
21．小明在“用电流表测电流的实验”中:
（1）连接电路时,开关应处于　 　（选填“断开”或“闭合”）状态,电流表应先用　 　（选填“较大”或“较小”）量程试触；
（2）小明在连接好电路之后闭合开关，看到如图所示的情景，那他将要进行的操作是　 　（填序号）。
A.将电流表的正负接线柱调换过来；B.电流表选择更大的一档量程。
（3）改正错误后连接的电路如图所示，则电流表测的是灯　 　的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是　 　A。
（4）若合上开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是　 　（填序号）
A.电流表内部断路 B.开关处接触不良 C.电流表被短接 D.电源供电不足
六、综合题
22．我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的.2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．
电流表的偏转角度 量程为0—0.6电流表的读数 百分误差
满刻度 0.60 2.5%
满刻度的二分之一 0.30 5.0%
满刻度三分之一 0.20 7.5%
满刻度四分之一 0.15 10%
满刻度十分之一 0.06 25%
满刻度二十分之一 0.03 　
（1）上表中的最后一空处相应的百分误差应是　 　%．
（2）从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差　 　（选填“越大““越小“或“不变“）．
（3）如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的　 　．
23．如图（甲）所示是用电流表测量电流的实物连接图，请按要求回答：
（1）在虚线框内画出此实物图的电路图；
（2）电路中电流表测量的是通过灯泡　 　的电流；
（3）如果电流表的示数如图（乙）所示，则可以看出实验中存在的问题是　 　，应该如何改进？　 　；
（4）如果用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线　 　的右端接在电流表的　 　接线柱上．（选填“a、b、c”或“﹣、3、0.6”）
参考答案
1．B
2．D
3．B
4．A
5．B
6．D
7．C
8．D
9．A,B
10．A,C
11．0；I
12．（1）电流表的正负接线柱接反了
（2）所选的量程太大
（3）所选的量程太小
13．200；0.05；1.2×106；0.00008
14．0.26；2.6
15．电流；正负接线柱接反了；0～0.6A；0.4
16．解：如下图所示：
17．解：如下图所示：
18．解：如图所示：
19．解：如图所示：
20．（1）串
（2）断开开关
（3）③
（4）0~0.6A
21．（1）断开；较大
（2）A
（3）L2；0.46
（4）C
22．（1）50
（2）越小
（3）三分之二
23．（1）
（2）L1
（3）选择量程太大；断开开关，换接小量程
（4）b；“﹣”
