人教版八年级物理上册 5.3 凸透镜成像的规律 课件

(共18张PPT)

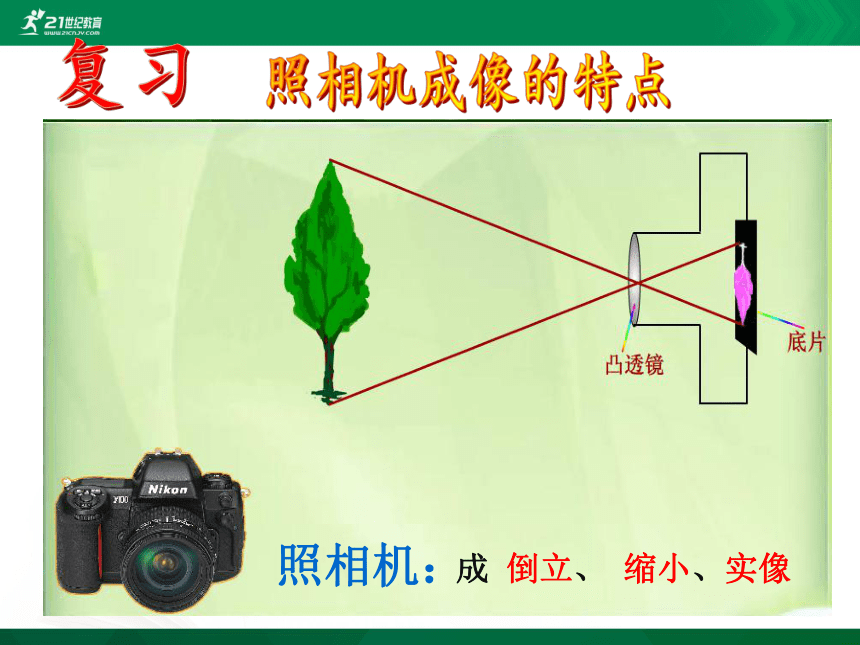

成 倒立、 缩小、实像
照相机：

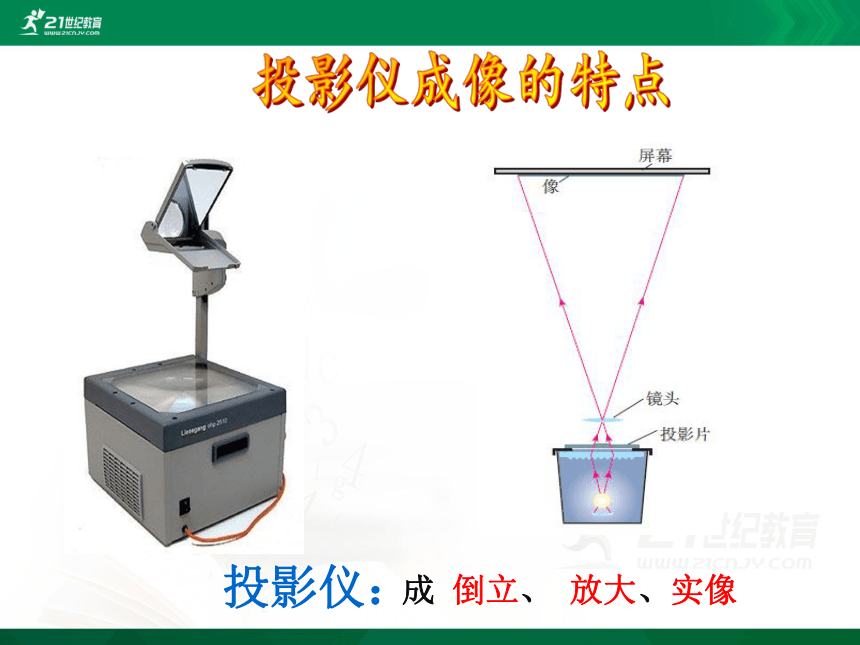

投影仪：
成 倒立、 放大、实像
放大镜：
成 正立、 放大、虚像

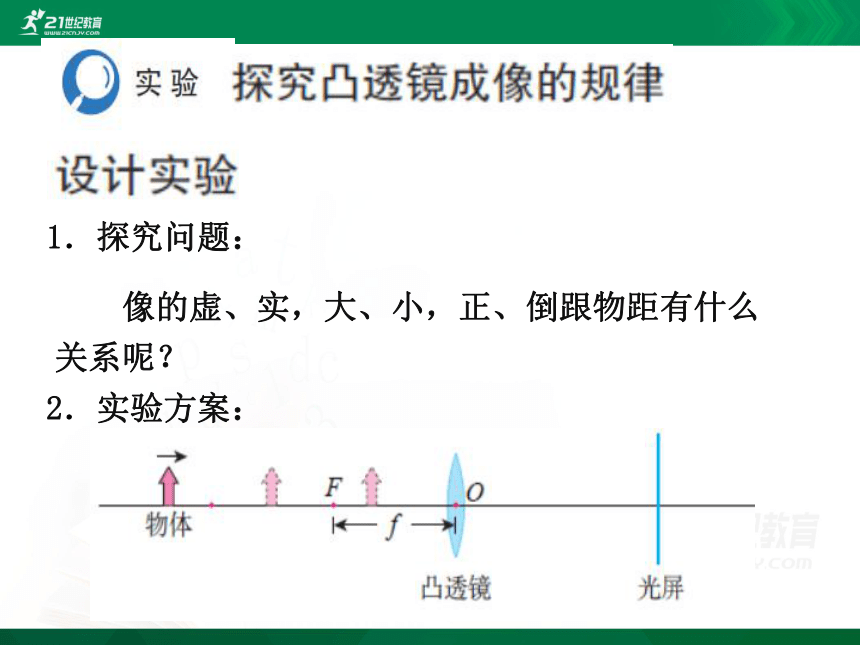

1．探究问题：
2．实验方案：
　　像的虚、实，大、小，正、倒跟物距有什么关系呢？

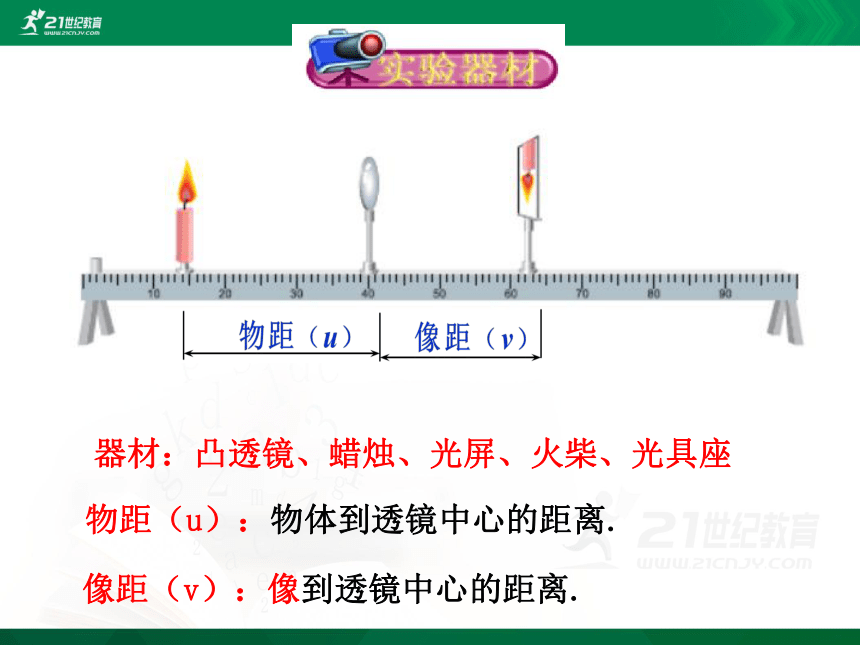

器材：凸透镜、蜡烛、光屏、火柴、光具座
物距（u）：物体到透镜中心的距离.
像距（v）：像到透镜中心的距离.
3、探究实验过程中，左右移动光屏，直到屏上出现明亮、清晰的烛焰的像，再记录像所在的位置。
1、探究前先弄清所用凸透镜的焦距.
2、实验时，把蜡烛、凸透镜、光屏从左到右依次放在光具座上，点燃蜡烛，调整烛焰凸透镜、光屏，使它们的中心大致在同一高度处（目的是使烛焰的像能成在光屏的中央）。
实验数据
分析上表的记录，找出凸透镜成像的规律.
1、像的虚实：凸透镜在什么条件下成实像？在什么条件下成虚像？
3、像的正倒：凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
2、像的大小：凸透镜在什么条件下成缩小的实像？在什么条件下成 放大的实像？有没有缩小的虚像？
返 回
一倍焦距分虚实
当物距大于透镜的一倍焦距时，成实像；
当物距小于透镜的一倍焦距时，成虚像．
二倍焦距分大小
当物距大于透镜的二倍焦距时，成缩小的实像；
当物距小于透镜的二倍焦距时，成放大的实像．
实像倒立虚像正立
实像总是倒立的，且物和像在透镜的异侧；
虚像总是正立的，且物和像在透镜的同侧。
物近像远像变大.（物远像近像变小）
成实像时，物体离透镜越远，成的像越靠近一倍焦距。
d
a
e
变大
变大
1、
B
3、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像
D
4、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmC
5、某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（ ）
A．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大
C
