沪科版八年级《第四章多彩的光》光学作图专题训练(含答案)

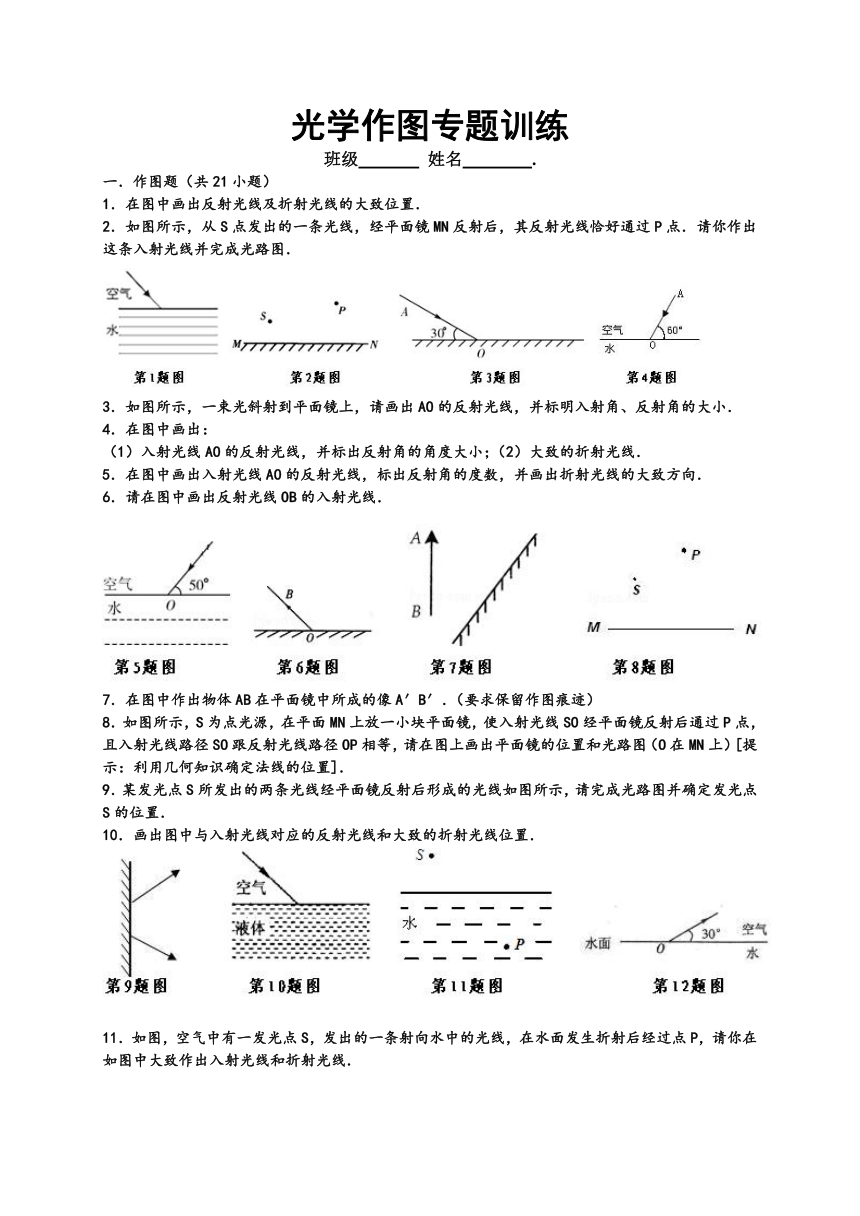

光学作图专题训练
班级 姓名 .
一．作图题（共21小题）
1．在图中画出反射光线及折射光线的大致位置．
2．如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．
( http: / / www.21cnjy.com )
3．如图所示，一束光斜射到平面镜上，请画出AO的反射光线，并标明入射角、反射角的大小．
4．在图中画出：
（1）入射光线AO的反射光线，并标出反射角的角度大小；（2）大致的折射光线．
5．在图中画出入射光线AO的反射光线，标出反射角的度数，并画出折射光线的大致方向．
6．请在图中画出反射光线OB的入射光线．
( http: / / www.21cnjy.com )
7．在图中作出物体AB在平面镜中所成的像A′B′．（要求保留作图痕迹）
8．如图所示，S为点光源，在平面MN上放 ( http: / / www.21cnjy.com )一小块平面镜，使入射光线SO经平面镜反射后通过P点，且入射光线路径SO跟反射光线路径OP相等，请在图上画出平面镜的位置和光路图（O在MN上）[提示：利用几何知识确定法线的位置]．
9．某发光点S所发出的两条光线经平面镜反射后形成的光线如图所示，请完成光路图并确定发光点S的位置．
10．画出图中与入射光线对应的反射光线和大致的折射光线位置．
( http: / / www.21cnjy.com )
　
11．如图，空气中有一发光点S，发出的一条射向水中的光线，在水面发生折射后经过点P，请你在如图中大致作出入射光线和折射光线．　

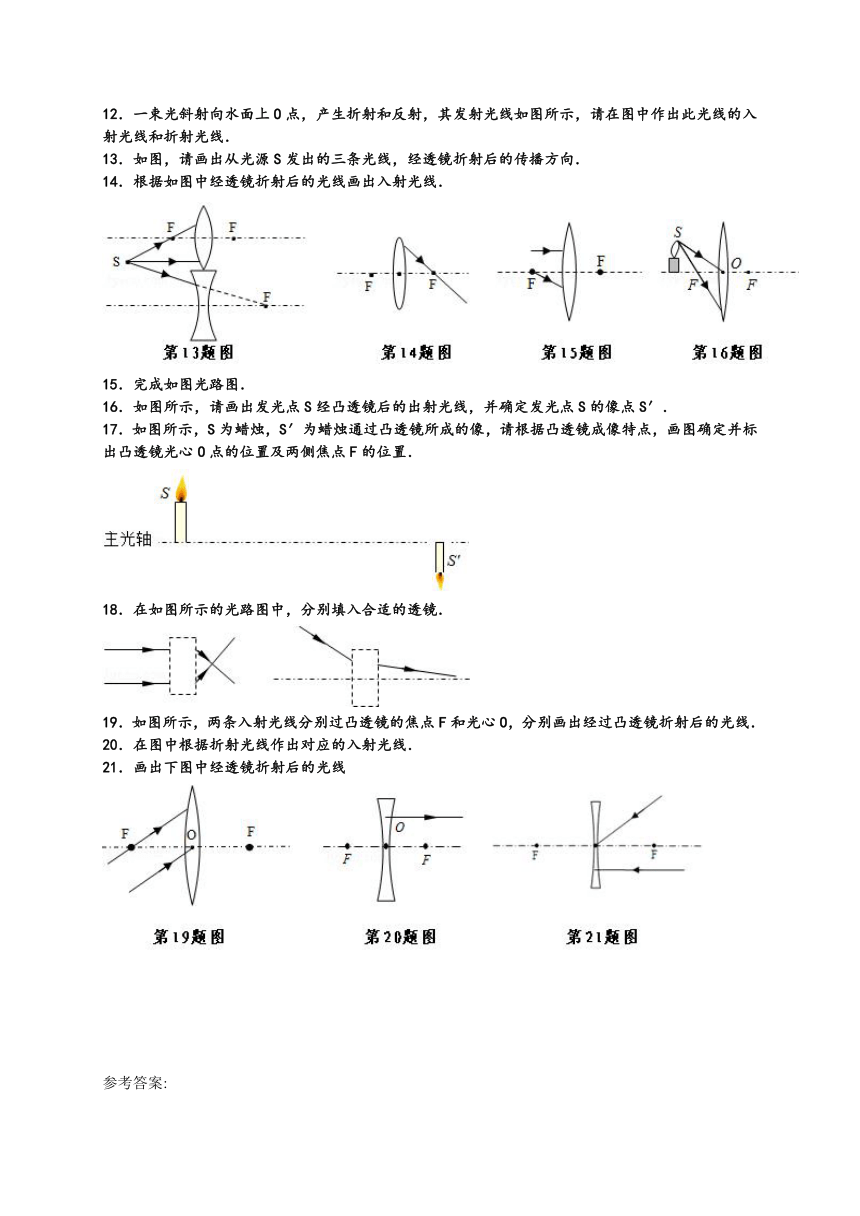

12．一束光斜射向水面上O点，产生折射和反射，其发射光线如图所示，请在图中作出此光线的入射光线和折射光线．　
13．如图，请画出从光源S发出的三条光线，经透镜折射后的传播方向．
14．根据如图中经透镜折射后的光线画出入射光线．
( http: / / www.21cnjy.com )
15．完成如图光路图．　
16．如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．　
17．如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．
( http: / / www.21cnjy.com )　
18．在如图所示的光路图中，分别填入合适的透镜．
( http: / / www.21cnjy.com )　
19．如图所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．
20．在图中根据折射光线作出对应的入射光线．
21．画出下图中经透镜折射后的光线
( http: / / www.21cnjy.com )
参考答案:
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
