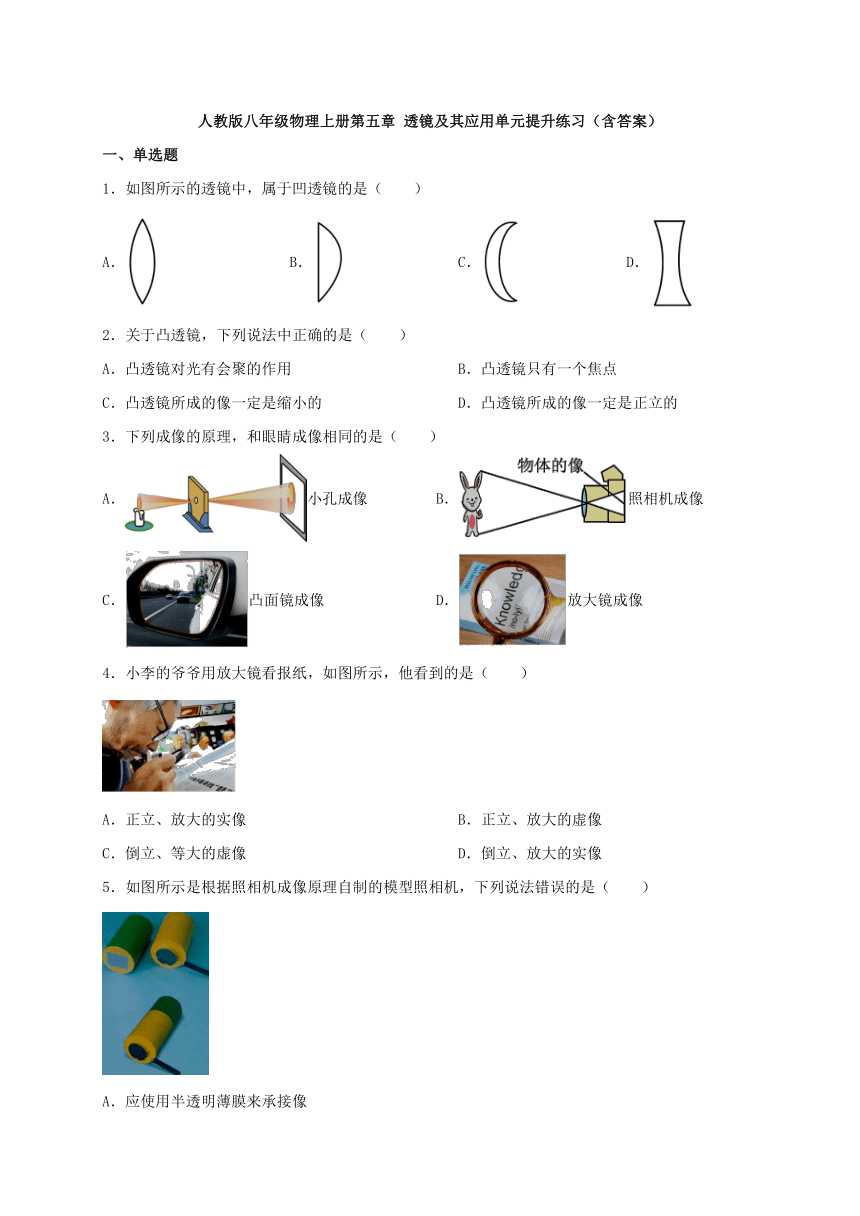

人教版八年级物理上册第五章 透镜及其应用 单元提升练习（含答案）

人教版八年级物理上册第五章 透镜及其应用单元提升练习（含答案）
一、单选题
1．如图所示的透镜中，属于凹透镜的是（　　）
A． B． C． D．
2．关于凸透镜，下列说法中正确的是（　　）
A．凸透镜对光有会聚的作用 B．凸透镜只有一个焦点
C．凸透镜所成的像一定是缩小的 D．凸透镜所成的像一定是正立的
3．下列成像的原理，和眼睛成像相同的是（　　）
A．小孔成像 B．照相机成像
C．凸面镜成像 D．放大镜成像
4．小李的爷爷用放大镜看报纸，如图所示，他看到的是（　　）
A．正立、放大的实像 B．正立、放大的虚像
C．倒立、等大的虚像 D．倒立、放大的实像

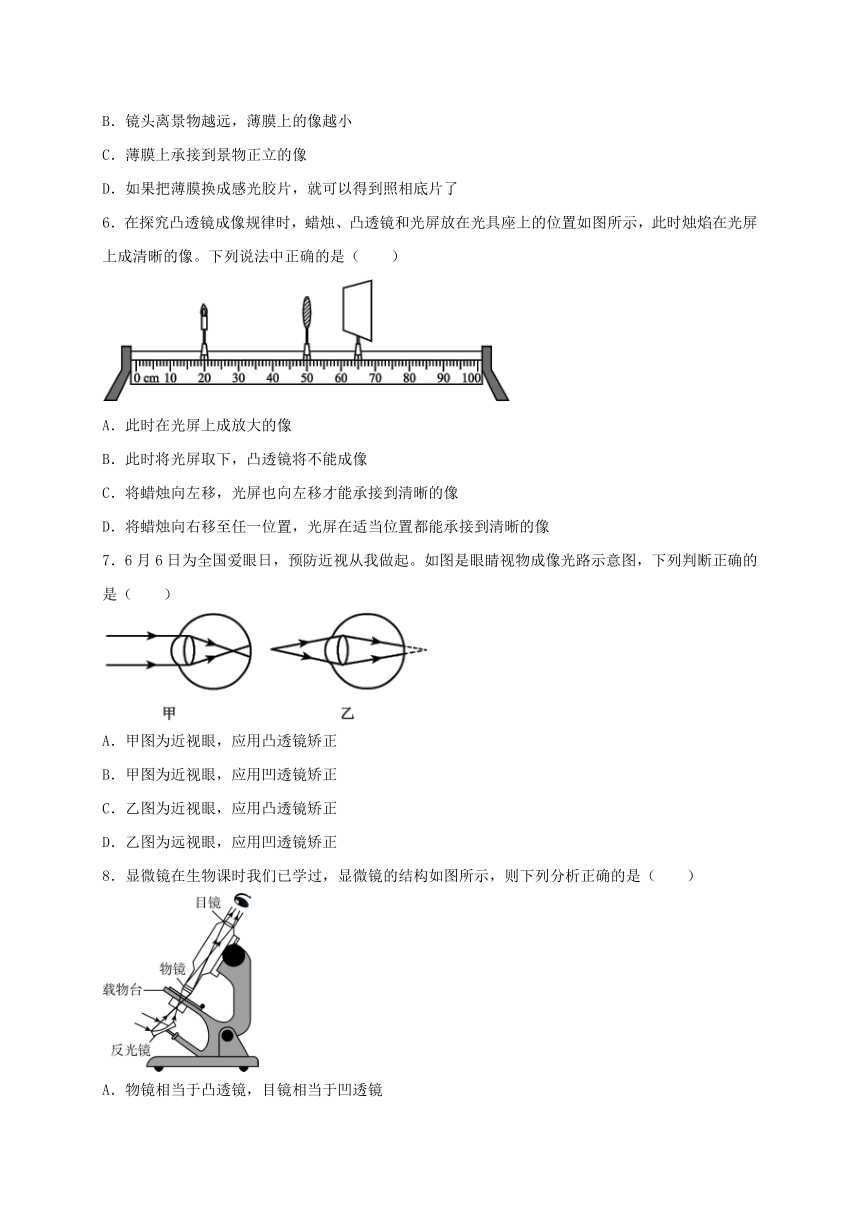

5．如图所示是根据照相机成像原理自制的模型照相机，下列说法错误的是（　　）
A．应使用半透明薄膜来承接像
B．镜头离景物越远，薄膜上的像越小
C．薄膜上承接到景物正立的像
D．如果把薄膜换成感光胶片，就可以得到照相底片了
6．在探究凸透镜成像规律时，蜡烛、凸透镜和光屏放在光具座上的位置如图所示，此时烛焰在光屏上成清晰的像。下列说法中正确的是（　　）
A．此时在光屏上成放大的像
B．此时将光屏取下，凸透镜将不能成像
C．将蜡烛向左移，光屏也向左移才能承接到清晰的像
D．将蜡烛向右移至任一位置，光屏在适当位置都能承接到清晰的像
7．6月6日为全国爱眼日，预防近视从我做起。如图是眼睛视物成像光路示意图，下列判断正确的是（　　）
A．甲图为近视眼，应用凸透镜矫正
B．甲图为近视眼，应用凹透镜矫正
C．乙图为近视眼，应用凸透镜矫正
D．乙图为远视眼，应用凹透镜矫正
8．显微镜在生物课时我们已学过，显微镜的结构如图所示，则下列分析正确的是（　　）
A．物镜相当于凸透镜，目镜相当于凹透镜
B．物镜和目镜都相当于凸透镜，但只有目镜起放大作用

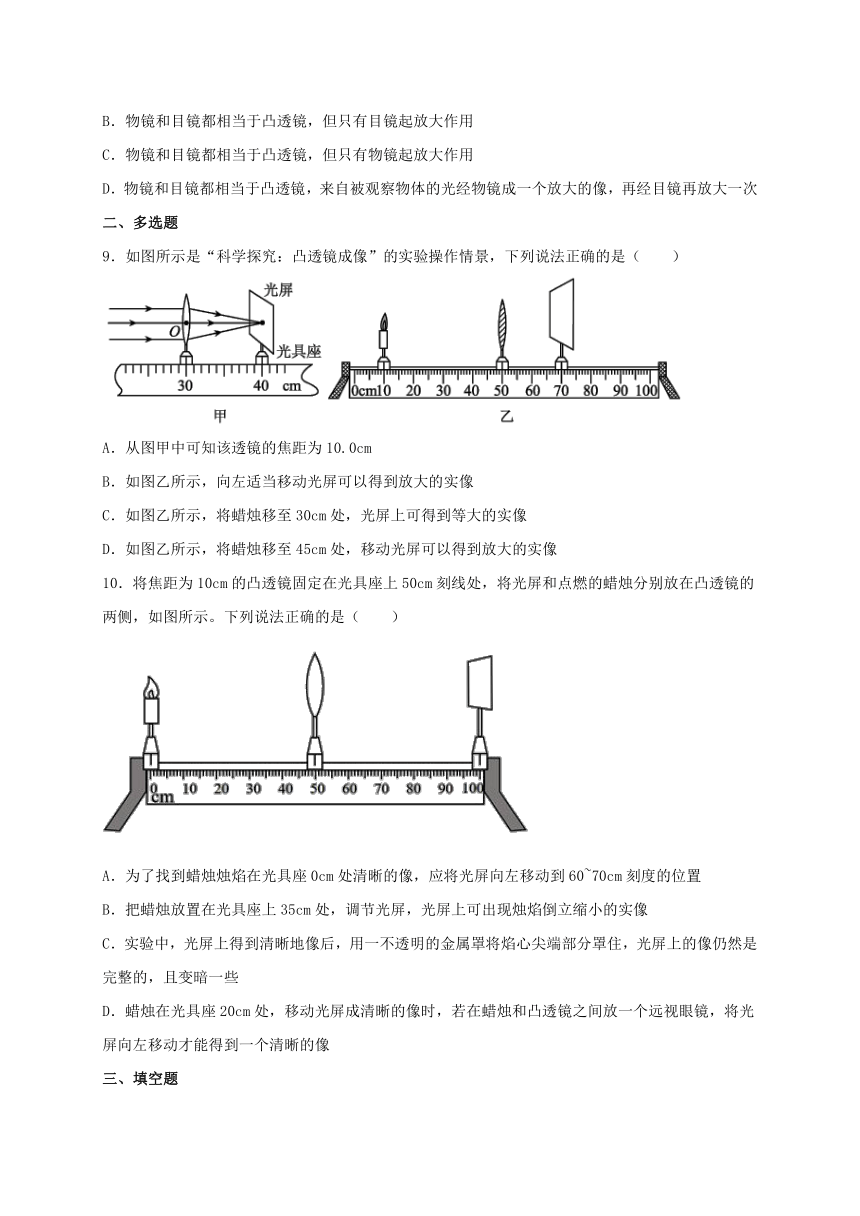

C．物镜和目镜都相当于凸透镜，但只有物镜起放大作用
D．物镜和目镜都相当于凸透镜，来自被观察物体的光经物镜成一个放大的像，再经目镜再放大一次
二、多选题
9．如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法正确的是（　　）
A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，向左适当移动光屏可以得到放大的实像
C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到放大的实像
10．将焦距为10cm的凸透镜固定在光具座上50cm刻线处，将光屏和点燃的蜡烛分别放在凸透镜的两侧，如图所示。下列说法正确的是（　　）
A．为了找到蜡烛烛焰在光具座0cm处清晰的像，应将光屏向左移动到60~70cm刻度的位置
B．把蜡烛放置在光具座上35cm处，调节光屏，光屏上可出现烛焰倒立缩小的实像
C．实验中，光屏上得到清晰地像后，用一不透明的金属罩将焰心尖端部分罩住，光屏上的像仍然是完整的，且变暗一些
D．蜡烛在光具座20cm处，移动光屏成清晰的像时，若在蜡烛和凸透镜之间放一个远视眼镜，将光屏向左移动才能得到一个清晰的像
三、填空题

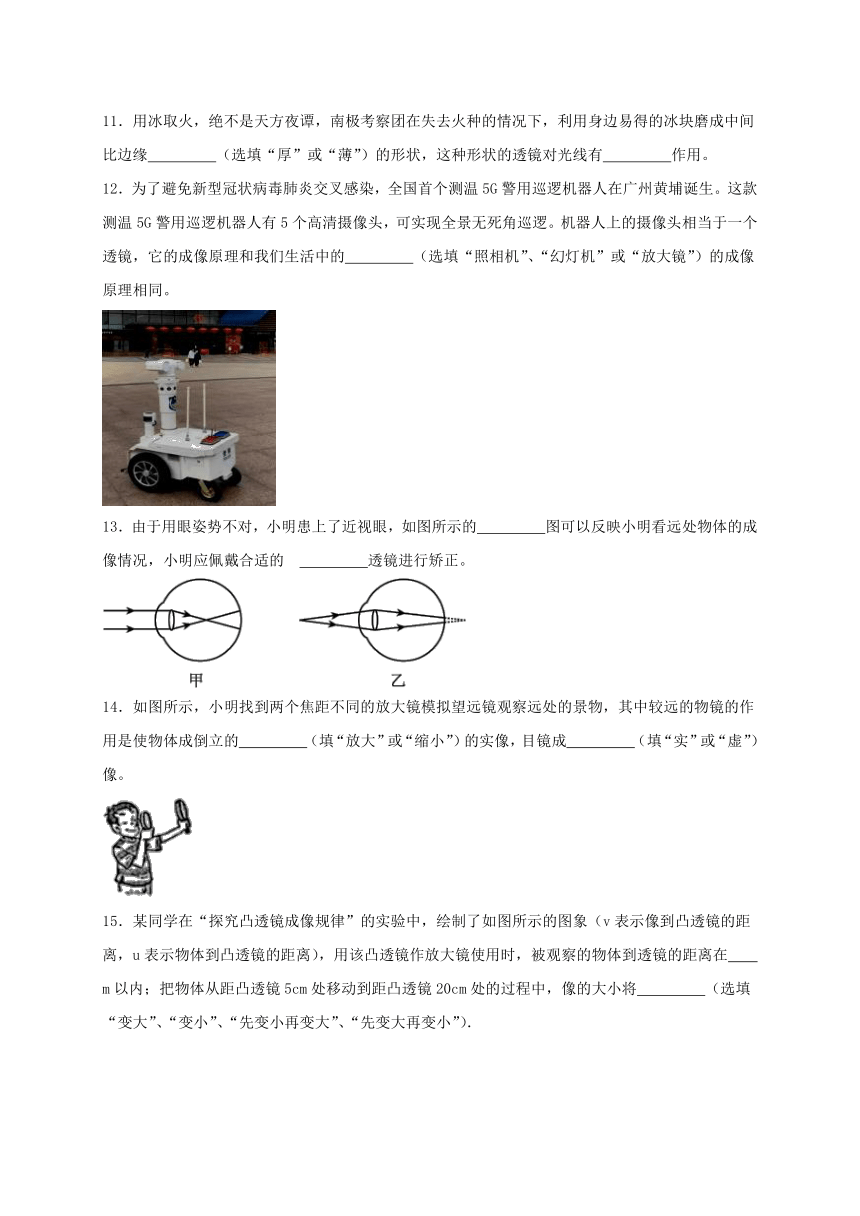

11．用冰取火，绝不是天方夜谭，南极考察团在失去火种的情况下，利用身边易得的冰块磨成中间比边缘　 　（选填“厚”或“薄”）的形状，这种形状的透镜对光线有　 　作用。
12．为了避免新型冠状病毒肺炎交叉感染，全国首个测温5G警用巡逻机器人在广州黄埔诞生。这款测温5G警用巡逻机器人有5个高清摄像头，可实现全景无死角巡逻。机器人上的摄像头相当于一个　 　透镜，它的成像原理和我们生活中的　 　（选填“照相机”、“幻灯机”或“放大镜”）的成像原理相同。
13．由于用眼姿势不对，小明患上了近视眼，如图所示的　 　图可以反映小明看远处物体的成像情况，小明应佩戴合适的 　 　透镜进行矫正。
14．如图所示，小明找到两个焦距不同的放大镜模拟望远镜观察远处的景物，其中较远的物镜的作用是使物体成倒立的　 　（填“放大”或“缩小”）的实像，目镜成　 　（填“实”或“虚”）像。
15．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在　 　m以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将　 　（选填“变大”、“变小”、“先变小再变大”、“先变大再变小”）．
四、作图题
16．在图中画出物体S发出的光线经透镜折射后的折射光线。
17．画出图中入射光线经凹透镜后的折射光线。
五、实验探究题
18．在用焦距为10cm的凸透镜来探究成像规律的实验中，小吴将蜡烛、凸透镜、光屏依次放在光具座上，如图所示。
（1）调整好实验器材并点燃蜡烛进行实验时，他发现光屏上承接蜡烛的像偏上，位置如图所示，应该将蜡烛向　 　调节，让像移动到光屏中间；
（2）当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个清晰的倒立、　 　（选填“放大”或“缩小”）的实像；
（3）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，给“眼睛”戴上远视眼镜，使烛焰在“视网膜”上成一清晰的像。若取下远视眼镜，则清晰的像会成在光屏的　 　（选填“前面”或“后面”）。
19．小滨同学“探究凸透镜成像的规律”。
（1）如图甲所示，小滨让凸透镜正对平行光，调整凸透镜到光屏的距离，光屏上会出现一个很小、很亮的光斑，则该凸透镜的焦距f＝　 　cm；
（2）小滨在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度上，目的是让烛焰的像成在　 　；
（3）如图乙所示，小滨将凸透镜固定在50cm刻度线处，当蜡烛距凸透镜15cm时，移动光屏，可在光屏上得到一个倒立、　 　（选填“缩小”、“等大”或“放大”）的实像，利用该成像规律制成的光学仪器是　 　（选填“照相机”、“投影仪”或“放大镜”）。此时，若在凸透镜与光屏之间放置一远视镜片，要在光屏上成清晰的像，光屏应向　 　（选“左”、“右”）移动；
（4）小滨在实验过程中，光屏上得到清晰的像，突然，一只飞虫落到了凸透镜表面中间部分，则光屏上出现______。
A．飞虫的像
B．飞虫的影子
C．仍是烛焰的像
D．仍是烛焰的像，但像中间是个黑影
参考答案
1．D
2．A
3．B
4．B
5．C
6．C
7．B
8．D
9．A,C
10．A,D
11．厚；会聚
12．凸；照相机
13．甲；凹
14．缩小；虚
15．0.05；变小
16．
17．解：如图所示：
18．（1）上
（2）放大
（3）后面
19．（1）10.0
（2）光屏的中央
（3）放大；投影仪；左
（4）C
