24.1.2垂直于弦直径（第二课时）(浙江省台州市)

课件17张PPT。24.1.2垂直于弦的直径

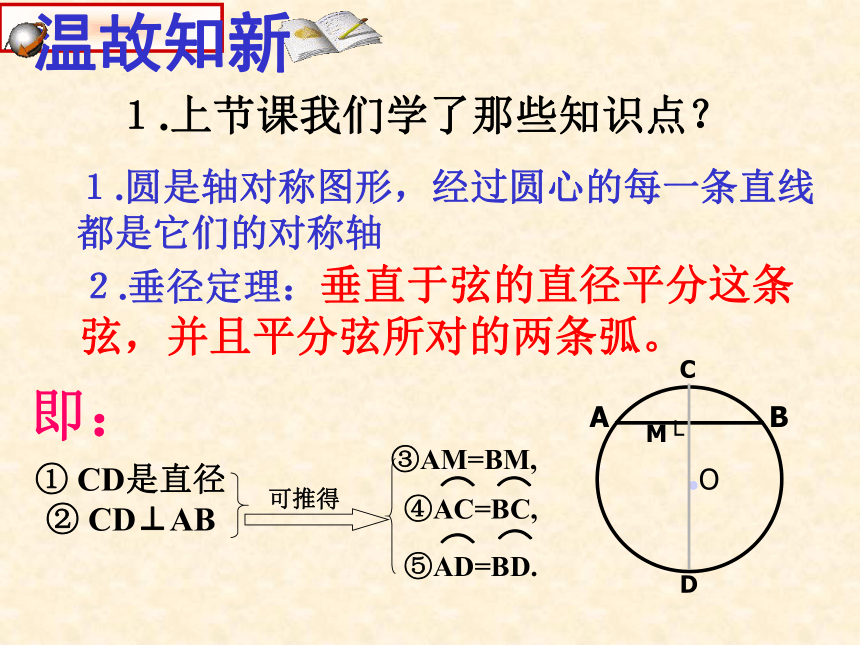

(第2课时)温故知新１.上节课我们学了那些知识点？１.圆是轴对称图形，经过圆心的每一条直线都是它们的对称轴２.垂径定理：垂直于弦的直径平分这条弦，并且平分弦所对的两条弧。

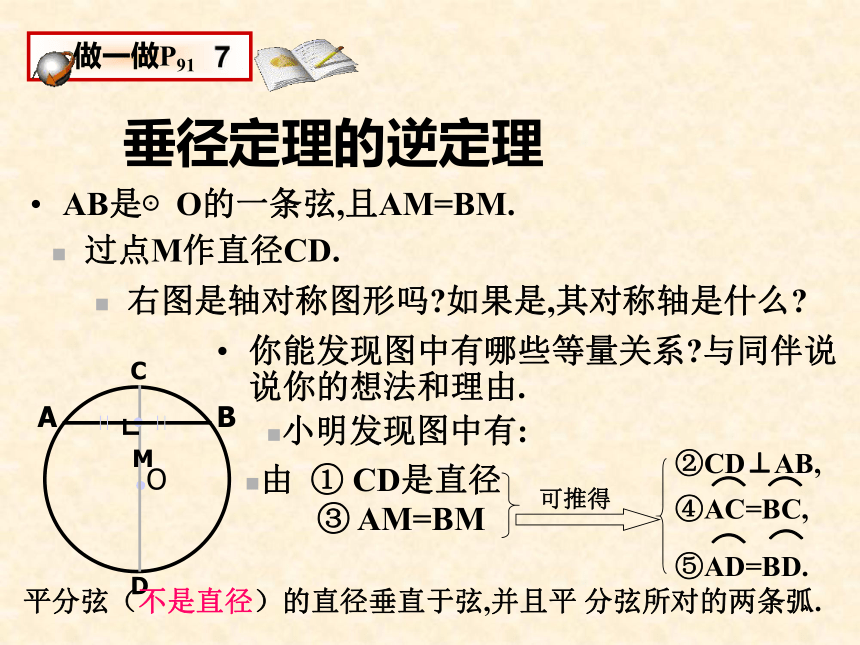

即：②CD⊥AB,垂径定理的逆定理AB是⊙O的一条弦,且AM=BM.你能发现图中有哪些等量关系?与同伴说说你的想法和理由.过点M作直径CD.右图是轴对称图形吗?如果是,其对称轴是什么?小明发现图中有:由 ① CD是直径③ AM=BM┗平分弦（不是直径）的直径垂直于弦,并且平 分弦所对的两条弧.你可以写出相应的命题吗?

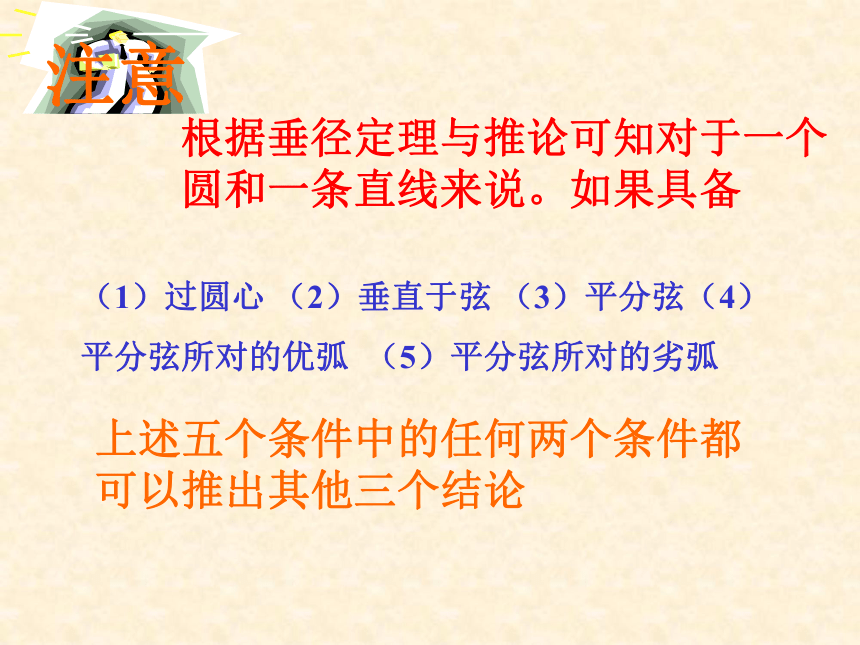

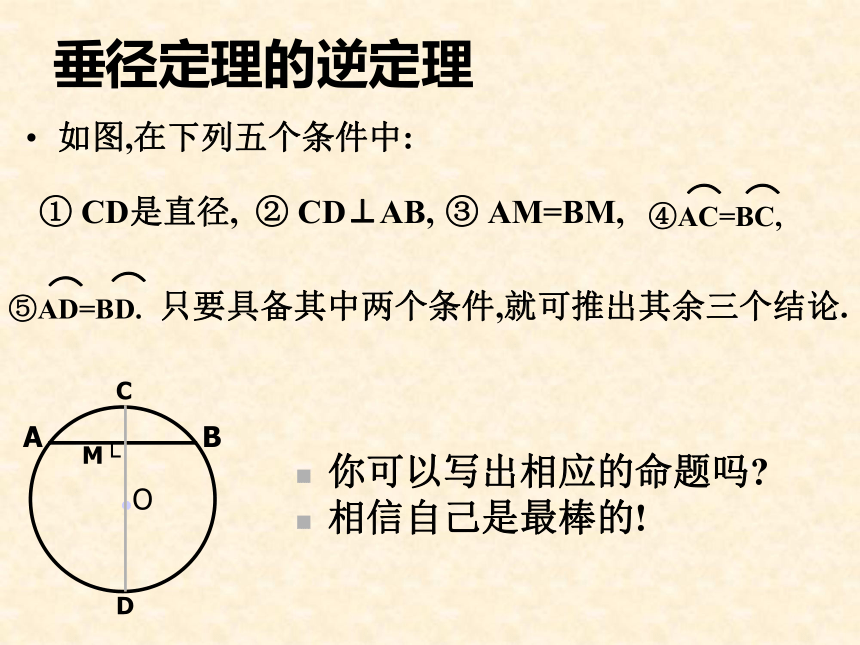

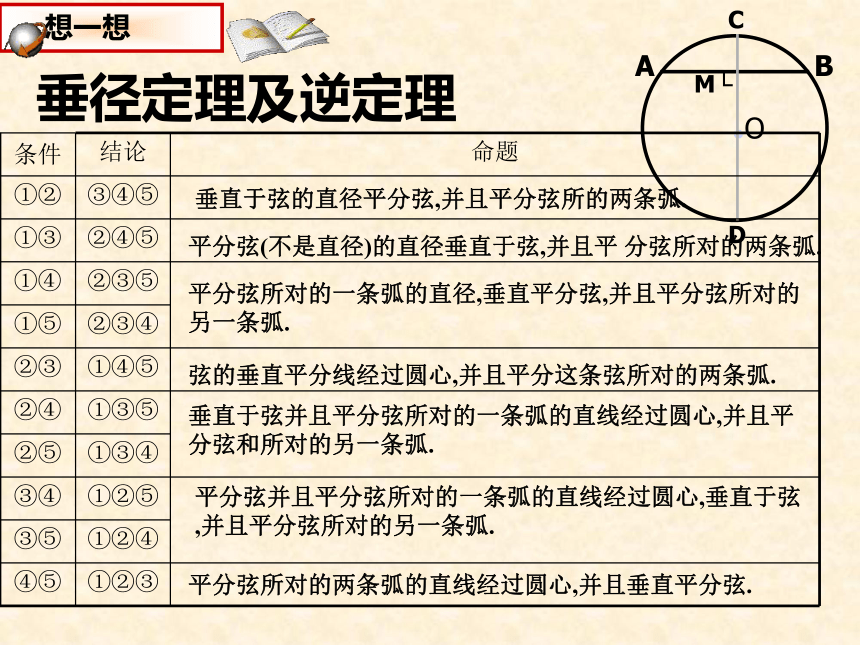

相信自己是最棒的!垂径定理的逆定理如图,在下列五个条件中:只要具备其中两个条件,就可推出其余三个结论.① CD是直径,③ AM=BM,② CD⊥AB,垂径定理及逆定理垂直于弦的直径平分弦,并且平分弦所的两条弧.平分弦(不是直径)的直径垂直于弦,并且平 分弦所对的两条弧.平分弦所对的一条弧的直径,垂直平分弦,并且平分弦所对的另一条弧.弦的垂直平分线经过圆心,并且平分这条弦所对的两条弧. 垂直于弦并且平分弦所对的一条弧的直线经过圆心,并且平分弦和所对的另一条弧.平分弦并且平分弦所对的一条弧的直线经过圆心,垂直于弦,并且平分弦所对的另一条弧.平分弦所对的两条弧的直线经过圆心,并且垂直平分弦.根据垂径定理与推论可知对于一个圆和一条直线来说。如果具备（1）过圆心 （2）垂直于弦 （3）平分弦（4）

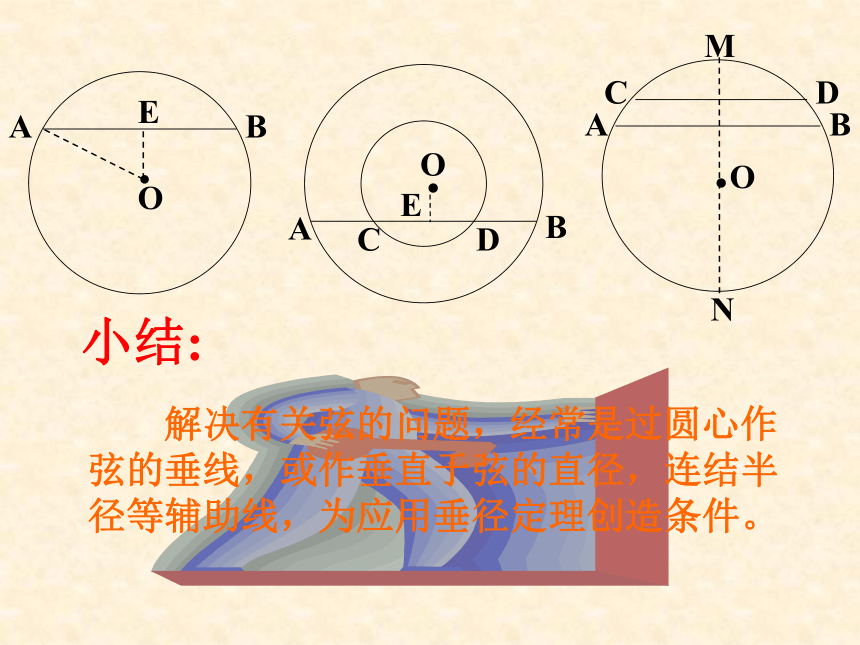

平分弦所对的优弧 （5）平分弦所对的劣弧上述五个条件中的任何两个条件都可以推出其他三个结论注意小结: 解决有关弦的问题，经常是过圆心作弦的垂线，或作垂直于弦的直径，连结半径等辅助线，为应用垂径定理创造条件。（1）垂直于弦的直线平分弦，并且平分弦所对的弧…………………………………………..( )（2）弦所对的两弧中点的连线，垂直于弦，并且经过圆心……………………………………..( )（3）圆的不与直径垂直的弦必不被这条直径平分…………………………………………...( )（4）平分弦的直径垂直于弦，并且平分弦所对的两条弧………………………………………( )（5）圆内两条非直径的弦不能互相平分（ ）×√××√挑战自我画一画如图,M为⊙O内的一点,利用尺规作一条弦AB,使AB过点M.并且AM=BM. 根据这个图形，你能找到圣火台所在的位置吗？ O各显神通赵州石拱桥1.1300多年前,我国隋朝建造的赵州石拱桥(如图)的桥拱是圆弧形,它的跨度(弧所对是弦的长)为 37.4 m,拱高(弧的中点到弦的距离,也叫弓形高)为7.2m,求桥拱的半径(精确到0.1m).你是第一个告诉同学们解题方法和结果的吗？例题1赵州石拱桥解：如图，用 表示桥拱， 所在圆的圆心为O，半径为Rm，
经过圆心O作弦AB的垂线OD，D为垂足，与 相交于点C.根
据垂径定理，D是AB的中点，C是 的中点，CD就是拱高.
由题设在Rt△OAD中，由勾股定理，得解得 R≈27.9（m）.答：赵州石拱桥的桥拱半径约为27.9m.已知：AB是⊙O直径，CD
是弦，AE⊥CD，BF⊥CD
求证：EC＝DFM例3：如图，已知圆O的直径AB与
弦CD相交于G，AE⊥CD于E，
BF⊥CD于F，且圆O的半径为
10㎝，CD=16 ㎝，求AE-BF的长。
练习3:如图，CD为圆O的直径，弦
　　AB交CD于E， ∠ CEB=30°，
　　DE=9㎝，CE=3㎝，求弦AB的长。船能过拱桥吗2 . 如图,某地有一圆弧形拱桥,桥下水面宽为7.2米,拱顶高出水面2.4米.现有一艘宽3米、船舱顶部为长方形并高出水面2米的货船要经过这里,此货船能顺利通过这座拱桥吗？相信自己能独立完成解答.船能过拱桥吗解:如图,用 表示桥拱, 所在圆的圆心为O,半径为Rm,
经过圆心O作弦AB的垂线OD,D为垂足,与 相交于点C.根
据垂径定理,D是AB的中点,C是 的中点,CD就是拱高.
由题设得在Rt△OAD中，由勾股定理，得解得 R≈3.9（m）.在Rt△ONH中，由勾股定理，得∴此货船能顺利通过这座拱桥.小结-----挑战自我1、要把实际问题转变成一个数学问题来解决.2、熟练地运用垂径定理及其推论、勾股定理，并用方程的思想来解决问题.3、对于一个圆中的弦长a、圆心到弦的距离d、圆半径r、弓形高h，这四个量中，只要已知其中任意两个量，就可以求出另外两个量，如图有：d + h = r
