(共28张PPT)
地形图的判读
第一章 地球和地图 第四节
www.islide.cc
01
课时二
等高线地形图
分层设色地形图
地形剖面图
CONTENTS
分层设色地形图
Layered Colored Topographic Map
01

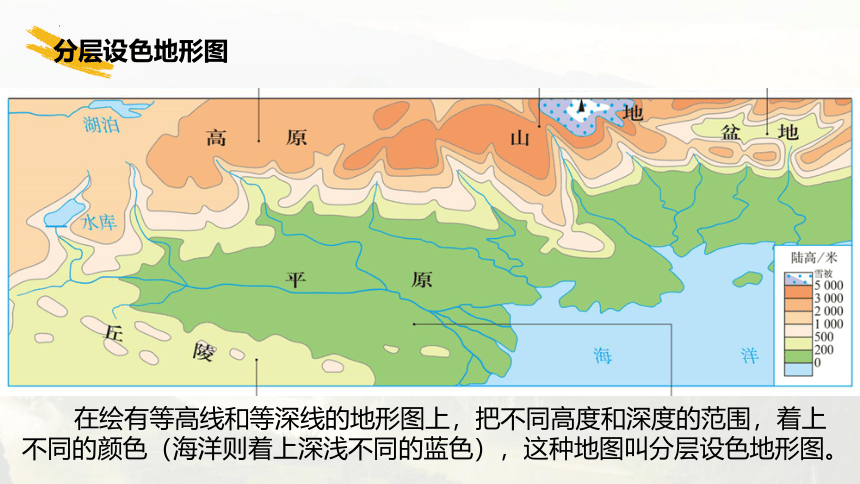

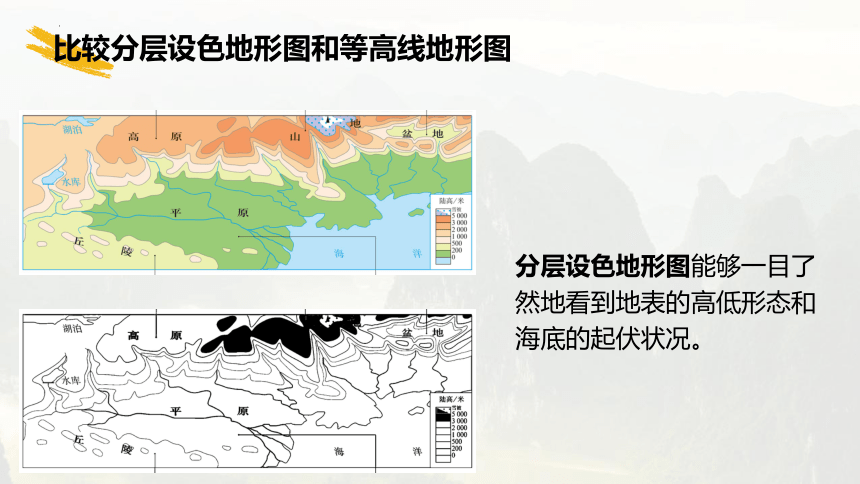

分层设色地形图在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色（海洋则着上深浅不同的蓝色），这种地图叫分层设色地形图。比较分层设色地形图和等高线地形图
分层设色地形图能够一目了然地看到地表的高低形态和海底的起伏状况。

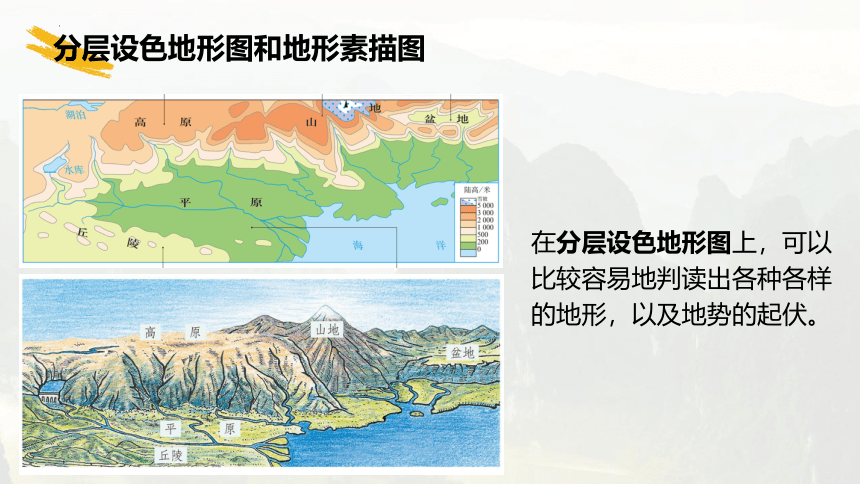

分层设色地形图和地形素描图
在分层设色地形图上，可以比较容易地判读出各种各样的地形，以及地势的起伏。

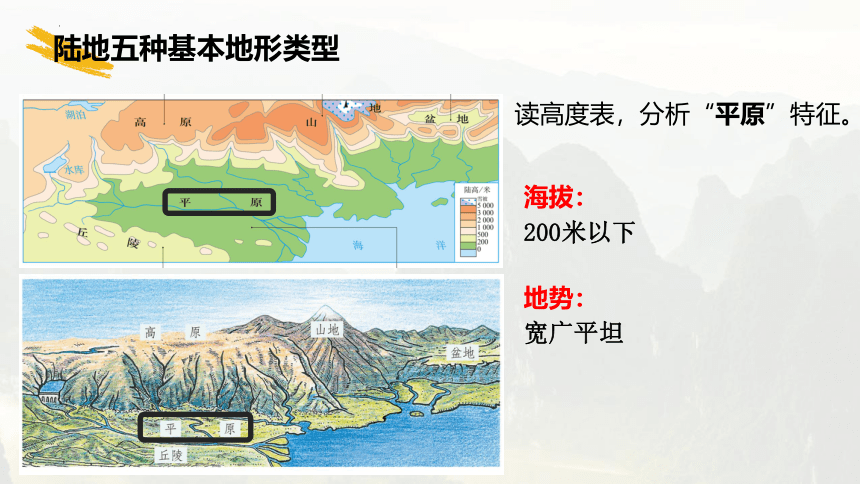

陆地五种基本地形类型
读高度表，分析“平原”特征。
海拔：
200米以下
地势：
宽广平坦
东北平原
中国最大平原 “黑土地”

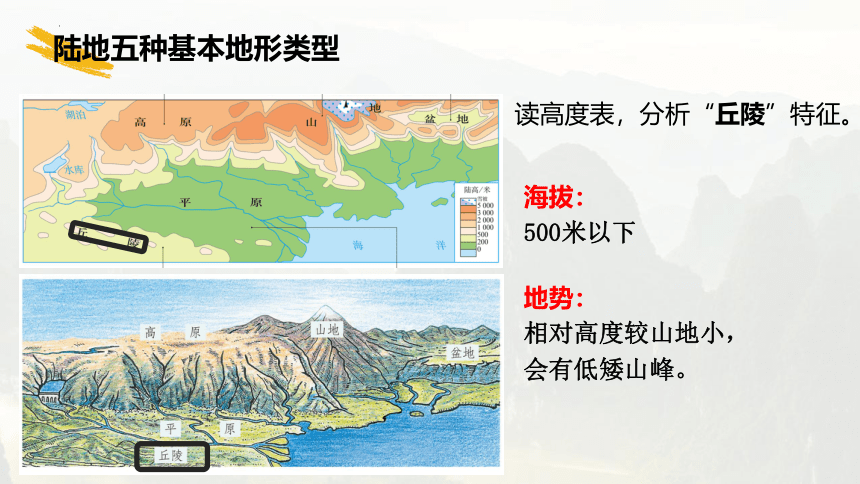

陆地五种基本地形类型
读高度表，分析“丘陵”特征。
海拔：
500米以下
地势：
相对高度较山地小，
会有低矮山峰。
东南丘陵
中国最大丘陵群
陆地五种基本地形类型
读高度表，分析“山地”特征。
海拔：
500米以上
地势：
有耸立山峰、陡峭山坡
落基山脉
是世界最长山系科迪勒拉山系位于北美洲的主体
平均海拔2000-3000米
陆地五种基本地形类型
读高度表，分析“高原”特征。
海拔：
500米以上
地势：
面积较大，外围陡峭，
内部起伏和缓。
东非高原
位于非洲东部，属热带草原气候
陆地五种基本地形类型
读高度表，分析“盆地”特征。
海拔：
无限制
地势：
中间低，四周高
地形剖面图
Topographic profile map
02
亚洲大陆沿北纬30°纬线的地形剖面图
东西低，中间高
地形剖面图
能够更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓。
地形剖面图的绘制
地形剖面图是以等高线地形图为基础转绘成的。
它是沿着等高线地形图某条直线下切而显露出来的地形垂直剖面。
地形剖面图的绘制
第一步：在剖面线上找出它与等高线的交点
地形剖面图的绘制
第二步：每一个点向下做垂线，在高度表找上找到相应的点
地形剖面图的绘制
第三步：将各点用圆滑曲线连接。
注意：由于山顶还有一部分不够一个等高距，
不能画成平头山顶。
课堂随练
Classroom practice
03
1．下列有关陆地表面地形类型的描述错误的是（ ）
A．高原海拔在500m以上，面积较大，外围较陡，内部起伏较为和缓。
B．山地海拔在500m以上，具有耸立的山峰、陡峭的山坡，起伏较大。
C．平原海拔一般在200m以下宽广平坦；盆地四周高，中间低。
D．丘陵海拔在500m以上，相对高度较大。
2．在一幅分层设色地形图中，周围是一片较深的黄颜色，中间有一片绿颜色，据此我们可以判断此地区的地形为（ ）
A．山地 B．高原 C．盆地 D．丘陵
D
C
3．下列等高线示意图中，表示盆地的是（ ）
B
钓鱼岛自古以来就是我国的领土。读钓鱼岛等高线地形图，完成下面小题。
5．钓鱼岛的地形类型以（ ）为重。
A．山地 B．高原 C．盐地 D．丘陵
6．D处的地形部位是
（ ）
A．山峰
B．山脊
C．山谷
D．陡崖
D
B
读图，完成下列题。
7．下列剖面图能反映出MN线地形起伏状况的是（ ）
8．图中等高线地形图所表示地形类型是（ ）
A．山地 B．盆地
C．丘陵 D．高原
D
B
馒头山位于济南长清区，是联合国教科文组织命名的世界第三地质名山和山东省地质公园。图左是某研学小组绘制的馒头山素描图,图右是该山等高线图。完成下面小题。
9．绘制馒头山素描图的观察点是图右中的（ ）
A．甲 B．乙 C．丙 D．丁
10．图右所示区域的地形类型是（ ）
A．丘陵 B．山地 C．平原 D．高原
C
A
