教学目标

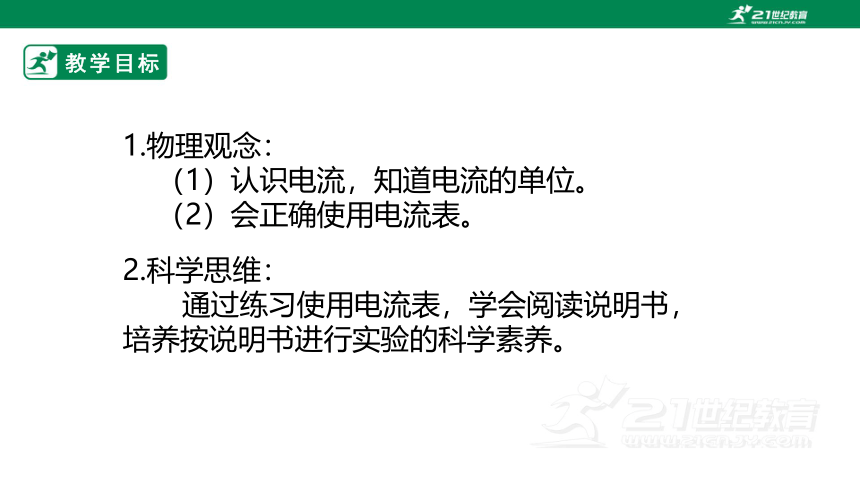

1.物理观念:
(1)认识电流,知道电流的单位。
(2)会正确使用电流表。
2.科学思维:
通过练习使用电流表,学会阅读说明书,培养按说明书进行实验的科学素养。
教学目标

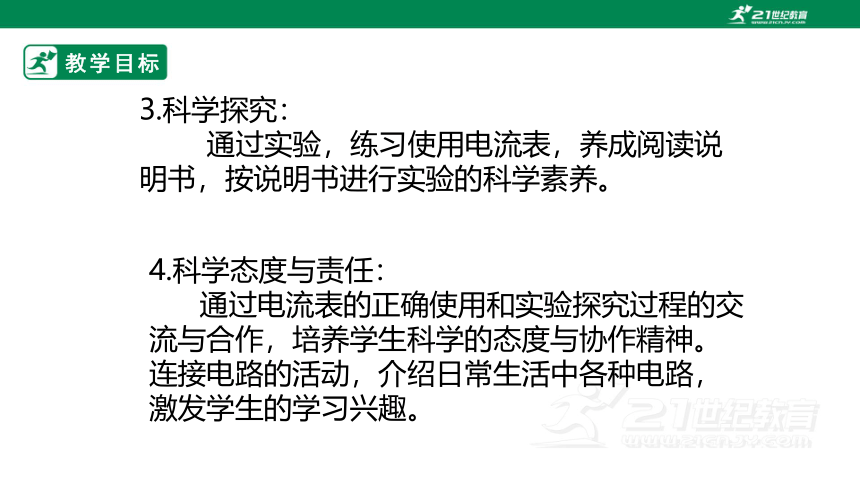

3.科学探究:
通过实验,练习使用电流表,养成阅读说明书,按说明书进行实验的科学素养。
4.科学态度与责任:
通过电流表的正确使用和实验探究过程的交流与合作,培养学生科学的态度与协作精神。连接电路的活动,介绍日常生活中各种电路,激发学生的学习兴趣。
教学目标

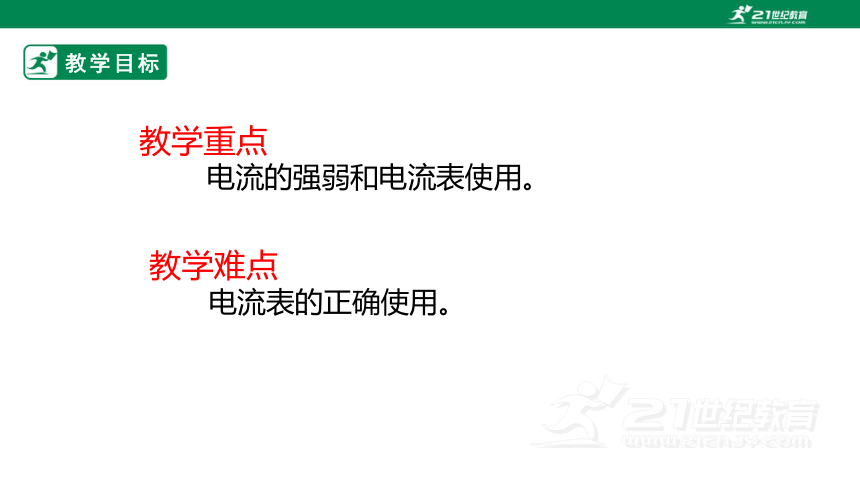

教学重点
电流的强弱和电流表使用。
教学难点
电流表的正确使用。
新知导入

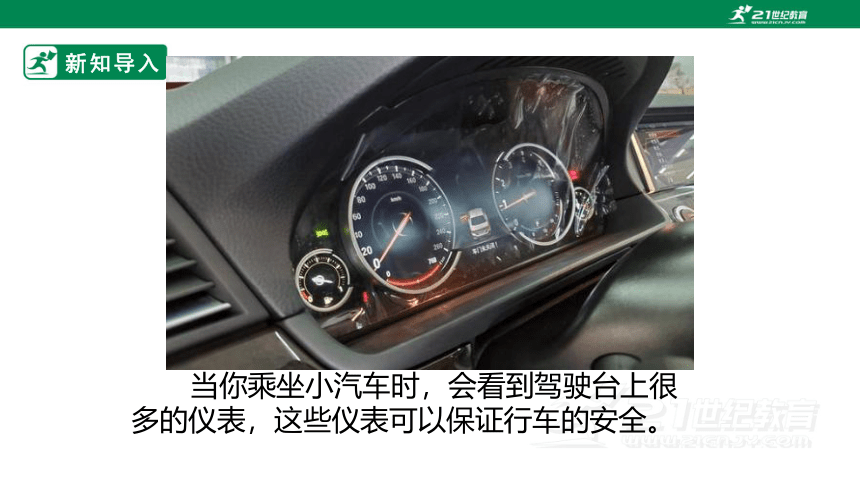

当你乘坐小汽车时,会看到驾驶台上很多的仪表,这些仪表可以保证行车的安全。
新知导入

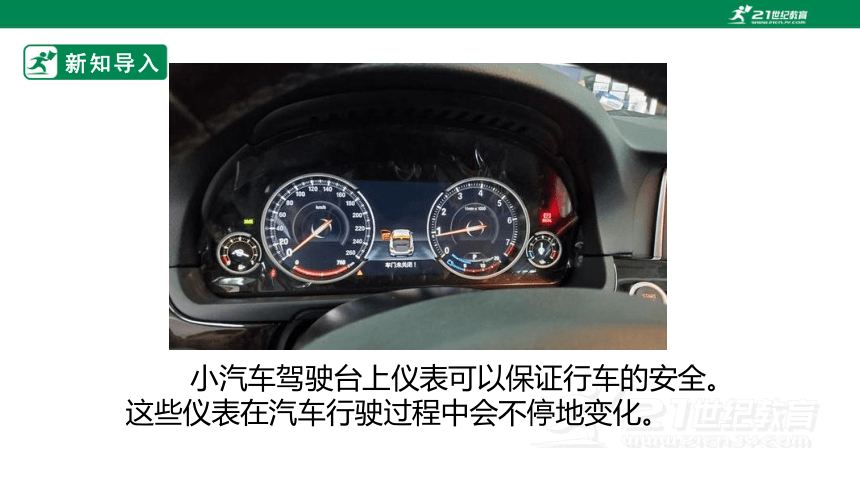

小汽车驾驶台上仪表可以保证行车的安全。这些仪表在汽车行驶过程中会不停地变化。
新知导入

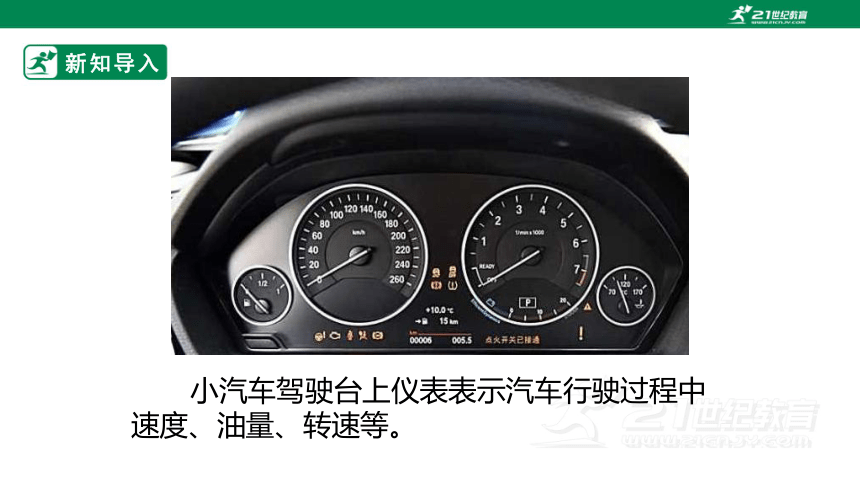

小汽车驾驶台上仪表表示汽车行驶过程中速度、油量、转速等。
新知导入

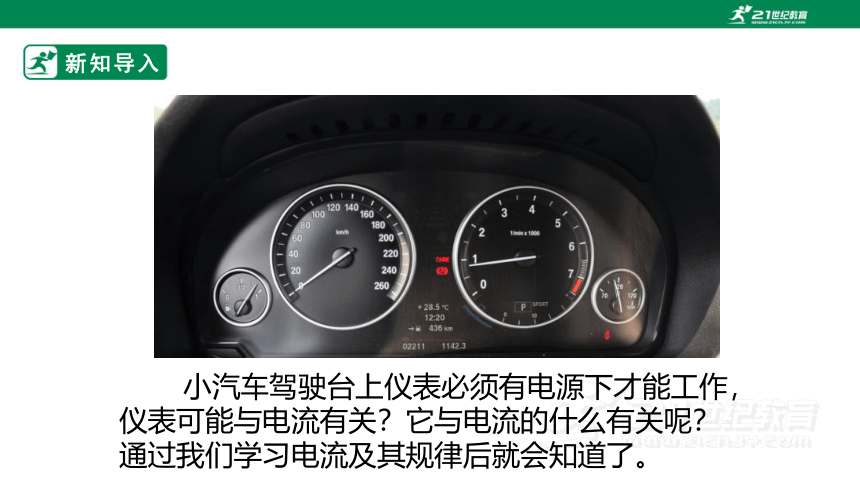

小汽车驾驶台上仪表必须有电源下才能工作,仪表可能与电流有关?它与电流的什么有关呢?通过我们学习电流及其规律后就会知道了。
新知讲解
我们知道,小灯泡发光是因为有电流持续流过小灯泡。同一个小灯泡接在不同的电路中,明暗不同,这是因为流过小灯泡的电流的强弱不同。
新知讲解
我们知道,小灯泡发光是因为有电流持续流过小灯泡。同一个小灯泡接在不同的电路中,明暗不同,这是因为流过小灯泡的电流的强弱不同。
新知讲解

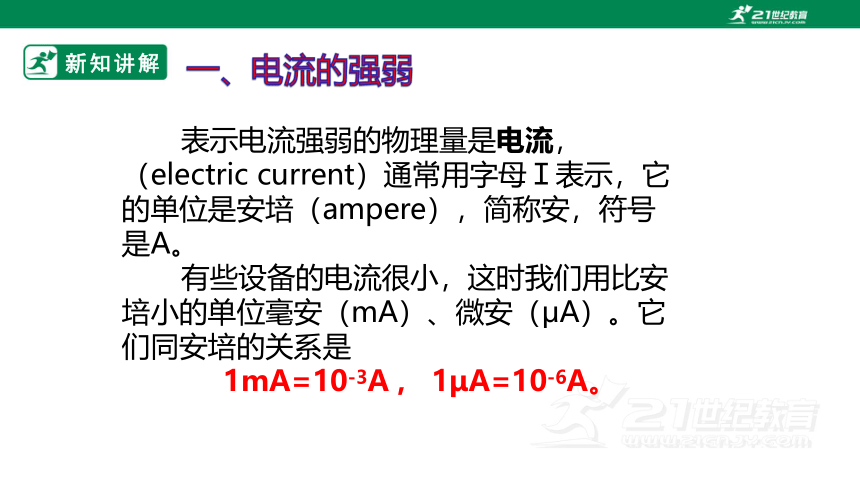

表示电流强弱的物理量是电流,(electric current)通常用字母I表示,它的单位是安培(ampere),简称安,符号是A。
有些设备的电流很小,这时我们用比安培小的单位毫安(mA)、微安(μA)。它们同安培的关系是
1mA=10-3A , 1μA=10-6A。
一、电流的强弱
新知讲解

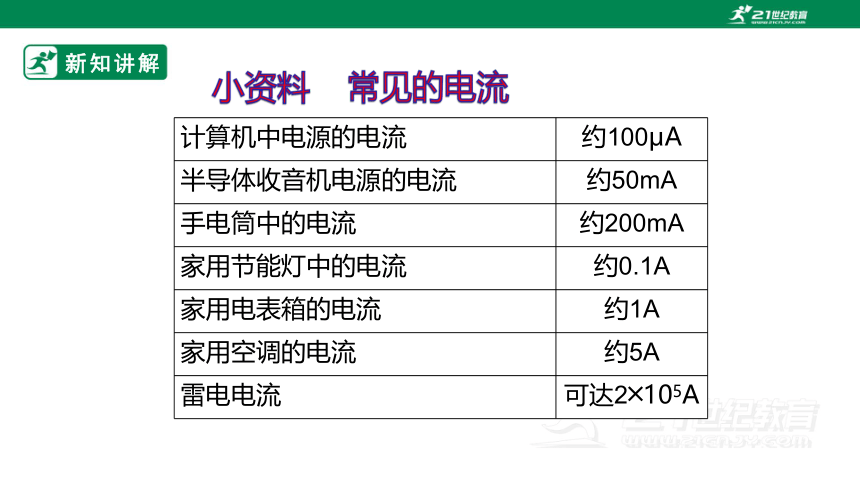

小资料 常见的电流
计算机中电源的电流 约100μA
半导体收音机电源的电流 约50mA
手电筒中的电流 约200mA
家用节能灯中的电流 约0.1A
家用电表箱的电流 约1A
家用空调的电流 约5A
雷电电流 可达2╳105A
新知讲解
1mA=10-3A , 1μA=10-6A。
例如,维持电子手表液晶显示器的工作,只需要几微安的电流。
一、电流的强弱
新知讲解
二、电流的测量
电流表
电路中的电流可用电流表测量。如图所示是学生实验室中一种电流表。这种电流表一般有两个量程。电流表单位是A,元件符号是
A
新知讲解
二、电流的测量
电流表
例如,当左端标有“—”号的接线柱和中间标有“0.6”的接线柱连入电路时,表的量程为0~0.6A,此时电流的大小要按指针所在位置表盘下排的数值读取。
A
新知讲解
二、电流的测量
电流表
例如,当左端接线柱“—”和右端标有“3”的接线柱连入电路时,表的量程为0~3A,此时电流的大小要按指针所在位置表盘上排的数值读取。下面通过实验来学习怎样使用电流表测量电流。
A
新知讲解
读一读
量程为0~0.6A,每1大格为0.2A,每1小格为0.02A,电流表的读数为
I1=0.3A
量程为0~3A,每1大格为1A,每1小格为0.1A,电流表的读数为
I2=1.5A
新知讲解
读一读
量程为0~0.6A,每1大格为0.2A,每1小格为0.02A,电流表的读数为
I3=0.48A
量程为0~3A,每1大格为1A,每1小格为0.1A,电流表的读数为
I4=2.4A
新知讲解
实验 练习使用电流表
1.电流表的连接
第一,必须将电流表和被测电路串联。如果误将电流表和被测的用电器并联,那么,电流表指示的就不是流过用电器的电流,而且很容易损坏电流表。
新知讲解
实验 练习使用电流表
1.电流表的连接
第二,必须让电流从红色(或标有“+”号)接线柱流进,在从黑色(或标有“-”)接线柱流出。否则,电流表指针反向偏转,无法读数,而且也容易损坏电流表。
新知讲解
实验 练习使用电流表
1.电流表的连接
第三,必须正确选择电流表的量程。如果电流超过电流表的最大测量值,就无法读数,而且也可能损坏电流表,这时改用更大量程的电流表。
新知讲解
实验 练习使用电流表
为了避免电流过大损坏电流表,在不能事先估计电流的情况下,可以先闭合开关然后迅速断开(叫做“试触”),看看开关闭合的瞬间指针的偏转是否在最大测量值之内。——大量程“试触”
新知讲解
实验 练习使用电流表
1.电流表的连接
第四,不允许把电流表直接连到电源两极上!否则电流表将被损坏。
新知讲解
实验 练习使用电流表
2.电流表的读数
第一,明确所选电流表的量程。例如,0~0.6A或0~3A。
第二,确定电流表的分度值,即表盘的一个小格代表电流的大小。例如,电流表的量程是0~3A,表盘从0到最右端共有30个小格,每个小格就代表0.1A。如果电流表的量程是0~0.6A,每个小格代表多少安?
新知讲解
实验 练习使用电流表
2.电流表的读数
第三,接通电路,看看表针向右总共偏转了多少个小格,这样就知道电流的大小了。
I1=0.44A
I2=2.2A
新知讲解
实验 练习使用电流表
3.用电流表测量电路中的电流
按照图甲所示的电路图连接电路,测量这种情况下电路中的电流。如图乙所示,改变电流表在电路中的位置,测量这种情况下的电流。
新知讲解
实验 练习使用电流表
按照图甲所示的电路图连接电路,测量这种情况下电路中的电流。
新知讲解
实验 练习使用电流表
按照图甲所示的电路图连接电路,测量这种情况下电路中的电流。
I1=0.3A
新知讲解
实验 练习使用电流表
如图乙所示,改变电流表在电路中的位置,测量这种情况下的电流。
新知讲解
实验 练习使用电流表
如图乙所示,改变电流表在电路中的位置,测量这种情况下的电流。
I2=0.3A
新知讲解
实验 练习使用电流表
3.用电流表测量电路中的电流
实验结论:按照图甲、图乙测量电路中的电流。两次电流表示数相等。
新知讲解
科学世界 生物电
课堂练习
1.下列说法不正确的是( )
A. 表示电流强弱的物理量是电流
B. 电流用字母I表示
C. 电流用字母A表示
D. 电流的单位是安培,简称安。
C
课堂练习
2.下列单位换算错误的是( )
A. 1mA=10-3A
B. 1μA=10-6A
C. 0.3A=300mA
D. 100μA=0.1mA=0.01A
D
课堂练习
3.下列对电流表的示数读数正确的是( )
A. 0.3A
B. 1.5A
C. 量程0-0.6A,为0.3A
D. 量程0-3A,为0.3A
C
课堂练习
4.下列用电流表测量电路中的电流,接法正确的是( )
B
课堂练习
5. 下图中能直接测量L1的电流的是( )
C
课堂总结
1.表示电流强弱的物理量是电流,通常用字母I表示,它的单位是安培,简称安,符号是A。
2.测量电流用电流表,单位是A,元件符号是
3. 电流表的使用:“二要二不”。“要串联;要+进-出,不超量程(大量程——试触),不短接”
4.电流表的读数:“三看”:“看量程,分度值,指针读示数“
板书设计
1.表示电流强弱的物理量是电流,通常用字母I表示,它的单位是安培,简称安,符号是A。
2.测量电流用电流表,单位是A,元件符号是
3. 电流表的使用:“二要二不”。“要串联;要+进-出,不超量程(大量程——试触),不短接”
4.电流表的读数:“三看”:“看量程,分度值,指针读示数“
作业布置
1.课堂作业P48.T4
2.家庭作业P48.T1、T2、T3。
