杠杆专题（关于最小力的问题）

课件17张PPT。 杠杆平衡条件

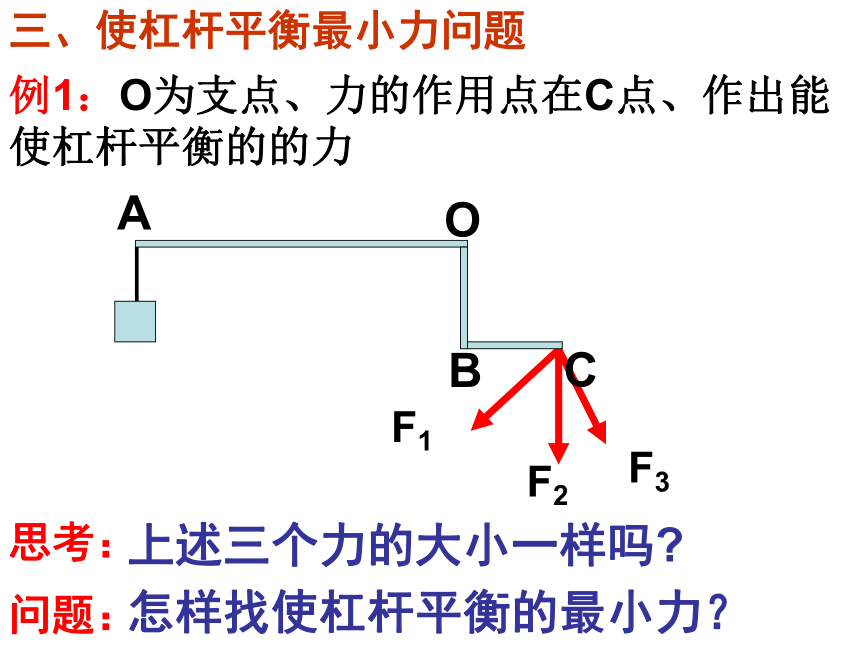

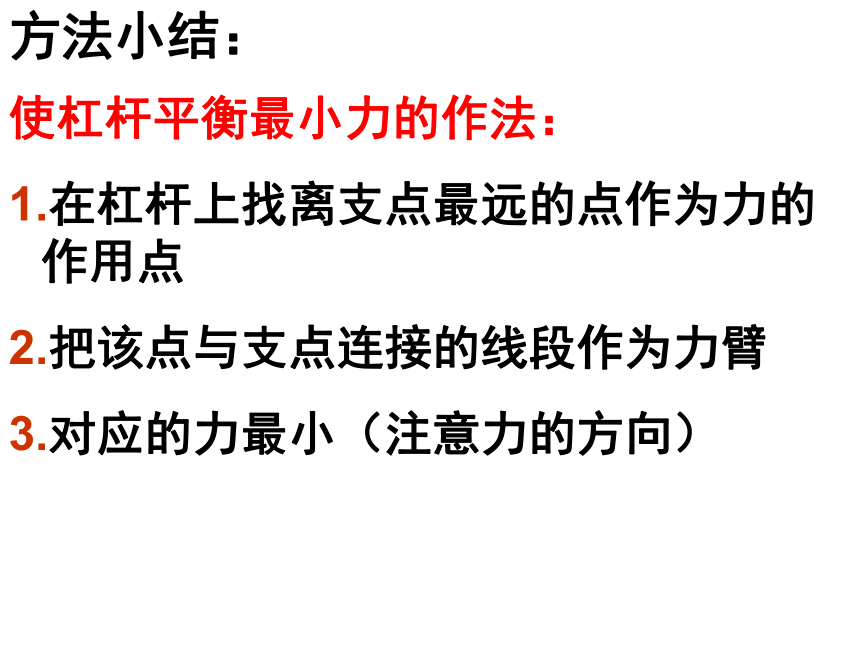

最小力问题）三、使杠杆平衡最小力问题例1：O为支点、力的作用点在C点、作出能使杠杆平衡的的力F1F2F3思考：上述三个力的大小一样吗?问题：怎样找使杠杆平衡的最小力？使杠杆平衡最小力的作法：
在杠杆上找离支点最远的点作为力的作用点
把该点与支点连接的线段作为力臂

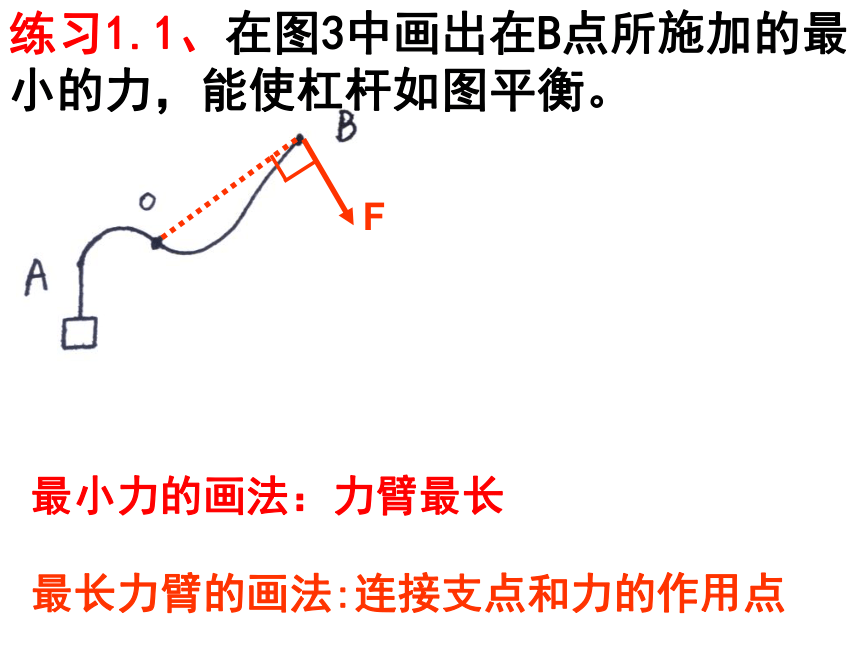

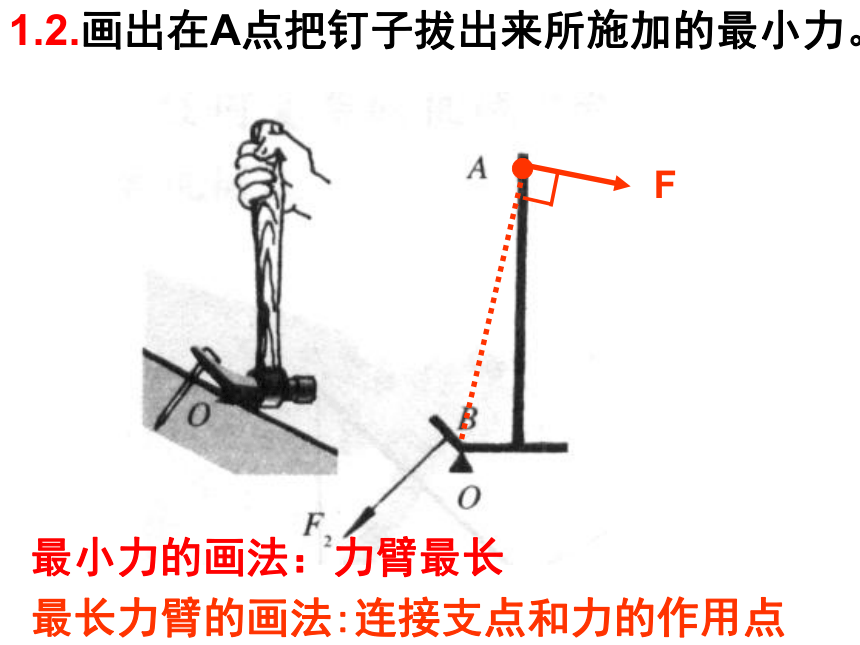

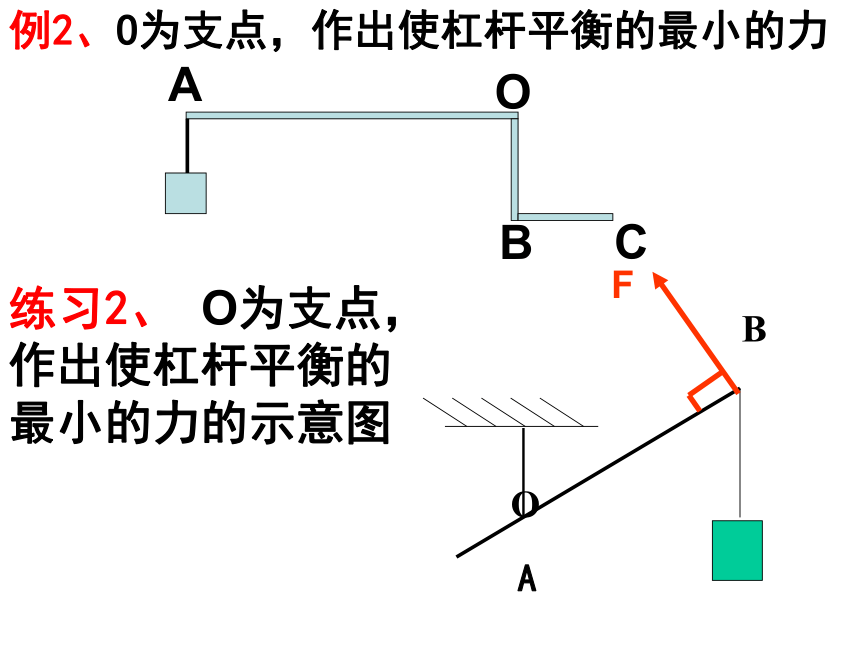

对应的力最小（注意力的方向）方法小结：练习1.1、在图3中画出在B点所施加的最小的力，能使杠杆如图平衡。 F 最长力臂的画法:连接支点和力的作用点最小力的画法：力臂最长1.2.画出在A点把钉子拔出来所施加的最小力。 F 最长力臂的画法:连接支点和力的作用点最小力的画法：力臂最长例2、O为支点，作出使杠杆平衡的最小的力练习2、 O为支点，
作出使杠杆平衡的

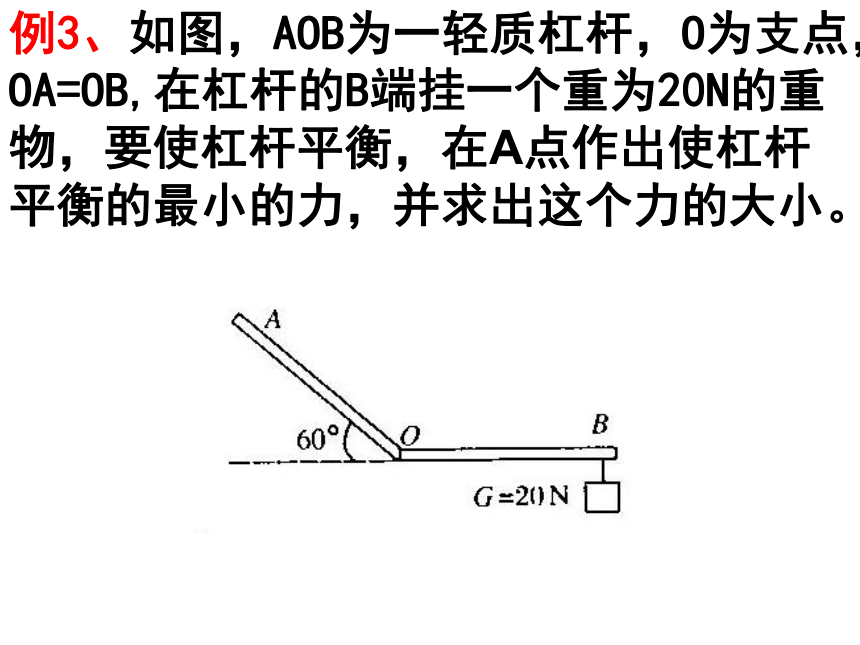

最小的力的示意图AF例3、如图，AOB为一轻质杠杆，O为支点，OA=OB,在杠杆的B端挂一个重为20N的重物，要使杠杆平衡，在A点作出使杠杆平衡的最小的力，并求出这个力的大小。 例题4、为了把下面的一个圆木推上台阶，请你画出所使用的最小力的示意图OF练习4、为了把下面的一个长方体木块向右推倒，请你画出所使用的最小力的示意图OF中考题分析：如图所示，用撬棒撬起大石头，向上向下用力都可以，哪一种方式更省力，请说明具体原因。向上用力更省力，因为阻力一定，向上用力时阻力襞与动力臂的比值大于向下用力时阻力襞与动力臂的比值。 11.1.8杠杆平衡条件
（应用三 杠杆变化问题）例题、人的前臂可视为杠杆，当屈肘把哑铃向上举起时，阻力臂怎么变化？F1F2L1L2如图所示，作用在杠杆一端的力由水
平逐渐变为竖直的过程中，力F在这个过
程中如何变化（ ）
A. 变大 B. 变小
C. 不变 D. 先变大后变小课堂练习2．如图所示，作用在杠杆一端且始终与
杠杆垂直的力F，将杠杆缓慢地由位置A
拉至位置B，力F在这个过程中（ ） A. 变大 B. 变小
C. 不变 D. 先变大后变小3．如图所示，作用在杠杆一端且始终水
平向右的力F，将杠杆缓慢地由位置A拉
至位置B，力F在这个过程中 （ ）A. 变大 B. 变小
C. 不变 D. 先变大后变小4.如图所示，有一把均匀的木尺，在上端
钻有一小孔，挂在钉子A上，它可以在竖直平面内以A点为轴摆动．现从静止开始，在木尺的另一端B点处施加一个水平向右的作用力F,使木尺缓慢地向右偏转到图中虚线位置．在这一过程中，
木尺的重力的力臂逐
渐变____，水平力F
的大小逐渐变_____．
大大5.如图所示，作用在杠杆一端且始终水平向右的力F，将杠杆缓慢地由图示位置拉至水平位置的过程中，力F的变化是 A. 变大 B. 变小
C. 不变 D. 先变大后变小CF
