《自编课堂笔记》浙教版科学八年级上第4章电路探秘（新版）

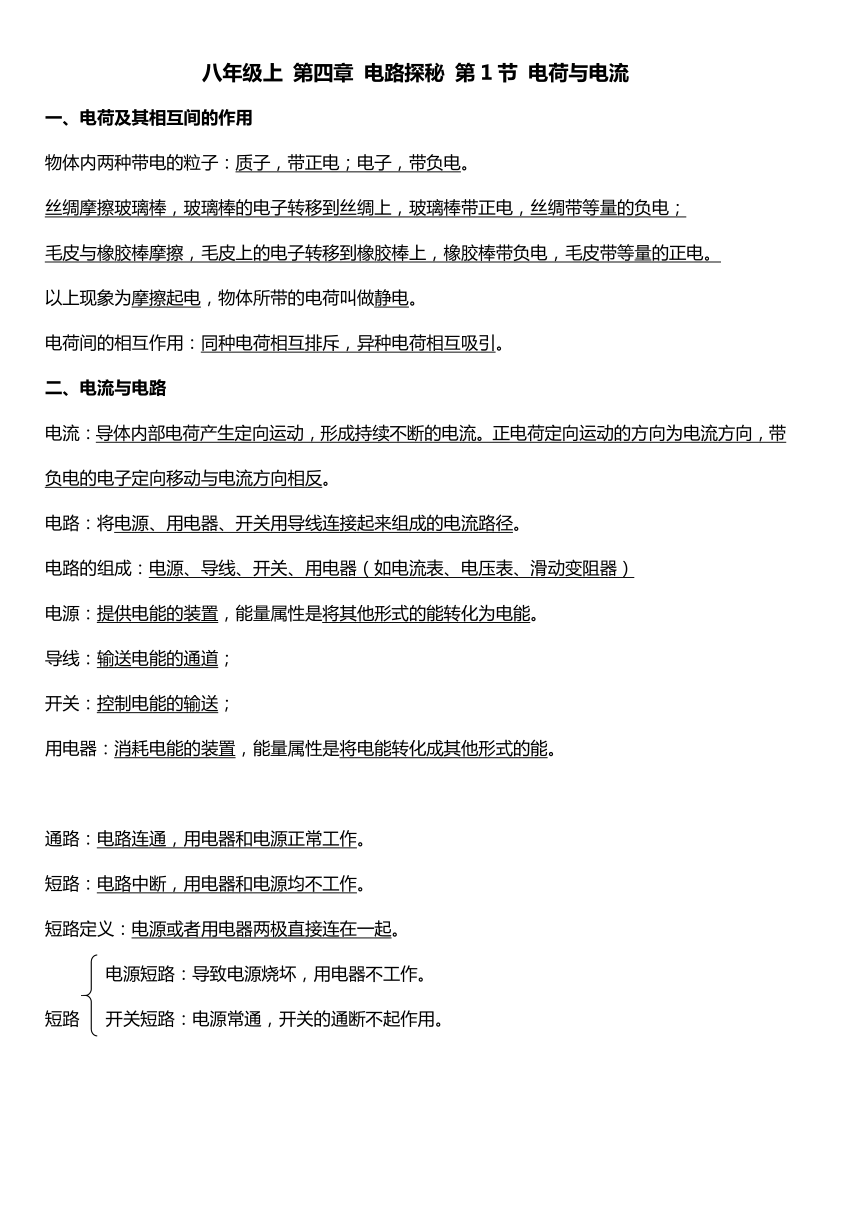

八年级上 第四章 电路探秘 第1节 电荷与电流
电荷及其相互间的作用
物体内两种带电的粒子：质子，带正电；电子，带负电。
丝绸摩擦玻璃棒，玻璃棒的电子转移到丝绸上，玻璃棒带正电，丝绸带等量的负电；
毛皮与橡胶棒摩擦，毛皮上的电子转移到橡胶棒上，橡胶棒带负电，毛皮带等量的正电。
以上现象为摩擦起电，物体所带的电荷叫做静电。
电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
电流与电路
电流：导体内部电荷产生定向运动，形成持续不断的电流。正电荷定向运动的方向为电流方向，带负电的电子定向移动与电流方向相反。
电路：将电源、用电器、开关用导线连接起来组成的电流路径。
电路的组成：电源、导线、开关、用电器（如电流表、电压表、滑动变阻器）
电源：提供电能的装置，能量属性是将其他形式的能转化为电能。
导线：输送电能的通道；
开关：控制电能的输送；
用电器：消耗电能的装置，能量属性是将电能转化成其他形式的能。
通路：电路连通，用电器和电源正常工作。
短路：电路中断，用电器和电源均不工作。
短路定义：电源或者用电器两极直接连在一起。
电源短路：导致电源烧坏，用电器不工作。
短路 开关短路：电源常通，开关的通断不起作用。
用电器短路：导致用电器不工作也不会损坏，可能导致电源或其它用电器的损坏。
三、电路图
串联电路
( http: / / www.21cnjy.com )
并联电路
干路：从电源两极到两个分支点的部分
支路：两个分支点之间的两头电路
( http: / / www.21cnjy.com )
八年级上 第四章 电路探秘 第2节 电流的测量
电流：是指电荷的定向移动。
电流方向：正电荷移动到方向；电子或负电荷移动的反方向。
电流强度：衡量电流大小的物理量，单位：安培（A）1A=103mA
电流的测量：使用电流表测量。
电流表的使用要求：
1，正确选择量程。如不能估计，则先选择大量程，采用试触法决定；
2，电流表必须串联在被测用电器旁；
3，电流应从“+”极接入，从“-”极流出。
4，绝对不允许不经过用电器而把电流表直接连接到电源两极。
串联电路和并联电路的电流特点：

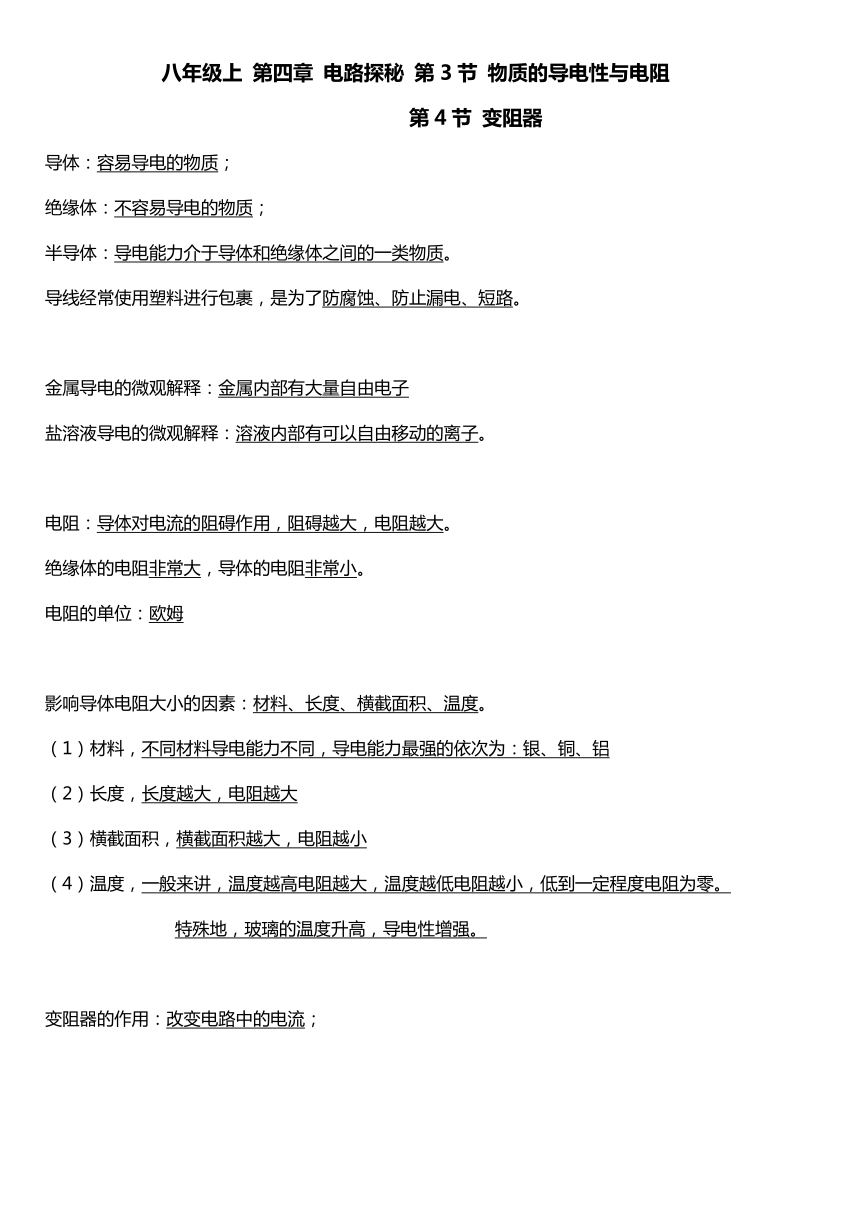

八年级上 第四章 电路探秘 第3节 物质的导电性与电阻
第4节 变阻器
导体：容易导电的物质；
绝缘体：不容易导电的物质；
半导体：导电能力介于导体和绝缘体之间的一类物质。
导线经常使用塑料进行包裹，是为了防腐蚀、防止漏电、短路。
金属导电的微观解释：金属内部有大量自由电子
盐溶液导电的微观解释：溶液内部有可以自由移动的离子。
电阻：导体对电流的阻碍作用，阻碍越大，电阻越大。
绝缘体的电阻非常大，导体的电阻非常小。
电阻的单位：欧姆
影响导体电阻大小的因素：材料、长度、横截面积、温度。
材料，不同材料导电能力不同，导电能力最强的依次为：银、铜、铝
长度，长度越大，电阻越大
横截面积，横截面积越大，电阻越小
温度，一般来讲，温度越高电阻越大，温度越低电阻越小，低到一定程度电阻为零。
特殊地，玻璃的温度升高，导电性增强。
变阻器的作用：改变电路中的电流；
变阻器改变的原理：改变接入电路的电阻丝的有效长度。
滑动变阻器的符号：
滑动变阻器的接法：上面两个接线柱和下面两个接线柱各接一个
( http: / / www.21cnjy.com )
八年级上 第四章 电路探秘 第5节 电压的测量
电压：衡量电路中自由电荷做功能力的物理量，单位：伏特（V）
电压是使电路中自由电荷定向移动的原因。
电压的测量：使用电压表。
电压表的使用方法：
1，正确选择量程。如不能估计，则先选择大量程，采用试触法决定；
2，电流表必须并联在被测用电器旁，或并联在电源旁；
3，电流应从“+”极接入，从“-”极流出。
串联电路和并联电路的电压特点：
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
八年级上 第四章 电路探秘 第6节 电流与电压、电阻的关系
研究电流、电压和电阻的关系，我们首先要分步进行研究：
当电阻不变时，电流与电压的关系，
当电压不变时，电流与电阻的关系。
实验：当电阻不变时，电流与电压的关系
测量定制电阻R的两端电压和电流的关系，如下表
电压/伏 电流/安
1 1
2 2
3 3
4 4
结论：电阻不变时，电流和电压成正比关系。
实验：当电压不变时，电流与电阻的关系。
更换RX，每次更换后调节滑动变阻器，使电压表示数不变，如下表：
电阻/欧 电流/安
1 2
2 4
3 6
4 8
结论：电压不变时，电流和电阻成反比关系。
德国物理学家欧姆研究了电流、电压和电阻的关系，在1827年得到以下结论：
导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。（欧姆定律）
用字母表示： I= 标准单位：电压（V）；电流（A）；电阻（Ω）
根据欧姆定律，我们可以测量导体的电阻，即伏安法测电阻。
（1）按照电路图连接电路，闭合开关前，滑动变阻器处于最大阻值处。
闭合开关S，读出电路中电压表和电流表的示数，计入表格；
改变滑动变阻器的电阻，再次读书，记录；再重复一次；
根据记录的三组数据，计算出电阻值，取平均值作为测定值。
一般来讲，不能使用小灯泡来验证欧姆定律的正确性，因为温度差异过大，电阻值会变化。
八年级上 第四章 电路探秘 第7节 电路分析与应用
图一 图二
上面这个表非常非常重要，尤其是右面两列，经常能够简化解题。
串联电路特点：
整个电路只有一条主线，没有分支
各串联用电器同时工作、同时断电
若有某一用电器损害（断路）则全部电路布工作
并联电路特点：
整个电路分干路和支路，有分支
干路开关可以控制整个电路，各支路开关可以控制各支路用电器
某支路断路不影响其他支路；某支路短路则全部支路都发生短路
串联电路中，在a、b、c、d接入电流表，可得到结果：
Ia=Ib=Ic=Id
即：串联电路中，电流处处相等。
并联电路中，在a、b、c接入电流表，可得到：
Ic=Ia+Ib
即：并联电路中，干路电流等于各支路电流之和。
串联电路中，在L1和L2两端接入电压表，可得到结果：
U=U1+U2
即：串联电路中，总电压等于各串联用电器的电压之和。
并联电路中，在L1和L2两端接入电压表，可得到：
U=U1=U2
即：并联电路中，电源电压等于各支路两端电压。
