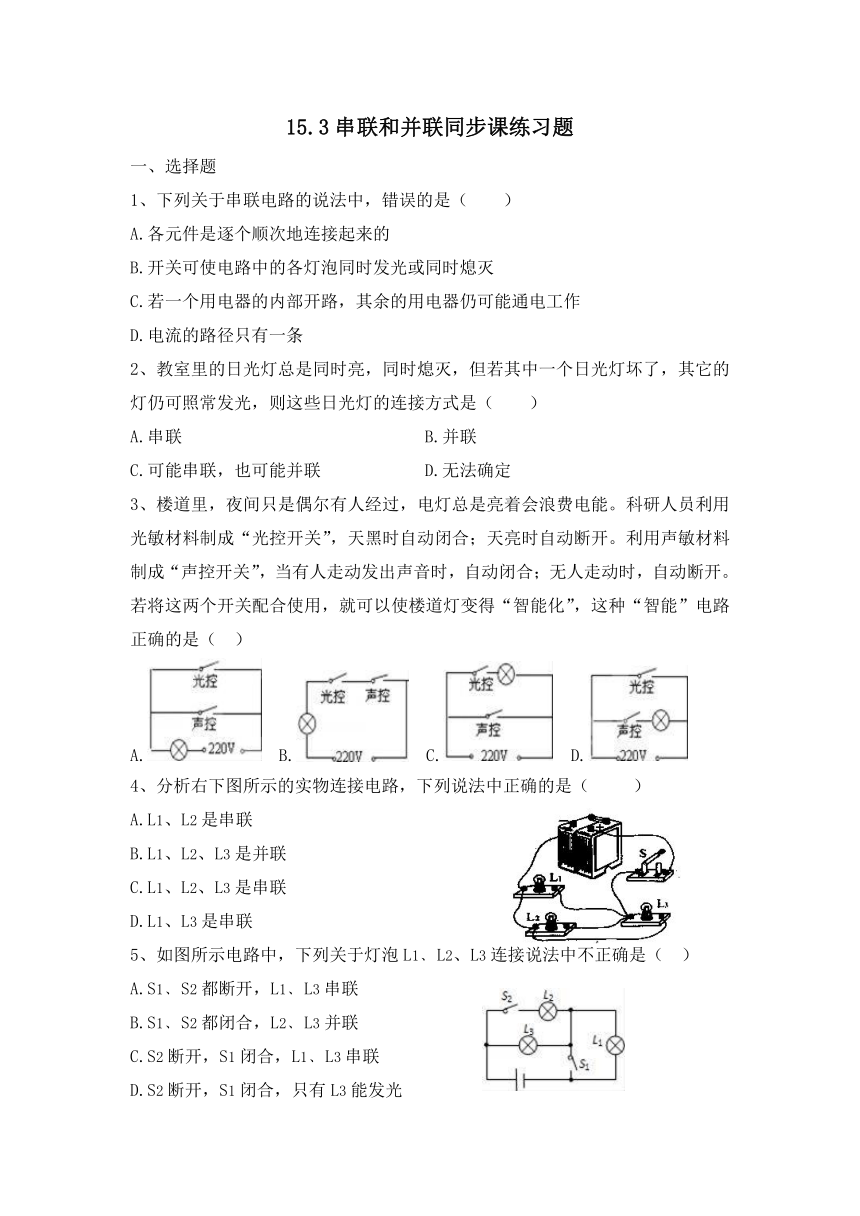

15.3串联和并联同步课练习题 （含答案）2022-2023学年人教版物理九年级

15.3串联和并联同步课练习题
一、选择题
1、下列关于串联电路的说法中，错误的是（　　）
A.各元件是逐个顺次地连接起来的
B.开关可使电路中的各灯泡同时发光或同时熄灭
C.若一个用电器的内部开路，其余的用电器仍可能通电工作
D.电流的路径只有一条
2、教室里的日光灯总是同时亮，同时熄灭，但若其中一个日光灯坏了，其它的灯仍可照常发光，则这些日光灯的连接方式是（　　）
A.串联 B.并联
C.可能串联，也可能并联 D.无法确定
3、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（ ）
A. B. C. D.
4、分析右下图所示的实物连接电路，下列说法中正确的是（ ）
A.L1、L2是串联
B.L1、L2、L3是并联
C.L1、L2、L3是串联
D.L1、L3是串联
5、如图所示电路中，下列关于灯泡L1﹑L2、L3连接说法中不正确是（ ）
A.S1﹑S2都断开，L1﹑L3串联
B.S1﹑S2都闭合，L2﹑L3并联
C.S2断开，S1闭合，L1﹑L3串联
D.S2断开，S1闭合，只有L3能发光

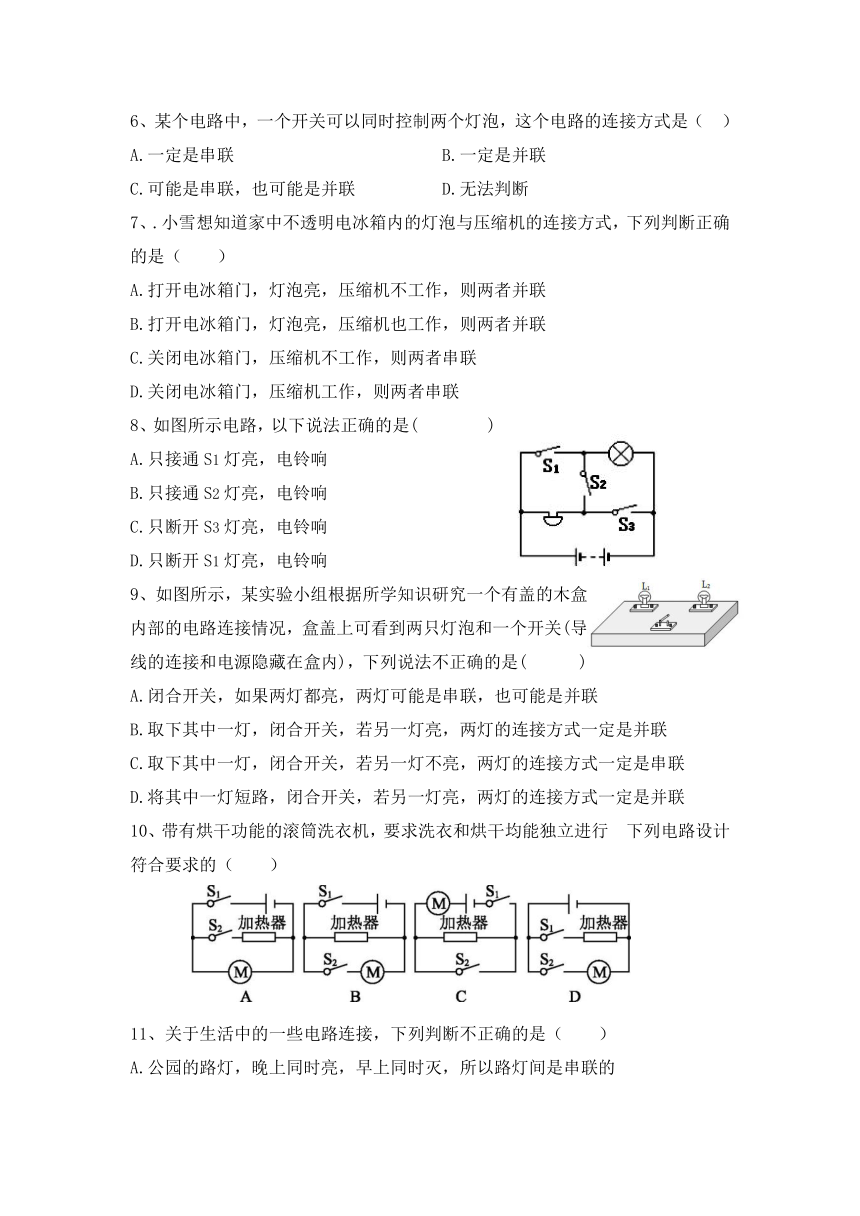

6、某个电路中，一个开关可以同时控制两个灯泡，这个电路的连接方式是（ ）
A.一定是串联 B.一定是并联
C.可能是串联，也可能是并联 D.无法判断
7、.小雪想知道家中不透明电冰箱内的灯泡与压缩机的连接方式，下列判断正确的是（　　）
A.打开电冰箱门，灯泡亮，压缩机不工作，则两者并联
B.打开电冰箱门，灯泡亮，压缩机也工作，则两者并联
C.关闭电冰箱门，压缩机不工作，则两者串联
D.关闭电冰箱门，压缩机工作，则两者串联
8、如图所示电路，以下说法正确的是( )
A.只接通S1灯亮，电铃响
B.只接通S2灯亮，电铃响
C.只断开S3灯亮，电铃响
D.只断开S1灯亮，电铃响
9、如图所示，某实验小组根据所学知识研究一个有盖的木盒内部的电路连接情况，盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内)，下列说法不正确的是(　 　)
A.闭合开关，如果两灯都亮，两灯可能是串联，也可能是并联
B.取下其中一灯，闭合开关，若另一灯亮，两灯的连接方式一定是并联
C.取下其中一灯，闭合开关，若另一灯不亮，两灯的连接方式一定是串联
D.将其中一灯短路，闭合开关，若另一灯亮，两灯的连接方式一定是并联
10、带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行 下列电路设计符合要求的（　　）

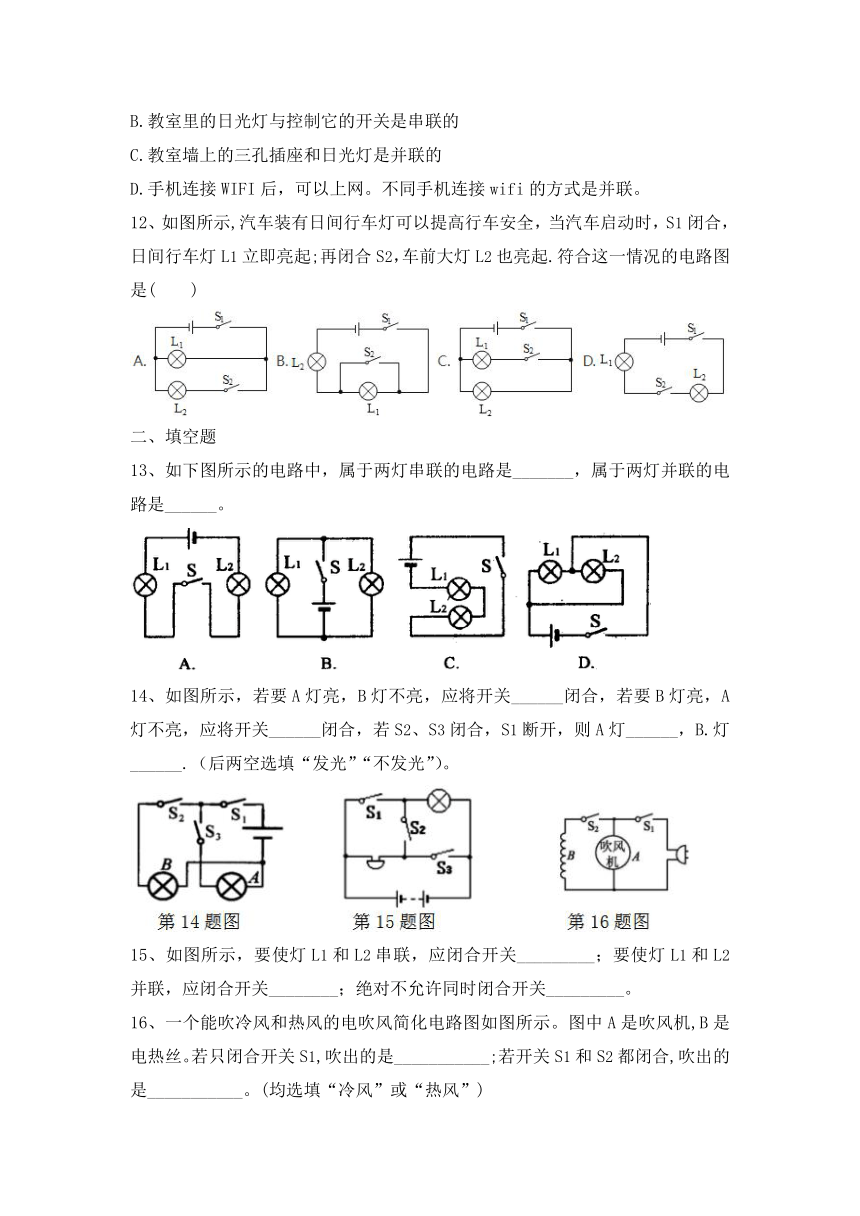

11、关于生活中的一些电路连接，下列判断不正确的是（　　）
A.公园的路灯，晚上同时亮，早上同时灭，所以路灯间是串联的
B.教室里的日光灯与控制它的开关是串联的
C.教室墙上的三孔插座和日光灯是并联的
D.手机连接WIFI后，可以上网。不同手机连接wifi的方式是并联。
12、如图所示,汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起;再闭合S2，车前大灯L2也亮起.符合这一情况的电路图是( )
二、填空题
13、如下图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是______。
如图所示，若要A灯亮，B灯不亮，应将开关______闭合，若要B灯亮，A灯不亮，应将开关______闭合，若S2、S3闭合，S1断开，则A灯______，B.灯______.（后两空选填“发光”“不发光”）。
15、如图所示，要使灯L1和L2串联，应闭合开关_________；要使灯L1和L2并联，应闭合开关________；绝对不允许同时闭合开关_________。
16、一个能吹冷风和热风的电吹风简化电路图如图所示。图中A是吹风机,B是电热丝。若只闭合开关S1,吹出的是___________;若开关S1和S2都闭合,吹出的是___________。(均选填“冷风”或“热风”)
17、如图所示,某移动电源(俗称“充电宝”)有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的____________。
18、汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的___________；位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为_____________。
19、现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的___
________，房间里各用电器之间是_________联的，开关和控制的灯是________联的。
20、如图所示是某路口一组的交通信号灯，指挥过往的车辆和行人。这组信号灯中的红灯、绿灯和黄灯的连接方式是_________联。
三、实验探究题
21、在“连接串联电路”实验中，实验电路如阁所示
（1）在连接电路时，开关应该处于_____状态
（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_____ （选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；这说明：在串联电路中，开关控制_________用电器；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象，这说明：在串联电路中，开关位置改变后，其控制作用_________（选填“改变”或“不变”）。
22、在“连接串联电路”的实验中，电路图如图甲所示。
（1）小明连接了如图乙所示电路，如果闭合开关，两个灯泡都将___________
（选填“不会发光”或“会被烧坏”），出现___________（选填“断路”、“短路”或“通路”）现象，小明想将电路全部拆散重装，小强认为只需拆除___________（填字母）导线，就能使电路正确；
（2）小明很快把电路更改好，闭合开关前，两灯都不亮；闭合开关后，两灯都亮。小明随即得出一个结论：开关如果能够同时控制所有用电器说明此电路一定是串联电路，小明的结论是___________（选填“正确”或“错误”）的；
（3）实验过程中，另一小组发现两个灯均不亮，于是他们做了以下实验：用一根导线连在灯泡L1的两端，灯泡L1不亮，灯泡L2亮；用一根导线连在灯泡L2的两端，两个灯均不亮；那么故障可能是______________________。
15.3串联和并联同步课练习题
参考答案
1-5 CBBBC 6-10 CACDD 11-12 AA
13、AC BD
14、S1和S3 S1和S2 不发光 不发光
15、S2 S1和S3 S1、S2和S3
16、冷风 热风
17、并 用电器
18、开关 并联
19、开关 并联 串联
20、并
21、（1）断开 （2）L2与灯座接触不良 （3）所有 不变
22、（1）不会发光 短路 b （2）错误 （3）L1断路
