15.4电流的测量同步课练习题 （含答案）-2022-2023学年人教版物理九年级

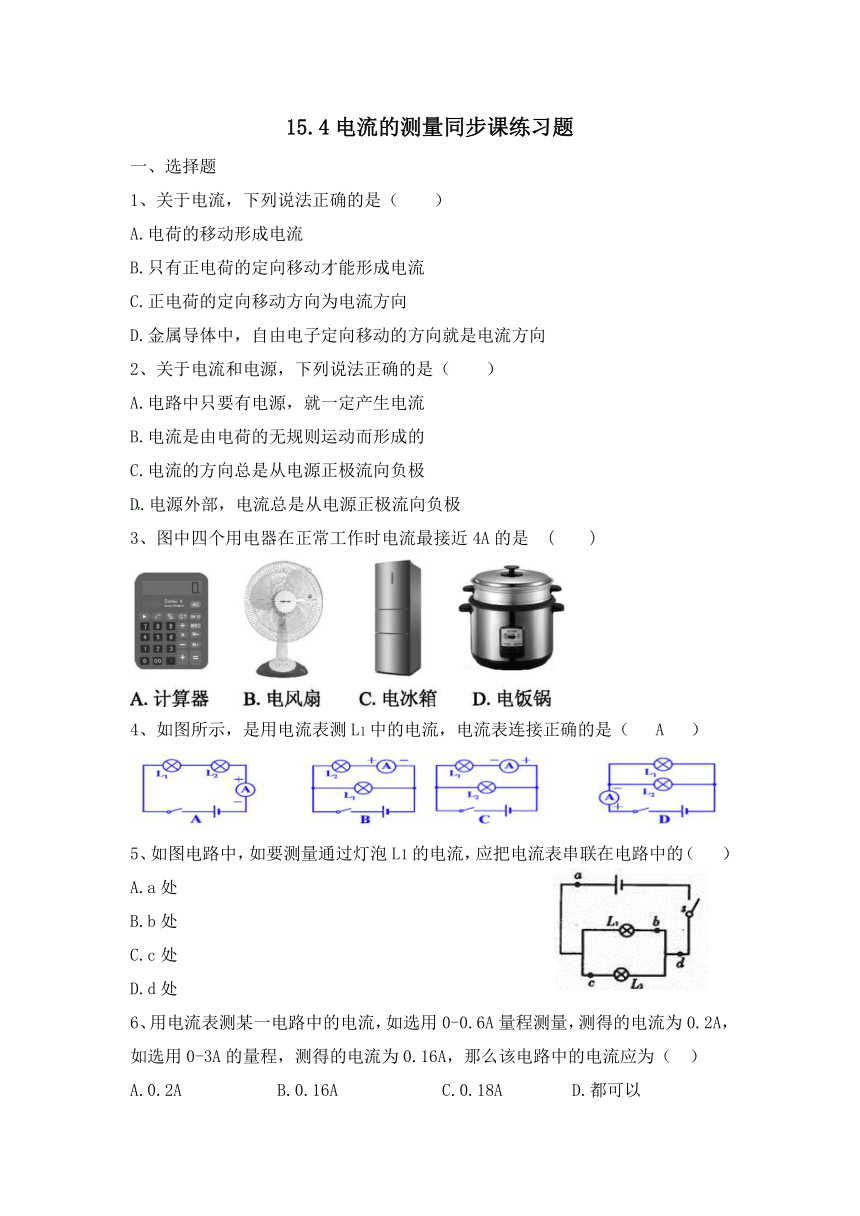

15.4电流的测量同步课练习题
一、选择题
1、关于电流，下列说法正确的是（ ）
A.电荷的移动形成电流
B.只有正电荷的定向移动才能形成电流
C.正电荷的定向移动方向为电流方向
D.金属导体中，自由电子定向移动的方向就是电流方向
2、关于电流和电源，下列说法正确的是（ ）
A.电路中只要有电源，就一定产生电流
B.电流是由电荷的无规则运动而形成的
C.电流的方向总是从电源正极流向负极
D.电源外部，电流总是从电源正极流向负极
3、图中四个用电器在正常工作时电流最接近4A的是 (　　)
4、如图所示，是用电流表测L1中的电流，电流表连接正确的是（ A ）
5、如图电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（ ）
A.a处
B.b处
C.c处
D.d处
6、用电流表测某一电路中的电流，如选用0-0.6A量程测量，测得的电流为0.2A，如选用0-3A的量程，测得的电流为0.16A，那么该电路中的电流应为（ ）
A.0.2A B.0.16A C.0.18A D.都可以

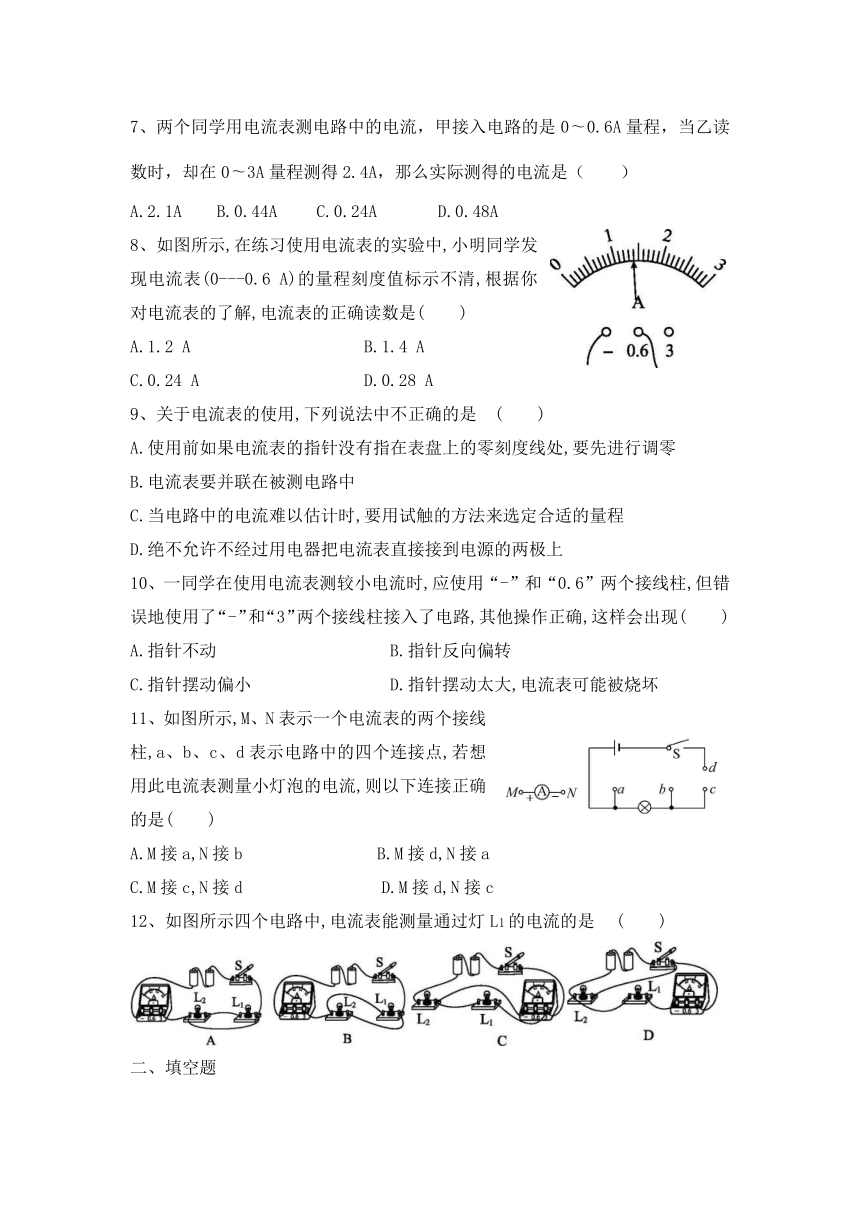

7、两个同学用电流表测电路中的电流，甲接入电路的是0 0.6A量程，当乙读数时，却在0 3A量程测得2.4A，那么实际测得的电流是（　　）
A.2.1A B.0.44A C.0.24A D.0.48A
8、如图所示,在练习使用电流表的实验中,小明同学发现电流表(0---0.6 A)的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是(　　)
A.1.2 A　 B.1.4 A　
C.0.24 A　 D.0.28 A
9、关于电流表的使用,下列说法中不正确的是 (　　)
A.使用前如果电流表的指针没有指在表盘上的零刻度线处,要先进行调零
B.电流表要并联在被测电路中
C.当电路中的电流难以估计时,要用试触的方法来选定合适的量程
D.绝不允许不经过用电器把电流表直接接到电源的两极上
10、一同学在使用电流表测较小电流时,应使用“-”和“0.6”两个接线柱,但错误地使用了“-”和“3”两个接线柱接入了电路,其他操作正确,这样会出现(　　)
A.指针不动 B.指针反向偏转
C.指针摆动偏小 D.指针摆动太大,电流表可能被烧坏
11、如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是(　　)
A.M接a,N接b B.M接d,N接a
C.M接c,N接d D.M接d,N接c
12、如图所示四个电路中,电流表能测量通过灯L1的电流的是 (　　)
二、填空题

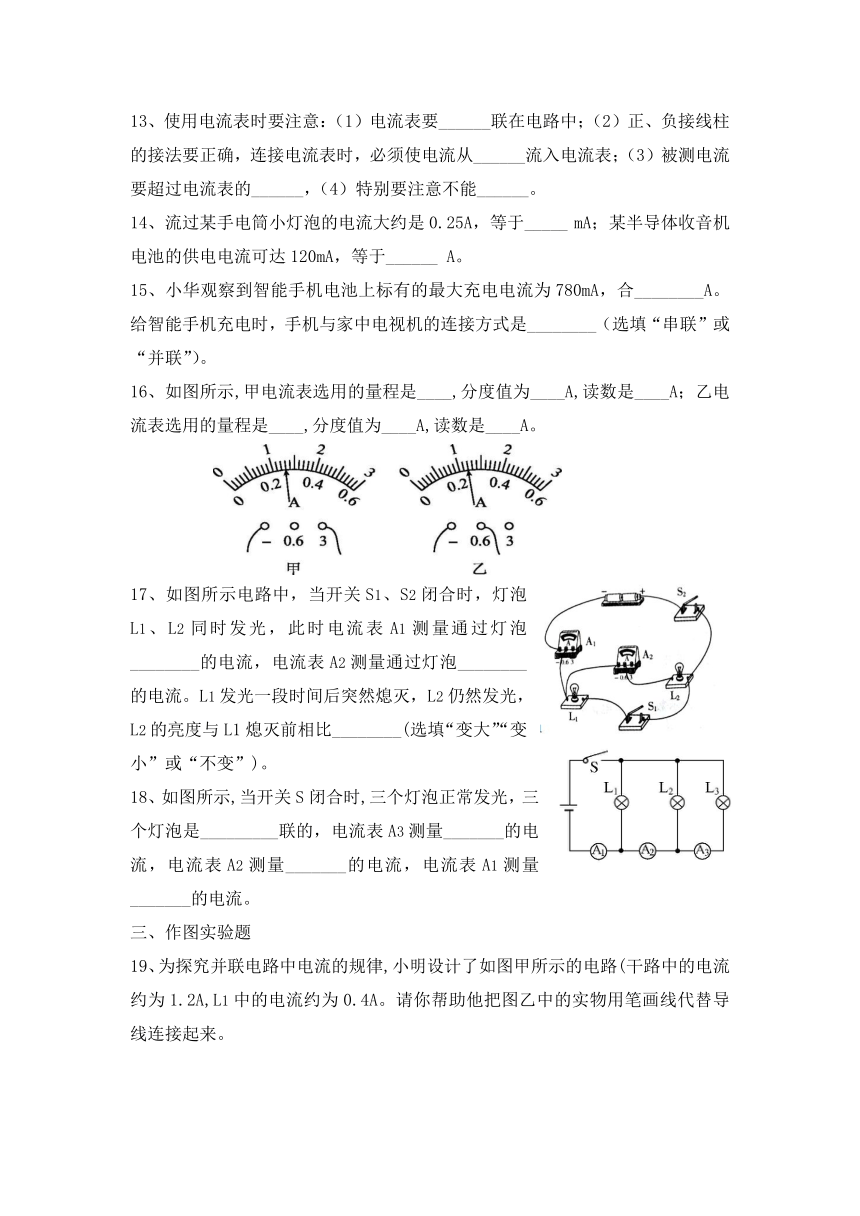

13、使用电流表时要注意：（1）电流表要______联在电路中；（2）正、负接线柱的接法要正确，连接电流表时，必须使电流从______流入电流表；（3）被测电流要超过电流表的______，（4）特别要注意不能______。
14、流过某手电筒小灯泡的电流大约是0.25A，等于_____ mA；某半导体收音机电池的供电电流可达120mA，等于______ A。
15、小华观察到智能手机电池上标有的最大充电电流为780mA，合________A。给智能手机充电时，手机与家中电视机的连接方式是________（选填“串联”或“并联”）。
16、如图所示,甲电流表选用的量程是____,分度值为____A,读数是____A；乙电流表选用的量程是____,分度值为____A,读数是____A。
17、如图所示电路中，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表A1测量通过灯泡________的电流，电流表A2测量通过灯泡________的电流。L1发光一段时间后突然熄灭，L2仍然发光，L2的亮度与L1熄灭前相比________(选填“变大”“变小”或“不变”)。
18、如图所示,当开关S闭合时,三个灯泡正常发光，三个灯泡是_________联的，电流表A3测量_______的电流，电流表A2测量_______的电流，电流表A1测量_______的电流。
三、作图实验题
19、为探究并联电路中电流的规律,小明设计了如图甲所示的电路(干路中的电流约为1.2A,L1中的电流约为0.4A。请你帮助他把图乙中的实物用笔画线代替导线连接起来。
第19题图 第20题图
20、请在如图中的两个虚线框内，选填“电源”和“电流表”的符号连入电路，并满足当开关都闭合时两灯组成并联电路。
21、甲、乙、丙三名同学在做“用电流表测电流”的实验,闭合开关前,他们的电流表指针在零刻度线处,当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。而小明正确连接好电路,刚要闭合开关时,发现电流表指针如图乙所示。请分析他们在实验时分别存在什么问题,并写在下面的横线上。
甲同学的问题:________________; 解决方法:_______________________。
乙同学的问题:________________; 解决方法:________________________。
丙同学的问题:________________; 解决方法:________________________。
小明的问题:__________________; 解决方法:________________________。
22、如图甲所示，是用电流表测量电流的实验，请正确回答以下问题：
（1）电流表使用前，应检查指针是否对准________，如果有偏差，需先“校零”；
（2）连接电路时，开关应________，电流表必须________联在被测的那部分电路中，且应选用合适的量程，使电流从电流表的________流出；
（3）图甲是某同学连接好的电路，合上开关后，此时电流表测灯________的电流，如果电流表的示数如图乙所示，则经过该灯的电流大小是________A；
（4）请在图甲中某根导线端画“×”号，并用笔画线代替导线，将该导线正确改接到另一接线柱，使电流表变为测干路中的电流。
15.4电流的测量同步课练习题
参考答案
1-5 CDDAB 6-10 ADDBC 11-12 CD
13、（1）串 （2）正接线柱 （3）量程 （4）接电源两极
14、250 0.12
15、0.78 并联
16、0-3A 1.3A 0-0.6A 0.24A
17、L1和L2 L2 不变
18、并 L3 L2和L3 L1、L2和L3
19、如图
20、如图
21、甲：正负接线柱接反 调换正负接线柱的导线
乙：所选量程过大 换用小量程
丙：所选量程过小 换用大量程
小明：使用前，电流表未调零 调零
22、（1）零刻线 （2）断开 串 负接线柱 （3）L1 0.52
（4）如图
