15.5串、并联电路中电流的规律同步课练习题 （含答案）2022-2023学年人教版物理九年级

15.5串、并联电路中电流的规律同步课练习题
一、选择题

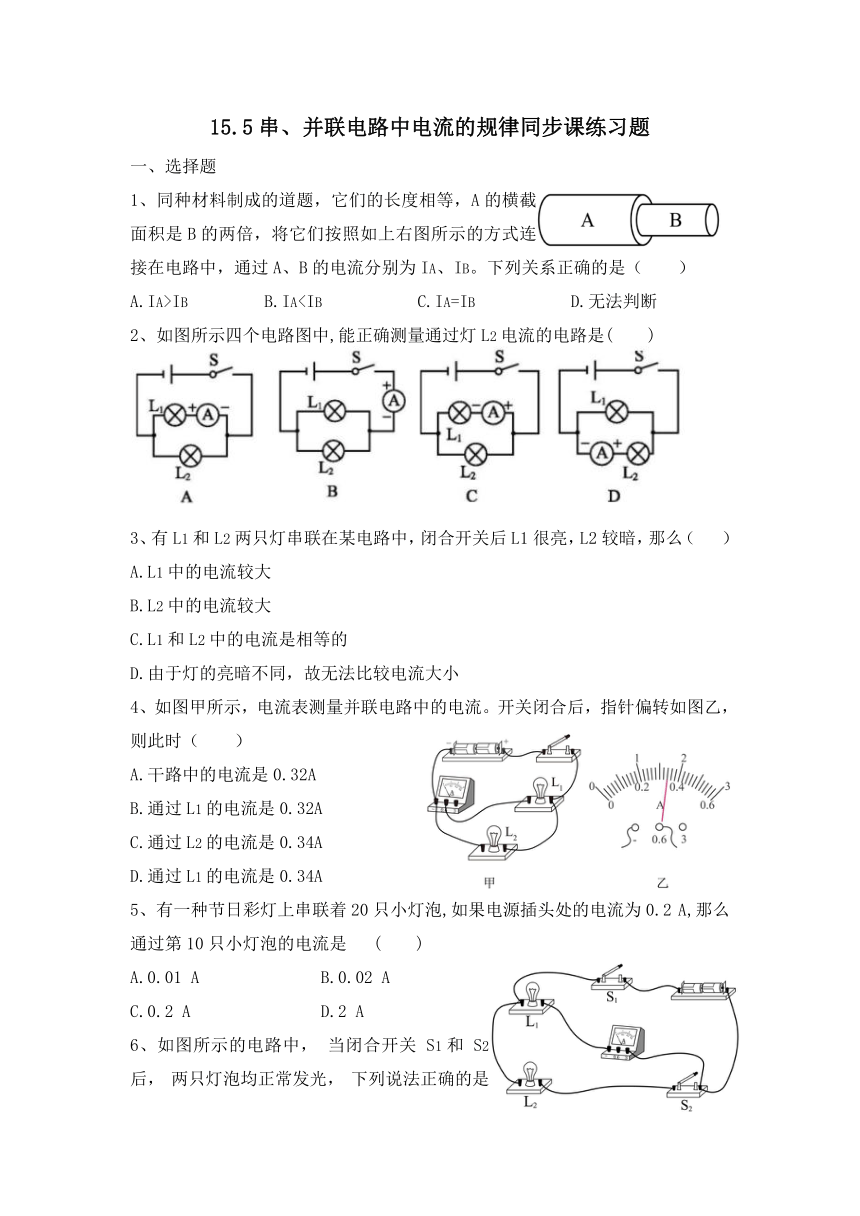

1、同种材料制成的道题，它们的长度相等，A的横截面积是B的两倍，将它们按照如上右图所示的方式连接在电路中，通过A、B的电流分别为IA、IB。下列关系正确的是（　　）
A.IA>IB B.IA2、如图所示四个电路图中,能正确测量通过灯L2电流的电路是(　　)
3、有L1和L2两只灯串联在某电路中，闭合开关后L1很亮，L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
4、如图甲所示，电流表测量并联电路中的电流。开关闭合后，指针偏转如图乙，则此时（　　）
A.干路中的电流是0.32A
B.通过L1的电流是0.32A
C.通过L2的电流是0.34A
D.通过L1的电流是0.34A
5、有一种节日彩灯上串联着20只小灯泡,如果电源插头处的电流为0.2 A,那么通过第10只小灯泡的电流是 (　　)
A.0.01 A　 B.0.02 A　
C.0.2 A　 D.2 A
6、如图所示的电路中， 当闭合开关 S1和 S2后， 两只灯泡均正常发光， 下列说法正确的是（　　）
A.电流表测量干路电流
B.断开 S2后， L2的亮度不变
C.灯L2被短路， L1正常发光
D.通过两灯的电流可能相等

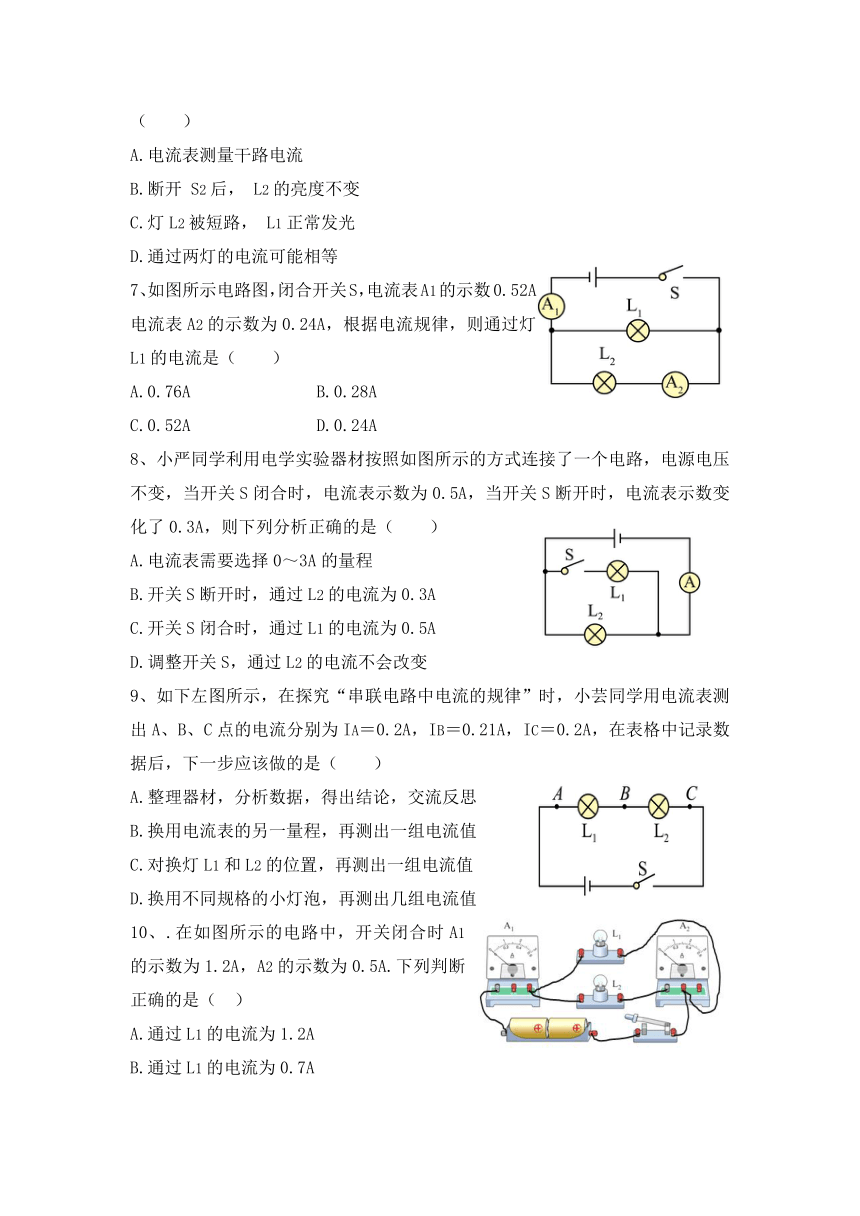

7、如图所示电路图，闭合开关S，电流表A1的示数0.52A，电流表A2的示数为0.24A，根据电流规律，则通过灯L1的电流是（　　）
A.0.76A B.0.28A
C.0.52A D.0.24A
8、小严同学利用电学实验器材按照如图所示的方式连接了一个电路，电源电压不变，当开关S闭合时，电流表示数为0.5A，当开关S断开时，电流表示数变化了0.3A，则下列分析正确的是（　　）
A.电流表需要选择0～3A的量程
B.开关S断开时，通过L2的电流为0.3A
C.开关S闭合时，通过L1的电流为0.5A
D.调整开关S，通过L2的电流不会改变
9、如下左图所示，在探究“串联电路中电流的规律”时，小芸同学用电流表测出A、B、C点的电流分别为IA＝0.2A，IB＝0.21A，IC＝0.2A，在表格中记录数据后，下一步应该做的是（　　）
A.整理器材，分析数据，得出结论，交流反思
B.换用电流表的另一量程，再测出一组电流值
C.对换灯L1和L2的位置，再测出一组电流值
D.换用不同规格的小灯泡，再测出几组电流值
10、.在如图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A.下列判断正确的是（ ）
A.通过L1的电流为1.2A
B.通过L1的电流为0.7A
C.通过L2的电流为0.7A D.通过L2的电流为1.2A
11、用如图所示电路探究电路的电流规律时,电流表A1、A2的示数分别如图甲、乙所示,则流过灯泡L1、L2的电流分别是 (　　)
A.0.9 A　0.4 A B.0.5 A　0.4 A
C.1.3 A　0.4 A D.0.9 A　1.3 A
12、如图甲所示的实物电路中,当开关闭合时,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是 (　　)
A.两灯泡串联,通过灯L2的电流为0.3 A
B.两灯泡并联,通过灯L1的电流为1.5 A
C.通过两灯的总电流为1.2 A
D.通过灯L1的电流为1.2 A
二、填空题
13、如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.26 A，则IB＝_______A，IC＝_______A。
14、小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA.如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯_______盏.
15、一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3A，0.5A和0.8A，可判断此电路不可能是________ 电路，判断的依据是________ 。
16、将两个不同的小灯泡串联在电路中,发现一个较亮,另一个较暗,则通过较亮灯泡的电流______________(选填“大于”“等于”或“小于”)通过较暗灯泡的电流,判断依据是____________________________。
17、如图所示电路图，电流表A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是 ______A，通过L2的电流是______A，通过干路的电流是_______A。
18、教室中，照明电灯之间是连接的_______（选填“串联”或“并联”）。教室内每多使用一盏照明电灯，照明电路的总电流_______（选填“变大”、“不变”或“变小”）。
19、如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是_______A，L2中的电流是_______A。
三、实验探究题
20、如图所示,在“探究并联电路的电流特点”的实验中,小明设计了如图甲所示的电路进行实验:
(1)实验中,小明应该选择两个规格______________(选填“相同”或“不相同”)的小灯泡。
(2)用笔画线代替导线,按图甲中电路图把图乙中的实物电路连接完整(导线不得交叉)
(3)小明在连接电路时,开关应处于____________(选填“闭合”或“断开”)状态。
(4)小明先将电流表接在L1所在的支路上,闭合开关,观察到灯L2发光,但灯L1不亮,电流表的示数为零,电路可能存在的故障是______________(选填“灯L1断路”或“灯L1短路”)。
(5)排除故障后,他测出L1支路的电流I1=0.8 A,然后他把电流表依次接入电路分别测量出L2支路的电流I2、干路电流I,两次测得的结果都如图所示,则I2=_____
A、I=________A。小明由此数据得出并联电路中干路电流和各支路电流的关系是
____________________(写关系式即可)。
本次实验的不足之处是:__________________________。
15.5串、并联电路中电流的规律同步课练习题
参考答案
1-5 CDCDC 6-10 DBDDB 11-12 AD
13、0.26 0.26
14、4
15、串联 电流不相等
16、等于 串联电路中，电流处处相等
17、0.4 0.5 0.9
18、并联 变大
19、0.7 0.9
20、（1）不相同 （2）如图
（3）断开 灯L1断路 （4） 0.2 1 I=I1+I2
（5）只做一次实验,结论具有偶然性
