第十五章电流和电路单元检测题 （含答案）2022-2023学年人教版物理九年级

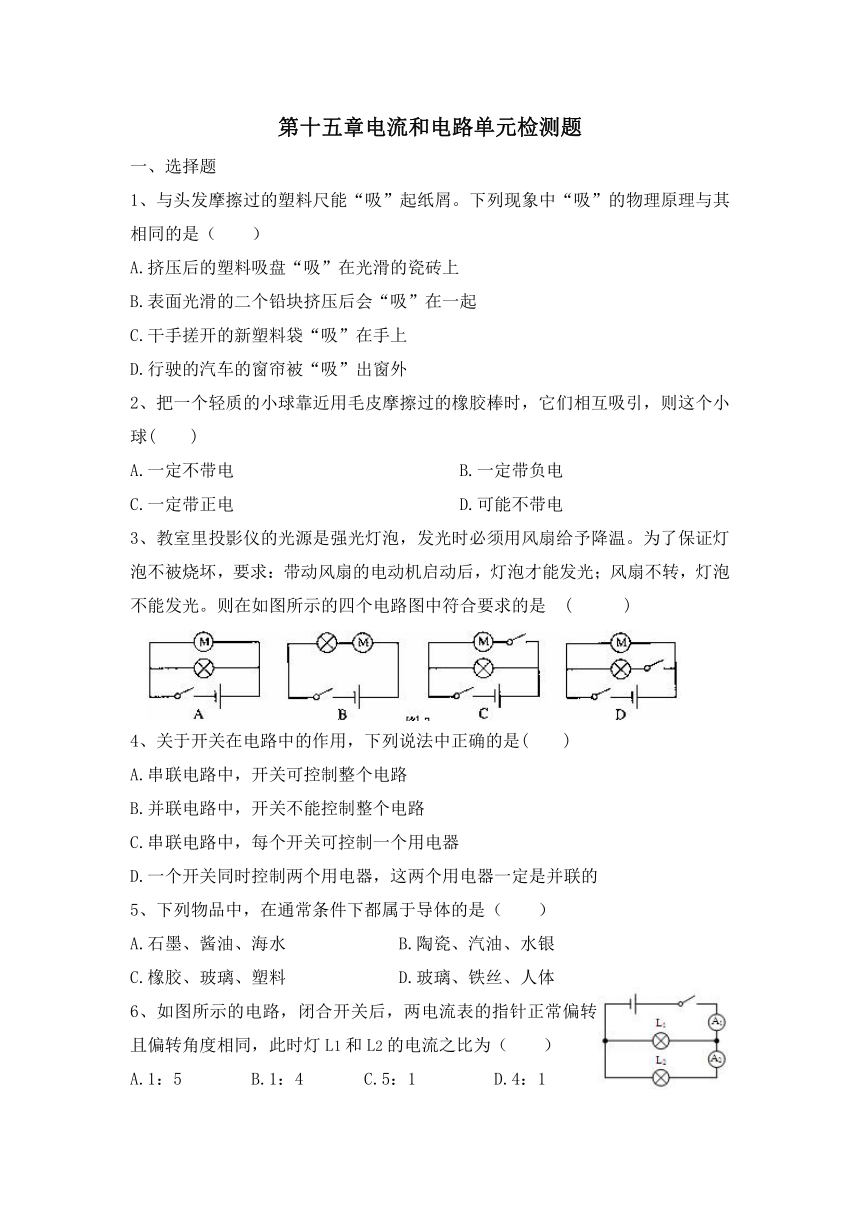

第十五章电流和电路单元检测题
一、选择题
1、与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中“吸”的物理原理与其相同的是（　　）
A.挤压后的塑料吸盘“吸”在光滑的瓷砖上
B.表面光滑的二个铅块挤压后会“吸”在一起
C.干手搓开的新塑料袋“吸”在手上
D.行驶的汽车的窗帘被“吸”出窗外
2、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球( )
A.一定不带电 B.一定带负电
C.一定带正电 D.可能不带电
3、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是 ( )
4、关于开关在电路中的作用，下列说法中正确的是( )
A.串联电路中，开关可控制整个电路
B.并联电路中，开关不能控制整个电路
C.串联电路中，每个开关可控制一个用电器
D.一个开关同时控制两个用电器，这两个用电器一定是并联的
5、下列物品中，在通常条件下都属于导体的是（　　）
A.石墨、酱油、海水 B.陶瓷、汽油、水银
C.橡胶、玻璃、塑料 D.玻璃、铁丝、人体
6、如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为（　　）
A.1：5 B.1：4 C.5：1 D.4：1

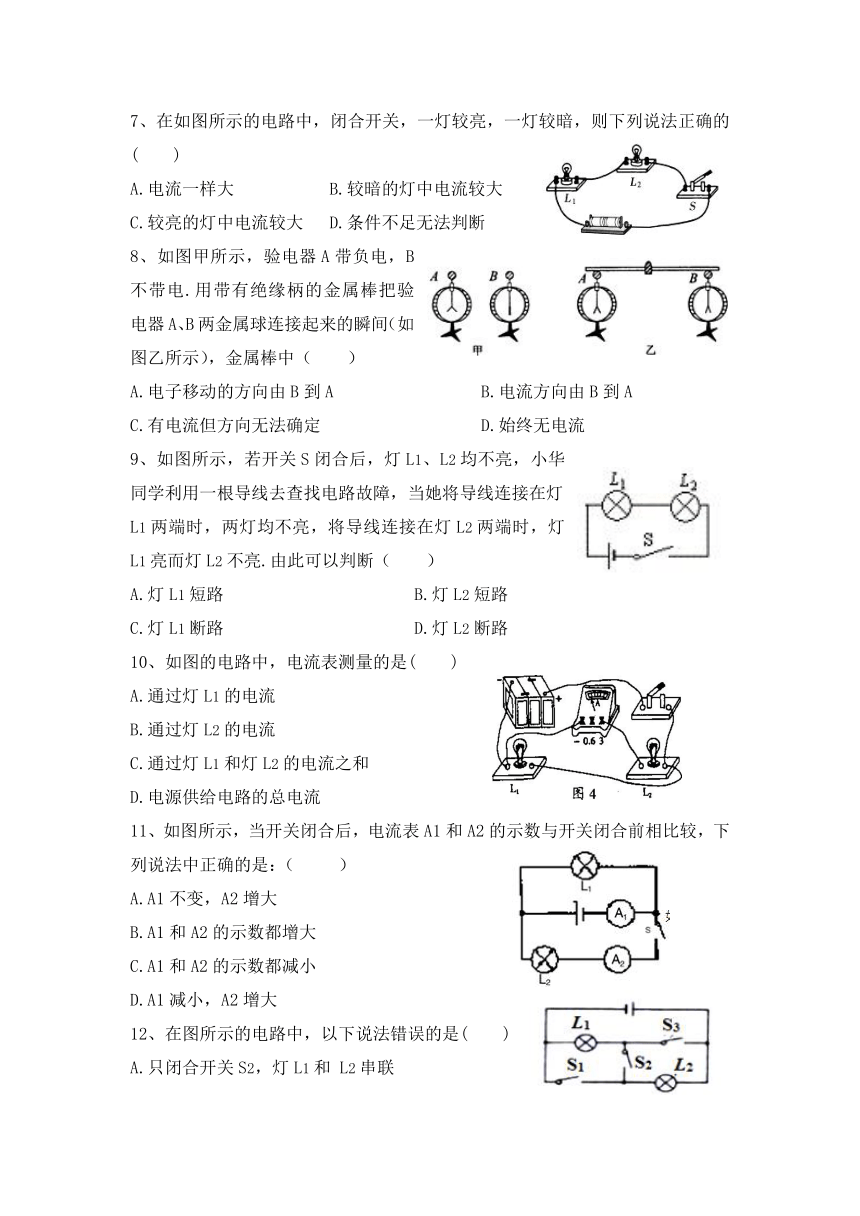

7、在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的( )
A.电流一样大 B.较暗的灯中电流较大
C.较亮的灯中电流较大 D.条件不足无法判断
8、如图甲所示，验电器A带负电，B不带电.用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）
A.电子移动的方向由B到A B.电流方向由B到A
C.有电流但方向无法确定 D.始终无电流
9、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（ ）
A.灯L1短路 B.灯L2短路
C.灯L1断路 D.灯L2断路
10、如图的电路中，电流表测量的是( )
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流
11、如图所示，当开关闭合后，电流表A1和A2的示数与开关闭合前相比较，下列说法中正确的是：（ ）
A.A1不变，A2增大　　　　
B.A1和A2的示数都增大
C.A1和A2的示数都减小　　
D.A1减小，A2增大

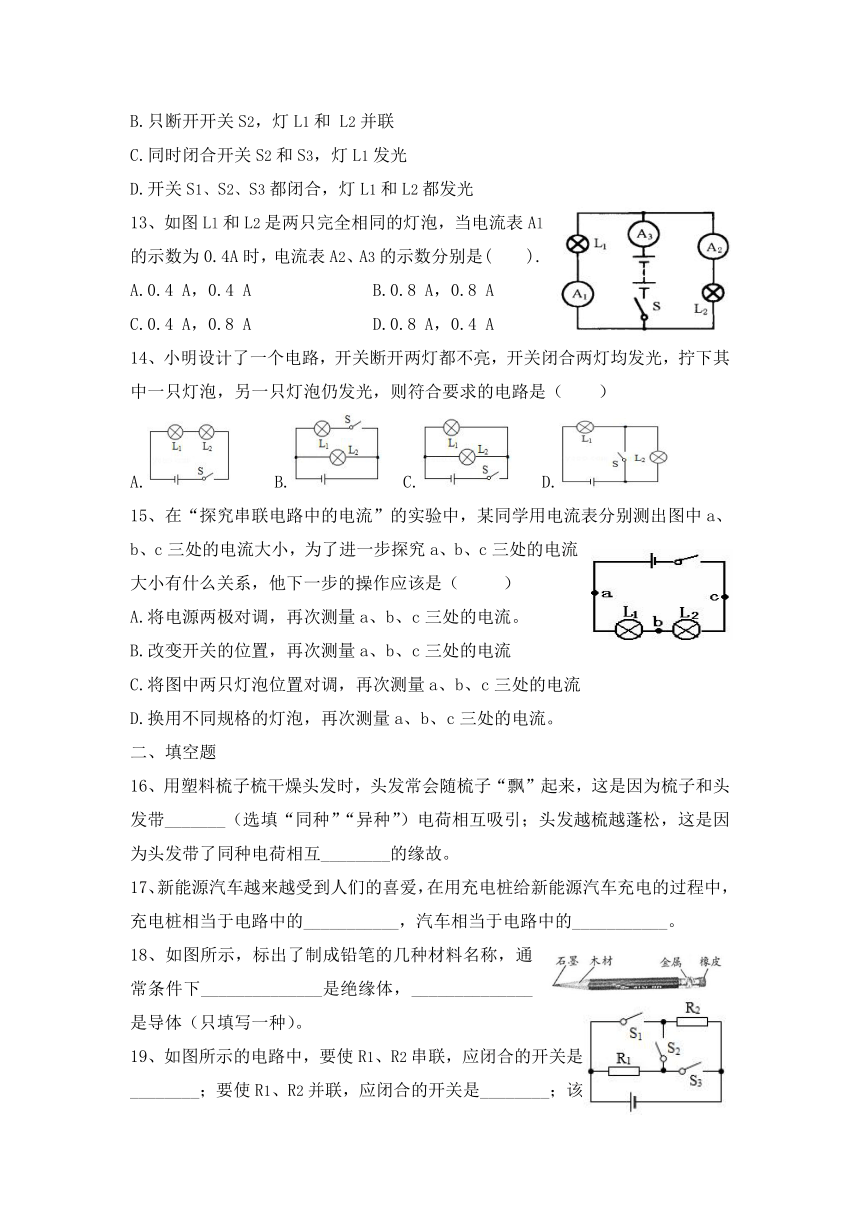

12、在图所示的电路中，以下说法错误的是( )
A.只闭合开关S2，灯L1和 L2串联
B.只断开开关S2，灯L1和 L2并联
C.同时闭合开关S2和S3，灯L1发光
D.开关S1、S2、S3都闭合，灯L1和L2都发光
13、如图Ll和L2是两只完全相同的灯泡，当电流表Al的示数为0.4A时，电流表A2、A3的示数分别是( ).
A.0.4 A，0.4 A B.0.8 A，0.8 A
C.0.4 A，0.8 A D.0.8 A，0.4 A
14、小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（　　）
A. B. C. D.
15、在“探究串联电路中的电流”的实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A.将电源两极对调，再次测量a、b、c三处的电流。
B.改变开关的位置，再次测量a、b、c三处的电流
C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流。
二、填空题
16、用塑料梳子梳干燥头发时，头发常会随梳子“飘”起来，这是因为梳子和头发带_______（选填“同种”“异种”）电荷相互吸引；头发越梳越蓬松，这是因为头发带了同种电荷相互________的缘故。
17、新能源汽车越来越受到人们的喜爱，在用充电桩给新能源汽车充电的过程中，充电桩相当于电路中的___________，汽车相当于电路中的___________。
18、如图所示，标出了制成铅笔的几种材料名称，通常条件下______________是绝缘体，______________是导体（只填写一种）。
19、如图所示的电路中，要使R1、R2串联，应闭合的开关是________；要使R1、R2并联，应闭合的开关是________；该电路中干电池供电时将________能转化为电能。
20、如图所示电路，若闭合开关，电路将是______ （选填“通路”、“开路”、“短路”），必须改正：若要使电路中的两灯串联，只要拆除导线______即可；若要使电路中的两灯并联，则要将导线______改接到接线柱______。
21、如图所示是一个能吹冷热风的电吹风的简化电路图，图中A是吹风机，B是电热丝（通电后能发热）。若只闭合开关S2，吹出的是_______风；若将S1 S2都闭合，吹出的是_______风。（均选填“冷”或“热”）
22、如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.7A，则L1中的电流是_______A，L2中的电流是_______A。
三、作图与实验题
23、请在方框内画出如图所示的实物电路的电路图.
第23题图 第24题图
24、请把图中的电路元件连成电路图。要求：只闭合开关S1只有L2亮，同时闭合S1、S2两灯都亮，只闭合S2两灯都不亮。
25、如图所示,在“探究并联电路的电流特点”的实验中,小明设计了如图甲所示的电路进行实验:
(1)实验中,小明应该选择两个规格______________(选填“相同”或“不相同”)的小灯泡，连接电路时，开关应____________。
(2)用笔画线代替导线,按图甲中电路图把图乙中的实物电路连接完整(导线不得交叉)
(3)小明在连接电路时,开关应处于____________(选填“闭合”或“断开”)状态。
(4)小明先将电流表接在L1所在的支路上,闭合开关,观察到灯L2发光,但灯L1不亮,电流表的示数为零,电路可能存在的故障是______________(选填“灯L1断路”或“灯L1短路”)。
(5)排除故障后,他测出L1支路的电流I1=0.8 A,然后他把电流表依次接入电路分别测量出L2支路的电流I2、干路电流I,两次测得的结果都如图所示,则I2=_____A、I=________A。小明由此数据得出并联电路中干路电流和各支路电流的关系是____________________(写关系式即可)。
（6）本次实验的不足之处是:__________________________。
四、计算题
26、如图所示电路，电流表A1示数为0.5A，A2示数为0.9A，求
（1）通过L2的电流是多大？
（2）通过L1的电流是多大？
第十五章电流和电路单元检测题
参考答案
1-5 CDDAA 6-10 DABDB 11-15 BDCCD
16、异种 排斥
17、电源 用电器
18、木材、橡皮 石墨、金属
19、S2 S1和S3 化学
20、短路 b d 3
21、冷 热
22、0.9 0.7
23、如图
24、如图
25、（1）不相同
（2）如图
（3）断开 灯L1断路
（4） 0.2 1 I=I1+I2
（5）只做一次实验,结论具有偶然性
26、（1）0.5A （2）0.4A
