第7节 电路分析与应用 习题课

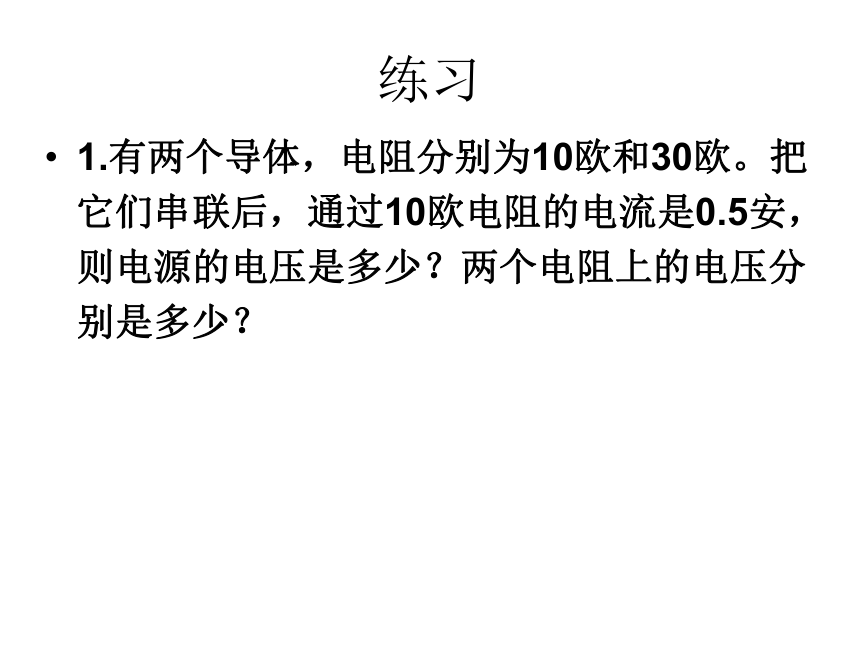

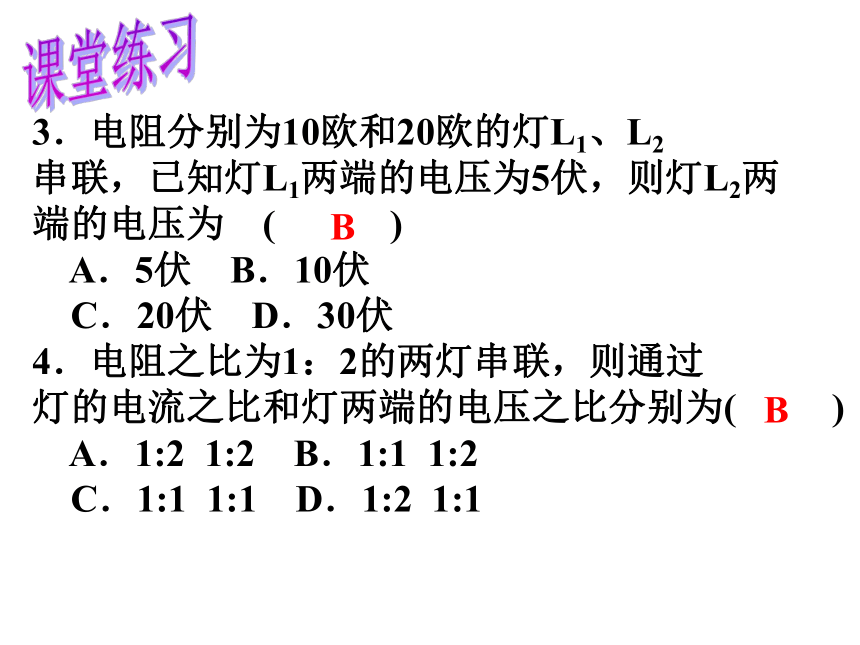

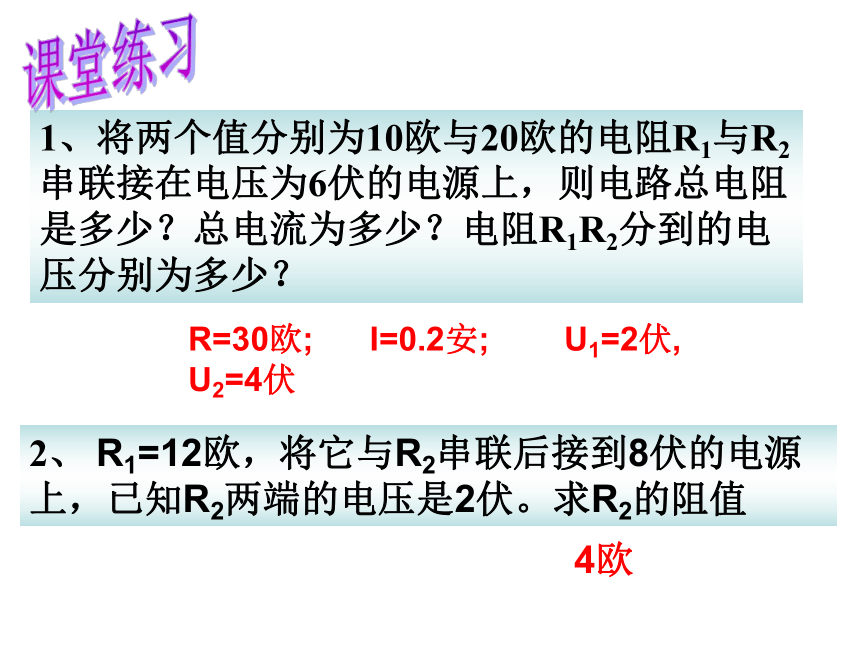

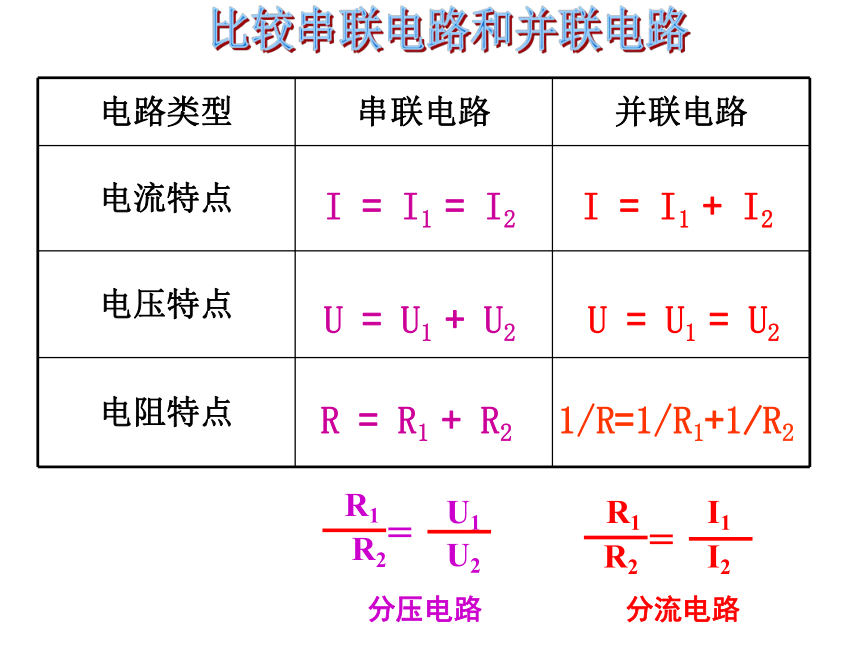

课件23张PPT。练习1.有两个导体，电阻分别为10欧和30欧。把它们串联后，通过10欧电阻的电流是0.5安，则电源的电压是多少？两个电阻上的电压分别是多少？2. R1、R2两个电阻分别为4欧和8欧。并联后接在电压为12伏的电源上，则R1、R2中分别通过的电流有多大？干路中电流有多大？比较串联电路和并联电路I = I1 = I2I = I1 + I2U = U1 + U2U = U1 = U2R = R1 + R21/R=1/R1+1/R2分压电路分流电路1、将两个值分别为10欧与20欧的电阻R1与R2串联接在电压为6伏的电源上，则电路总电阻是多少？总电流为多少？电阻R1R2分到的电压分别为多少？2、 R1=12欧，将它与R2串联后接到8伏的电源上，已知R2两端的电压是2伏。求R2的阻值R=30欧; I=0.2安; U1=2伏, U2=4伏4欧课堂练习3．电阻分别为10欧和20欧的灯L1、L2
串联，已知灯L1两端的电压为5伏，则灯L2两
端的电压为 ( 　　 )
A．5伏 B．10伏
C．20伏 D．30伏
4．电阻之比为1：2的两灯串联，则通过
灯的电流之比和灯两端的电压之比分别为( 　 )
A．1:2 1:2 B．1:1 1:2

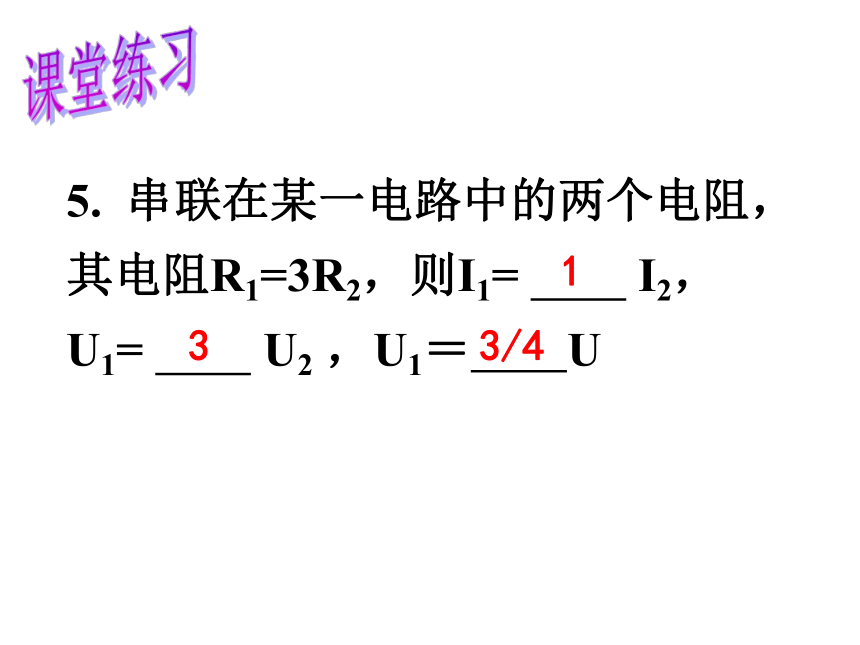

C．1:1 1:1 D．1:2 1:1BB课堂练习5. 串联在某一电路中的两个电阻，其电阻R1=3R2，则I1= I2，
U1= U2 ，U1＝　　U

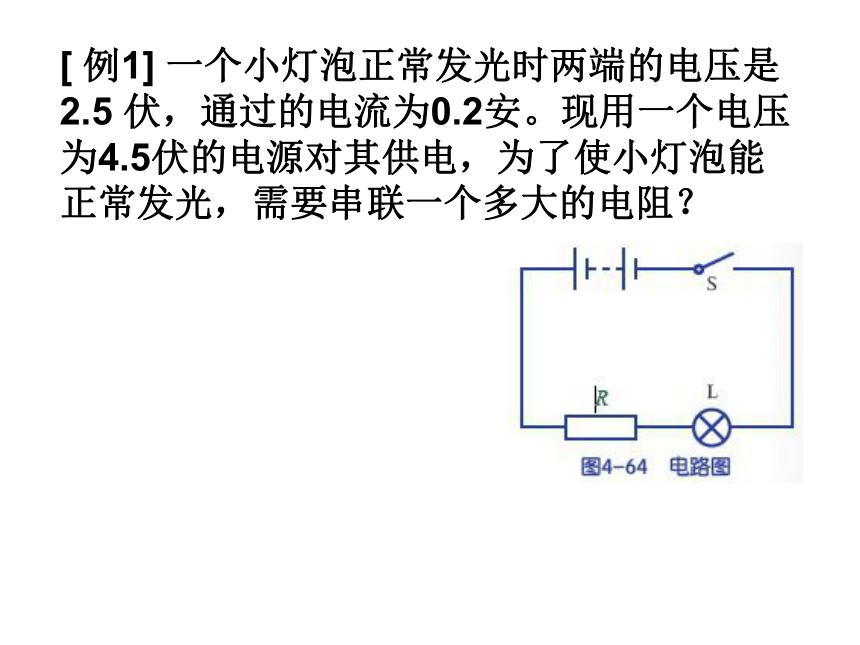

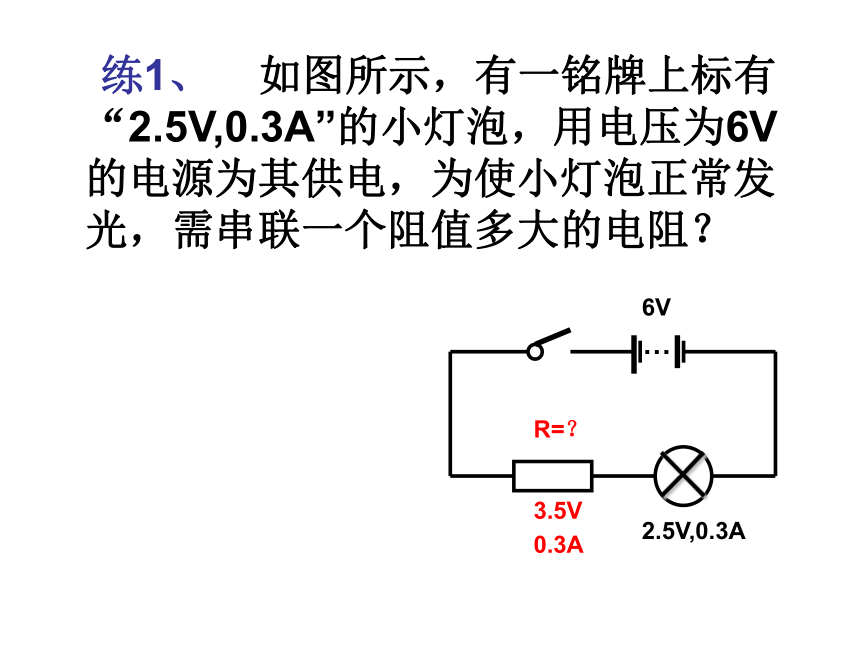

133/4课堂练习[ 例1] 一个小灯泡正常发光时两端的电压是2.5 伏，通过的电流为0.2安。现用一个电压为4.5伏的电源对其供电，为了使小灯泡能正常发光，需要串联一个多大的电阻？ 练1、 如图所示，有一铭牌上标有“2.5V,0.3A”的小灯泡，用电压为6V 的电源为其供电，为使小灯泡正常发光，需串联一个阻值多大的电阻？2.5V,0.3A6V3.5V0.3AR=？ 练2、有两只小灯泡,铭牌上分别标有“2.5V,0.2A”和3.8V,0.5A”字样,将它们串联在一个电路中, 为使它们不被损坏,电源的电压不能超过多少伏？2.5V,0.2A?V3.8V,0.5A12.5 Ω7.6 Ω0.2A4V练3、 （动态电路）如图所示，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15 A；滑片P在中点C时电压表的示数为6V．
求:(1)滑动变阻器R1的最大阻值；
(2)电源电压和R2的阻值。如图，当活动变阻器的滑片P向左移动时，电流表读数将 ，电压表的读数将 ，当电压表的读数是电源电压的五分之三时，变阻器的电阻与灯的电阻之比是变大变大2:3课堂练习[ 例2] 一个电阻为100欧的线圈，允许通过的最大电流为0.01安。现在要把该线圈接在一个电流恒定为1 安的电路中，需要在线圈两端并联一个多大的电阻才能保证线圈安全工作？ 　　1、电路中并联的电灯（用电器）越多，干路中的电流越大，可能会引起电源超载而损坏电源。
　　2、并联电路中，某条支路上的电阻越小，则该条支路上的电流越大。推广 1、家用电器是采用串联连接方式还是并联连接方式?你有什么证据说明你的判断是对的?思考： 家用电器都是并联的，而用电器与开关是串联的。 电路中并联的用电器过多，会导致干路总电流过大，从而会引起电源超载而损坏电源，或导线过热而发生火灾。如图所示，电源的电压恒为18伏。已知：R1=3欧，R2=6欧，求开关闭合后通过两盏灯的电流和总电流。书本P157U=18VR1=3 ΩR2=6Ω解：I1=U/R1
=18V/3Ω=6AI2=U/R2
=18V/6Ω=3AI=I1+I2
=6A+3A=9AR01、如图，当开关Ｓ从断开到闭合时，电流表１的读将____，灯的亮度将_____，电流表２的读数将_____，电压表的读数将____。考考你不变不变变大不变 2.电阻之比是1:5的灯L1、L2串联在同一电路中，则灯L1、L2两端的电压之比是多少？
电阻之比是1:5的灯L1、L2并联在同一电路中，则灯L1、L2两端的电压之比是多少？
3、灯L1、L2并联，已知灯L1的电阻为10欧，灯L2的电阻为5欧，流过灯L2的电流为0.2安,则流过灯L1的电流为多少? 1:51:10.1安 例3、有两只定值电阻,铭牌上分别标有“20 Ω,0.5A”和“40 Ω,0.3A”字样,将它们并联在一个电路中, 为使它们不被损坏,电源的电压不能超过多少伏？此时干路上的电流是多少安？?V20 Ω,0.5A40 Ω,0.3A10V12V0.5A0.25A10V10V0.75A1.如图所示电路中,R1=8欧,R2=10欧,当开关S闭合后,电流表示数改变了0.4A,求:(1)电压U是多大?(2)通过R1的电流.2.如图,电源电压不变.R1=4欧,R2=6欧,求:
(1)如果S1、S2都断开，电流表示数为0.6A,电源电压多大?3.如图,电源电压不变.R1=4欧,R2=6欧,求:
(2)如果S1、S2都闭合,电流表示数为2A,R3为多少欧?4.如图，电源电压保持6V不变，R1 = 10Ω ，R2 = 15Ω ，求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？更上一层
