专题5 绘图与图解--2024年高考地理一轮复习新高考特色专题训练（含解析）

专题5 绘图与图解

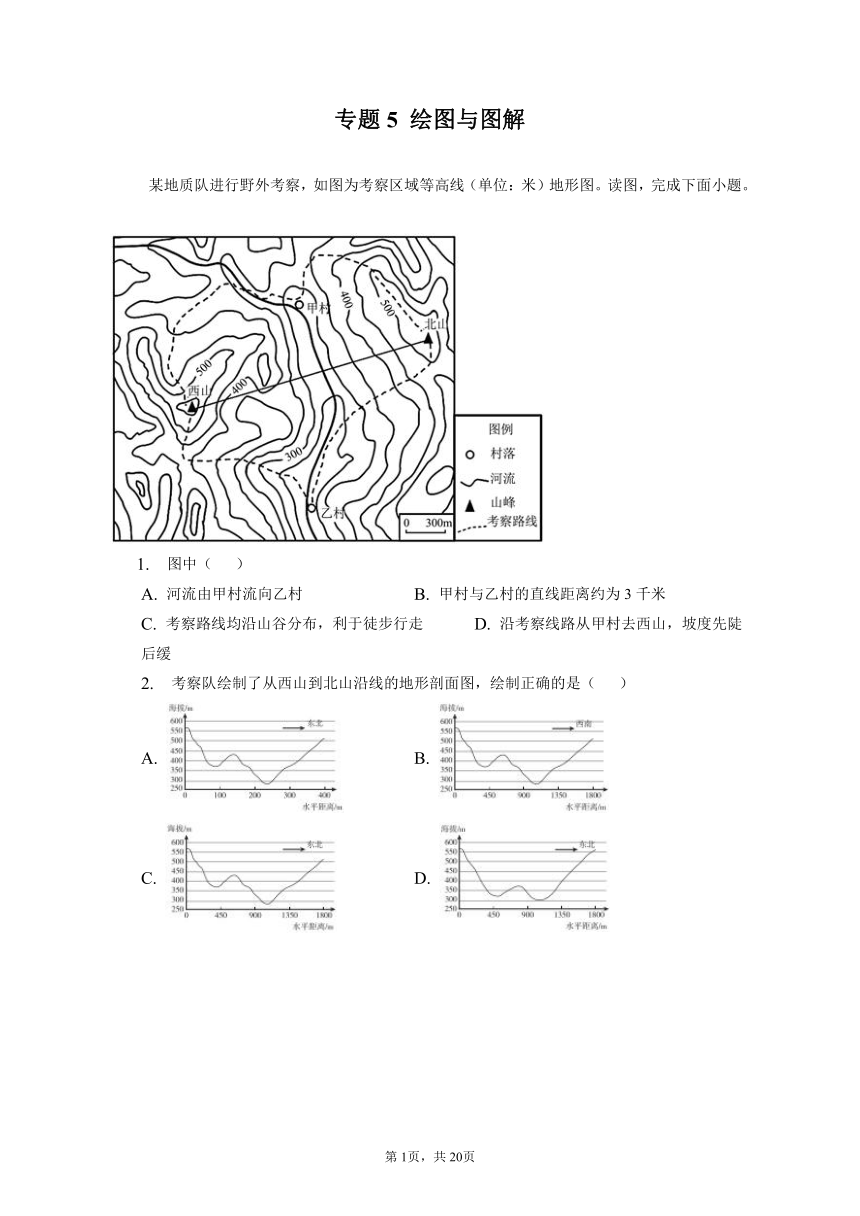

某地质队进行野外考察，如图为考察区域等高线（单位：米）地形图。读图，完成下面小题。
1. 图中（ ）
A. 河流由甲村流向乙村 B. 甲村与乙村的直线距离约为3千米
C. 考察路线均沿山谷分布，利于徒步行走 D. 沿考察线路从甲村去西山，坡度先陡后缓
2. 考察队绘制了从西山到北山沿线的地形剖面图，绘制正确的是（ ）
A. B.
C. D.

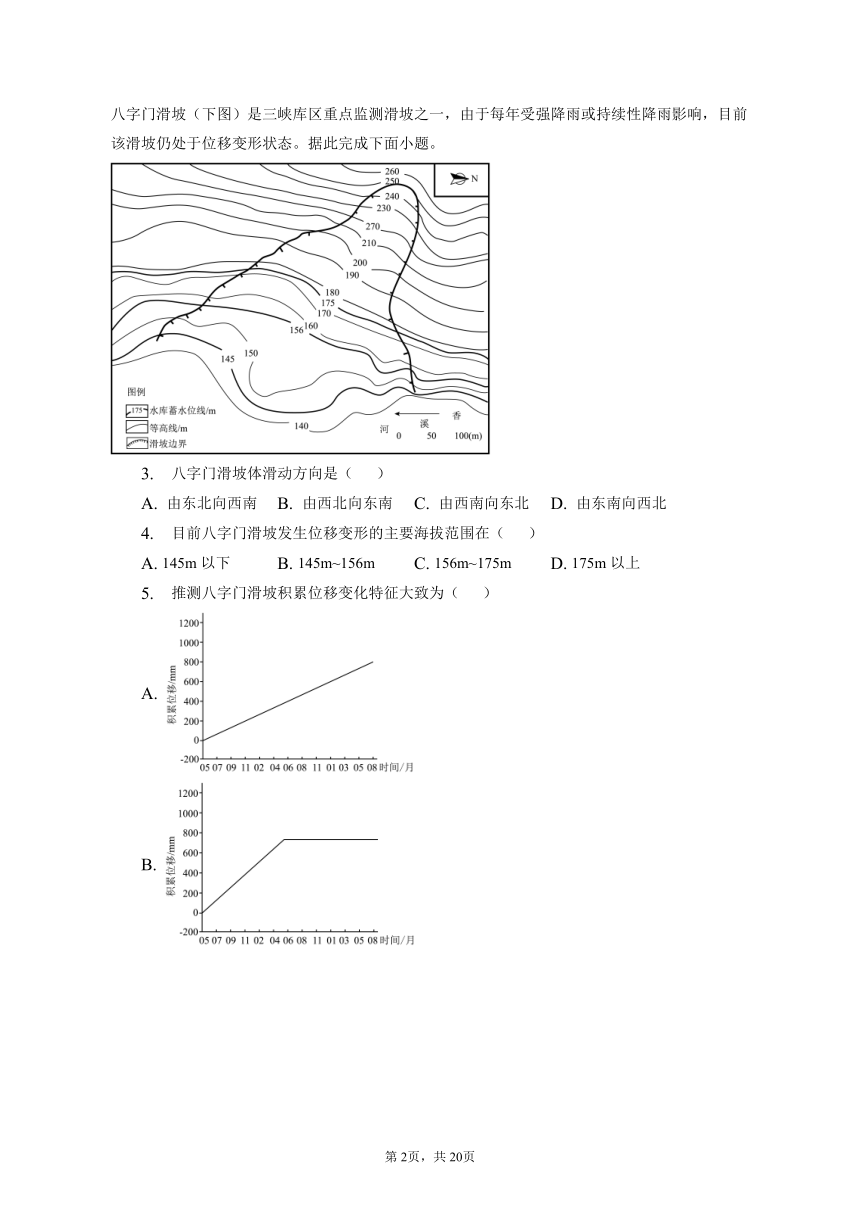

八字门滑坡（下图）是三峡库区重点监测滑坡之一，由于每年受强降雨或持续性降雨影响，目前该滑坡仍处于位移变形状态。据此完成下面小题。
3. 八字门滑坡体滑动方向是（ ）
A. 由东北向西南 B. 由西北向东南 C. 由西南向东北 D. 由东南向西北
4. 目前八字门滑坡发生位移变形的主要海拔范围在（ ）
A. 145m以下 B. 145m~156m C. 156m~175m D. 175m以上

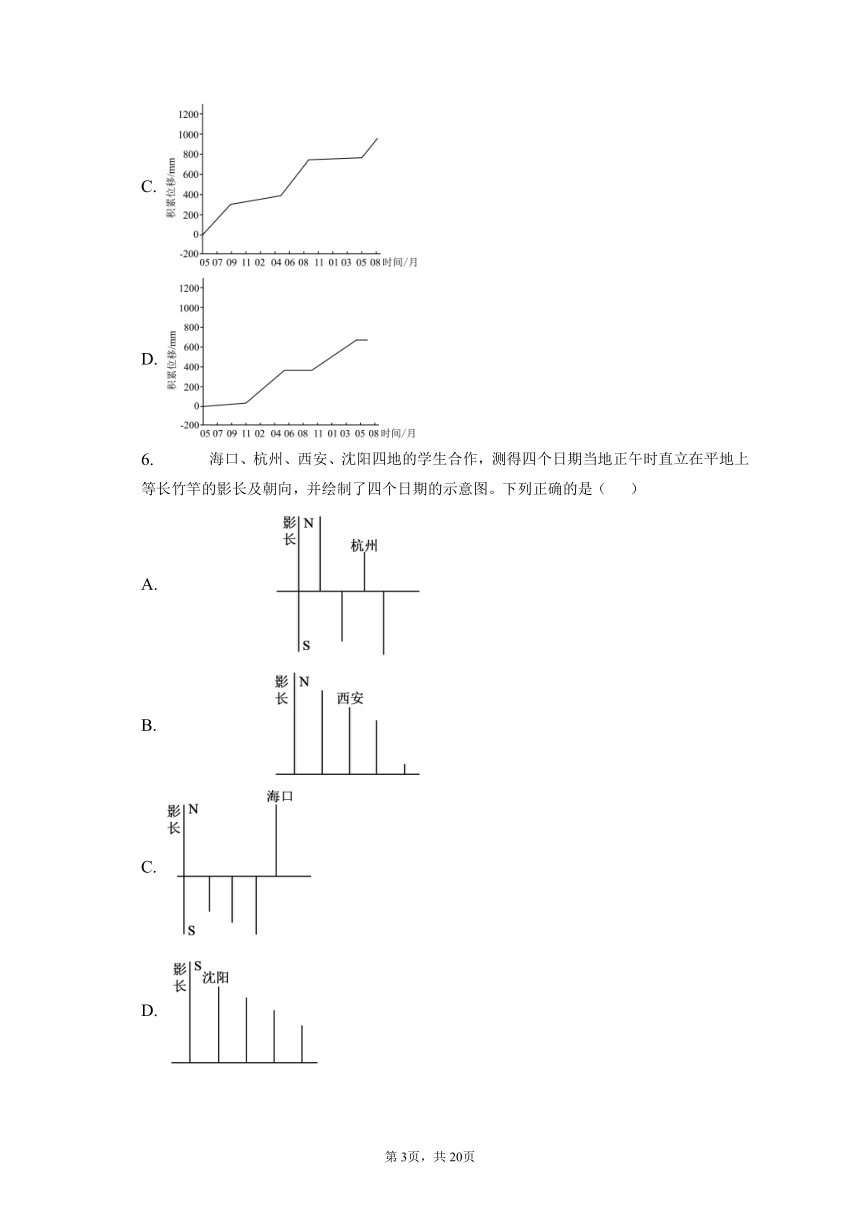

5. 推测八字门滑坡积累位移变化特征大致为（ ）
A.
B.
C.
D.
6. 海口、杭州、西安、沈阳四地的学生合作，测得四个日期当地正午时直立在平地上等长竹竿的影长及朝向，并绘制了四个日期的示意图。下列正确的是（ ）
A.
B.
C.
D.

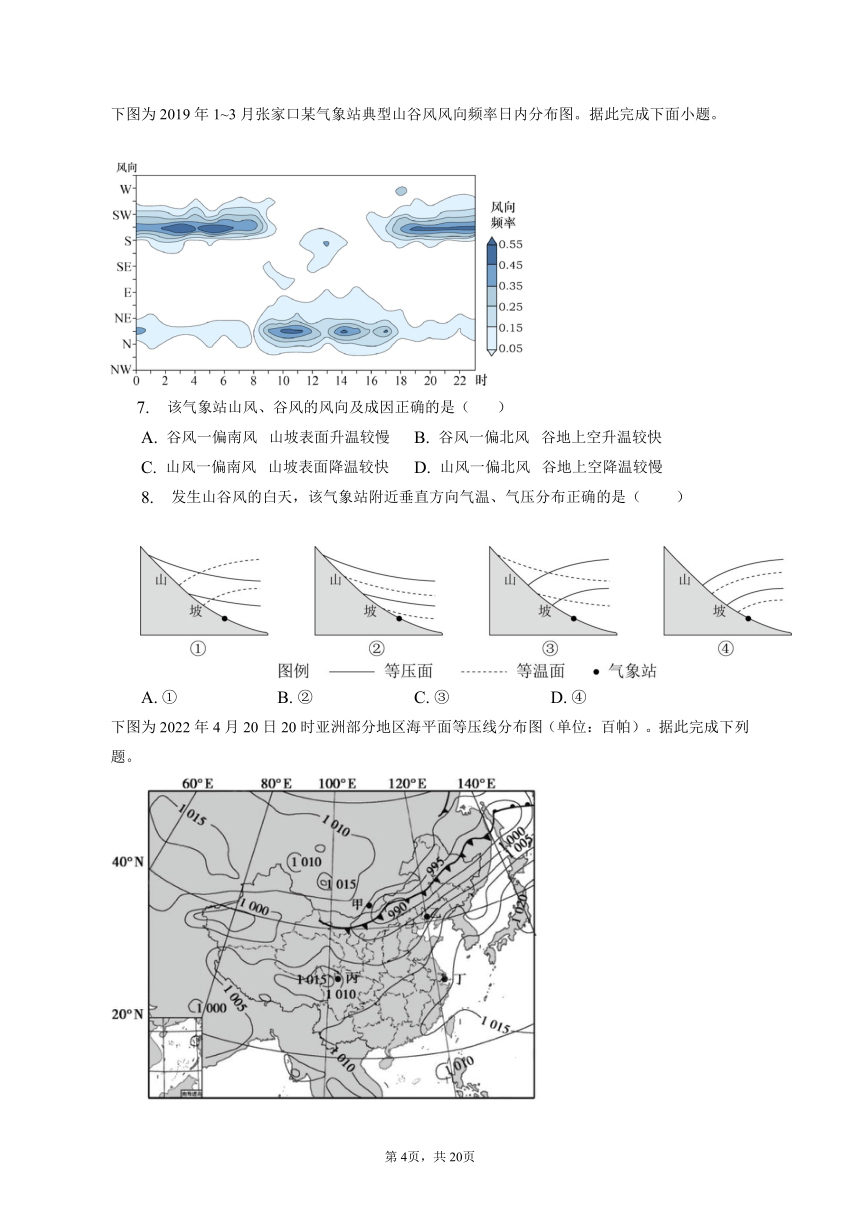

下图为2019年1~3月张家口某气象站典型山谷风风向频率日内分布图。据此完成下面小题。
7. 该气象站山风、谷风的风向及成因正确的是（ ）
A. 谷风一偏南风 山坡表面升温较慢 B. 谷风一偏北风 谷地上空升温较快
C. 山风一偏南风 山坡表面降温较快 D. 山风一偏北风 谷地上空降温较慢
8. 发生山谷风的白天，该气象站附近垂直方向气温、气压分布正确的是（ ）
A. ① B. ② C. ③ D. ④
下图为2022年4月20日20时亚洲部分地区海平面等压线分布图（单位：百帕）。据此完成下列题。
9. 据图，此时
A. 甲地大风降温 B. 乙地北风劲吹 C. 丙地阴雨连绵 D. 丁地风大浪高
10. 4月21日上午，北京地面能见度较高，高空出现浮尘。浮尘升空的动力来源是
A. 冷锋 B. 反气旋 C. 低压 D. 西北风

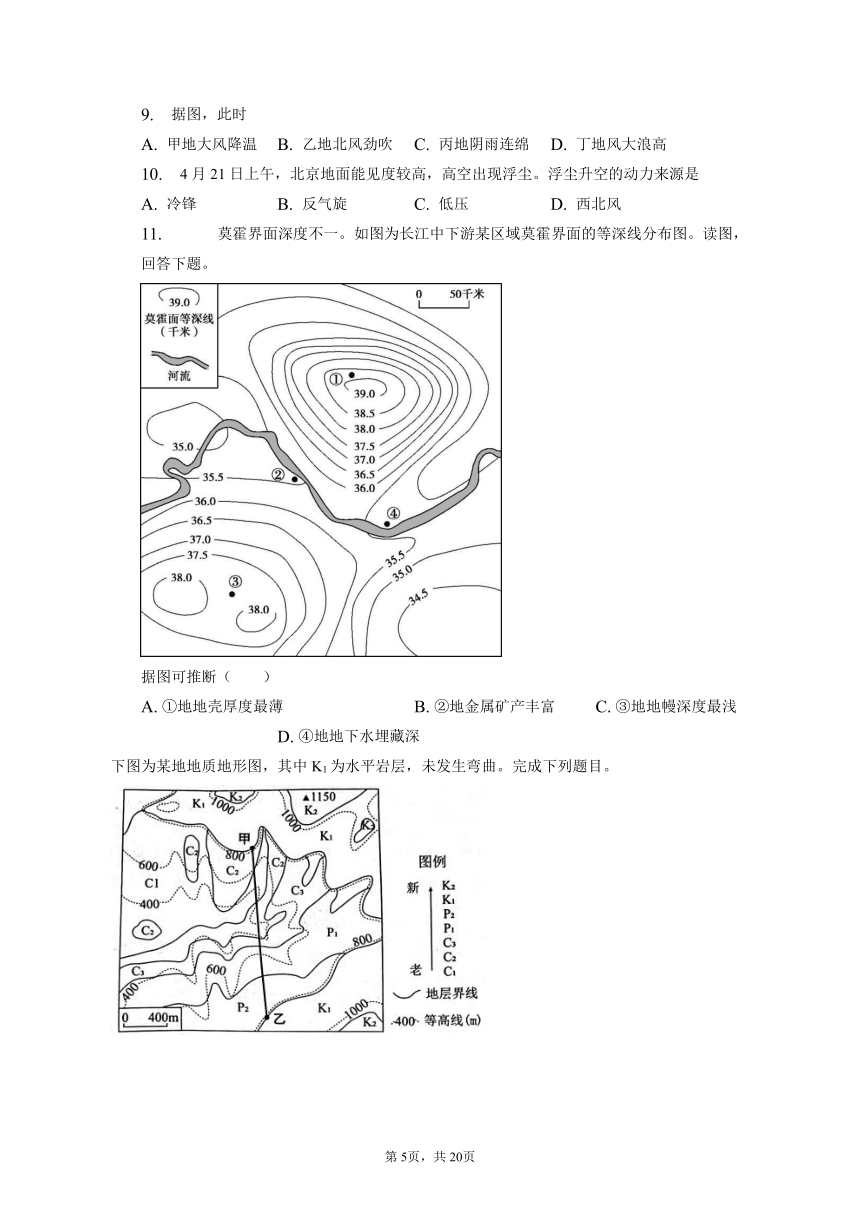

11. 莫霍界面深度不一。如图为长江中下游某区域莫霍界面的等深线分布图。读图，回答下题。
据图可推断（　　）
A. ①地地壳厚度最薄 B. ②地金属矿产丰富 C. ③地地幔深度最浅 D. ④地地下水埋藏深
下图为某地地质地形图，其中K1为水平岩层，未发生弯曲。完成下列题目。
12. 甲、乙两地之间地层剖面示意图最有可能的是（ ）
A. ① B. ② C. ③ D. ④
13. 岩层K1形成之前，该区域经历的地质作用顺序为（ ）
A. 地壳抬升-外力沉积-风化侵蚀 B. 风化侵蚀-地壳抬升-岩层弯曲
C. 岩层弯曲-地壳抬升-风化侵蚀 D. 风化侵蚀-岩层弯曲-地壳抬升
读8月世界局部海洋表层盐度分布图。完成下面小题。

14. P、Q附近洋流对流经地区的影响是（）
A. P沿岸降水增多 B. Q附近海水温度降低
C. Q沿岸降水减少 D. P附近海水温度降低
15. 导致P、Q海域等盐度线向高值方向凸出的主要因素分别是（）
A. 洋流、洋流 B. 纬度、洋流 C. 径流、纬度 D. 洋流、径流
下图为我国山东丘陵某地土地利用示意图，读图完成下面小题，
16. 据图判断（ ）
A. 甲处适宜建化工厂 B. 乙处河道可能有水坝
C. 林地为常绿阔叶林 D. 小学距村庄约4千米
17. 图中四地，土壤表层有机质含量最高的是（ ）
A. 甲 B. 乙 C. 丙 D. 丁
为了解决冻土问题，青藏铁路创造性采用了主动冷却路基的设计，就是在路基上覆盖大量石块。某研究团队对青藏铁路某段路基进行钻孔冻土观测研究。图1示意该区域路基结构横剖面及1~4号钻孔分布，图2示意2008~2019年该区域冻土上限随时间变化曲线。据此完成下面小题。
18. 代表4号孔的曲线可能是（ ）
A. a B. b C. c D. d
19. 影响四个钻孔冻土上限变化趋势的主要原因是（ ）
A. 钻孔工程影响 B. 降水异常增多 C. 全球气候变暖 D. 交通运输干扰
20. 阅读图文资料，完成下列问题。
长城是中国古代军事防御工程，由城墙、敌楼、关城、烽火台等多种防御工事所组成。如图为某地长城景区等高线地形图及关城景观图片。
“筑长城，因地形，用制险塞”。关城是长城防御建筑体系的重要组成部分，其位置至关重要。
（1）说出图中关城修筑的地形部位并据此说明选址原因。
该地长城景区在MN之间修建缆车索道，方便游客登临高峰并观赏风景。
（2）绘制MN沿线地形剖面图，并说出缆车索道上行方向的地形坡度变化。

21. 阅读图文材料，完成下列问题。
海洋与大气之间存在着复杂的水、热交换。正常年份，赤道附近太平洋东、西岸水温存在差异（下图），导致赤道附近太平洋东、西两岸大气、海洋在垂直方向存在明显的环流，进而影响赤道附近太平洋东、西岸的气候。
(1)用箭头画出图中大气、海水环流方向，用图例标出云雨区，写出海水的性质（冷、暖）。
(2)若该年赤道附近太平洋东岸和西岸水温差异加大，推测其对赤道附近太平洋东岸地区可能产生的影响。
22. 某校中学生赴长江上游支流大宁河（重庆段）进行野外实习。如图为大宁河流域示意图。读图，回答下列问题。
任务一：考察流域地形。
（1）概述该流域主要地形特征。
任务二：走访水文站，查阅文献，获取相关数据，如表所示。
子流域名称 侵蚀量（万吨/年） 输沙量（万吨/年）
东溪河 114.3 52.3
西溪河 91.9 48.8
后溪河 63.7 24.0
平定河 51.2 19.5
（ 2）绘制统计图，说出该流域侵蚀量与输沙量的关系。
任务三：调研流域的综合治理。
（3）简述该流域水土流失综合治理的有效措施。
23. 北京某校学生在石景山区开展实践活动，探究石景山区近年来的发展情况。读材料，回答下列问题。

任务一：调查石景山区的产业结构。
石景山区抓住服务北京2022年冬奥会和打造新时代首都城市复兴新地标的两大机遇，进行产业结构调整。表1为石景山区第二产业、第三产业产值所占比例。
第二产业产值占比（％） 第三产业产值占比（％）
2007年 67.3 32.7
2010年 43.0 57.0
2013年 36.5 63.5
2016年 30.3 69.7
2019年 16.7 83.3
（1）补充完成石景山区产业结构变化统计图，据图说出其产业结构的变化特征。
任务二：分析石景山区的产业转型
2010年底首钢北京地区钢铁冶炼全面停产，腾退出的空间建成为“新首钢高端产业综合服务区”，发展高新技术产业、高端制造业和商务、金融、会展等生产性服务业，以及数字娱乐、工业设计等文化创意产业。
（2）说明石景山区建设“新首钢高端产业综合服务区”的优势条件。
任务三：探索石景山区的“冬奥”之约
北京冬奥公园地处石景山区西部、永定河畔，是北京2022年冬奥会赛区之一。园区的老旧工业厂房、仓储用房及相关工业设施，已陆续被改造为科技主题乐园、冬奥训练场馆等。图为冷却塔旁的冬奥滑雪大跳台，被称为“雪飞天”，赛后将永久保留，并用于大众休闲健身活动。
（3）简述北京冬奥公园的建设对石景山区社会经济发展的积极作用。
答案和解析
1~2.【答案】A、C
【解析】
1. 【分析】
本题较基础，考查等高线判读和应用，考查学生调动和运用知识的能力及读图分析判断能力，熟记基础知识，掌握等高线判读方法是答题关键。
【解答】
读图可知，该区域地势总体上西北高，东南低，河流由甲村流向乙村，A对。图中比例尺为图上1cm距离代表实地距离为300米，甲乙两村图上距离不足10cm，所以甲村与乙村的直线距离不到3千米，B错。读图，考察路线沿山谷和山脊均有分布，C错。沿考察线路从甲村去西山，等高线先疏后密，坡度先缓后陡，D错。故选：A。
2. 【分析】
本题主要考查读图析图能力，属于基础题，掌握正确的判读方法即可解答。
【解答】
根据比例尺可知，西山和北山的水平距离约为1800米，A错误。AB连线中的河流所在位置的等高线在250~300米之间，D错误。从西山到北山大致呈西南—东北走向，故C正确，B错误。故选：C。

3~5.【答案】B、D、C
【解析】1. 据图可知，滑坡体运动的方向一般是由高处向低处，结合等高线和图中指向标可知，该滑坡的滑动方向是由西北向东南，B正确，ACD错误。故选B。
2. 据图可知，175m以上的区域等高线较密集，坡度较陡，且在蓄水位线以上，在重力和径流作用下，滑坡体易发生位移变形，D正确，ABC错误。故选D。
3. 根据材料可知，该滑坡受到降水影响较大，由此可知，第一年的5~9月份为雨季，降水较为集中，滑坡体移动范围应该较大；而后9月~次年6月，长江流域降水较少，滑坡体移动较为缓慢；次年6~8月为雨季，在降水的影响下，滑坡体开始较快移动；11月~第三年5月，此时降水较少，滑坡体移动较为缓慢；最后第三年5月后雨季再次到来，滑坡体又开始较快移动。由此可知，C选项能够反映该滑坡累积位移变化特征；AB选项无法反映冬夏季节降水变化对滑坡体的影响，AB错误；D选项与冬夏季节该地区降水变化特征不符，D错误。故选C。
6.【答案】B
【解析】海口、杭州、西安、沈阳四地，只有海口位于北回归线以南，因此正午竹竿影子朝向，只有海口有可能朝向南方，其余三地一年中竹竿影子正午朝向只能朝向北方，ACD错，B正确（B这种情况是：太阳直射点所在纬度位于海口所在纬度以南，所以四地的竹竿影子均朝向当地北方，并且当日正午太阳高度角从大到小为海口＞杭州＞西安＞沈阳，正午太阳高度角越小，正午竹竿影子越长，所以四地正午竹竿的影长从大到小的排序为沈阳＞西安＞杭州＞海口），故选B。
7~8.【答案】C、C
【解析】1. 根据所学知识，白天山坡升温快，气流上升，此时风由谷地吹向山坡，形成谷风。夜晚山坡降温快，冷空气沿着山坡下沉到谷地，形成山风。结合图示可知，8点至18点代表白天，此时吹偏北风，故白天以偏北风为主，成因是山坡表面升温较快，A、B错误。18点至次日8点为夜晚，此时吹偏南风，故山风以偏南风为主，成因是山坡表面降温较快，C正确，D错误。
2. 根据题意，白天山坡升温快，气流上升，气压较低，形成低压，表现为等压线下凹，排除A、B选项。根据温压原理：气温高，气压低，可知气压与气温呈负相关，即等压面下凹，等温面上凸，C正确，排除D选项。
9~10.【答案】A、C
【解析】
1. 【分析】
本题考查天气系统与天气，旨在考查学生获取和解读信息的能力，准确获取材料信息是解答本题的关键。
【解答】
由等压线图可以看出甲地等压线密集，风力大，结合气压分布，可知甲地吹偏北风，为冷气团，且位于冷锋锋后附近，所以有大风降温天气，故A正确；结合等压线分布可知乙处吹偏南风，故B错误；丙地位于高压附近，盛行下沉气流，多晴朗天气，故C错误；丁地等压线稀疏，风浪小，故D错误。
故选A。
2. 【分析】
本题考查天气系统与天气，旨在考查学生获取和解读信息的能力，准确获取材料信息是解答本题的关键。
【解答】
4月21日上午，北京地面能见度较高，高空出现浮尘，说明4月21日北京气流以上升为主。而冷锋天气是由偏北风形成的，以大气水平运动为主，故AD错误；反气旋控制时气流以下沉为主，故B错误；低压控制时，气流以上升为主，故C正确。
故选C。
11.【答案】B
【解析】判断图中的等值线的值，①处等深线为（38.5，39），②处等深线（35.0，35.5），③处等深线值为（37.5，38.0），④处等深线的值为（35.0，35.5）。根据地球的圈层划分，莫霍界面为地壳和地幔的分界线，①处等深线比②③④处都深，因此①处地壳最厚，A不对；根据材料信息判断②地地壳较薄，且位于河流流经地区，推测可能堆积了富含金属矿产的岩石，B对；从图中看，②④的莫霍界面的深度较浅，地幔深度较浅，③不是最浅的，C不对；根据一般规律，④地位于河流沿岸地区，地势较低，是集水区域，地下水埋较浅，D不对。故选B。
12~13.【答案】B、C
【解析】
1. 【分析】
本题主要考查地质剖面图的判读，旨在考查调动和运用知识的能力，解题的关键是获取有效信息。
【解答】
读地层界线图可知，该处为背斜构造，读图等高线图可知，甲到乙为谷地。海拔先降低，再升高，然后又降低，再升高；中途经过两个小谷地，谷底分别在岩层C1和C2处，从甲到乙经过的岩层依次是C2-C1-C2-C3-P1-P2，故B选项正确，ACD选项错误。
2. 【分析】
本题主要考查地质作用过程，旨在考查调动和运用知识的能力，解题的关键是获取有效信息。
【解答】
读图可知，图中岩层为水平岩层，故为沉积岩，发生弯曲的原因是地壳运动的结构导致岩层弯曲变形，由于地壳抬升，沉积岩露出地表，在外力的风化侵蚀等作用下，背斜顶部易被侵蚀成谷地，故C选项正确，ABD选项错误。

14~15.【答案】D、D
【解析】1. 根据图示信息可知，P附近洋流由水温低的海域流向水温高的海域，为寒流，对流经地区有降温减湿的作用；Q附近洋流由水温高的海域流向水温低的海域，为暖流，对流经地区有增温增湿的作用，ABC错误，D正确。所以选D。
2. 根据图示信息可知，P海域有寒流流经，水温降低，海水的蒸发作用减弱，海水盐度降低；Q海域有亚马孙河注入，带来大量的淡水，导致海水盐度降低，导致P、Q海域等盐度线向高值方向凸出的主要因素分别是洋流和径流，D正确，ABC错误。所以选D。
16~17.【答案】B、C
【解析】1. 从图中河流沉积颗粒大小可知，该地河流从西北流向东南，甲处为河流上游，不适宜建化工厂，会影响河流水源，A错；乙处河流沉积颗粒物大小发生突变，粒径忽然减小，可能是由于建设水坝拦截了较大颗粒的沉积物所致，B对；此地为山东丘陵，是温带地区，林地应为落叶阔叶林，C错；小学距村庄大约4段比例尺所示线段长度，共1200米，D错。故选B。
2. 甲处为林地，但树龄较短（小于2年），土壤表层有机物积累少，A错；如上题分析，乙处为水坝，落差较大，流水速度快，土壤表层受流水侵蚀严重，有机质含量少，B错；丙处为菜地，生长周期短，无用枝叶等有机物还田多。土壤有机物含量高，C对；丁为耕地，作物生长周期长，秸秆还田较少，土地有机质消耗较大，含量低，D错。故选C。
18~19.【答案】D、C
【解析】1. 结合文字材料可知，在路基上覆盖大量石块是为了主动冷却路基，所以越靠近石堆冻土上限越高，由图1可知4钻孔距离块石护坡较近，冻土上限应最高，再结合图2可知，d曲线冻土上限最高，故D正确；abc冻土上限不是最高，ABC错误。故答案选D。
2. 钻孔工程对冻土上限影响不大，故A错误；降水异常增多与冻土上限的上升趋势之间不存在因果联系，故B错误；结合材料可知尽管采取了主动冷却路基的设计，但4个钻孔的冻土上限均呈下降趋势，最主要原因是全球变暖，气温升高，导致冻土上限下降，故C正确；交通运输干扰对冻土上限影响不大，故D错误。故答案选C。
20.【答案】（1）修建于鞍部；位于交通道路上，便于控制内外联系通道；利用两侧山体作为防御屏障，利于防守等。
（2）如图：缆车索道上行方向的坡度由缓变陡。

【解析】（1）本题考查关城修筑的地形部位及选址原因，旨在考查学生获取和解读信息能力和运用知识的能力。解题关键是掌握关城修筑的地形部位及选址原因。读图可知，关城修筑地区位于山谷线和山脊线交汇处，是两个山顶之间较低的部位，地形部位为鞍部。山谷地区地势较为平坦，有道路经过，说明该地交通相对便利。同时，两侧为山顶，有天然屏障，利于防守。
（2）等高线稠密坡度陡，等高线稀疏坡度缓。缆车索道一般修建在经过山谷的两侧。
21.【答案】(1)画图如下。
(2)太平洋东岸（秘鲁、智利）更加干旱；秘鲁渔场渔业资源增多等。
【解析】(1)读图可知赤道附近太平洋东、西岸水温存在差异，东部水温偏低，西部水温偏高，海洋与大气之间存在着复杂的水、热交换。结合热力环流的原理可知，赤道附近太平洋东岸相对气温低，空气冷却下沉，近地面形成高压，高空形成低压；赤道附近太平洋西岸相对气温高，空气受热上升，上升过程中空气冷却易形成云雨区，近地面形成低压，高空形成高压；空气的水平流动由高压指向低压，大气环流由此形成。读图，结合洋流分布可知赤道附近太平洋东岸水温低，原因是该地区受信风（离岸风）吹拂，表层海水被吹走，下层较冷的海水上翻形成，上层较暖海水在信风的吹拂下进一步向西流动，形成海水环流。如图：
(2)若该年赤道附近太平洋东岸和西岸水温差异加大，则说明海水上翻作用加强，带来更多的有机质，会使得秘鲁渔场渔业资源增多；若该年赤道附近太平洋东岸和西岸水温差异加大，则会导致大气环流加剧，使得赤道附近太平洋东岸地区气流下沉加剧，高压加强，气候的干旱程度加剧。
22.【答案】（1）以山地为主，地势大致北高南低，山地与河谷相间分布。
（2）
侵蚀量越大，输沙量越大。
（3）退耕还林、防洪护岸、节水灌溉等。
【解析】（1）结合该流域山峰及高程等信息可知，该流域地形以山地为主，根据河流流向可知，地势大致北高南低；根据河流干支流的分布情况可知，山地与河谷相间分布。
（2）根据表格信息绘图即可，绘图如下：

根据表格信息以及绘图结果可知，侵蚀量越大，输沙量越大。
（3）该流域以山地为主，地势起伏较大，流域的侵蚀量和输沙量均较大，应退耕还林，提高植被覆盖率；在河谷沿岸地区，应防洪护岸；在耕作农业地区，应发展节水灌溉等。
23.【答案】（1）

第二产业产值占比持续下降，第三产业产值占比持续上升；由以第二产业为主变为以第三产业为主；产业结构升级。
（2）位于北京城区，技术先进、人才充足；市场需求量大；可利用空间大；交通便利（信息通达度高），基础设施完善；靠近永定河，生态环境较好；政策支持等。
（3）工业遗址再利用，提高土地利用率；促进第三产业（旅游业）发展；增加就业岗位；丰富城市景观，提供休闲空间等。
【解析】（1）根据表1石景山区第二产业、第三产业产值所占比例绘图如下：
读图可知，石景山区第二产业产值占比持续下降，第三产业产值占比持续上升；产业结构由以第二产业为主变为以第三产业为主；产业结构出现升级。
（2）由材料：2010年底首钢北京地区钢铁冶炼全面停产，腾退出的空间建成为“新首钢高端产业综合服务区”，发展高新技术产业、高端制造业，商务、金融、会展等生产性服务业，以及数字娱乐、工业设计等文化创意产业。明确发展高新技术产业、高端制造业，商务、金融、会展等生产性服务业，以及数字娱乐、工业设计等文化创意产业需要技术、人才，有市场，信息通达度好，环境好等条件，结合这样的思路分析，北京作为我国首都，交通便利，信息汇集，基础设施完善，有多处高校和科研机构，技术先进，人才充足，市场可利用空间大，有政府的引导、支持，再加上位置靠近永定河，环境条件好，适合发展“新首钢高端产业综合服务区”。
（3）可以从北京冬奥公园的建设本身成本、价值，建成后带来的经济效益和社会效益等方面来分析。园区的老旧工业厂房、仓储用房及相关工业设施，已陆续被改造为科技主题乐园、冬奥训练场馆等，利用工业遗址，提高了土地利用率。北京冬奥公园赛后将永久保留，并用于大众休闲健身活动，为广大公民提供了休闲空间，丰富了城市景观；促进了旅游业的发展，也增加了就业岗位。
