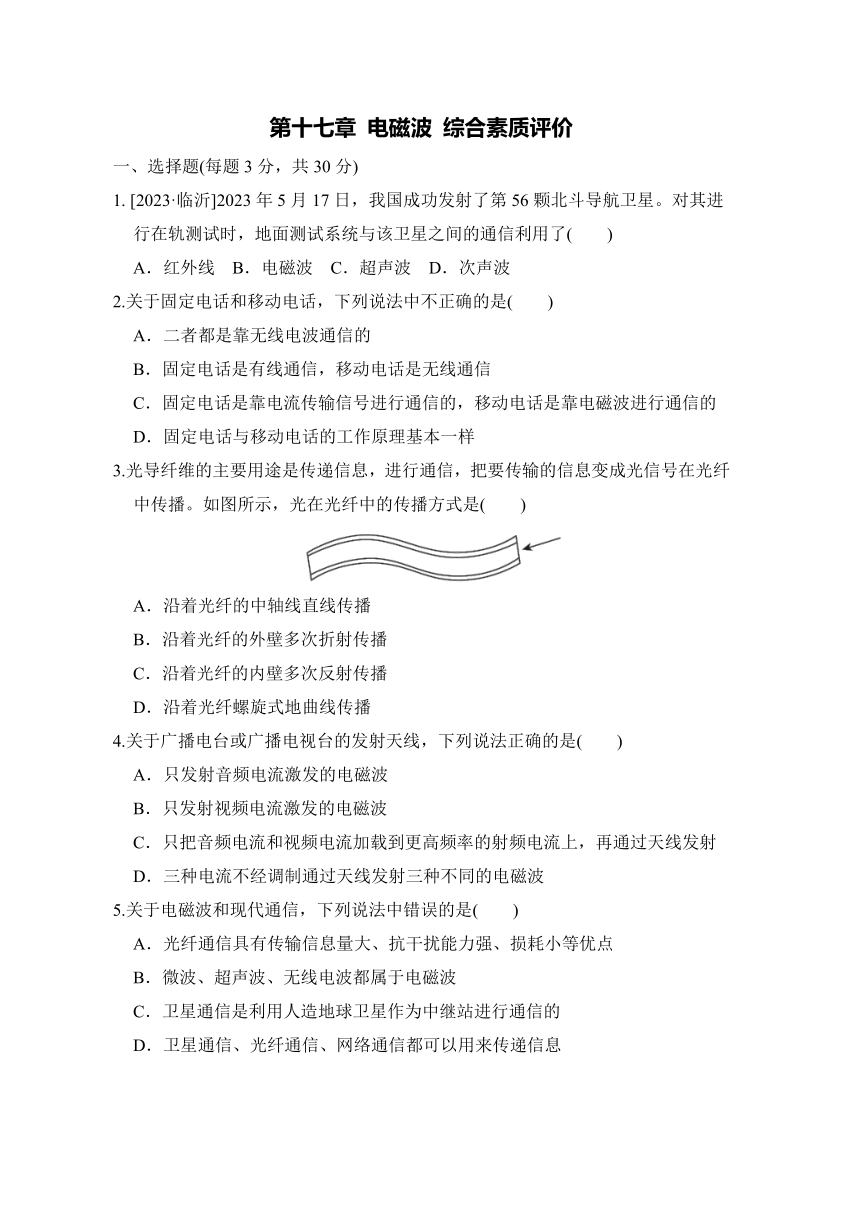

第十七章 电磁波 综合素质评价
一、选择题(每题3分，共30分)
1. INCLUDEPICTURE "../科技应用.EPS" \* MERGEFORMAT INCLUDEPICTURE \d "C:\\Users\\Administrator\\Desktop\\24春 典中点 9 物理 LK五四（\\科技应用.EPS" \* MERGEFORMATINET INCLUDEPICTURE "../科技应用.EPS" \* MERGEFORMAT \d [2023·临沂]2023年5月17日，我国成功发射了第56颗北斗导航卫星。对其进行在轨测试时，地面测试系统与该卫星之间的通信利用了( )
A．红外线 B．电磁波 C．超声波 D．次声波
2.关于固定电话和移动电话，下列说法中不正确的是( )
A．二者都是靠无线电波通信的
B．固定电话是有线通信，移动电话是无线通信
C．固定电话是靠电流传输信号进行通信的，移动电话是靠电磁波进行通信的
D．固定电话与移动电话的工作原理基本一样
3.光导纤维的主要用途是传递信息，进行通信，把要传输的信息变成光信号在光纤中传播。如图所示，光在光纤中的传播方式是( )
A．沿着光纤的中轴线直线传播
B．沿着光纤的外壁多次折射传播
C．沿着光纤的内壁多次反射传播
D．沿着光纤螺旋式地曲线传播
4.关于广播电台或广播电视台的发射天线，下列说法正确的是( )
A．只发射音频电流激发的电磁波
B．只发射视频电流激发的电磁波
C．只把音频电流和视频电流加载到更高频率的射频电流上，再通过天线发射
D．三种电流不经调制通过天线发射三种不同的电磁波
5.关于电磁波和现代通信，下列说法中错误的是( )
A．光纤通信具有传输信息量大、抗干扰能力强、损耗小等优点
B．微波、超声波、无线电波都属于电磁波
C．卫星通信是利用人造地球卫星作为中继站进行通信的
D．卫星通信、光纤通信、网络通信都可以用来传递信息
6.我国独立自主建立的北斗卫星导航系统，可提供全天候的即时定位服务，该系统利用电磁波传递信息。下列关于电磁波的说法正确的是( )
A．所有电磁波的波长相等
B．电磁波不能在玻璃中传播
C．在真空中，无线电波的传播速度小于可见光的传播速度
D．作为载体，电磁波频率越高，相同时间内可以传输的信息越多
7.[2023·石家庄期末]关于信息的传递，下列说法正确的是( )
A．可以用月球作中继站，实现微波通信
B．用手机与另一部手机通话时，必须经过基地台才能实现
C．用两颗同步卫星就可以实现全球通信
D．光纤通信是依靠激光在光导纤维内沿直线传播来传递信息的
8. INCLUDEPICTURE "../信息转化能力.EPS" \* MERGEFORMAT INCLUDEPICTURE \d "C:\\Users\\Administrator\\Desktop\\24春 典中点 9 物理 LK五四（\\信息转化能力.EPS" \* MERGEFORMATINET INCLUDEPICTURE "../信息转化能力.EPS" \* MERGEFORMAT \d 我国无线通信已经向“5G”升级换代。2～4G、5G电磁波的频段如图所示，2～4G信号为分米波频段，5G信号分为FR1厘米波频段和FR2毫米波频段。5G电磁波在相同时间内传输的信息量约是4G的10倍，主要原因是5G电磁波( )
A．周期更短 B．周期更长
C．传播速度更小 D．传播速度更大
9. INCLUDEPICTURE "../多选题.EPS" \* MERGEFORMAT INCLUDEPICTURE \d "C:\\Users\\Administrator\\Desktop\\24春 典中点 9 物理 LK五四（\\多选题.EPS" \* MERGEFORMATINET INCLUDEPICTURE "../多选题.EPS" \* MERGEFORMAT \d 如图所示为老式电话机的原理图。碳粒话筒相当于一个变阻器，膜片振动使碳粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生周期性变化，引起电路中的电流发生相应的周期性变化。听筒中有一个电磁铁，当线圈中的电流周期性变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动。设图示位置话筒膜片、听筒膜片均静止，以下说法正确的是( )
A．碳粒话筒的作用是通过电磁感应原理把声音信号转换成变化的电流
B．听筒中膜片往返运动的频率跟话筒中膜片运动的频率相同
C．铁膜听筒的原理相当于发电机，线圈在磁场中受力运动
D．话筒膜片从图示位置左移时，对方听筒膜片应会右移
10. INCLUDEPICTURE "../多选题.EPS" \* MERGEFORMAT INCLUDEPICTURE \d "C:\\Users\\Administrator\\Desktop\\24春 典中点 9 物理 LK五四（\\多选题.EPS" \* MERGEFORMATINET INCLUDEPICTURE "../多选题.EPS" \* MERGEFORMAT \d [2023·西安期末]使用蓝牙耳机接听手机来电时，信号传输示意图如图所示，关于蓝牙通信的电磁波，下列说法正确的是( )
A．蓝牙通信用的是蓝光
B．在真空中传播速度与手机通信的电磁波传播速度相同
C．在真空中的传播速度为340 m/s
D．波长比手机通信的电磁波波长短
二、填空题 (每空2分，共34分)
11.现代通信方式有____________、卫星通信、光纤通信、____________四种方式。
12. INCLUDEPICTURE "../物理观念.EPS" \* MERGEFORMAT INCLUDEPICTURE \d "C:\\Users\\Administrator\\Desktop\\24春 典中点 9 物理 LK五四（\\物理观念.EPS" \* MERGEFORMATINET INCLUDEPICTURE "../物理观念.EPS" \* MERGEFORMAT \d 电磁波是一个很大的家族，按波长由小到大依次有γ射线、X射线、紫外线、____________、红外线、________、短波、中波和长波等。
13.固定电话的话筒与对方的听筒之间是____________联在电路中的；电话交换机与电话交换机之间传递的是________信号。
14.能有效避开雷达探测的飞机被称为“隐形飞机”，它的表面有一层特殊材料，这种材料能够________对电磁波的吸收；它的表面制成特殊形状，雷达发出的电磁波遇到飞机时，被飞机反射回雷达设备的电磁波强度________。(均填“增强”或“减弱”)
15.如图甲是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的__________，经放大后通过扬声器还原成声音，与动圈式话筒原理相似的是____________(填“电动机”或“发电机”)；如图乙是扬声器的构造示意图，当线圈中通过变化的电流时，线圈在磁场中受到力的作用，从而带动与线圈相连的纸盆________，于是扬声器就发出了声音，扬声器从原理上与________(填“电动机”或“发电机”) 大致相同。
16.如图所示为某电磁波某时刻的波形图，此波波长是________m，频率是________Hz。紫外线________(填“属于”或“不属于”)电磁波。
17.早在100多年前，贝尔实验室就有了用“光话”替代电话的设想，后来科学家利用强光源产生的________，以及光导纤维技术，终于让光纤通信成了现代通信的重要方式。如图所示是光导纤维工作示意图，光导纤维能传导光的基本原理是____________________。
三、实验探究题(10分)
18.在一个无色透明大塑料瓶的侧壁靠底部的位置钻一个小孔，用胶带粘住小孔，在瓶中装满水，在瓶的另一侧放一只激光手电筒，调节光束的方向，让光束正好能射中对侧的小孔(如图所示)。揭开胶带，让水流到下方的盆中，你会看到光随弯弯的水流照到盆底，在盆底产生一个光斑。
(1)在这个实验中，激光手电筒的光束是沿水流的________(填“内”或“外”)壁经过多次________(填“反射”或“折射”)，最后射到盆底的。
(2)实验中从瓶中流出的水柱相当于光纤通信中的______________。由此说明用来进行光纤通信的导光管______(填“能”或“不能”)弯曲。
(3)猜想：在光纤通信中，每一根导光管________(填“能”或“不能”)同时传导多束激光信号而不相互干扰。
四、综合应用题(第19题8分，第20题6分，第21题4分，第22题8分，共26分)
19.[2023·广州二模改编]工信部将5G牌照发给了中国移动、中国联通、中国电信以及中国广电。其获得的频谱资源如表，1 GHz＝103 MHz＝109 Hz。根据下面的波谱图解答问题：
运营商 中国移动 中国联通 中国电信 中国广电
频谱资源 4.8～4.9 GHz 3.5～3.6 GHz 3.4～3.5 GHz 700～800 MHz
(1)人们通常所说“中国移动5G信号比4G信号传输速度快”，是否意味着“5G信号的电磁波比4G信号的电磁波在空气中传播速度快”？________(填“是”或“否”)；中国移动5G信号的电磁波与中国电信5G信号的电磁波在空气中的传播速度，哪个更大？____________(填“中国电信”“中国移动”或“一样大”)。
(2)中国移动5G信号的电磁波属于________(填“微波”“红外线”“紫外线”或“X射线”)波段；中国移动5G信号的电磁波与中国电信5G信号的电磁波的波长谁更长？____________(填“中国电信”“中国移动”或“一样长”)。
20. INCLUDEPICTURE "../安全意识.EPS" \* MERGEFORMAT INCLUDEPICTURE \d "C:\\Users\\Administrator\\Desktop\\24春 典中点 9 物理 LK五四（\\安全意识.EPS" \* MERGEFORMATINET INCLUDEPICTURE "../安全意识.EPS" \* MERGEFORMAT \d 阅读材料，回答问题。
微波炉是现代家庭中常用的烹饪工具，接通电源后微波炉内的磁控管能产生频率很高、波长很短的电磁波(微波)。微波有以下重要特性：①微波的传播速度等于光速；②微波遇到金属物体，会像光遇到镜子一样发生反射，遇到绝缘材料，如玻璃、塑料等，会像光透过玻璃一样顺利通过；③微波遇到含水的食品，能够使食品内部分子发生剧烈振动，达到加热食品的目的；④过量的微波照射对人体有害。
(1)在微波炉中加热饭菜时应选用的容器是________。
A．不锈钢盆子 B．铁盆子
C．玻璃盆子 D．铜制盆子
(2)微波在真空中传播的速度约为________m/s。
(3)为防止微波泄漏对人体造成伤害，在玻璃炉门内侧应安装____________(填“金属网罩”或“非金属网罩”)。
21.阅读材料，回答问题。
光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具，如图所示，光可以从弯曲的光纤的一端传到另一端，而不会“溜”出光纤。光在玻璃纤维中每次由光纤内层的玻璃射向与外层的分界面时，只会发生反射，而不会折射。这是因为光从玻璃斜射入空气中时，折射角大于入射角，当入射角增加到某一角度时，折射角先达到90°，此时的入射角叫临界角，入射角再增大时，折射光消失，只剩下反射光，这种现象叫光的全反射。
(1)光在光纤中传播时的路线是________(填“折线”或“弧线”)。
(2)光从玻璃进入空气，如果临界角为46°，以下列角度入射的光线中，能发生全反射的是________。
A．30° B．42° C．45° D．50°
(3)当光从空气射向玻璃，________(填“会”或“不会”)发生光的全反射现象，判断依据是____________________________________________________________。
22.为了测出某时刻火星到地球的距离，科学家们向火星发射了一束频率为
600 MHz的电磁波，7 min后地面雷达接收到了反射波，则此时火星距地球多远？该电磁波的波长是多少？(真空中电磁波的传播速度为3×108 m/s)
答案
一、1.B
2．A 【点拨】移动电话与固定电话的工作原理基本一样，但固定电话与移动电话的信息传递过程不同，固定电话的声音信息是由导线中变化的电流来传递的，移动电话是利用电磁波来传递信息的，故A不正确。
3．C 【点拨】光纤通信利用激光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，把光携带的信息传到远方的。
4．C 【点拨】广播电台和广播电视台的音频电流和视频电流并不是直接加载到天线上发射的，这样传输不了多远的距离，只有将它们加载到更高频率的射频电流上，再通过天线发射才能传输更远的距离。
5．B 【点拨】微波、无线电波都属于电磁波，超声波不属于电磁波，故B错误。
6．D 【点拨】所有电磁波的波速是一定的(真空中)，波长λ与频率f成反比，因此各种电磁波的波长是不相等的，故A错误；可见光的实质是电磁波，它能在玻璃中传播，因此电磁波能在玻璃中传播，故B错误；无线电波和可见光都是电磁波，真空中电磁波的波速是一定的，故C错误；作为载体的电磁波，频率越高，相同时间内可以传输的信息就越多，故D正确。
7．B 【点拨】微波大致沿直线传播，不能沿地球表面绕射，因此需要建立微波中继站，但是不能把月球当作中继站，因为月球绕地球转动，位置不定，且信号衰减严重，故A错误；用手机与另一部手机通话时，必须经过基地台才能实现，故B正确；在地球周围均匀地分配三颗同步通信卫星就能实现全球通信，故C错误；光纤通信是利用激光在光导纤维内壁上多次反射来传递信息的，故D错误。
8．A 【点拨】在相同时间内5G电磁波传输的信息更多，最主要的原因是5G信号使用的电磁波频率更高，周期更短，故A正确。
9．BD 【点拨】碳粒话筒的作用是通过声音的振动引起碳粒电阻的变化，把声音信号转换成变化的电流，故A错误；听筒中膜片往返运动的频率跟话筒中膜片运动的频率相同，这样才能保证声音不会“失真”，故B正确；听筒是通过变化的电流产生变化的磁场，从而使吸引铁膜的力变化，引起铁膜振动，把电信号转化成声音的信号的，故C错误；读图可知，话筒膜片从图示位置左移时，滑动变阻器接入电路的电阻变大，则电路中电流变小，右侧电磁铁的磁性减弱，对铁膜的吸引力变小，所以对方听筒膜片应会右移，故D正确。
10．BD 【点拨】由图可知，蓝牙通信用的是无线电波，不是蓝光，故A错误；蓝牙通信和手机通信使用的都是电磁波，在真空中的传播速度相同，都约为3×108 m/s，故B正确，C错误；蓝牙通信比手机通信的电磁波频率高，所以波长短，故D正确。
二、11.微波通信；网络通信
12．可见光；微波
13．串；电 【点拨】固定电话之间靠导线传递电信号，靠电话交换机实现通话，靠听筒和话筒进行声、电之间的转换。
14．增强；减弱 【点拨】现代的“隐形飞机”能够避开雷达的探测，原因在于“隐形飞机”的表面有一层特殊材料，这种材料能够增强对电磁波的吸收作用，同时飞机的表面制成特殊形状，这种形状能够减弱电磁波的反射，使雷达无法根据反射回来的电磁波判断前方物体。
15．电流；发电机；振动；电动机
16．0.5；6×108；属于 【点拨】由图可知，波长λ＝＝0.5 m，频率f＝＝＝6×108 Hz。紫外线属于电磁波。
17．激光；光的反射 【点拨】光纤通信的基本原理：首先利用强光源产生激光，然后利用光的反射特点，实现携带信息的激光在光导纤维中的传播。
三、18.(1)内；反射 (2)光导纤维；能 (3)能
四、19.(1)否；一样大 (2)微波；中国电信
【点拨】(1)中国移动5G信号比4G信号传输速度快，是指5G信号承载的信息量更大，更通畅，4G信号的电磁波和5G信号的电磁波在空气中的传播速度相同。(2)1 GHz＝1×109 Hz，由图可知，中国移动5G信号的电磁波属于微波；中国移动5G信号的电磁波比中国电信5G信号的电磁波频率高，波长短。
20．(1)C (2)3×108 (3)金属网罩 【点拨】(1)由题中②可知，在微波炉中加热饭菜时用玻璃盆子作为容器，加热效率更高。(2)微波的传播速度等于光速，即在真空中的传播速度约为3×108 m/s。(3)由②可知，为防止微波泄漏对人体造成伤害，在玻璃炉门内侧应安装金属网罩。
21．(1)折线 (2)D (3)不会；光从空气射向玻璃，折射角小于入射角 【点拨】(1)因为光在同种均匀介质中沿直线传播，光在分界面发生反射时方向发生改变，所以光在光纤中传播时路线是折线。(2)光从玻璃进入空气，如果临界角为46°，则只有入射光以大于46°的入射角从玻璃射向空气时，才会发生全反射现象，故D正确。(3)由题意可知，只有折射角大于入射角时，才会发生全反射现象，光从空气射向玻璃，折射角小于入射角，所以不会发生全反射。
22．【解】电磁波在真空中的传播速度v＝3×108 m/s，电磁波从地球传播到火星的时间t＝＝3.5 min＝3.5×60 s＝210 s，地球到火星的距离s＝vt＝3×
108 m/s×210 s＝6.3×1010 m；该电磁波的频率f＝600 MHz＝6×108 Hz，由v＝λf得，该电磁波的波长λ＝＝＝0.5 m。
