第五章 透镜及其应用 单元复习练习 （含答案）2023-2024学年人教版物理八年级上册

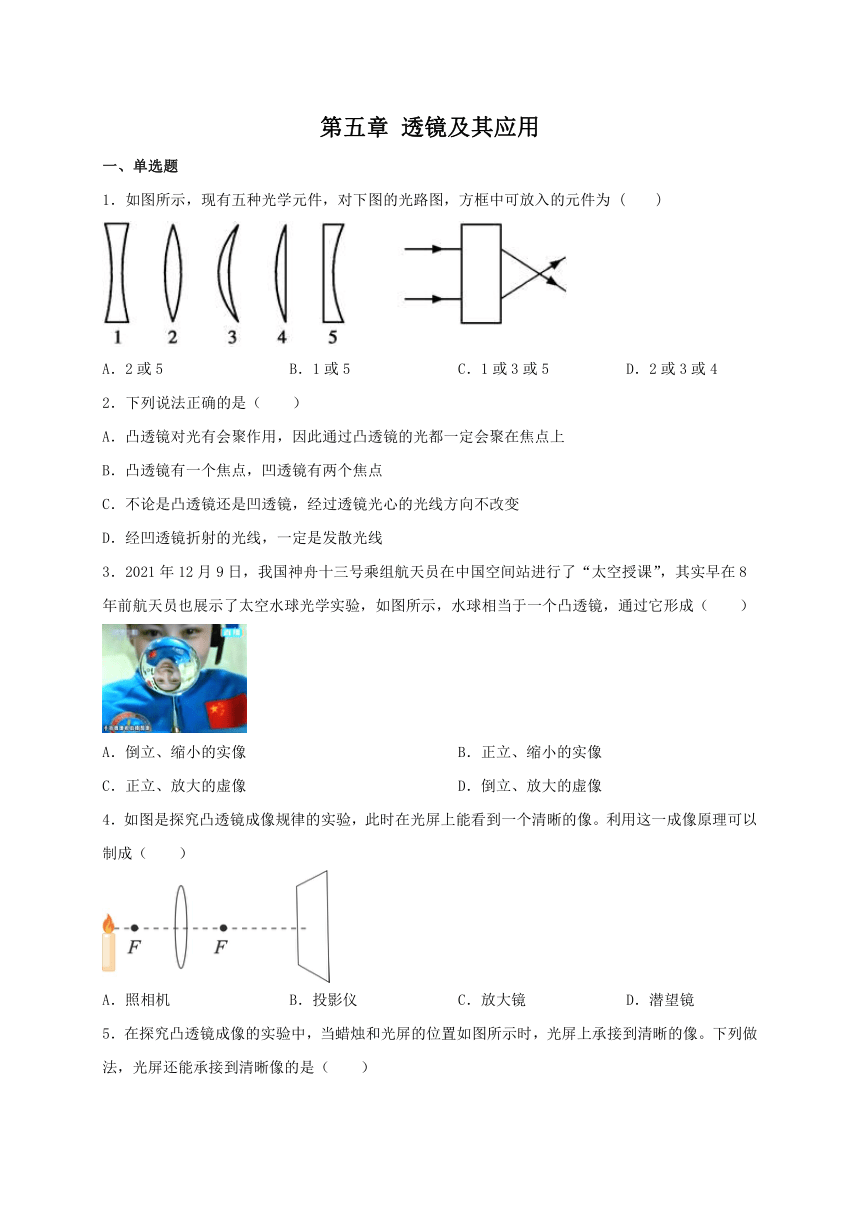

第五章 透镜及其应用
一、单选题
1．如图所示，现有五种光学元件，对下图的光路图，方框中可放入的元件为 (　　)
A．2或5 B．1或5 C．1或3或5 D．2或3或4
2．下列说法正确的是（　　）
A．凸透镜对光有会聚作用，因此通过凸透镜的光都一定会聚在焦点上
B．凸透镜有一个焦点，凹透镜有两个焦点
C．不论是凸透镜还是凹透镜，经过透镜光心的光线方向不改变
D．经凹透镜折射的光线，一定是发散光线
3．2021年12月9日，我国神舟十三号乘组航天员在中国空间站进行了“太空授课”，其实早在8年前航天员也展示了太空水球光学实验，如图所示，水球相当于一个凸透镜，通过它形成（　　）
A．倒立、缩小的实像 B．正立、缩小的实像
C．正立、放大的虚像 D．倒立、放大的虚像
4．如图是探究凸透镜成像规律的实验，此时在光屏上能看到一个清晰的像。利用这一成像原理可以制成（　　）
A．照相机 B．投影仪 C．放大镜 D．潜望镜

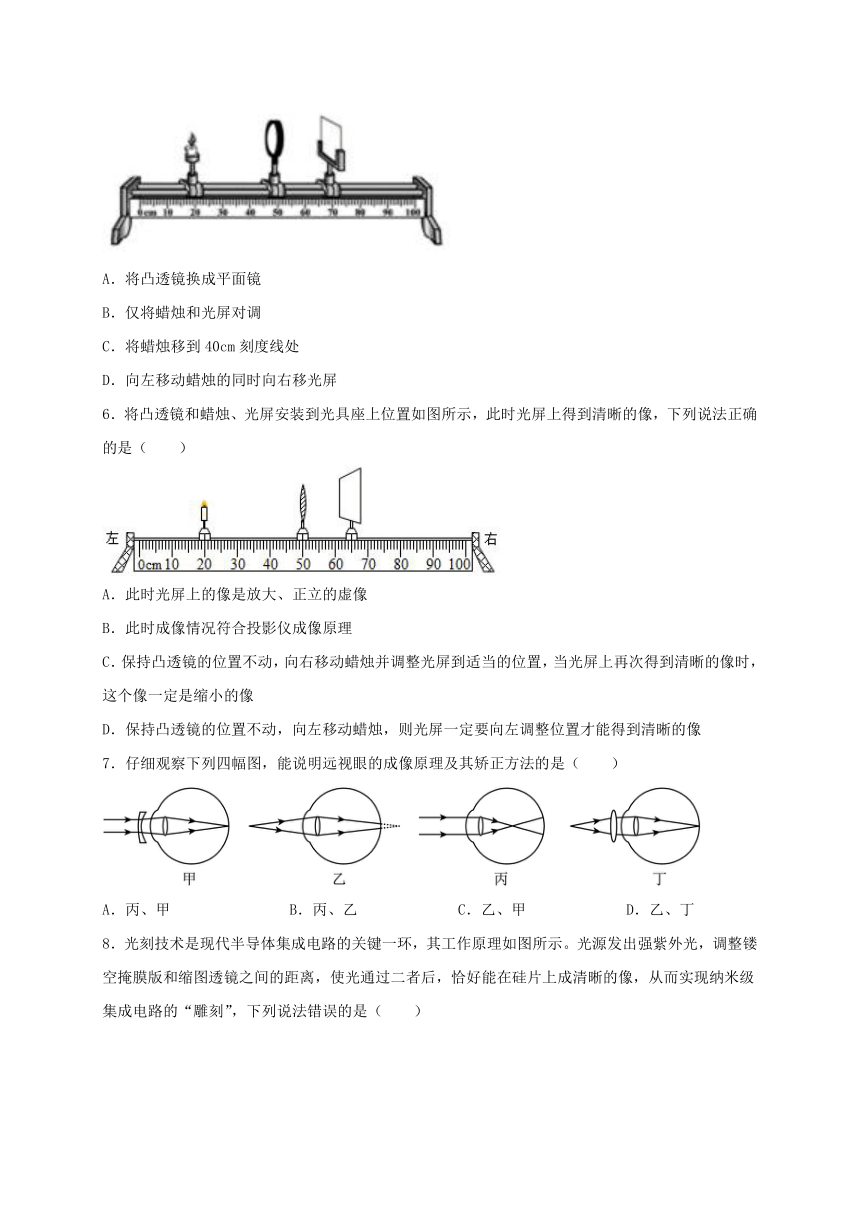

5．在探究凸透镜成像的实验中，当蜡烛和光屏的位置如图所示时，光屏上承接到清晰的像。下列做法，光屏还能承接到清晰像的是（　　）
A．将凸透镜换成平面镜
B．仅将蜡烛和光屏对调
C．将蜡烛移到40cm刻度线处
D．向左移动蜡烛的同时向右移光屏
6．将凸透镜和蜡烛、光屏安装到光具座上位置如图所示，此时光屏上得到清晰的像，下列说法正确的是（　　）
A．此时光屏上的像是放大、正立的虚像
B．此时成像情况符合投影仪成像原理
C．保持凸透镜的位置不动，向右移动蜡烛并调整光屏到适当的位置，当光屏上再次得到清晰的像时，这个像一定是缩小的像
D．保持凸透镜的位置不动，向左移动蜡烛，则光屏一定要向左调整位置才能得到清晰的像
7．仔细观察下列四幅图，能说明远视眼的成像原理及其矫正方法的是（　　）
A．丙、甲 B．丙、乙 C．乙、甲 D．乙、丁

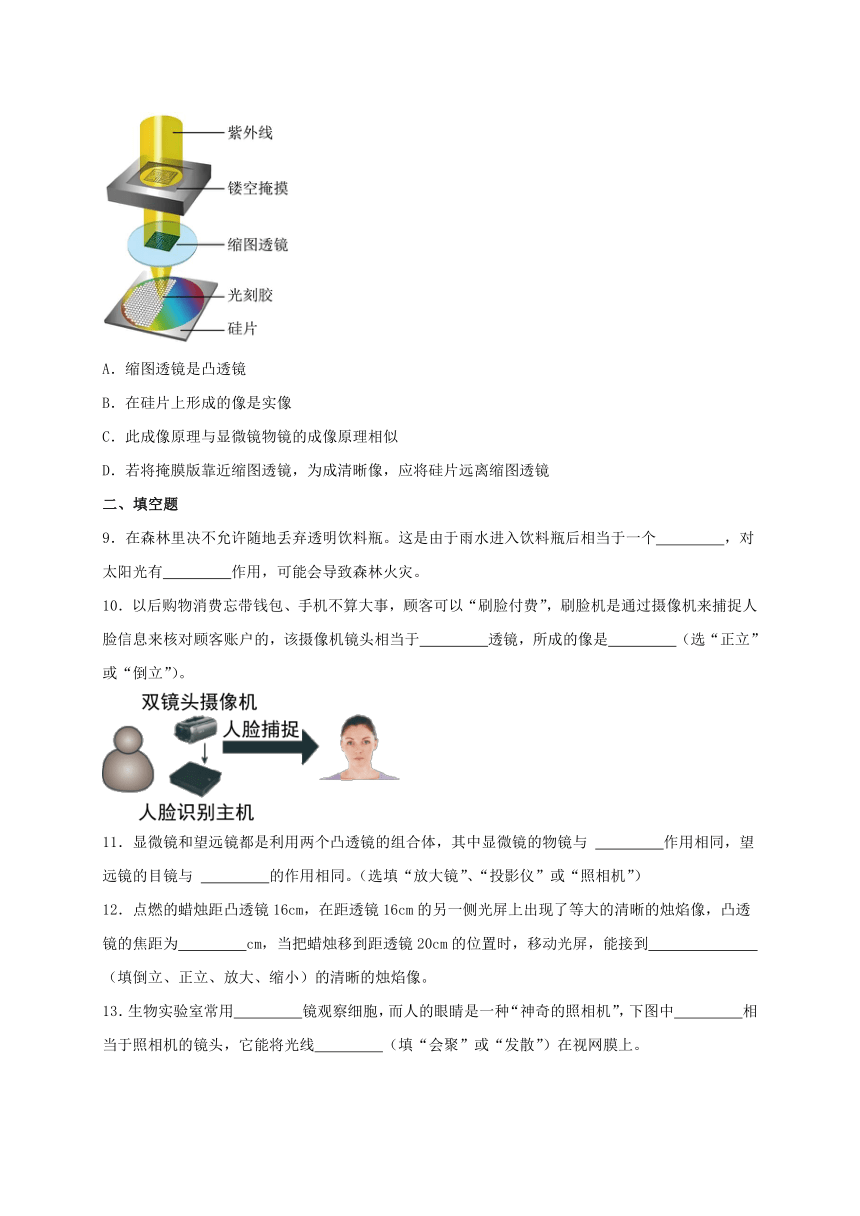

8．光刻技术是现代半导体集成电路的关键一环，其工作原理如图所示。光源发出强紫外光，调整镂空掩膜版和缩图透镜之间的距离，使光通过二者后，恰好能在硅片上成清晰的像，从而实现纳米级集成电路的“雕刻”，下列说法错误的是（　　）
A．缩图透镜是凸透镜
B．在硅片上形成的像是实像
C．此成像原理与显微镜物镜的成像原理相似
D．若将掩膜版靠近缩图透镜，为成清晰像，应将硅片远离缩图透镜
二、填空题
9．在森林里决不允许随地丢弃透明饮料瓶。这是由于雨水进入饮料瓶后相当于一个　 　，对太阳光有　 　作用，可能会导致森林火灾。
10．以后购物消费忘带钱包、手机不算大事，顾客可以“刷脸付费”，刷脸机是通过摄像机来捕捉人脸信息来核对顾客账户的，该摄像机镜头相当于　 　透镜，所成的像是　 　（选“正立”或“倒立”）。
11．显微镜和望远镜都是利用两个凸透镜的组合体，其中显微镜的物镜与 　 　作用相同，望远镜的目镜与 　 　的作用相同。（选填“放大镜”、“投影仪”或“照相机”）
12．点燃的蜡烛距凸透镜16cm，在距透镜16cm的另一侧光屏上出现了等大的清晰的烛焰像，凸透镜的焦距为　 　cm，当把蜡烛移到距透镜20cm的位置时，移动光屏，能接到　 　（填倒立、正立、放大、缩小）的清晰的烛焰像。
13．生物实验室常用　 　镜观察细胞，而人的眼睛是一种“神奇的照相机”，下图中　 　相当于照相机的镜头，它能将光线　 　（填“会聚”或“发散”）在视网膜上。
14．未成年人网络游戏沉迷现象普遍，导致未成年人近视增多、影响学业、引发性格异化、身体素质下降等，网络游戏对未成年人生理和心理带来的双重负面影响不胜枚举。如图1小华拿出手机，保持手机到鼻尖的距离不变，开启屏幕打开手机前置摄像头，通过摄像头成的像与屏幕关闭时在屏幕上成的像相比　 　（选填“变大”“变小”或“不变”），由于不合理使用手机，小华患上了近视眼，图2　 　（选填“甲”或“乙”）是近视眼的光路图，矫正用　 　透镜。（选填“凹”或“凸”）
三、作图题
15．在图中画出通过凸透镜后的折射光线。
16．画出光通过凹透镜后的折射光线。
四、实验探究题
17．利用光具座探究凸透镜成像的规律。
（1）如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，该凸透镜的焦距是　 　cm；
（2）实验过程中，当把烛焰放在距凸透镜24cm处时，在凸透镜另一侧移动光屏，光屏上得到了一个倒立、　 　（选填“放大”或“缩小”）的实像。若想得到一个清晰放大的实像，蜡烛应向　
　凸透镜的方向移动，同时光屏应向　 　凸透镜的方向移动（两空都选填“远离”或“靠近”）。由于蜡烛燃烧变短，使烛焰的像成在了光屏中心的上方，要使像仍然成在光屏的中心，如果只调整凸透镜，应将凸透镜向　 　调。（选填“上”或“下”）
18．在一次物理实验探究课上，某学习小组在“探究凸透镜成像的规律”实验中，进行了如下操作：
（1）安装并调节烛焰、凸透镜和光屏的位置，使它们三者中心大致在　 　，目的是　 　。
（2）通过探究，记录并绘制了像距v与物距u之间的关系图象，如图甲所示，则该凸透镜的焦距是　
　cm。
（3）如图乙所示，此时光屏上得到清晰的像，生活中的　 　（选填“照相机”、“投影仪”或“放大镜”）就是利用该成像原理工作的。
（4）将蜡烛移至20cm刻度线处，应将光屏移至　 　cm刻度线处，可再次承接到烛焰清晰的像。
（5）将蜡烛移至45cm刻度线处，无论怎样移动光屏，始终承接不到烛焰清晰的像。此时应在凸透镜　 　（选填“左侧”或“右侧”）透过凸透镜观察像的特点。
参考答案
1．D
2．C
3．A
4．B
5．B
6．D
7．D
8．C
9．凸透镜；会聚
10．凸；倒立
11．投影仪；放大镜
12．8；倒立、缩小
13．显微；晶状体；会聚
14．变小；乙；凹
15．
16．
17．（1）10.0
（2）缩小；靠近；远离；下
18．（1）同一高度；使像能成在光屏的中心
（2）10
（3）投影仪
（4）65
（5）右侧
