15.4 电流的测量
一、单选题
1．“温馨考场，快乐估测”下列数据中最合理的是( )
A．新的2B铅笔的长度约16 cm B．一份物理考卷的质量约50 g
C．你所在考场的空气温度约50℃ D．通过考场照明灯的电流约为1A
2．下列数据中，符合一般情况的是
A．人步行的速度约为5km/h
B．人的正常体温约为37.5℃
C．一个中学生爬楼时的功率约103W
D．一盏日光灯的工作电流约为5A
3．如图电路中，开关闭合，此时灯泡和灯泡的规格不同，电流表的示数是，电流表的示数
A．等于 B．等于
C．等于 D．等于
4．下列估测的数据，符合实际的是（ ）
A．人正常的体温约为20℃
B．人正常呼吸一次所用的时间约为3s
C．酒精分子直径约为70μm
D．家用白炽灯正常工作的电流约为5A
5．下列关于仪器的操作和读数正确的是
A．电流表的示数是1.6A B．温度计的读数是8℃

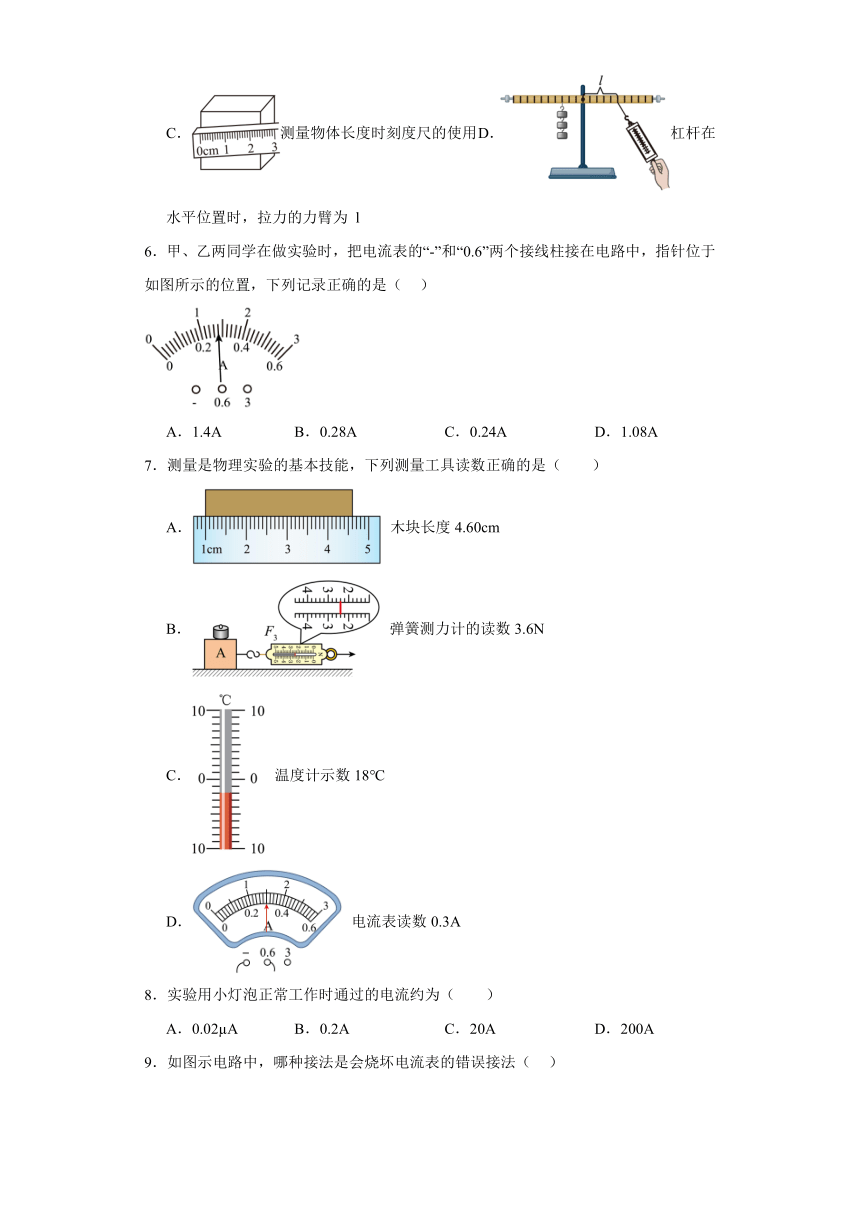

C．测量物体长度时刻度尺的使用 D．杠杆在水平位置时，拉力的力臂为 l
6．甲、乙两同学在做实验时，把电流表的“-”和“0.6”两个接线柱接在电路中，指针位于如图所示的位置，下列记录正确的是（ ）
A．1.4A B．0.28A C．0.24A D．1.08A
7．测量是物理实验的基本技能，下列测量工具读数正确的是（　　）
A． 木块长度4.60cm
B． 弹簧测力计的读数3.6N
C． 温度计示数18℃
D． 电流表读数0.3A
8．实验用小灯泡正常工作时通过的电流约为（　　）
A．0.02 A B．0.2A C．20A D．200A

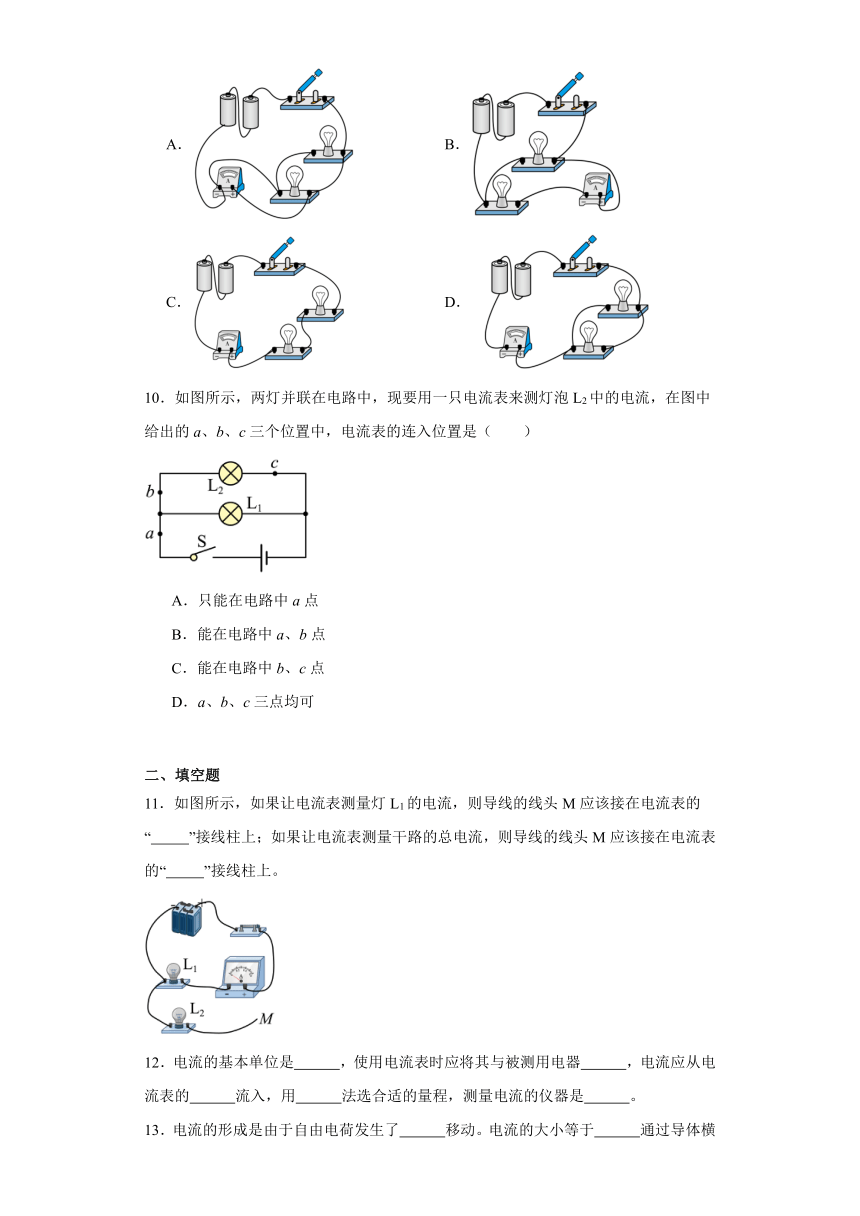

9．如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．
10．如图所示，两灯并联在电路中，现要用一只电流表来测灯泡L2中的电流，在图中给出的a、b、c三个位置中，电流表的连入位置是（　　）
A．只能在电路中a点
B．能在电路中a、b点
C．能在电路中b、c点
D．a、b、c三点均可
二、填空题
11．如图所示，如果让电流表测量灯L1的电流，则导线的线头M应该接在电流表的“ ”接线柱上；如果让电流表测量干路的总电流，则导线的线头M应该接在电流表的“ ”接线柱上。
12．电流的基本单位是 ，使用电流表时应将其与被测用电器 ，电流应从电流表的 流入，用 法选合适的量程，测量电流的仪器是 。
13．电流的形成是由于自由电荷发生了 移动。电流的大小等于 通过导体横截面的 。即I＝ 。国际单位制中，电流的单位是 。
14．通过某灯泡灯丝的电流为600毫安，合 安，在2分钟内通过该灯的电量为 库．
15．如图所示，L1中的电流是1.6A，L2中的电流是0.9A，则电流表A1的示数为 A．
16．如图电流表的读数是 A；如果接线的是另一个量程，则读数是 A，分度值是 A
17．图（a）所示仪器的名称是 ，用来测量物体的 ；在电学实验中，电流表应该 在电路中（选填“串联’’或“并联”），图（b）中电流表的示数为 安．
18．如图所示电路中，当开关S、S1、S2均闭合时，此时电流表测的是 中的电流。
三、作图题
19．在如图所示的电路中，以笔画线代替导线，补两根导线，要求：使两灯并联，闭合开关S，两灯发光，电流表只测灯L2的电流。
四、实验题
20．验证阿基米德原理实验中，可用 测量浮力的大小，并需将浮力大小与 进行比较； “用电流表测电流”实验中，应将电流表 连接在电路中（选填“串联”或“并联”），若在实验过程中，电流表指针出现如图所示的现象，存在的问题是 。
参考答案：
1．A
2．A
3．B
4．B
5．A
6．B
7．D
8．B
9．A
10．C
11． + -
12． 安培 串联 正接线柱 试触 电流表
13． 定向 单位时间内 电荷量 安培
14． 0.6 72
15．2.5
16． 1.0 0.20 0.02
17． 天平 质量 串联 1.5
18．L2
19．
20． 弹簧测力计 物体排开液体重力 串联 正负接线柱接反
