15.5 串、并联电路中电流的规律 同步练习（含答案） 2023-2024学年人教版九年级物理全一册

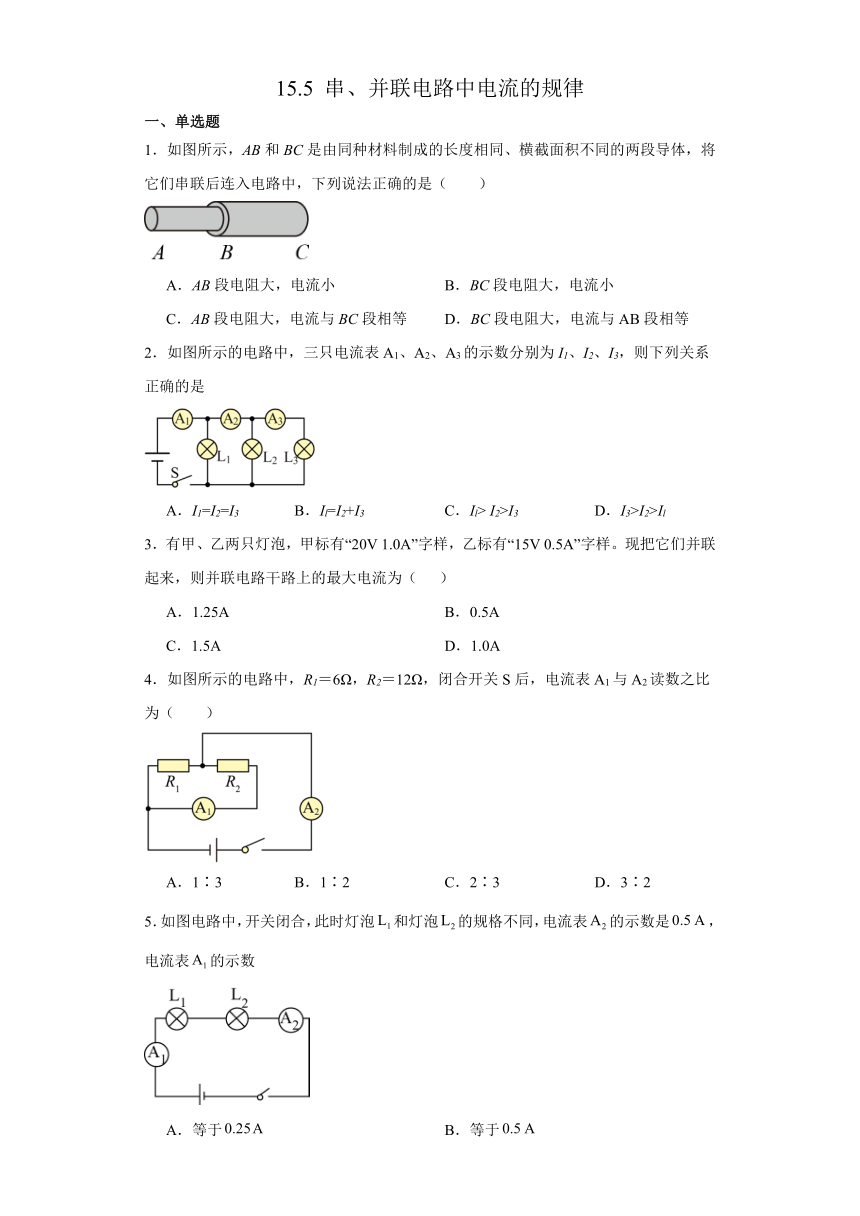

15.5 串、并联电路中电流的规律
一、单选题
1．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（　　）
A．AB段电阻大，电流小 B．BC段电阻大，电流小
C．AB段电阻大，电流与BC段相等 D．BC段电阻大，电流与AB段相等
2．如图所示的电路中，三只电流表A1、A2、A3的示数分别为I1、I2、I3，则下列关系正确的是
A．I1=I2=I3 B．Il=I2+I3 C．Il> I2>I3 D．I3>I2>Il
3．有甲、乙两只灯泡，甲标有“20V 1.0A”字样，乙标有“15V 0.5A”字样。现把它们并联起来，则并联电路干路上的最大电流为（ ）
A．1.25A B．0.5A
C．1.5A D．1.0A
4．如图所示的电路中，R1＝6Ω，R2＝12Ω，闭合开关S后，电流表A1与A2读数之比为（　　）
A．1∶3 B．1∶2 C．2∶3 D．3∶2
5．如图电路中，开关闭合，此时灯泡和灯泡的规格不同，电流表的示数是，电流表的示数
A．等于 B．等于
C．等于 D．等于

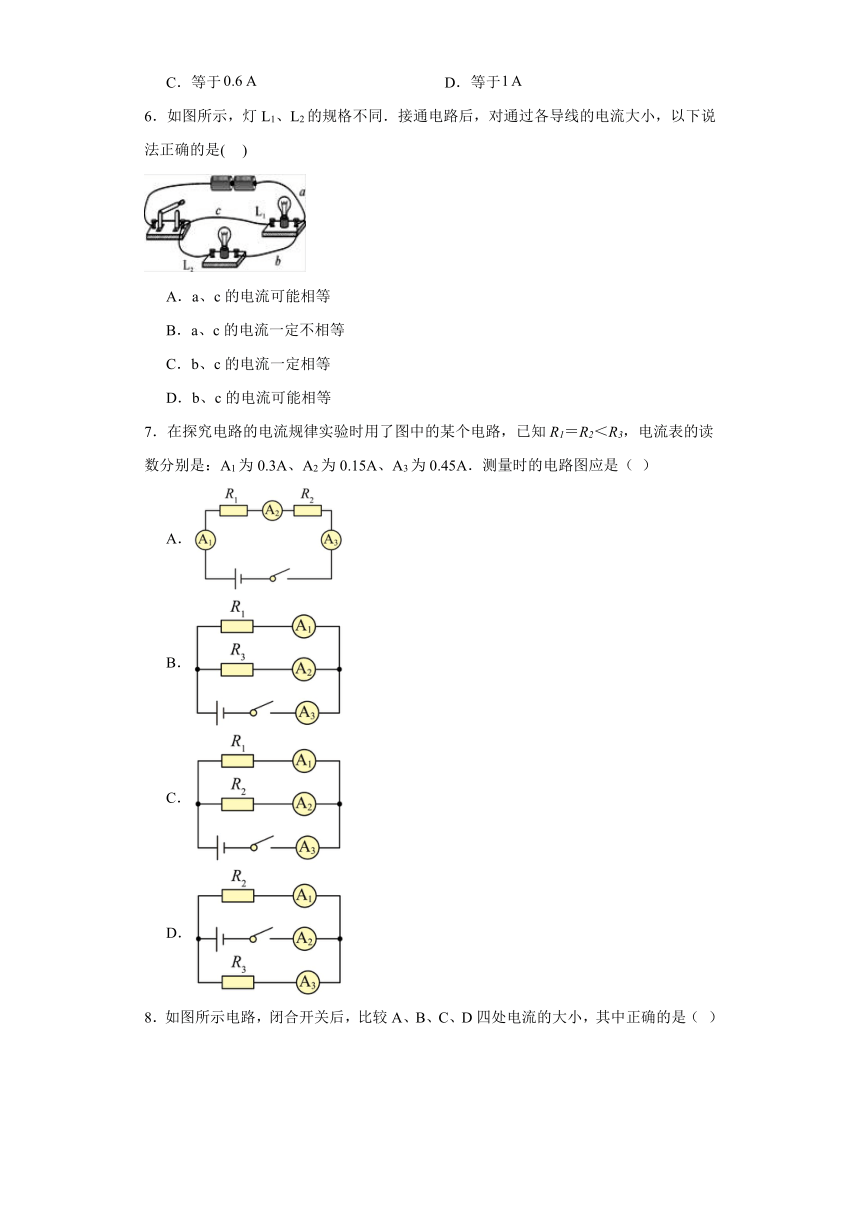

6．如图所示，灯L1、L2的规格不同．接通电路后，对通过各导线的电流大小，以下说法正确的是( )
A．a、c的电流可能相等
B．a、c的电流一定不相等
C．b、c的电流一定相等
D．b、c的电流可能相等
7．在探究电路的电流规律实验时用了图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（ ）
A．
B．
C．
D．

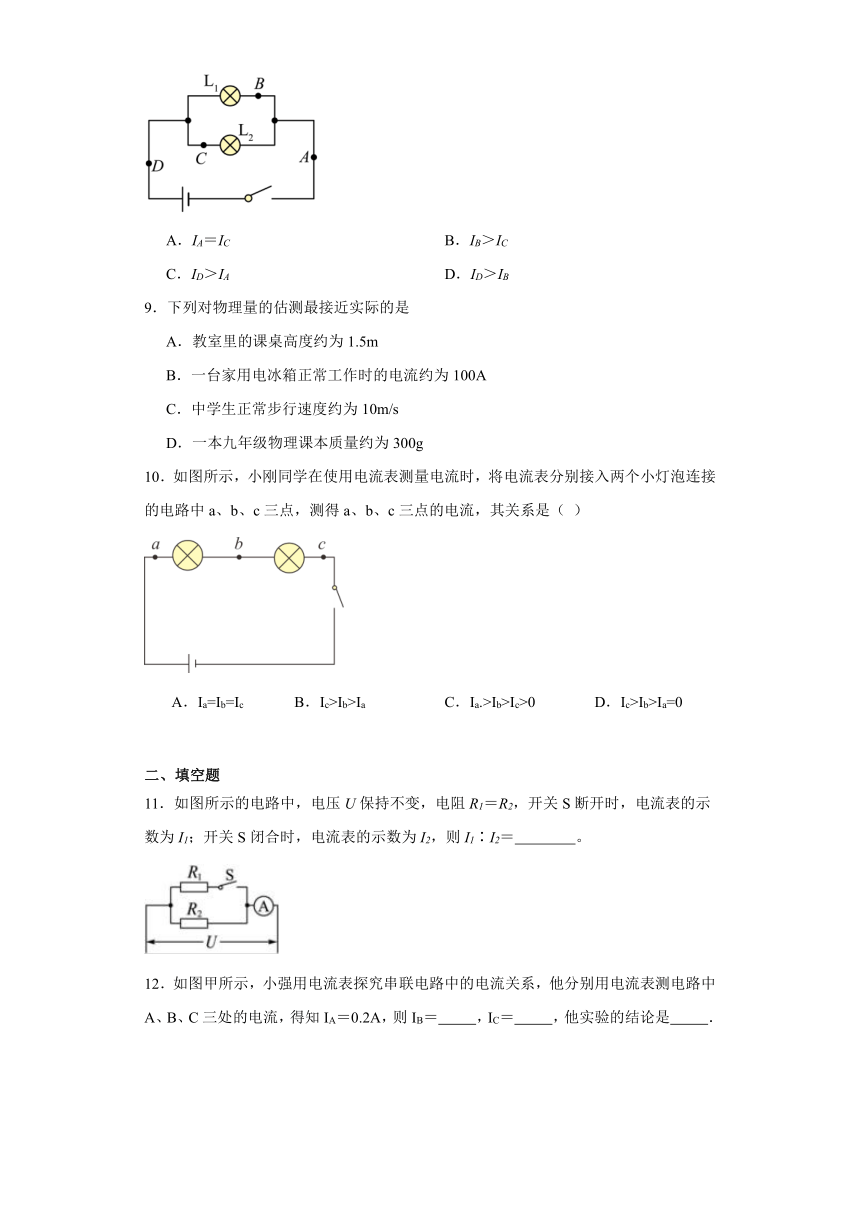

8．如图所示电路，闭合开关后，比较A、B、C、D四处电流的大小，其中正确的是（ ）
A．IA＝IC B．IB＞IC
C．ID＞IA D．ID＞IB
9．下列对物理量的估测最接近实际的是
A．教室里的课桌高度约为1.5m
B．一台家用电冰箱正常工作时的电流约为100A
C．中学生正常步行速度约为10m/s
D．一本九年级物理课本质量约为300g
10．如图所示，小刚同学在使用电流表测量电流时，将电流表分别接入两个小灯泡连接的电路中a、b、c三点，测得a、b、c三点的电流，其关系是（ ）
A．Ia=Ib=Ic B．Ic>Ib>Ia C．Ia.>Ib>Ic>0 D．Ic>Ib>Ia=0
二、填空题
11．如图所示的电路中，电压U保持不变，电阻R1＝R2，开关S断开时，电流表的示数为I1；开关S闭合时，电流表的示数为I2，则I1∶I2＝ 。
12．如图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2A，则IB＝ ，IC＝ ，他实验的结论是 ．
13．在如图甲所示的电路中，电流表A1的示数是1.6A，电流表A2如图乙所示，则：
（1）电流表A2的示数为 A；
（2）通过灯泡L1的电流为 A，L2的电流为 A。
14．如图所示， L1与L2是两只完全相同的灯泡，其中电流表A1的示数为0.6A，则电流表A2的示数是 A．
15．用电流表测电流实验的实物接线图如图甲所示。

（1）若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示。则电流表测的是 的电流，大小为 A；
（2）将线头M连接 ：线头N连接 ，才能使电流表的示数最大。若此时，电流表的示数如图丙所示，则两次电流值之差，表示通过 的电流，大小是 A。
16．如图所示，闭合开关，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过灯泡L1的电流为 A；若用电流表单独测灯泡L1中的电流，应选用 （选填“0~0.6A”或“0~3A”）量程。
17．并联电路干路电流等于 ；
18．在图甲所示电路中，电流表A1与A2指针指示的位置均如图乙所示，则电流表A1所使用的量程是 ，读数是 ；电流表A2所使用的量程是 ，读数是 ，通过灯L1的电流是 ，通过灯L2的电流是 。
三、作图题
19．图应是两只灯泡并联，开关控制所有灯泡，电流表测干路电流电流，请把没有接入电路的导线用笔画线代表导线，将它补入．
四、实验题
20．如图所示，在探究“并联电路的电流特点”的实验中，小宇设计了如图甲所示的电路进行实验：
（1）实验中，应该选择两个小灯泡规格是 （选填“相同”或“不相同”）；
（2）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏，原因是电流表 ；
（3）小宇先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （选填“灯L1断路”或“灯L1短路”）；
（4）排除故障后，他测出了L1支路上的电流I1=0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2= A；
小宇由此数据得出并联电路中干路电流和各支路电流的关系；
（5）本次实验的不足之处是： 。
参考答案：
1．C
2．C
3．A
4．A
5．B
6．B
7．B
8．D
9．D
10．A
11．1:2
12． 0.2A 0.2A 串联电路中的电流处处相等
13． 0.56 1.04 0.56
14．0.3
15． L1 0.5 “3” - L2 0.4
16． 0.4 0~0.6A
17．各支路电流之和
18． 0~3A 2.5A 0~0.6A 0.5A 0.5A 2A
19．
20． 不相同 正、负接线柱接反了 灯L1断路 0.2
