第十六章 电压 电阻 单元检测 （含答案）2023-2024学年人教版物理九年级全一册

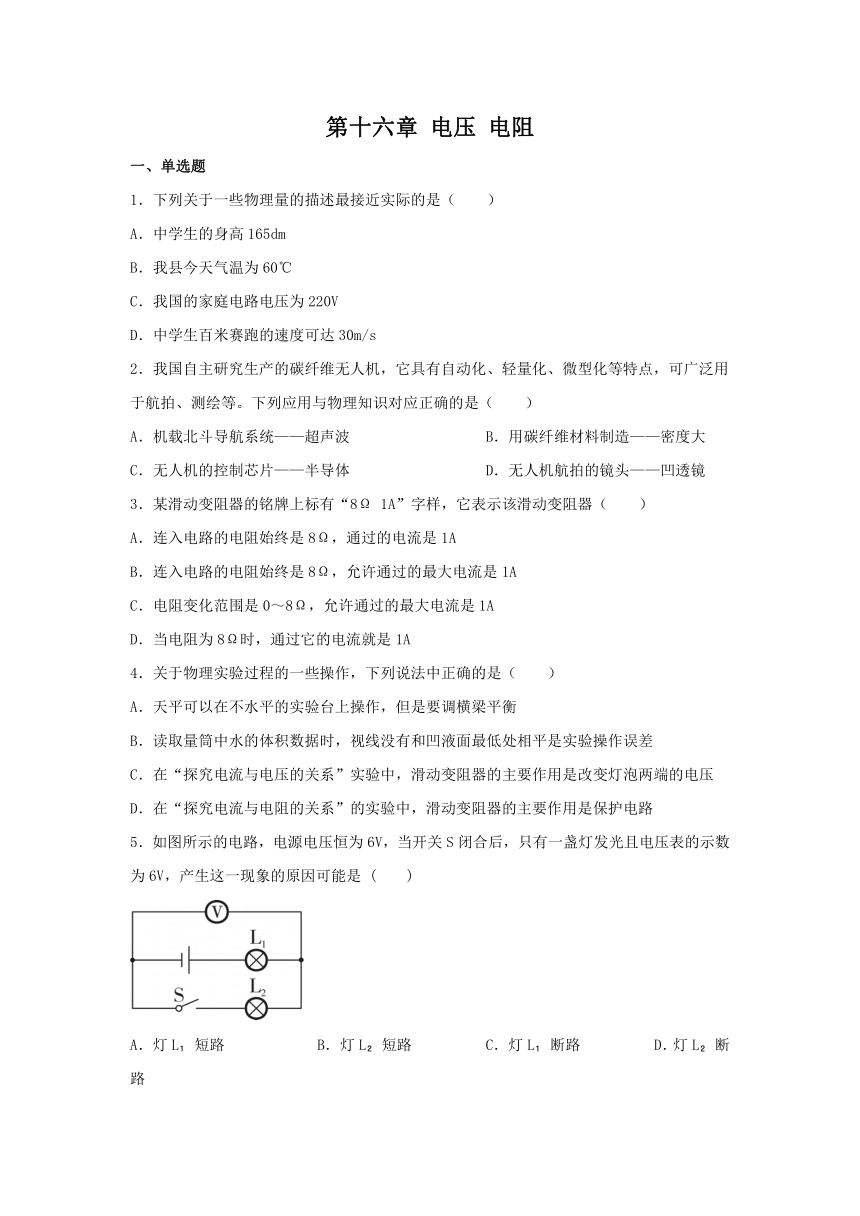

第十六章 电压 电阻
一、单选题
1．下列关于一些物理量的描述最接近实际的是（　　）
A．中学生的身高165dm
B．我县今天气温为60℃
C．我国的家庭电路电压为220V
D．中学生百米赛跑的速度可达30m/s
2．我国自主研究生产的碳纤维无人机，它具有自动化、轻量化、微型化等特点，可广泛用于航拍、测绘等。下列应用与物理知识对应正确的是（　　）
A．机载北斗导航系统——超声波 B．用碳纤维材料制造——密度大
C．无人机的控制芯片——半导体 D．无人机航拍的镜头——凹透镜
3．某滑动变阻器的铭牌上标有“8Ω 1A”字样，它表示该滑动变阻器（　　）
A．连入电路的电阻始终是8Ω，通过的电流是1A
B．连入电路的电阻始终是8Ω，允许通过的最大电流是1A
C．电阻变化范围是0～8Ω，允许通过的最大电流是1A
D．当电阻为8Ω时，通过它的电流就是1A
4．关于物理实验过程的一些操作，下列说法中正确的是（　　）
A．天平可以在不水平的实验台上操作，但是要调横梁平衡
B．读取量筒中水的体积数据时，视线没有和凹液面最低处相平是实验操作误差
C．在“探究电流与电压的关系”实验中，滑动变阻器的主要作用是改变灯泡两端的电压
D．在“探究电流与电阻的关系”的实验中，滑动变阻器的主要作用是保护电路
5．如图所示的电路，电源电压恒为6V，当开关S闭合后，只有一盏灯发光且电压表的示数为6V，产生这一现象的原因可能是 (　　)
A．灯L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路

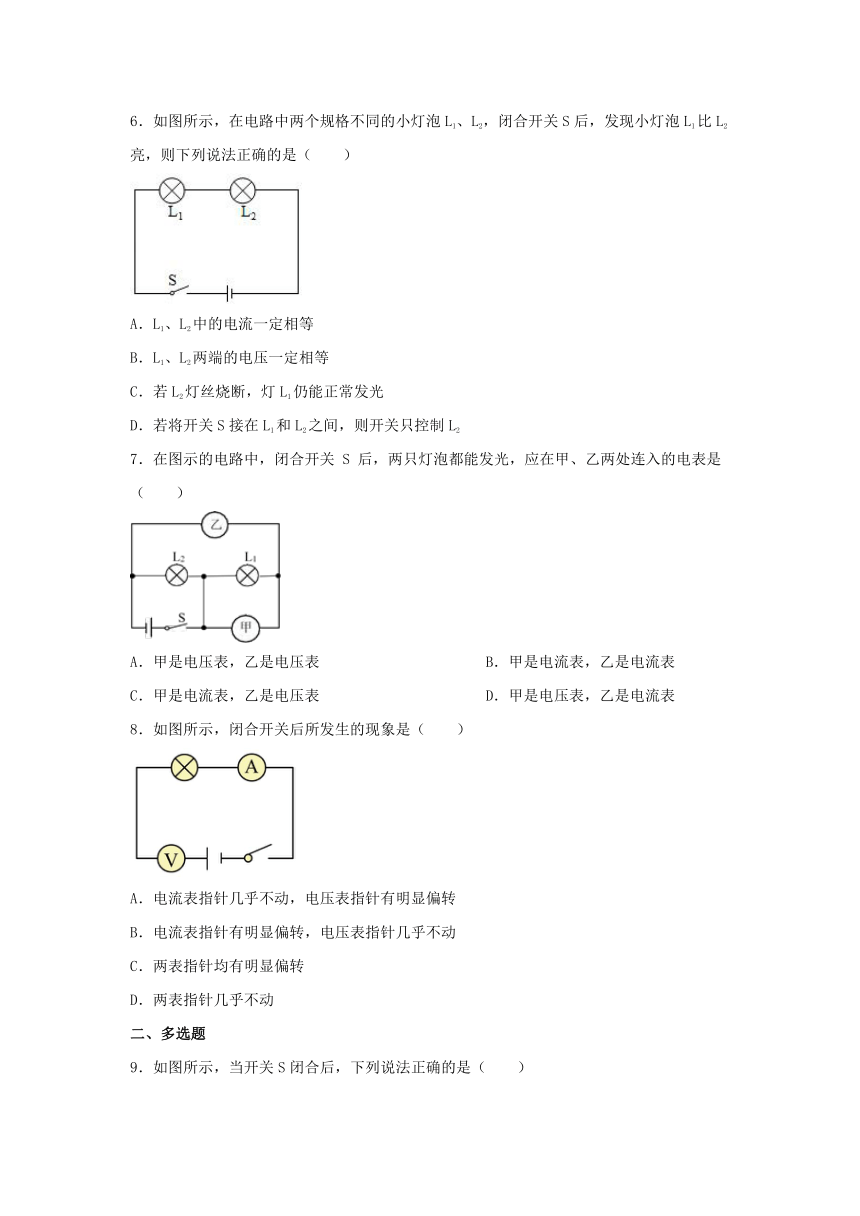

6．如图所示，在电路中两个规格不同的小灯泡L1、L2，闭合开关S后，发现小灯泡L1比L2亮，则下列说法正确的是（　　）
A．L1、L2中的电流一定相等
B．L1、L2两端的电压一定相等
C．若L2灯丝烧断，灯L1仍能正常发光
D．若将开关S接在L1和L2之间，则开关只控制L2
7．在图示的电路中，闭合开关 S 后，两只灯泡都能发光，应在甲、乙两处连入的电表是 （　　）
A．甲是电压表，乙是电压表 B．甲是电流表，乙是电流表
C．甲是电流表，乙是电压表 D．甲是电压表，乙是电流表
8．如图所示，闭合开关后所发生的现象是（　　）
A．电流表指针几乎不动，电压表指针有明显偏转
B．电流表指针有明显偏转，电压表指针几乎不动
C．两表指针均有明显偏转
D．两表指针几乎不动
二、多选题

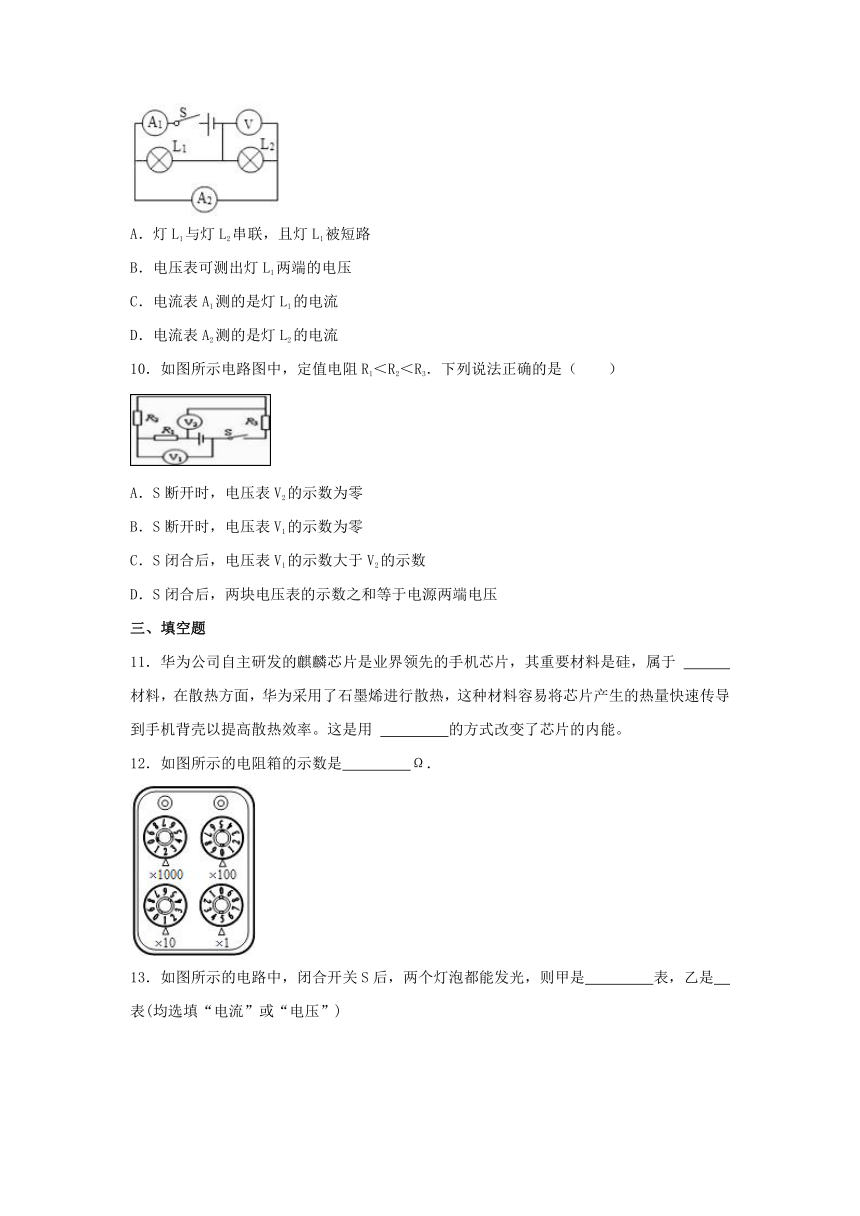

9．如图所示，当开关S闭合后，下列说法正确的是（　　）
A．灯L1与灯L2串联，且灯L1被短路
B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流
D．电流表A2测的是灯L2的电流
10．如图所示电路图中，定值电阻R1＜R2＜R3．下列说法正确的是（　　）
A．S断开时，电压表V2的示数为零
B．S断开时，电压表V1的示数为零
C．S闭合后，电压表V1的示数大于V2的示数
D．S闭合后，两块电压表的示数之和等于电源两端电压
三、填空题
11．华为公司自主研发的麒麟芯片是业界领先的手机芯片，其重要材料是硅，属于 　 　材料，在散热方面，华为采用了石墨烯进行散热，这种材料容易将芯片产生的热量快速传导到手机背壳以提高散热效率。这是用 　 　的方式改变了芯片的内能。
12．如图所示的电阻箱的示数是　 　Ω．
13．如图所示的电路中，闭合开关S后，两个灯泡都能发光，则甲是　 　表，乙是　 　表(均选填“电流”或“电压”)

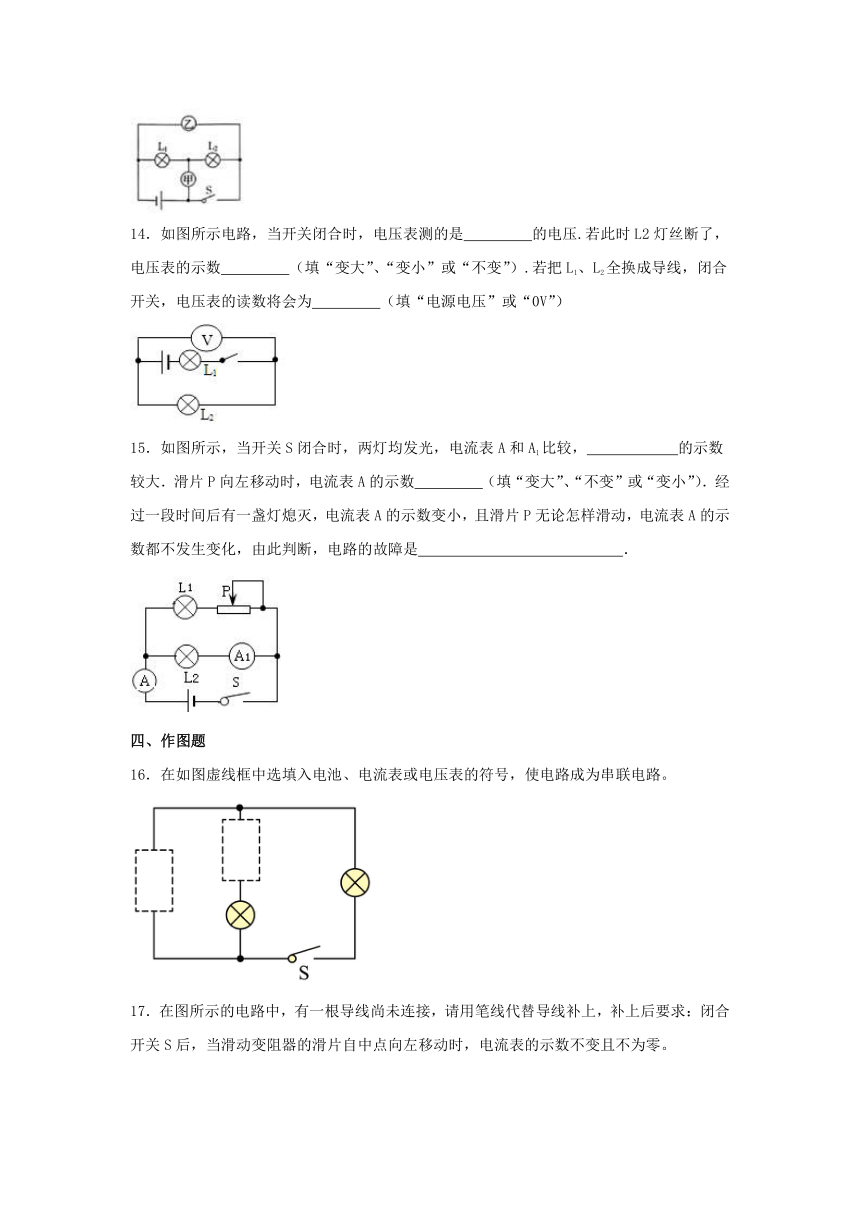

14．如图所示电路，当开关闭合时，电压表测的是　 　的电压.若此时L2灯丝断了，电压表的示数　 　（填“变大”、“变小”或“不变”）.若把L1、L2全换成导线，闭合开关，电压表的读数将会为　 　（填“电源电压”或“0V”）
15．如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，　 　的示数较大．滑片P向左移动时，电流表A的示数　 　（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是　 　．
四、作图题
16．在如图虚线框中选填入电池、电流表或电压表的符号，使电路成为串联电路。

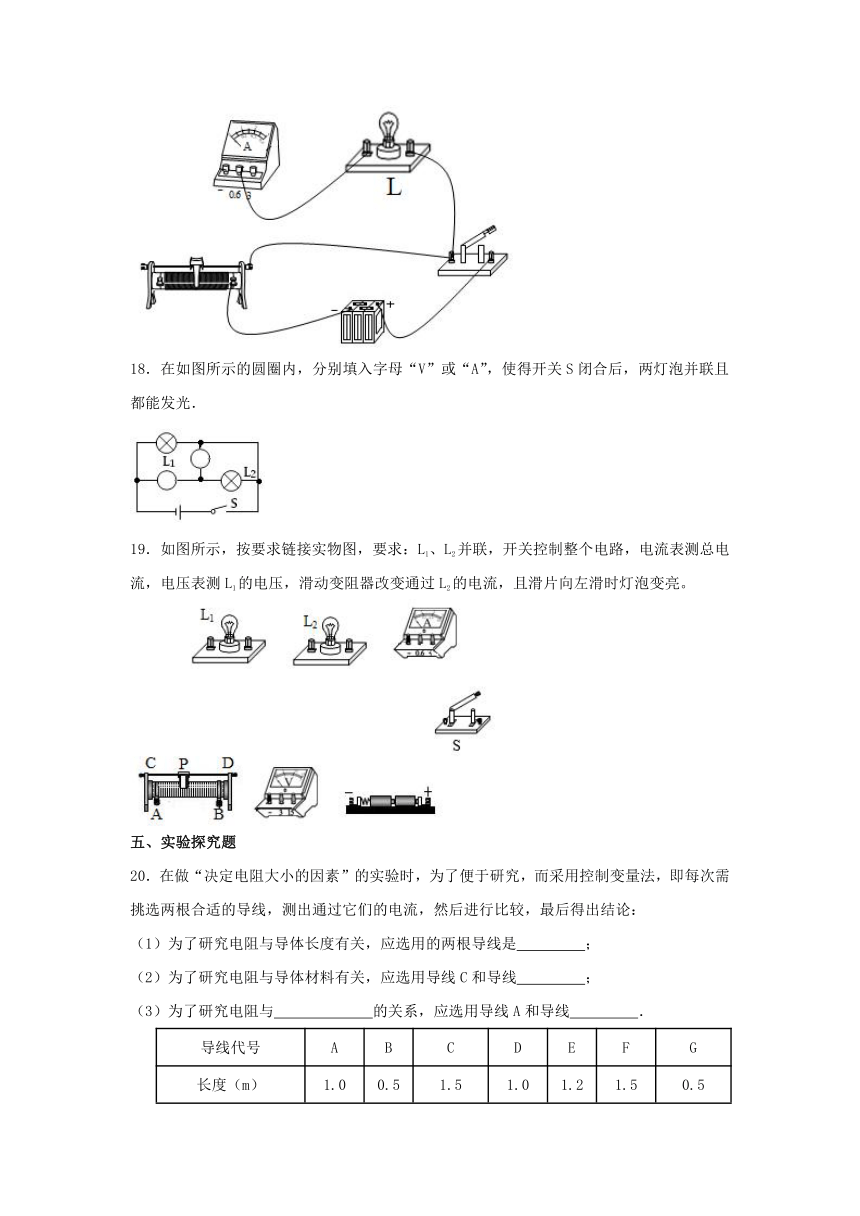

17．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合开关S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。
18．在如图所示的圆圈内，分别填入字母“V”或“A”，使得开关S闭合后，两灯泡并联且都能发光．
19．如图所示，按要求链接实物图，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流，且滑片向左滑时灯泡变亮。
五、实验探究题
20．在做“决定电阻大小的因素”的实验时，为了便于研究，而采用控制变量法，即每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论：
（1）为了研究电阻与导体长度有关，应选用的两根导线是　 　；
（2）为了研究电阻与导体材料有关，应选用导线C和导线　 　；
（3）为了研究电阻与　 　的关系，应选用导线A和导线　 　．
导线代号 A B C D E F G
长度（m） 1.0 0.5 1.5 1.0 1.2 1.5 0.5
横截面积（mm2） 3.2 0.8 1.2 0.8 1.2 1.2 1.2
材料 锰铜 钨 镍络丝 锰铜 钨 锰铜 镍络丝
21．为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压约为3V）、电压表、多个小灯泡、开关、导线若干．
（1）用笔画线代替导线，在图（甲）中把电路连接完整，要求电压表测量灯L1两端的电压．
（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图（乙）所示，其值为　 　 V．根据这组数据，该小组得出并联电路中电压的规律．你认为实验的疏漏之处是　 　．
22．某小组学习了电阻的知识后开展对“液体电阻大小与哪些因素有关”的探究，他们提出了以下猜想：
A．可能与液体的浓度有关；
B．可能与液体的体积有关。
实验器材有：两端接有金属接线柱的塑料管、电源、开关、小灯泡、导线，将上述器材组装成如图所示的电路进行实验。请你回答下列问题：
（1）你还能提出一个可利用此装置进行实验探究的合理猜想是：　 　；
（2）将适量盐水从注水口倒入塑料管中并闭合开关，观察到小灯泡发光，说明盐水是　 　（选填“导体”或“绝缘体”），其电阻大小可以根据　 　进行判断；
（3）探究猜想A时，为了改变盐水的浓度，将会向塑料管中添加　 　（选填“盐”或“清水”）并搅拌均匀。请你对这一方案的可行性进行评估：　 　；
（4）探究猜想B时，用注射器缓慢地从塑料管中抽取部分盐水，灯泡的亮度逐渐变暗。于是得出结论：液体浓度一定时，体积越小，电阻越大。分析操作过程及联系所学的“影响导体电阻大小的因素”回答下列问题：①容器内液体体积减小的同时其　 　也在不断减小，导致电阻变大，②这一实验过程是否能完整验证猜想B？　 　（选填“能”或“不能”），原因是　 　。
23．探究串联电路的电压特点。
次数 U1/V U2/V U/V
1 2.8 1.3 4.1
2 2.0 2.5 4.5
3 1.4 3.1 4.5
实验小组想要“探究串联电路的电压特点”，设计实验电路如图甲所示。
（1）想测量L1两端的电压U1，应当将电压表并联在图甲的 　 　（填 “A与B”、“B与C”或“A与C”）之间。请在图乙的实物电路中，将电压表连接在电路中，使电压表测量L1两端的电压U1　 　；
（2）分别测量L1两端的电压U1、L2两端的电压U2、电源两端的电压U，换用不同的灯泡进行多次实验，记录实验数据见表格。分析表格数据，可知串联电路中，电源电压等于　 　（写出文字描述）；
（3）将两个灯泡更换为R1=5Ω、R2=10Ω的两个电阻，多次测量后，发现两电阻两端的电压U1∶U2=1∶2，针对此，请你提出一个新的探究问题：　 　。
六、综合题
24．热电偶电路如图所示，把一根铁丝的两端分别与两根铜丝相连，再与一灵敏电流表串联成闭合电路。然后把一个接点A放在盛有冰水混合物的烧杯中，另一个接点B用火焰加热时，发现电流表的指针发生偏转，表明闭合电路中有电流，即AB之间存在一定的电压，这样的电路叫热电偶电路。
下面是用某铁 康铜热电偶电路实验测量的数据。
接点A的温度TA/℃ 0 0 0 0 0 0 0 0 0 0
接点B的温度TB/℃ 50 100 150 200 240 280 300 400 500 600
AB之间的电压TC/℃ 2.5 5.0 7.5 10.0 12.0 14.0 15.0 20.0 25.0 30.0
（1）从数据可以发现，热电偶电路实际上是一个电源，它提供的电压大小与　 　有关，而且　 　，电压越大；它的电能是由　 　能转化而来的。
（2）若将上图中电流表换成电压表，并且知道了电压表数值与温度值之间的对应关系，就可以通过电压表得知B点的　 　。
（3）利用热电偶电路中的电压与两接点间温度差的关系可制成热电偶温度计，据表格中数据可预测：与普通水银温度计相比，热电偶温度计的优点之一是　 　。
25．在如图所示的电路中，电源电压保持不变，开关S处于闭合状态，小灯L不发光，电路中只有一个电表有示数。如果电路中只有一处故障且故障只可能发生在电阻R或小灯L上，则
（1）故障可能是　 　。
（2）请任选一种故障，对开关S由闭合到断开时两电表示数的变化情况作出判断。　 　
26．1911年，荷兰科学家卡末林﹣昂内斯（Heike Kam erlingh﹣Onnes）用液氦冷却汞，当温度下降到4.2K（零下268.95℃）时，水银的电阻完全消失．当温度降低到足够低时，有些材料的电阻变为零，这即为超导现象.1933年，荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质﹣完全抗磁性，也称迈斯纳效应．完全抗磁性是指磁场中的金属处于超导状态时，体内的磁感应强度为零的现象．迈斯纳效应使人们可以用此原理制造超导列车和超导船，由于这些交通工具将在悬浮无摩擦状态下运行，这将大大提高它们的速度和安静性，并有效减少机械磨损．另外利用超导悬浮还可制造无磨损轴承，将轴承转速提高到每分钟10万转以上．发生超导现象时的温度称为临界温度.2014年12月，我国科学家发现了一种新的铁基超导材料锂铁氢氧铁硒化合物，其超导转变温度高达40K（零下233.15摄氏度）以上，这是世界上首次利用水热法发现铁硒类新型高温超导材料，堪称铁基超导研究的重大进展，为相关体系新超导体的探索提供了新的研究思路．同时，为探索铁基高温超导的内在物理机制提供了理想的材料体系．
根据材料请回答下列问题
（1）当温度降低到足够低时，有些材料的　 　 变为零，这即为超导现象
（2）荷兰的迈斯纳和奥森菲尔德共同发现了超导体的另一个极为重要的性质　 　 也称迈斯纳效应．把一块磁铁放在超导盘上方，超导盘磁化的方向与磁铁磁场的方向　 　 （填相同、相反），磁铁受到向上排斥力，就可悬浮在空中．
（3）若常温下超导体研制成功，则超导体适合做　　 　
A．电炉丝 B．输电线 C．滑动变阻器的线圈 D．电动机线圈．
27．
（1）如图a电路，S1闭合后，A1的示数　 　，A的示数　 　（填“变大”、“变小”或“不变”）；图b中各电路元件的连接均正确，甲、乙为两个电表，请在图中填出电表的符号　 　。
（2）如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是　 　或　 　。
（3）如图甲中电流表A1读数为0.2A，则电流表A2的读数是　 　。图乙中电流表A2的读数为0.9A，A1读数为0.3A，则通过电流表A的电流是　 　。电流表A选用的量程应为　 　A。
参考答案
1．C
2．C
3．C
4．C
5．A
6．A
7．D
8．A
9．B,D
10．A,C
11．半导体；热传递
12．2015
13．电压；电压
14．L2；变大；0V
15．电流表A；变大；灯泡L1或滑动变阻器断路
16．解：如图所示：
17．解：如图所示：
18．解：由电路图可知，右上边圆圈与L2并联，应为电压表；左下边圆圈与L1串联，应为电流表；两灯泡首首相连、尾尾相连，两灯泡L1、L2并联，如下图所示：
19．解：如图所示：
20．（1）C和G
（2）F
（3）横截面积；D
21．（1）解：灯L1、L2并联，要测量灯泡L1两端电压，电压表需与L1并联，因为干电池组电压为3V，则选择0～3V量程．
（2）2.6；只凭一组实验数据得出结论带有偶然性，不能得出正确规律
22．（1）液体电阻大小可能与液体的横截面积有关
（2）导体；灯泡的亮度
（3）盐；添加盐后，搅拌均匀，观察灯泡的亮度变化。倘若盐水浓度变化小，盐水的电阻变化比较小，电路中电流变化小，灯泡的亮度变化也小，但是灯泡亮度的微小变化不容易观察。
（4）横截面积；不能；没有控制横截面积不变
23．（1）A与B；
（2）各用电器两端的电压之和
（3）串联电路中，各元件两端的电压之比是否等于各元件的电阻之比
24．（1）温度差；温度差越大；内
（2）温度
（3）可测温度范围更大
25．（1）L短路或L断路
（2）当L断路时，电压表示数不变，电流表示数不变
26．（1）电阻
（2）完全抗磁性；相反
（3）BD
27．（1）不变；变大；
（2）L1断路；L2短路
（3）0.2A；1.2A；0~3
