人教版初物九年级16.4变阻器习题（含解析）

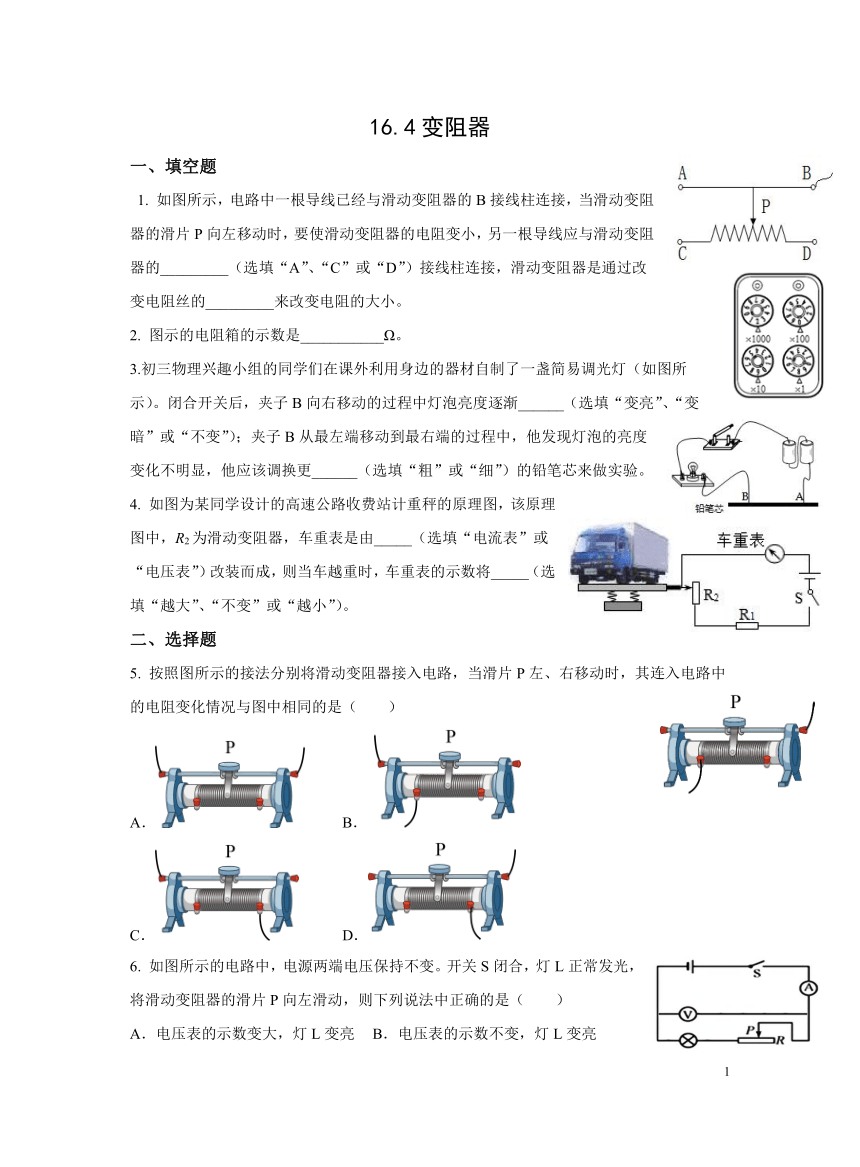

16.4变阻器
一、填空题
1. 如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
2. 图示的电阻箱的示数是___________Ω。
3.初三物理兴趣小组的同学们在课外利用身边的器材自制了一盏简易调光灯（如图所示）。闭合开关后，夹子B向右移动的过程中灯泡亮度逐渐______（选填“变亮”、“变暗”或“不变”）；夹子B从最左端移动到最右端的过程中，他发现灯泡的亮度变化不明显，他应该调换更______（选填“粗”或“细”）的铅笔芯来做实验。
4. 如图为某同学设计的高速公路收费站计重秤的原理图，该原理图中，R2为滑动变阻器，车重表是由_____（选填“电流表”或“电压表”）改装而成，则当车越重时，车重表的示数将_____（选填“越大”、“不变”或“越小”）。
二、选择题
5. 按照图所示的接法分别将滑动变阻器接入电路，当滑片P左、右移动时，其连入电路中的电阻变化情况与图中相同的是（　　）
A． B．
C． D．
6. 如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向左滑动，则下列说法中正确的是（　　）
A．电压表的示数变大，灯L变亮 B．电压表的示数不变，灯L变亮
C．电流表的示数变小，灯L变暗 D．电流表的示数不变，灯L变暗

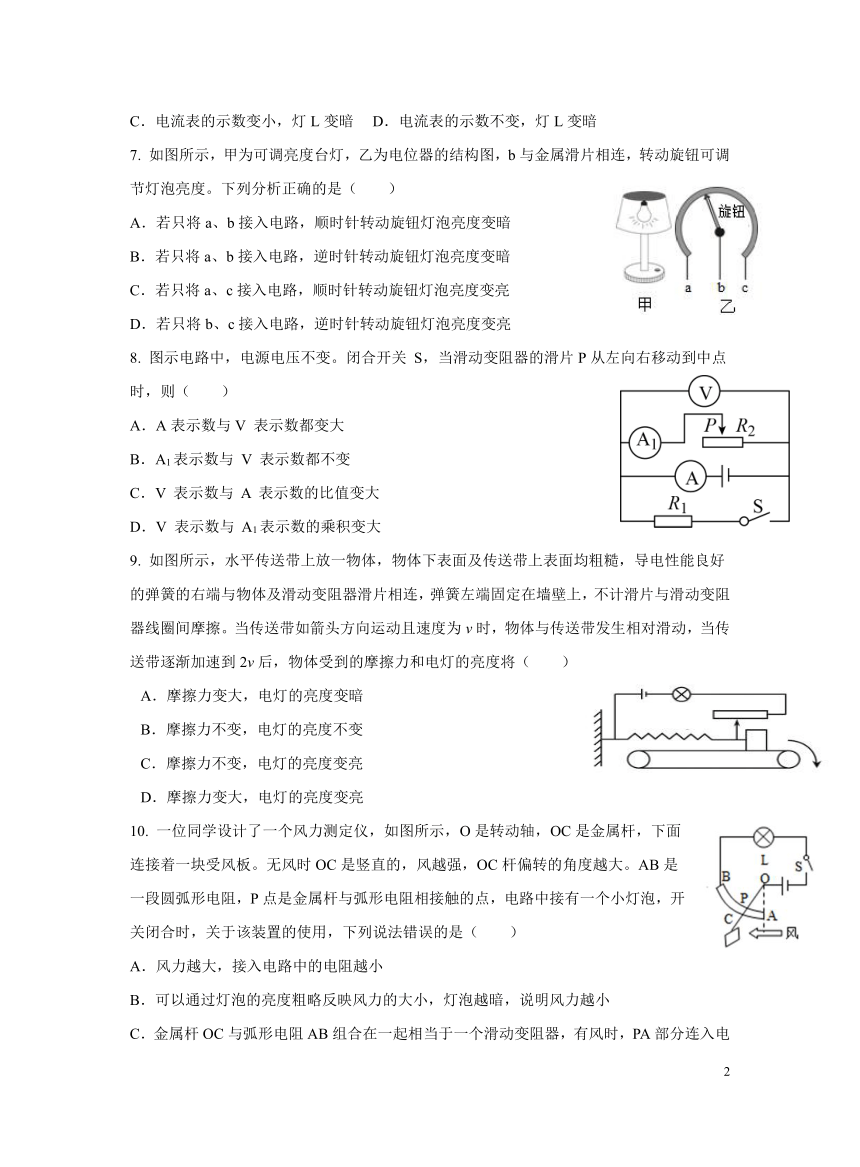

7. 如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、b接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将a、b接入电路，逆时针转动旋钮灯泡亮度变暗
C．若只将a、c接入电路，顺时针转动旋钮灯泡亮度变亮
D．若只将b、c接入电路，逆时针转动旋钮灯泡亮度变亮
8. 图示电路中，电源电压不变。闭合开关 S，当滑动变阻器的滑片P从左向右移动到中点时，则（　　）
A．A表示数与V 表示数都变大
B．A1表示数与 V 表示数都不变
C．V 表示数与 A 表示数的比值变大
D．V 表示数与 A1表示数的乘积变大
9. 如图所示，水平传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。当传送带如箭头方向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到2v后，物体受到的摩擦力和电灯的亮度将（　　）
A．摩擦力变大，电灯的亮度变暗
B．摩擦力不变，电灯的亮度不变
C．摩擦力不变，电灯的亮度变亮
D．摩擦力变大，电灯的亮度变亮
10. 一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（　　）
A．风力越大，接入电路中的电阻越小
B．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小
C．金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，有风时，PA部分连入电路
D．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表
三、作图题

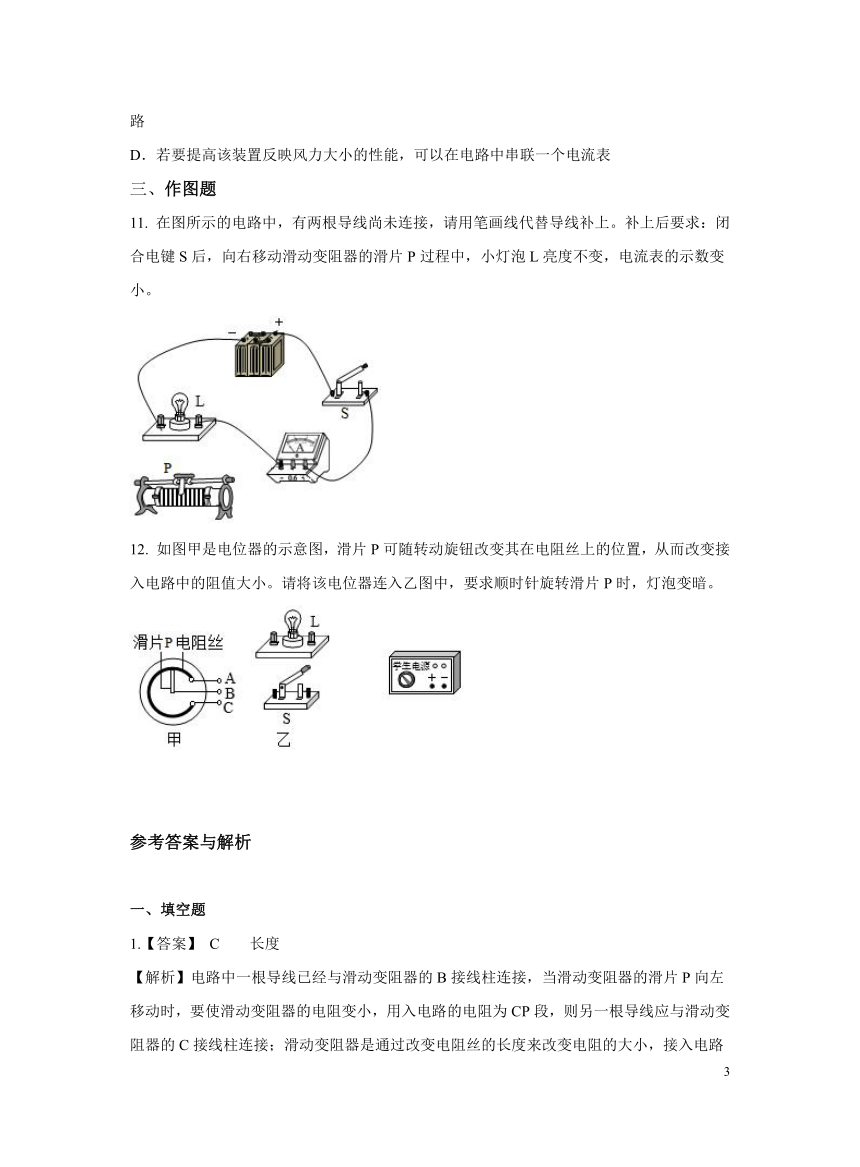

11. 在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P过程中，小灯泡L亮度不变，电流表的示数变小。
12. 如图甲是电位器的示意图，滑片P可随转动旋钮改变其在电阻丝上的位置，从而改变接入电路中的阻值大小。请将该电位器连入乙图中，要求顺时针旋转滑片P时，灯泡变暗。
参考答案与解析
填空题
1.【答案】 C 长度
【解析】电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，用入电路的电阻为CP段，则另一根导线应与滑动变阻器的C接线柱连接；滑动变阻器是通过改变电阻丝的长度来改变电阻的大小，接入电路的电阻丝越长，电阻越大。
2.【答案】 2098
【解析】电阻箱的阻值等于各旋钮倍数与对应数值乘积的和，所以电阻箱的示数是
R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω
3.【答案】变亮 细
【解析】铅笔芯接入电路中的长度变短，电阻减小，根据欧姆定律 可知，电流变大，灯泡变亮；灯泡亮度变化不明显，说明电流的变化比较小，即电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。
4.【答案】电流表 越大
【解析】由电路图可知，车重表串联电路中，是由电流表改装而成；由图可知，当车越重时，滑片下移，R2接入电路中的电阻越小，电路的总电阻越小，由欧姆定律 可知，电路中的电流越大，即车重表的示数将越大。
二、选择题
5.【答案】B
【解析】按图示接法，滑片左侧为有效接入部分，当滑片P左、右移动时接入阻值变小、变大。A．图示变阻器接入电阻恒为零，故A不符合题意；B．按图示接法，滑片左侧为有效接入部分，故B符合题意；CD．按图示接法，滑片右侧为有效接入部分，故CD不符合题意。故选B。
6.【答案】 B
【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测量电源电压，电流表测量电路中的电流，当滑动变阻器的滑片向左端滑动时，滑动变阻器接入的阻值变小，则电路中的总电阻变小，所以电路中的电流变大，则灯泡变亮，因为电压表测量电源电压，所以示数不变，故B正确，ACD错误。故选B。
7.【答案】A
【解析】AB．电位器的实质是滑动变阻器串联在电路中，通过改变接入电路中的电阻丝长度来改变电路的电流，从而改变灯泡亮度。若只将a、b接入电路，滑片左端的电阻丝接入电路，顺时针转动旋钮，电阻丝接入电路中的阻值变大，电路中的电流变小，灯泡变暗，逆时针转动旋钮电阻丝，接入电路中的阻值变小，电流变大，灯泡变亮。故A正确，B错误；C．若只将a、c接入电路，电位器的全部电阻值都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；D． 若只将b、c接入电路，滑片右端的电阻丝接入电路，逆时针转动旋钮电阻丝接入电路中的阻值变大，电路中的电流变小，灯泡变暗。故D错误。故选A。
8.【答案】D
【解析】由电路图可知，电阻R1和滑动变阻器R2并联，A测干路电流，A1测滑动变阻器支路的电流，电压表测电源的电压；电源电压不变，则滑片移动时，电压表示数不变；滑片从左向右移动到中点时，滑动变阻器接入电路的电阻减小，根据欧姆定律可知，通过滑动变阻器的电流变大，即电流表A1示数变大；并联电路中各支路互不影响，则通过电阻R1的电流不变，根据并联电路的电流关系可知，干路中的电流变大；V表示数不变，A表示数变大，其比值变小，V表示数不变，A1表示数变大，其乘积变大，故ABC不符合题意，D符合题意。故选D。
9.【答案】 B
【解析】滑动摩擦力与速度无关，当速度增大时，摩擦力不变，滑片不移动，灯光亮度不变，故B符合题意。故选B。
10.【答案】 C
【解析】AC．AB是一段圆弧形电阻，其实质是一个变阻器，有效电阻为BP段。风力越大，BP段越短，接入电路中的电阻越小，故A正确，不符合题意，C错误，符合题意；
B．灯泡越暗，说明此时电路中电流小、电阻大，OC杆偏转的角度较小，即风力较小，故B正确，不符合题意；D．在电路中串联一个电流表，通过电流大小的直观变化，可以更为准确的反映风力大小的变化，故D正确，不符合题意。故选C。
三、作图题
11.【答案】
【解析】由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响，即变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，且图中灯泡与电流表的0.6接线柱相连，所以电流表应测干路电流。
12.【答案】
【解析】由题知，顺时针旋转滑片P时，灯泡变暗，说明电路中电流变小了，电位器连入电路的阻值变大（连入电路的电阻丝变长），所以应将电位器的B、C接线柱接入电路中，由此将灯泡、电位器和开关依次连接在电源两极上。
