人教版物理八年级上册 第五章 第3节 凸透镜成像规律 课件(共16张PPT)

(共16张PPT)
第3节 凸透镜成像规律
新课导入

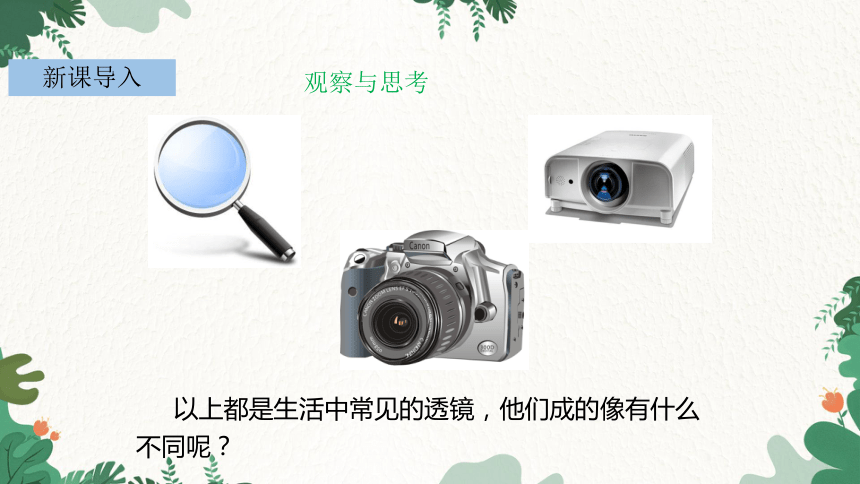

观察与思考
以上都是生活中常见的透镜，他们成的像有什么不同呢？
（一）提出问题
（二）猜想与假设
（三）设计实验
（四）进行实验
（五）分析和结论

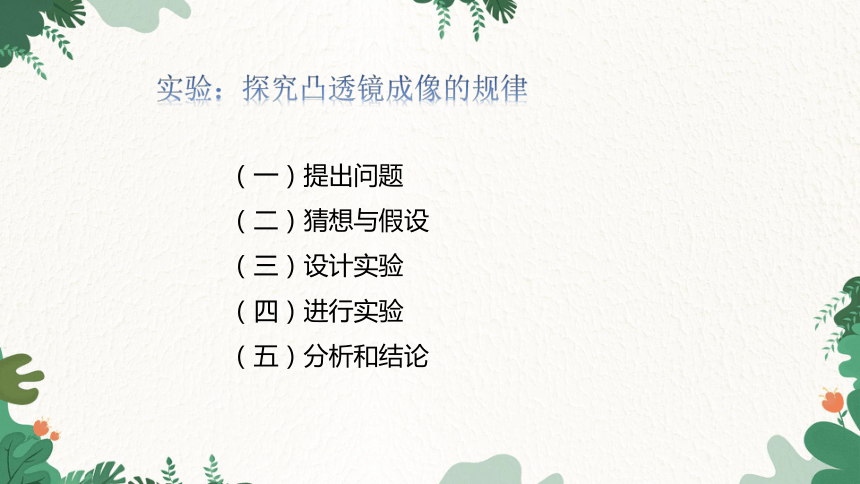

实验：探究凸透镜成像的规律

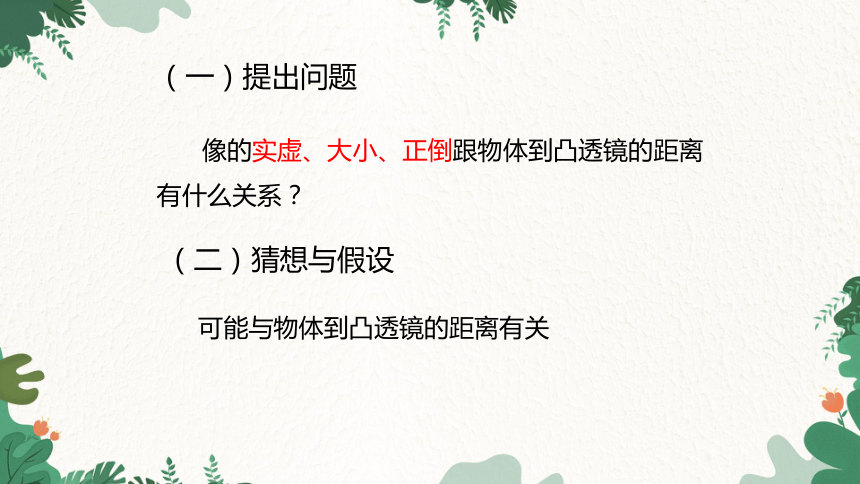

像的实虚、大小、正倒跟物体到凸透镜的距离有什么关系？
可能与物体到凸透镜的距离有关
（一）提出问题
（二）猜想与假设
1.实验器材：凸透镜、蜡烛、光屏和光具座
注意：调整蜡烛烛焰、凸透镜和光屏的中心大致在同一高度上
（三）设计实验
2.实验装置：

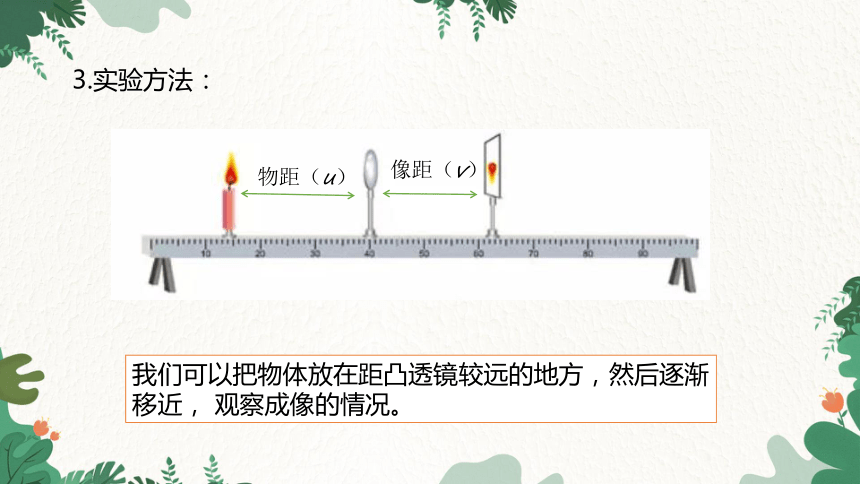

我们可以把物体放在距凸透镜较远的地方，然后逐渐移近， 观察成像的情况。
物距（u）
像距（v）
3.实验方法：

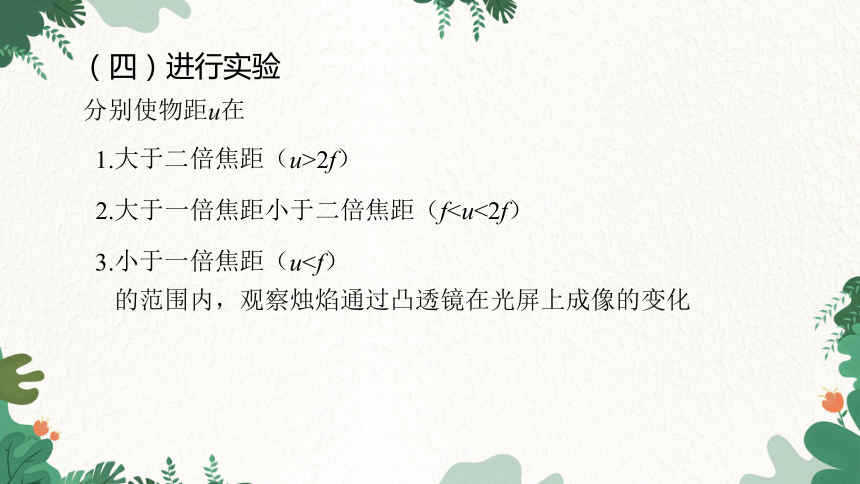

分别使物距u在
1.大于二倍焦距（u>2f）
2.大于一倍焦距小于二倍焦距（f3.小于一倍焦距（u的范围内，观察烛焰通过凸透镜在光屏上成像的变化
（四）进行实验
大于2倍焦距
倒立、缩小、实像
①当u＞2 f 时
凸透镜成像光路图
等于2倍焦距
倒立、等大、实像
②当u=2 f 时
小于2倍焦距
大于1倍焦距
倒立、放大、实像
③当f等于1倍焦距
不成像
④当u= f 时
小于1倍焦距
正立、放大、虚像
⑤当u＜f 时
物体到凸透镜的距离 像的情况 应用
u>2f
u=2f
fu倒 立
缩 小
实 像
倒 立
等 大
实 像
正 立
放 大
虚 像
照相机
幻灯机、投影仪
放大镜
凸透镜成像基本规律
倒 立
放 大
实 像
小结
1.在实验中，你能发现实像和虚像的分界点在什么位置吗？
2.在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
焦点是实像和虚像的分界点
二倍焦距是缩小像和放大像的分界点
（五）分析和结论
3.什么情况下像和物体在凸透镜两侧？什么情况下
像和物体在凸透镜同侧？
成实像时物像异侧，成虚像时物像同侧
4、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
物距减少，像距增大。
1.一倍焦距分虚实
2.二倍焦距分大小
3.凸透镜所成的实像都是倒立的，虚像都是正立的。
课堂小结
