19.1 家庭电路
你们会安装这个家庭电路吗？想知道它是怎么安装的吗？

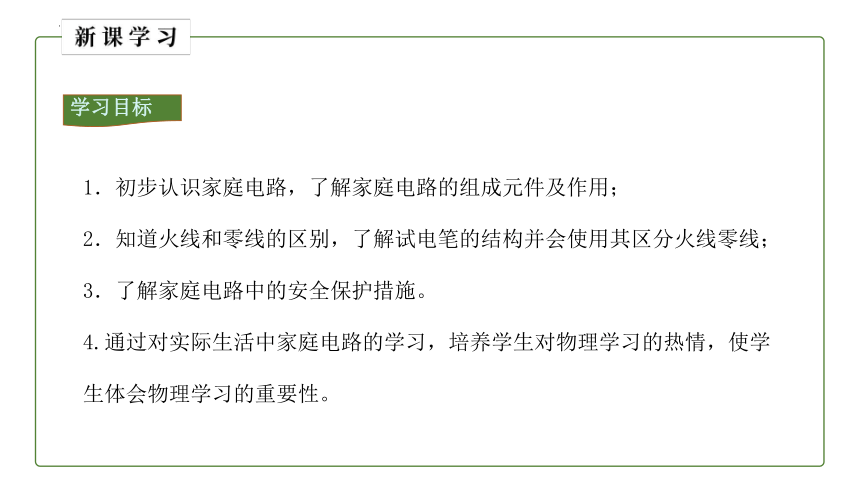

学习目标
1．初步认识家庭电路，了解家庭电路的组成元件及作用；
2．知道火线和零线的区别，了解试电笔的结构并会使用其区分火线零线；
3．了解家庭电路中的安全保护措施。
4.通过对实际生活中家庭电路的学习，培养学生对物理学习的热情，使学
生体会物理学习的重要性。
一、家庭电路的组成

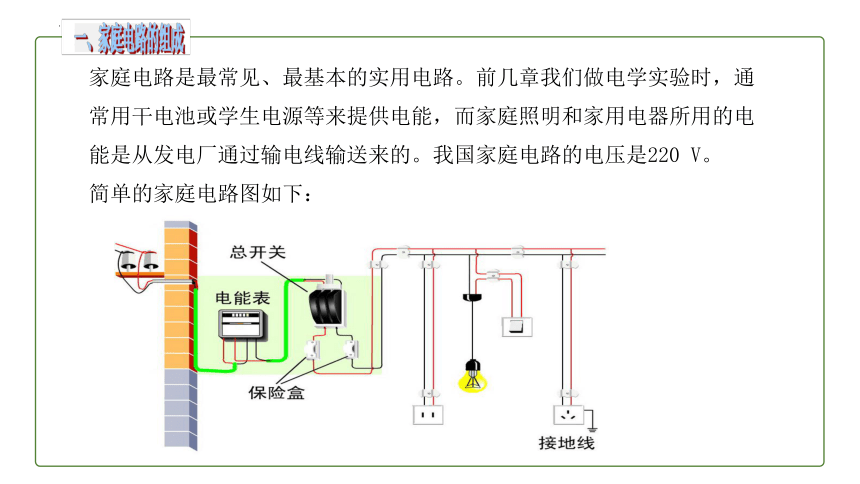

家庭电路是最常见、最基本的实用电路。前几章我们做电学实验时，通常用干电池或学生电源等来提供电能，而家庭照明和家用电器所用的电能是从发电厂通过输电线输送来的。我国家庭电路的电压是220 V。
简单的家庭电路图如下：
一、家庭电路的组成

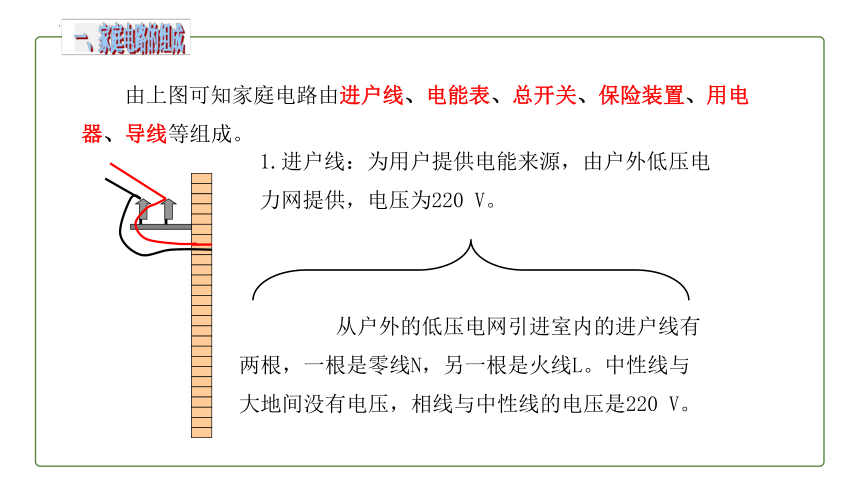

由上图可知家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成。
从户外的低压电网引进室内的进户线有两根，一根是零线N，另一根是火线L。中性线与大地间没有电压，相线与中性线的电压是220 V。
1.进户线：为用户提供电能来源，由户外低压电力网提供，电压为220 V。
一、家庭电路的组成

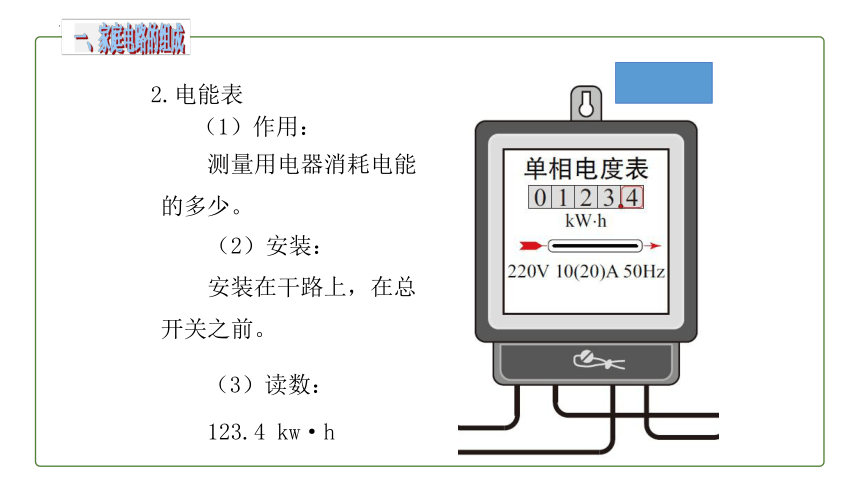

2.电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw·h
　　（3）读数：

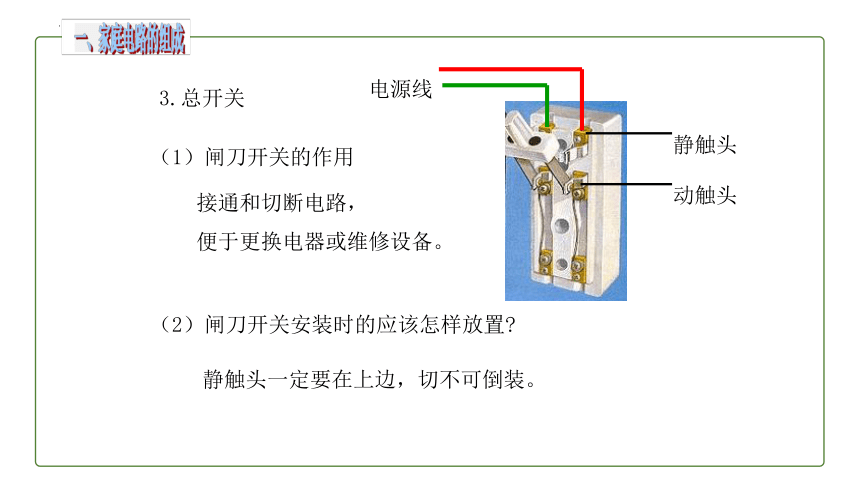

一、家庭电路的组成
电源线
静触头一定要在上边，切不可倒装。
（1）闸刀开关的作用
接通和切断电路，
便于更换电器或维修设备。
（2）闸刀开关安装时的应该怎样放置
静触头
动触头
3.总开关
一、家庭电路的组成

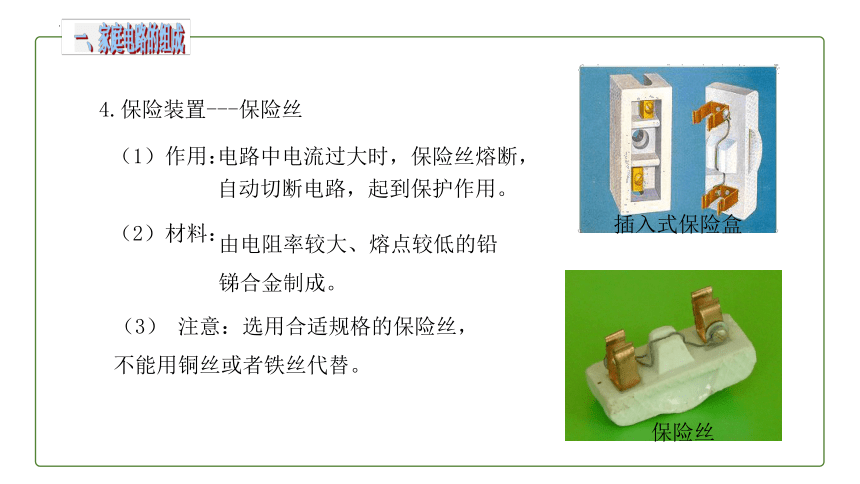

4.保险装置---保险丝
（1）作用：
（2）材料：
（3） 注意：选用合适规格的保险丝，
不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，
自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅
锑合金制成。
插入式保险盒
保险丝
一、家庭电路的组成

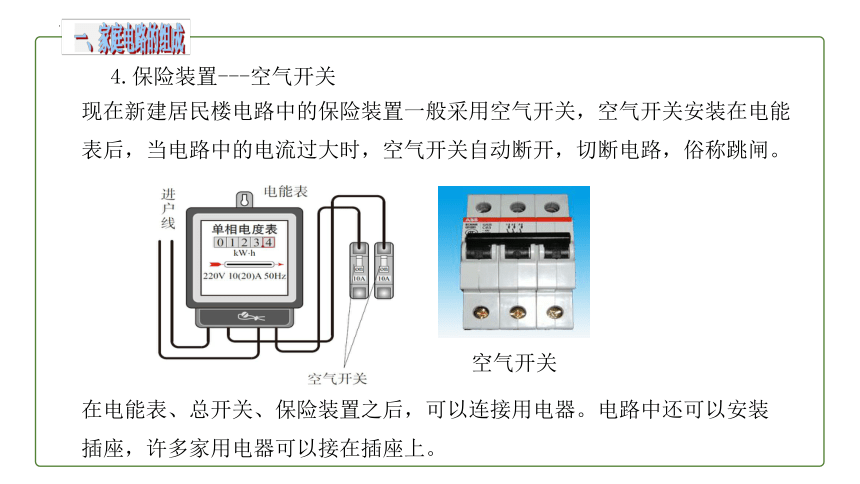

4.保险装置---空气开关
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
空气开关
在电能表、总开关、保险装置之后，可以连接用电器。电路中还可以安装插座，许多家用电器可以接在插座上。
二、火线和零线
我（进户线）是家庭电路中的电源，由低压供电线路供给，我有两个成员，一条叫做端线，俗称火线，另一条叫做零线。零线在入户之前已经和大地相连,相线和零线之间有220伏的电压，零线和地之间没有电压。
我的布线要求是“相线零线并排走，竖直布线相在右，水平布线相在上，相接开关再进座，零线直接进灯座。”
火线
零线
大地
0 V
220 V
220 V
二、火线和零线
用试电笔！
试电笔
在家用电路中，知道进户的两条线哪条是火线、哪条是零线非常重要,你会判断吗？
二、火线和零线
试电笔
1.作用：
(1)辨别火线和零线。
(2)试电笔通常也用来检查电气设备的外壳是否带电。
2.构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
试电笔实物图
二、火线和零线
3.正确使用：手必须接触笔尾金属体，笔尖接触被测导线，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。如果笔尖接触的是零线，氖管中不会有电流，也就不会发光。
试电笔中电阻的作用十分重要。氖管发光只需很小的电流，所以要在试电笔的电路中串联一个很大的电阻，约有一百万欧姆。由于电流很小，使用试电笔时尽管电流通过人体，也不会对人造成伤害。
注意：使用时，手绝不能接触笔尖金属体，否则会发生触电事故
二、火线和零线
用电器与零线、火线的连接
通常情况下，家庭电路中各个用电器的通断，
不应该影响其他用电器的通断，所以:
1.各用电器（插座）并联在电路中。
2.控制用电器的开关要连接在火线
和用电器之间。
三、三线插头和漏电保护器
如图所示,三线插头上的字母标示各有什么含义
L表示接火线　N表示接零线 E表示导线与用电器金属外壳相连,插座上相应的导线与大地相连。
三、三线插头和漏电保护器
三线插头
三孔插座
三脚插头
三、三线插头和漏电保护器
两孔插座
三
孔
插
座
E
N
L
接火线
接零线
接地
E
N
L
接用电器
接用电器外壳
接用电部分
接法：左零右火上接地
三、三线插头和漏电保护器
两孔插座
三孔插座
火线
零线
接地
接线方式
三、三线插头和漏电保护器
同是漏电，为何反差如此大？
无接地线
有接地线
思考
后图插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
三、三线插头和漏电保护器
管式熔断器
家用小型塑壳断路器
作用：可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。
漏电保护器
三、三线插头和漏电保护器
电流过大时自动断开俗称跳闸，排除故障后，合上开关即可
如果发生了触电事故，漏电保护器会迅速切断电源，对人起到保护作用。
新型的保险装置是附加在总开关上，叫做空气开关。 当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
课堂练习
1．下列关于电学知识说法中（　　）
①洗衣机使用三孔插座主要是为了防止金属外壳漏电
②使用测电笔时人手必须接触笔尾的金属体
③验电器的金属箔片张开是因为带异种电荷
④家庭电路中空气开关跳闸一定是发生短路
A．只有③④正确 B．只有①②正确
C．只有①③正确 D．只有①④正确
B
课堂练习
2．闭合开关，家里的总控制开关立刻跳闸，造成这种现象的原因是（　　）。
A．有可能是插头短路
B．一定是灯丝断路
C．有可能是灯头内短路
D．一定是灯头内断路
C
课堂练习
3．如图所示是小明家的部分电路，他将开关S闭合后，发现L不发光，检测后发现是e点左侧零线断路的缘故。则S闭合后，用测电笔分别测试图中的a、b、c、d、e五点时，氖管发光的点有（　　）
A．2个 B．3个 C．4个 D．5个
D
课堂练习
4．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．断开开关S时，站在地上的人接触A 点或B点都不会触电
C．若在图中甲.乙两处分别装电灯或开关，则开关装在甲处或乙处都可以
D．若闭合开关S时，电灯不亮，保险丝未烧断，则可能是电灯断路
D
课堂练习
5．生活中有这样的现象将台灯插入插排还没来得及闭合台灯开关，空气开关就“跳闸”了。关于“跳闸”原因和检修过程中的一些操作，下列说法正确的是（　　）
A．“跳闸”的原因是台灯的功率过大
B．空气开关“跳闸”后可以强行闭合继续使用
C．“跳闸”的原因可能是插线板中的电路发生了短路
D．使用测电笔检测电路时，手指不能接触金属笔卡
C
课堂小结
一、基本知识1．家庭电路的组成。2．火线和零线、试电笔。3．三线插头和漏电保护器。二、基本技能：试电笔的使用三、基本方法：观察法、对比法
布置作业
完成配套课后练习。
