凸透镜成像的规律
物理 八年级 上册
——第1课时

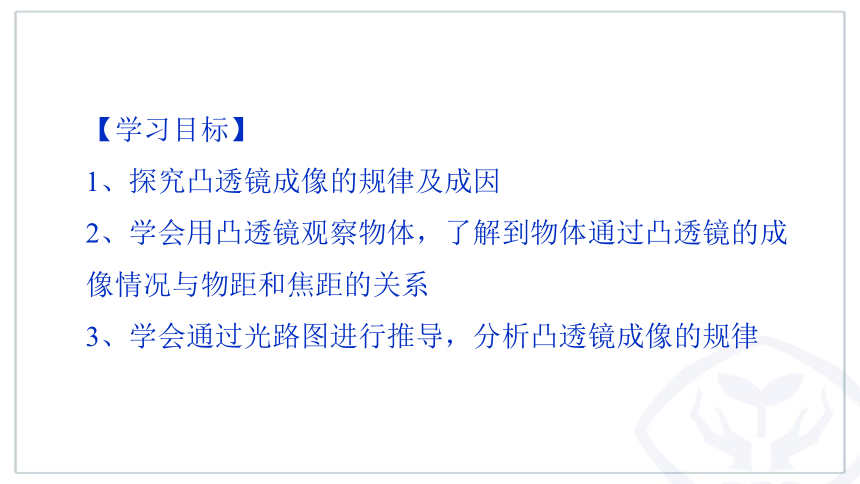

【学习目标】
1、探究凸透镜成像的规律及成因
2、学会用凸透镜观察物体，了解到物体通过凸透镜的成像情况与物距和焦距的关系
3、学会通过光路图进行推导，分析凸透镜成像的规律
画出下图中的折射光线或适当的透镜
2、凸透镜对光有 作用，是指将光向 主光轴方向偏折。
3、凹透镜对光有 作用，是指将光向 主光轴的方向偏折。
4、透镜有________个焦点，________到_________的距离叫着焦距。
会聚
靠近
发散
远离
2
光心
焦点
探究活动一：了解凸透镜的成像特点
还记得我们的第一节物理课《科学之旅》吗？其中介绍了一个实验：用放大镜观察自己的指纹是_________（填：放大或缩小），再用放大镜看窗外远处的物体____________（填：放大或缩小）
1、学会描述像的特点。
用凸透镜看物理课本，可能看以图中A、B、C三种像，请与原图比较，说出像的特点（大小和倒正），并填写在横线上。
原图 A._________ B.__________ C._________
放大
缩小
放大正立
放大倒立
缩小倒立

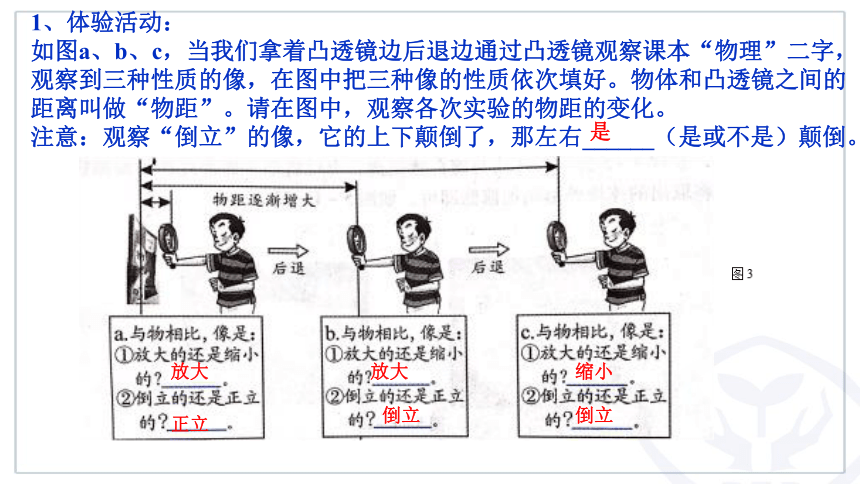

1、体验活动：
如图a、b、c，当我们拿着凸透镜边后退边通过凸透镜观察课本“物理”二字，观察到三种性质的像，在图中把三种像的性质依次填好。物体和凸透镜之间的距离叫做“物距”。请在图中，观察各次实验的物距的变化。
注意：观察“倒立”的像，它的上下颠倒了，那左右______（是或不是）颠倒。
是
放大
正立
放大
倒立
缩小
倒立

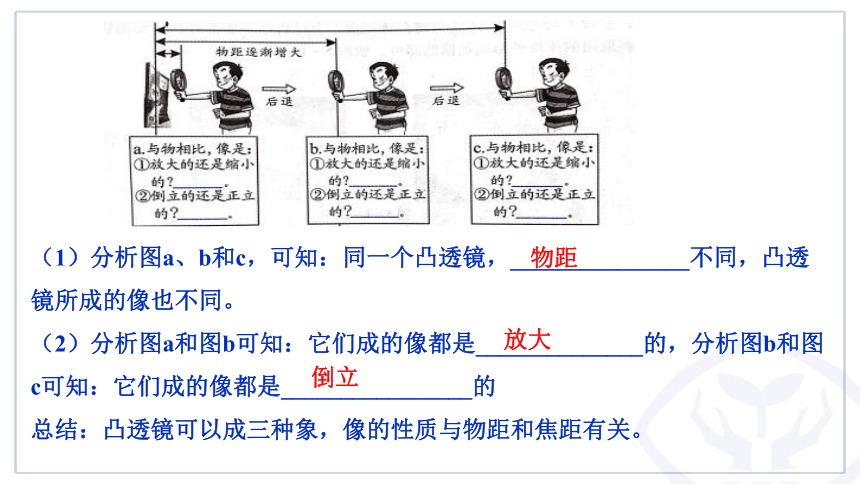

（1）分析图a、b和c，可知：同一个凸透镜，_______________不同，凸透镜所成的像也不同。
（2）分析图a和图b可知：它们成的像都是______________的，分析图b和图c可知：它们成的像都是________________的
总结：凸透镜可以成三种象，像的性质与物距和焦距有关。
物距
放大
倒立
探究活动二：利用光路图推导凸透镜的成像特点。
1、物距大于2倍焦距（u>2 ）时的成像情况。
图中来自物体A点的两条光线，通过凸透镜后会聚在同一个像点。这种由实际的光会聚而成的像，称为实像。
（1）与原物体比较，从大小、正倒、虚实来叙述，这个像的性质是________________________________，对应体验活动中图__________。
缩小倒立的实像
C
请在图中,连接AO这条光线,并画图作出它经过透镜后的折射光线.观察它会不会也经过像A’？
小结：当物距大于2倍焦距时，凸透镜成______（大小）、______（正倒）、________（虚实）像。
缩小
倒立
实像
小结：当物距小于2倍焦距大于1倍焦距时，凸透镜成凸透镜成______大小）、________（正倒）、___________（虚实）像。
放大
倒立
实像
1、物距小于2倍焦距大于1倍焦距（ （1）在图中将成像光路图补充完整。
（2）与原物体比较，从大小、正倒、虚实来叙述，这个像的性质是_______________________________，对应体验活动中图__________。
放大倒立的实像
b
A'
1、物距小于1倍焦距（u< ）时的成像情况
（1）在图中将成像光路图补充完整。
思考：通过凸透镜后的这两条光线_________会聚到一个点。
如图，来自物体A的两条光线，通过凸透镜后不能会聚，无法成_________像。但人眼接收到折射光线后，会认为这些光线是由它们的反向延长线交点A’发出来的，A’就是虚像。
（2）与原物体比较，从大小、正倒、虚实来叙述，这个像的性质是_______________________________，对应体验活动中图__________。
小结：当物距小于1倍焦距时，凸透镜成___________（大小）、___________（正倒）、___________（虚实）像。
不
实
放大正立的虚像
a
放大
正立
虚
A'
1、试比较图4、5、6
（1）物体成放大的像和缩小的像的物距的分界点在 ____________________________（填写u的范围）。
（2）物体成实像和成虚像的物距的分界点在_________________________________（填写u的范围）。
总结：从成像的大小、正倒、虚实来叙述
（1）u>2 ，成像的性质是_______________________________
（2） （3）u< ，成像的性质是_______________________________
u=2
u=
缩小倒立的实像
放大倒立的实像
放大正立的虚像
课堂练习
1.作出下列物体AB通过凸透镜所成的像A’B’（首先完成）。
1.作出下列物体AB通过凸透镜所成的像A’B’
A'
B'
A'
B'
A'
B'
A'
B'
2.图一所成是 像； 图二所成是 像；
图三所成是 像； 图四所成是 像；
3. 三个图的物距u与焦距f的关系是（填字母）：
图一： 图二： 图三： 图四： ；
A、u＞2f B、u＝2f C、f＜u＜2f D、u4.通过观察四个图，发现物距u与像距v的关系跟所成的像的缩放情况有关，归纳其规律。
①当v＜u时，像的大小 （选“大于”、“等于”、“小于”）物的大小，即成 （选“放大”、“等大”、“缩小”）的像。
②当v＝u时，像的大小 物的大小，即成 的像。
③当v＞u时，像的大小 物的大小，即成 的像。
等大倒立的实像
缩小倒立的实像
放大正立的虚像
放大倒立的实像
A
B
C
D
小于
缩小
等于
等大
大于
放大
