新课引入
新知讲解
一、电路的组成

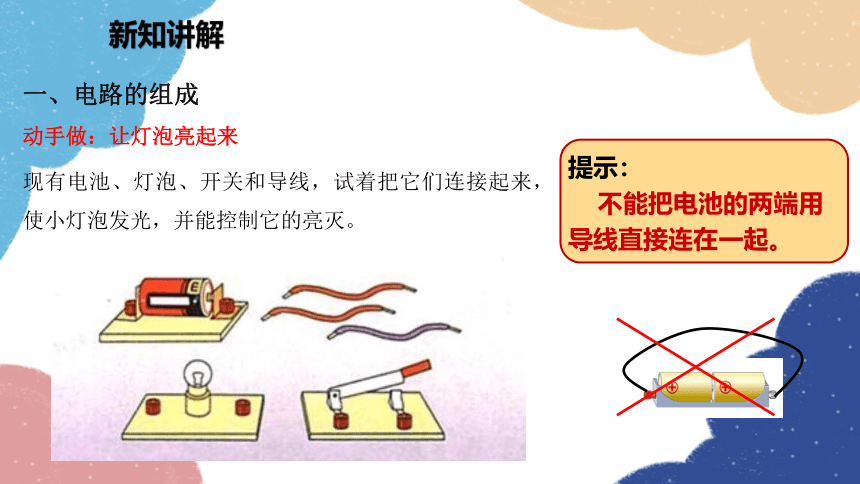

动手做：让灯泡亮起来
现有电池、灯泡、开关和导线，试着把它们连接起来，使小灯泡发光，并能控制它的亮灭。
提示：
不能把电池的两端用导线直接连在一起。
新知讲解
实验结果表明：
要想让小灯泡发光，必须要有电池，还要用导线将它们与电池连接成闭合的回路。
新知讲解
电路就是用导线把电源、用电器、开关等连接起来组成的电的路径。
电源
导线
用电器
开关
1.电路的组成
新知讲解
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
电源——持续供电的装置
为电路提供电能
新知讲解
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
开关
控制电流的通断
新知讲解
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
用电器——把电能转化为其它形式的能
强化训练
(2018·江西) 简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的______________；充电宝给手机充电时，充电宝相当于简单电路中的 _____________。
用电器
电源
新知讲解
二、通路、开路和短路
1.通路：
　闭合电路中的开关，就有电流通过用电器，接通的电路叫做通路。
新知讲解
2.开路：
　断开开关，电路中就没有电流了，断开的电路叫做开路，也叫断路。
注意
1.开路时，用电器中没有电流通过，用电器不工作；
2.开路的原因：
（1）开关没有闭合；
（2）接线处松脱；
（3）导线断裂；
（4）用电器内部开路等。
新知讲解
3.短路：
　　由于错误的操作或故障，使导线不通过用电器直接跟电源两极连接，电路的这种状态，叫做短路。
注意
1.短路时，用电器不能正常工作，而且会烧坏电源，甚至造成火灾。
2.为了防止出现电源短路，在连接电路过程中，开关应当断开；
强化训练
新知讲解
三、电路图
1.定义：
用统一规定的电路图形符号画出的电路，叫做电路图
2.电路中常用的图形符号：
3.电路图的画法：
强化训练
请画出以下电路的电路图。
M
强化训练
下图是某同学设计的门铃电路，你能帮他画出电路图吗？
新知讲解
小聪设计了一个双向开关电路，可以接通和断开其中任一灯泡。请你根据电路图做一个红绿交通信号灯模型，并通过实验看看它的作用。
动手做：连接电路
新知讲解
强化训练
请根据电铃的电路图，用画笔代替导线，连接相应的电路。
知识总结
课堂练习
1.请完成下列的填空：
课堂练习
2. (2018·温州) 下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（　　）
B
课堂练习
3.请分析如下电路图，指出连错的导线，并改正。
课堂练习
4.请分析如下电路图，指出连错的导线，并改正。
课堂练习
5.画出下面左图的电路图。
