北师大版九年级物理上册《13.5 家庭电路》2023年同步练习卷（含解析）

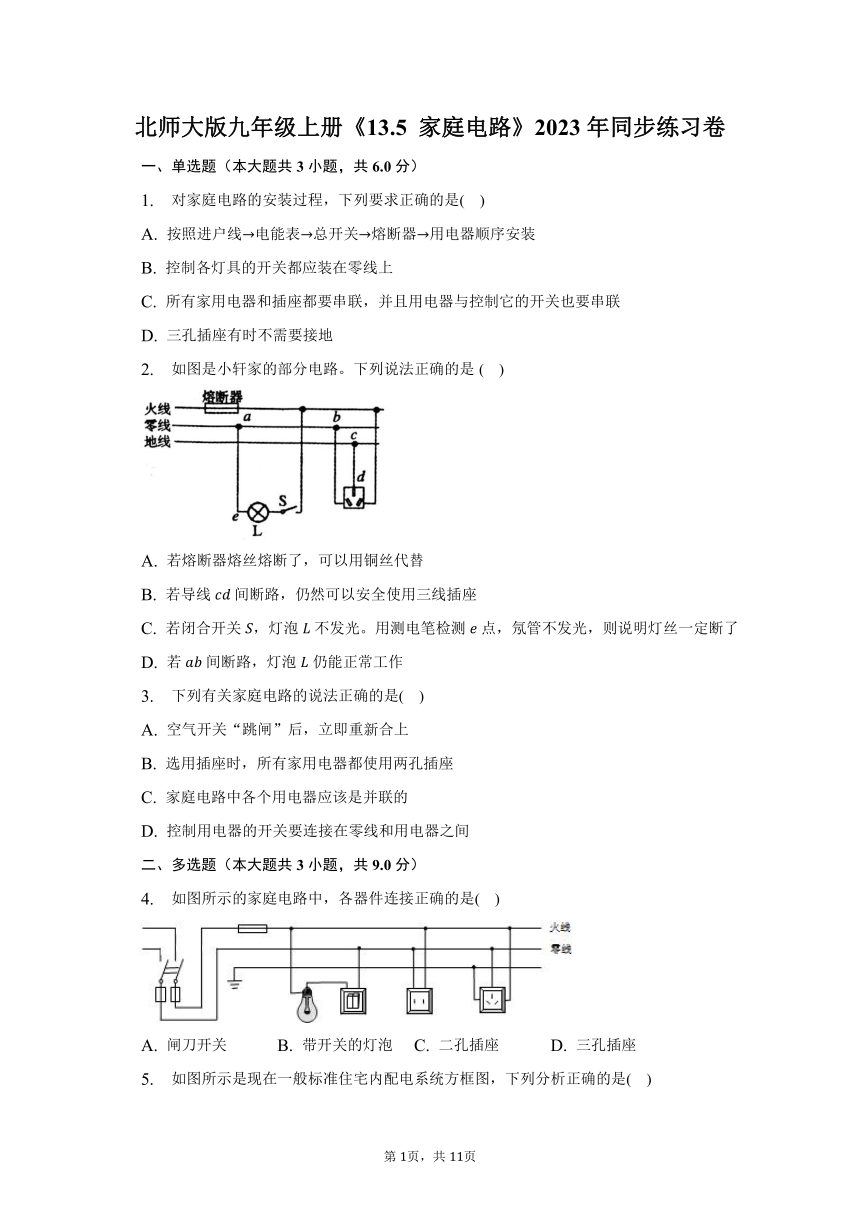

北师大版九年级上册《13.5 家庭电路》2023年同步练习卷
一、单选题（本大题共3小题，共6.0分）
1. 对家庭电路的安装过程，下列要求正确的是( )
A. 按照进户线电能表总开关熔断器用电器顺序安装
B. 控制各灯具的开关都应装在零线上
C. 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D. 三孔插座有时不需要接地
2. 如图是小轩家的部分电路。下列说法正确的是( )
A. 若熔断器熔丝熔断了，可以用铜丝代替
B. 若导线间断路，仍然可以安全使用三线插座
C. 若闭合开关，灯泡不发光。用测电笔检测点，氖管不发光，则说明灯丝一定断了
D. 若间断路，灯泡仍能正常工作
3. 下列有关家庭电路的说法正确的是( )
A. 空气开关“跳闸”后，立即重新合上
B. 选用插座时，所有家用电器都使用两孔插座
C. 家庭电路中各个用电器应该是并联的
D. 控制用电器的开关要连接在零线和用电器之间
二、多选题（本大题共3小题，共9.0分）
4. 如图所示的家庭电路中，各器件连接正确的是( )
A. 闸刀开关 B. 带开关的灯泡 C. 二孔插座 D. 三孔插座
5. 如图所示是现在一般标准住宅内配电系统方框图，下列分析正确的是( )
A. 电能表是用来计量家中所消耗电能的
B. 空调正常工作时，吊灯一定发光
C. 如果插座被短路，漏电保护器就会切断电流
D. 空气开关“跳闸”，可能是电路发生短路引起的
6. 空气开关“跳闸”，经复位后，又立刻“跳起”，出现这种情况可能是( )
A. 电路中有短路存在 B. 电路中同时使用的电器总功率过大
C. 电路中有断路现象 D. 空气开关的额定电流过小
三、填空题（本大题共5小题，共10.0分）
7. 如图所示是家庭电路的电路图，试写出各部分电路器件的名称：
______ ；
______ ；
______ ；
______ ；
______ ；
______ ；
______ ；
______ 。
8. 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在______ 后，其作用是______ ；控制插座的总开关上大多还装有漏电保护器，漏电保护器的作用是______ 。
9. 一般家庭电路有两根进户线，跟零线之间有电压的电线叫______ ，零线跟______ 线之间没有电压，家庭用电引起的触电事故都是由于人体直接或间接接触______ 造成的。
10. 在家庭电路中，火线和零线之间的电压是，控制电灯的开关和电灯应______ 联，电灯和其它用电器应______ 联在火线和零线之间。
11. 为了检查卧室里是否存在问题其他部分电路元好，电上师傅常在进户火线上串联一个完好的家用电灯泡，如图所示，若闭合开关时，发现、均不发光，说明卧室灯出现了______情况：若闭合开关时，发现正常发光，则说明卧室灯出现______情况，若此时用试电笔接触点处，氖管______选填“会”或“不会”发光。
四、作图题（本大题共1小题，共2.0分）
12. 如图所示，、为保险盒，为控制两个灯泡的总开关，为额定电压为的螺丝口灯泡，为接大功率用电器的三孔插座。请把这些元件按照安全用电要求接入家庭电路中。
五、实验探究题（本大题共1小题，共6.0分）
13. 家庭电路中，当电路发生故障时，电工师傅常用一只额定电压为的灯泡检验灯泡，放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图所示，当闭合时，再逐一闭合、、每次只闭合其中的一个开关时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况选填：“短路”、“断路”或“正常”：
不亮，说明该支路______ 。
发光呈暗红色，说明该支路______ 。
家庭电路中所有用电器都工作时，总电阻______ 。填最大或最小。
如图，使用测电笔可以辨别的，操作正确的是______ 填字母
我们可以利用家庭电路中的电能表和手表测家用电器的功率，如图所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过圈所需的时间，则该用电器的功率为______ 。
答案和解析
1.【答案】
【解析】解：
A、根据家庭电路的组成可知，家庭电路的连接要按照进户线电能表总开关一熔断器一用电器的安装顺序，故A正确；
B、为了安全，控制用电器的开关都应该连接在火线和用电器之间，故B错误；
C、插座也是接用电器的，家庭电路各用电器间互不干扰，所以电器和各插座之间应该是并联，用电器和它的开关应该是串联，故C错误；
D、三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全。故D错误。
故选：。
家庭电路的组成，一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒。
家庭电路中，开关控制用电器时，开关和用电器串联。
家庭电路中，各用电器之间、用电器与插座之间、插座与插座之间均为并联连接。
三孔插座的接法：左零右火，中间接地。
家庭电路中掌握家庭电路的组成、家庭电路的连接方式以及开关与用电器的连接方式、插座的接法等，都要掌握，这些都是比较简单的问题。
2.【答案】
【解析】解：
A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；
B、由图知，如果导线间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误；
C、如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；
D、由图知，虽然间断路，但电流可以从火线到灯泡，经点回到零线，所以灯泡仍能正常工作，故D正确。
故选：。
保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作；
三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳；
灯泡处于断路状态时不能发光；
电流通过灯泡能形成完整通路，灯泡就能发光。
此题考查了保险丝的作用及家庭电路故障的分析，是一道联系实际的应用题。正确理解通路、断路和短路的概念，是解答此类问题的基础。
3.【答案】
【解析】解：
A、电路发生短路或总功率过大时，空气开关才会跳闸，所以应先检查原因，检查没有问题后再重新合上空气开关，故A错误；
B、有金属外壳的家用电器应使用三孔插座，当用电器的金属外壳漏电时，电流会通过地线流入大地，能防止触电事故的发生，所以，不是所有家用电器都使用两孔插座，故B错误；
C、在家庭电路中，各个用电器相互不影响，因此它们是并联连接的；故C正确；
D、控制电路的开关应该接在火线和用电器之间，这样在开关断开时，用电器不带电，不会造成触电事故，故D错误。
故选：。
空气开关跳闸，原因是电路发生短路或总功率过大，应先检查原因，检查没有问题后再使空气开关复位；
三孔插座中多出的一个孔是用来接地线的；目的就是为了防止触电；
各家用电器之间是并联时，各家用电器都正常工作，并且互不影响；
开关控制用电器或插座时，开关和用电器是串联的，且开关应接在火线和用电器之间。
针对家庭电路中用电器连接、开关、三孔插座、两孔插座、空气开关等认识和理解，一定要掌握。
4.【答案】
【解析】解：闸刀开关应连接在用电器前面，控制整个电路的火线和零线，图中闸刀开关连接正确。符合题意。
开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，安全的更换灯泡。图中带开关的灯泡连接错误。不合题意。
两孔插座左孔接零线、右孔接火线。当插座上进入大功率的用电器时，还要在火线上串联一根保险丝。这样在电流过大时，能自动切断电源，起到保险作用。图中连接正确，符合题意。
三孔插座的三孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，金属外壳的用电器漏电时，接触用电器防止触电事故的发生。图中连接错误，不合题意。
故选：。
闸刀开关应连接在用电器前面，控制整个电路的火线和零线。
开关控制灯泡的正确连接方法：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。
两孔插座的连接方法：左孔接零线，右孔接火线。当插座上进入大功率的用电器时，还要在火线上串联一根保险丝。
三孔插座的连接方法：三孔接地线；左孔接零线；右孔接火线。
掌握家庭电路中，总开关、保险丝、灯泡、开关、两孔插座、三孔插座的连接方法是正确判断的关键。
5.【答案】
【解析】解：、电能表用来计量家中所有用电器消耗电能多少的仪器。故A正确；
B、家庭电路中各用电器之间是并联的，互不影响，空调正常工作时，吊灯不一定发光。故B错误；
C、如果插座被短路，电路中的电流过大，空气开关会断开；只有进户线的火线与零线的电流不相等，且差值达到一定值时，漏电保护器才会切断电路。故C错误；
D、空气开关“跳闸”的原因是干路中的电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的。故D正确。
故选：。
电能表是测量电能多少的仪器；
并联电路各支路互不影响；
空气开关，又名空气断路器，是一种只要电路中电流超过额定电流就会自动断开的开关。当家庭电路发生短路，严重过载及其他故障时，它能立刻分断电路；
漏电保护器俗称漏电开关，当家庭电路工作正常时，从进户线流入的电流与出户线流出的电流相等，漏电保护器不工作；当家庭电路中发生漏电现象时，流入与流出的电流不相等，满电保护器工作，切断电源，从而达到保护的功能。
此题考查了家庭电路中各用电器之间的连接以及漏电保护器和空气开关的作用，属于基本规律的应用
6.【答案】
【解析】解：、电路中有短路现象，此时会导致电流过大，此时会出现上述情况。故A符合题意；
B、电路中总功率过大会造成电路中总电流过大，此时会出现上述情况。故B符合题意；
C、电路中出现了断路现象，此时不会发生跳闸。故C不符合题意；
D、空气开关的额定电流过小，即此时电路中电流超过空气开关的额定电流时，会出现上述情况。故D符合题意。
故选：。
空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断。若空气开关跳闸后再复位，又立刻跳起，即说明此时是电流过大造成的，即利用电流过大的原因分析即可。
知道空气开关的作用，并理解家庭电路中电流过大的原因是解决该题的关键。
7.【答案】进户线 电能表 总开关 保险丝 火线 零线 三孔插座 地线
【解析】解：由图可知：是进户线；是电能表；是总开关；是保险丝；进入家庭电路中的线是火线和零线，三孔插座的左孔接零线，右孔接火线，上孔接地线，则是火线；是零线；是三孔插座；是地线。
故答案为：进户线；电能表；总开关；保险丝；火线；零线；三孔插座；地线。
据家庭电路的各部分的构成，依次填写清楚即可。
知道家庭电路的构成和各部分的名称是解决该题的关键。
8.【答案】电能表 当电路中电流过大时切断电路 当火线和零线上通过的电流大小达到一定差值时，切断电路
【解析】解：在家庭电路的进户布局中，电能表测家庭电路所消耗的电能，空气开关一定要安装在电能表之后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸；
当有电流直接导入大地时，火线和零线上的电流不相同，达到一定差值时，漏电保护器会迅速切断电路。
故答案为：电能表；当电路中电流过大时切断电路；当火线和零线上通过的电流大小达到一定差值时，切断电路。
当电路中的电流过大时，空气开关会断开电路；空气开关应接在电能表之后；
漏电保护器原理是当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地导走了，此时漏电保护器会切断电路。
本题考查了家庭电路的基本结构、空气开关和漏电保护器的作用等，难度不大。
9.【答案】火线 地 火线
【解析】解：一般家庭电路有两根进户线，跟零线之间有电压的电线叫火线，零线跟地线之间没有电压，家庭用电引起的触电事故都是由于人体直接或间接接触火线造成的。
故答案为：火线；地；火线。
家庭电路一般有火线和零线组成；火线与零线之间有电压；零线与地线之间没有电压；
家庭电路中的触电事故，都是人体直接或间接跟火线接触造成的。
知道家庭电路的构成及触电的原因是解决该题的关键。
10.【答案】串 并
【解析】解：串联时电流只有一条通路，控制电灯的开关和电灯串联，可以控制电灯中电流的有无；电灯和其它家用电器之间是并联的，这样连接都可以得到的电压，且能做到使用时互不影响。
故答案为：串；并；
由串并联的定义分析一下：控制电灯的开关和电灯，电灯和其它用电器之间的连接方式。
本题考查了家庭电路开关及家用电器的连接方法，属于基础知识，要求知道、会用
11.【答案】开路 短路 会
【解析】解：在进户线的干路上串联一个白炽灯，闭合开关后，、串联在家庭电路中，两灯泡不发光，说明出现了开路或断路；
若闭合开关时，发现正常发光，说明其两端的电压为，该支路只有灯泡正常接入电路，所以卧室灯出现短路；
若此时用测电笔接触点，由于与火线相通，则氖管发光。
故答案为：开路或断路；短路；会。
在进户线的干路上串联额定电压的白炽灯，闭合开关，恰能正常发光，说明该支路短路；发光暗红色，说明该支路工作正常；和不发光，说明出现了开路或断路；
当测电笔接触火线时氖管会发光、接触零线时氖管不发光。
此题主要考查学生对于家庭电路连接规则、电路故障的分析和测电笔的使用方法，属于中考必考点。
12.【答案】解：首先辨别上面三根线地线、火线、零线。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。两盏白炽灯是并联的，两盏白炽灯有一个开关控制，因此开关接在干路上。从安全角度考虑，开关与火线相连，
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上。如图所示：

【解析】电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
家庭电路中各用电器之间是并联的，开关同时控制两盏灯，开关要接在干路上。
本题考查了三孔插座、开关、灯泡的接法，注意家庭电路中的各用电器并联连接，开关接在火线与电灯之间。
13.【答案】断路 正常 最小
【解析】解：
将额定电压的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联接入电路中；当不亮时，说明该支路处于断路状态。
闭合开关和其他的一个开关，与是串联的，发光呈暗红色时，说明分得的电压小于，故不能正常发光，这也说明是正常的。
在家庭电路中，所有用电器同时工作时，总电流最大，由知，此时总电阻最小。
使用测电笔检验电路时，笔尖要接触导线，手与笔尾的金属体接触，故A正确。
表示的含义是：电路中每消耗的电能，电能表的转盘转转，
设用电器消耗的电能为，根据题意得，
解得，
时间，
则用电器的功率为：
。
故答案为：断路；正常；最小；；。
将额定电压的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联接入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常暗红色说明该支路工作正常，“校验灯”不发光说明该支路断路。
家庭电路各用电器并联，同时工作的用电器越多，电流越大，利用可以判断电阻大小。
用测电笔来鉴别火线与零线。使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。
已知电能表的转盘转动参数和圈数，可以得到用电器消耗的电能；已知电能和通电时间，利用计算功率。
此题前三个小题考查了用校验灯检修家庭电路的故障，根据校验灯的三种状态可以快速得出电路是否存在故障，具有较强的实用性。
