18.3 测量小灯泡的电功率 试卷

18.3测量小灯泡的电功率

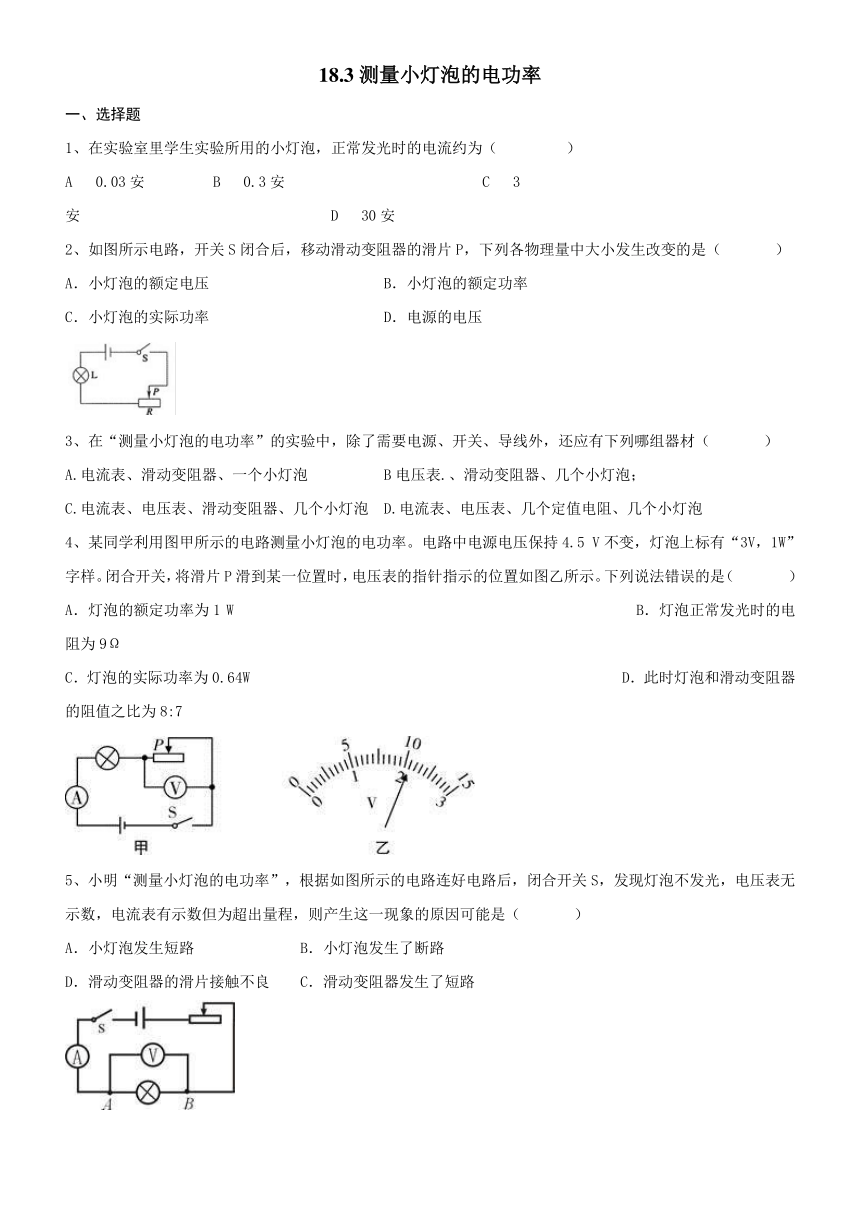

一、选择题
1、在实验室里学生实验所用的小灯泡，正常发光时的电流约为（ ）
A 0.03安 B 0.3安 C 3安 D 30安
2、如图所示电路，开关S闭合后，移动滑动变阻器的滑片P，下列各物理量中大小发生改变的是（ ）
A．小灯泡的额定电压 B．小灯泡的额定功率
C．小灯泡的实际功率 D．电源的电压
( http: / / www.21cnjy.com )
3、在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材（ ）
A.电流表、滑动变阻器、一个小灯泡 B电压表.、滑动变阻器、几个小灯泡；
C.电流表、电压表、滑动变阻器、几个小灯泡 D.电流表、电压表、几个定值电阻、几个小灯泡
4、某同学利用图甲所示的电路测量小灯泡的 ( http: / / www.21cnjy.com )电功率。电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样。闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。下列说法错误的是（ ）
A．灯泡的额定功率为1 W B．灯泡正常发光时的电阻为9Ω
C．灯泡的实际功率为0.64W D．此时灯泡和滑动变阻器的阻值之比为8:7
( http: / / www.21cnjy.com )
5、小明“测量小灯泡的电功率”，根据如图所 ( http: / / www.21cnjy.com )示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（ ）
A．小灯泡发生短路 B．小灯泡发生了断路
D．滑动变阻器的滑片接触不良 C．滑动变阻器发生了短路
( http: / / www.21cnjy.com )

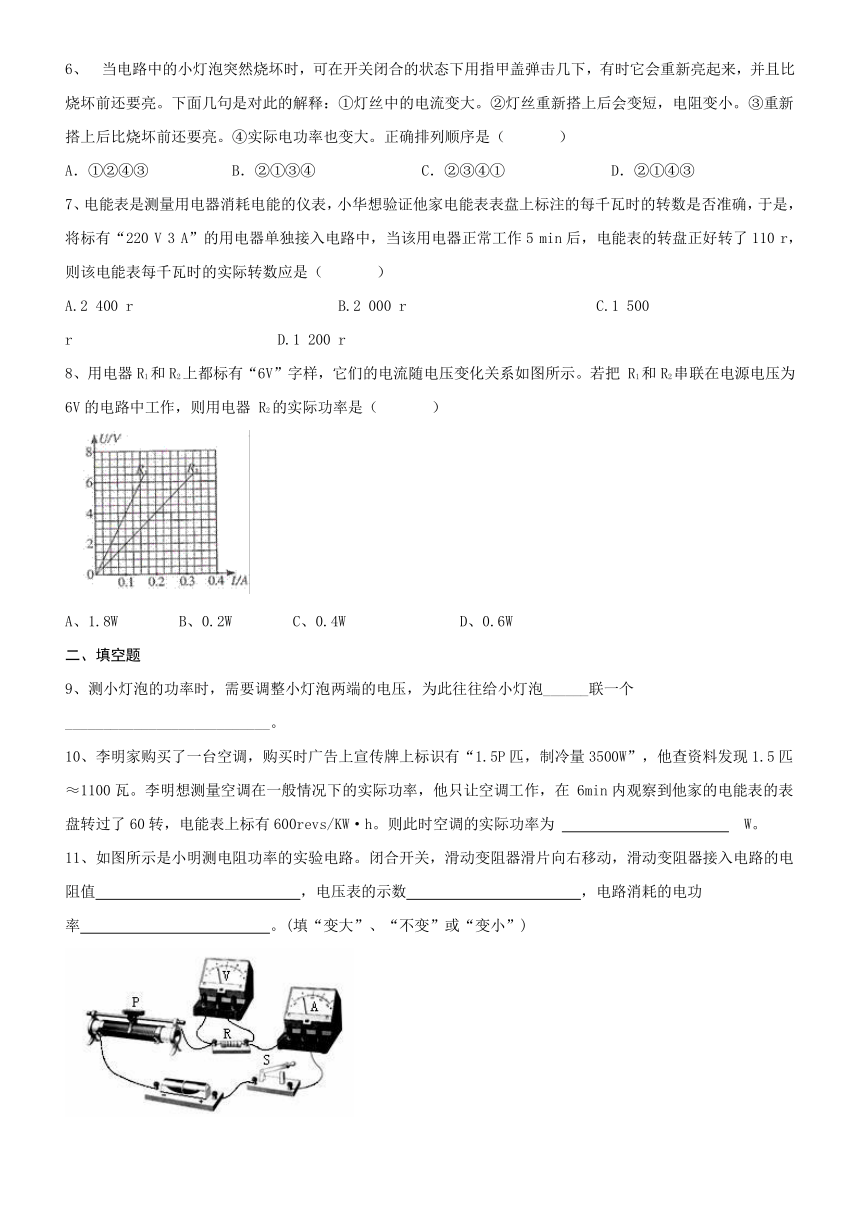

6、 当电路中的小灯泡突然烧坏时，可在开关 ( http: / / www.21cnjy.com )闭合的状态下用指甲盖弹击几下，有时它会重新亮起来，并且比烧坏前还要亮。下面几句是对此的解释：①灯丝中的电流变大。②灯丝重新搭上后会变短，电阻变小。③重新搭上后比烧坏前还要亮。④实际电功率也变大。正确排列顺序是（ ）
A．①②④③ B．②①③④ C．②③④① D．②①④③
7、电能表是测量用电器消耗 ( http: / / www.21cnjy.com )电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，将标有“220 V 3 A”的用电器单独接入电路中，当该用电器正常工作5 min后，电能表的转盘正好转了110 r，则该电能表每千瓦时的实际转数应是（ ）
A.2 400 r B.2 000 r C.1 500 r D.1 200 r
8、用电器R1和R2上都标有“6V ( http: / / www.21cnjy.com )”字样，它们的电流随电压变化关系如图所示。若把 R1和R2串联在电源电压为6V的电路中工作，则用电器 R2的实际功率是（ ）
( http: / / www.21cnjy.com )
A、1.8W B、0.2W C、0.4W D、0.6W
二、填空题
9、测小灯泡的功率时，需要调整小灯泡两端的电压，为此往往给小灯泡______联一个___________________________。
10、李明家购买了一台空调，购买时 ( http: / / www.21cnjy.com )广告上宣传牌上标识有“1.5P匹，制冷量3500W”，他查资料发现1.5匹≈1100瓦。李明想测量空调在一般情况下的实际功率，他只让空调工作，在 6min内观察到他家的电能表的表盘转过了60转，电能表上标有600revs/KW·h。则此时空调的实际功率为 W。
11、如图所示是小明测电阻功率的实验电路。闭 ( http: / / www.21cnjy.com )合开关，滑动变阻器滑片向右移动，滑动变阻器接入电路的电阻值 ，电压表的示数 ，电路消耗的电功率 。(填“变大”、“不变”或“变小”)
( http: / / www.21cnjy.com )

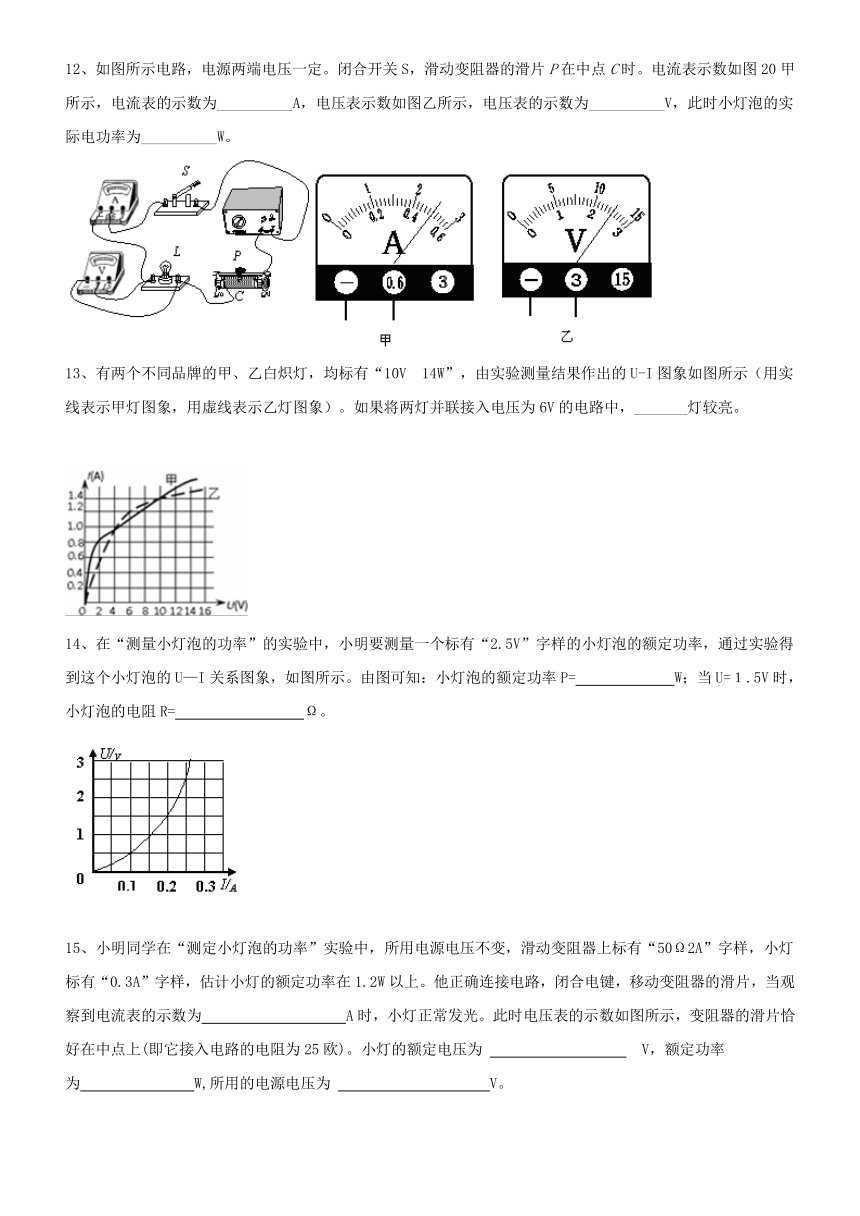

12、如图所示电路，电源两端电压一定。闭合开关S，滑动变阻器的滑片P在中点C时。电流表示数如图20甲所示，电流表的示数为__________A，电压表示数如图乙所示，电压表的示数为__________V，此时小灯泡的实际电功率为__________W。
( http: / / www.21cnjy.com )
13、有两个不同品牌的甲、 ( http: / / www.21cnjy.com )乙白炽灯，均标有“10V　14W”，由实验测量结果作出的U-I图象如图所示（用实线表示甲灯图象，用虚线表示乙灯图象）。如果将两灯并联接入电压为6V的电路中，_______灯较亮。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
14、在“测量小灯泡的功 ( http: / / www.21cnjy.com )率”的实验中，小明要测量一个标有“2.5V”字样的小灯泡的额定功率，通过实验得到这个小灯泡的U—I关系图象，如图所示。由图可知：小灯泡的额定功率P= W；当U=１.5V时，小灯泡的电阻R= Ω。
( http: / / www.21cnjy.com )
15、小明同学在“测定小灯泡的功率”实 ( http: / / www.21cnjy.com )验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2W以上。他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为 A时，小灯正常发光。此时电压表的示数如图所示，变阻器的滑片恰好在中点上(即它接入电路的电阻为25欧)。小灯的额定电压为 V，额定功率为 W,所用的电源电压为 V。
( http: / / www.21cnjy.com )
三、实验,探究题
16、王明同学准备测量额定电压为2.5V 的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接．如图所示．
（1）根据实物连接图，请你在虚线框内画出与之对应的电路原理图
（2）在某次测量过程中，闭合开关后，电 ( http: / / www.21cnjy.com )压表和电流表的示数如图所示，则电压表的示数为　 　V，电流表的示数为　 　A，则此时小灯泡的功率为　 　W．
（3）滑动变阻器的滑片P向B 端滑动后，小灯泡的电功率将　 　．（选填“增大”、“减小”或“不变”）
（4）王明同学经过多次测量与计算后 ( http: / / www.21cnjy.com )，得到了一组功率P 与电压的平方U2的数据，下列各图中能正确表示P与U2的关系的是：　 　（设灯丝电阻不变）
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
四、计算题
17、如图甲所示为某小组设计的模拟调光灯 ( http: / / www.21cnjy.com )电路，选用的电源电压恒为6V，灯泡上标有“3.8V 0.4A”字样，变阻器上标有“20Ω 1A”字样．
（1）求灯泡正常发光时的电阻．
（2）求灯泡正常发光时变阻器消耗的电功率．
（3）使用中小明发现这个电路存在缺陷 ( http: / / www.21cnjy.com )，于是他在电路中串联了一个电阻R0，电路如图乙所示．你认为R0在电路中起到了什么作用？其阻值为多大比较合适？
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
参考答案
一、选择题
1、B 2、C 3、C4、C5、A6、D 7、B 8、B
二、填空题
9、串 滑动变阻器(电阻箱) 10、1000 11、变大，变小，变小； 12、0.5 ， 2.5 ， 1.25 。
13、乙 14、0.625 7.5 15、0.3 4.5 1.35 12
三、实验,探究题
16、试题分析：（1）由实物图画电路图 ( http: / / www.21cnjy.com )的方法：画出电源符号，从正极开始，按照电流方向，依次连接各元件的符号，到电源的负极，滑动变阻器连入的部分，实物图和电路图要相符，最后把电压表并联在灯泡的两端．
（2）电压表和电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．知道灯泡电压和电流，根据P=UI求出功率．
（3）滑片向B滑动，连入电路的电阻丝变短，电阻变小，总电阻变小，电流增大，灯泡的功率可以判断．
（4）根据R=，灯丝电阻不变，比值不变，两者成正比，可以判断图象．
（1）画出电源符号，从正极出发 ( http: / / www.21cnjy.com )，依次画出开关、滑动变阻器、灯泡、电流表的符号，到电源的负极，滑动变阻器要连入右半段，电压表并联在灯泡两端．如图．
（2）电压表使用的0～3V，每一个大格代表1V，每一个小格代表0.1V，电压为1.2V．
电流表使用的0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A．
P=UI=1.2V×0.4A=0.48W．
（3）滑片向B滑动，连入电路的电阻丝变短，电阻变小，总电阻变小，电流增大，根据P=I2R，电阻不变，电流增大，功率增大，灯泡变亮．
（4）R=，灯丝电阻不变，比值不变，两者成正比，U2随P的增大而成倍增大，可以判断U2和P是过原点的直线．
考点：探究用电器的电功率实验；根据实物图画电路图；电流表的读数方法；电压表的读数方法；滑动变阻器的使用；电功率的计算．
点评：本题掌握实物图画电路图的方法，也 ( http: / / www.21cnjy.com )要掌握由电路图连接实物图的方法，本题还把物理和数学联系起来，对于两个物理量符合什么条件成正比，符合什么条件成反比一定要掌握，物理上经常用到．
四、计算题
17、（1）R=UL/I=3.8V/0.4A=9.5Ω…
（2）P电阻器=(U-UL)·I=(6V-3.8V) ×0.4A=0.88W
（3）保护电路（或保护灯泡不变损坏等）
R=(U-UL)/I=(6V-3.8V)/0.4A=5.5Ω
