(共27张PPT)
第十六章 电压 电阻
第1节 电压
-
第十六章

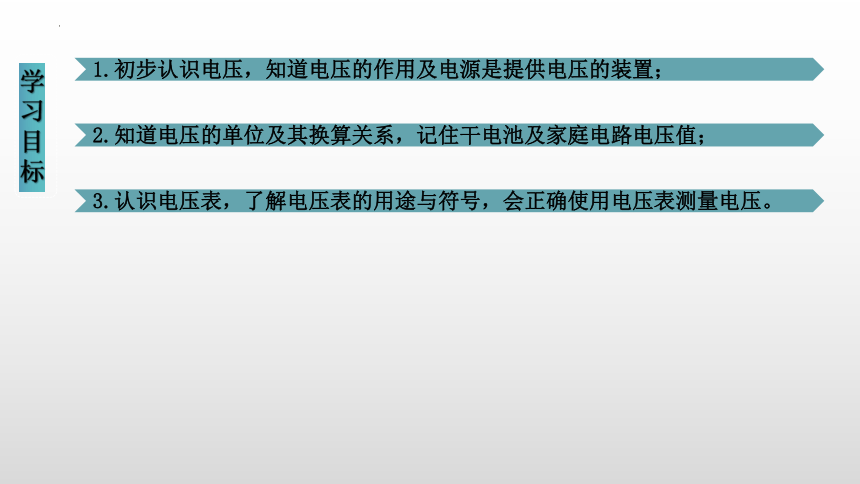

1.初步认识电压,知道电压的作用及电源是提供电压的装置;
学习目标
2.知道电压的单位及其换算关系,记住干电池及家庭电路电压值;
3.认识电压表,了解电压表的用途与符号,会正确使用电压表测量电压。
导入新课

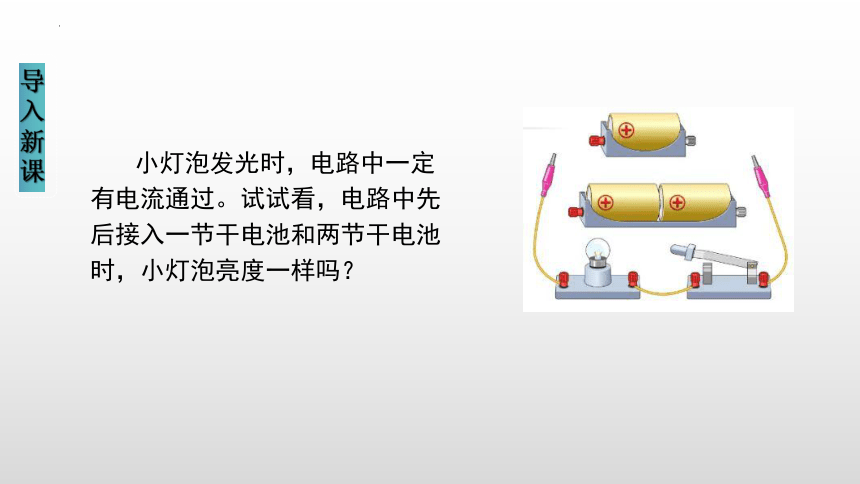

小灯泡发光时,电路中一定有电流通过。试试看,电路中先后接入一节干电池和两节干电池时,小灯泡亮度一样吗?
导入新课

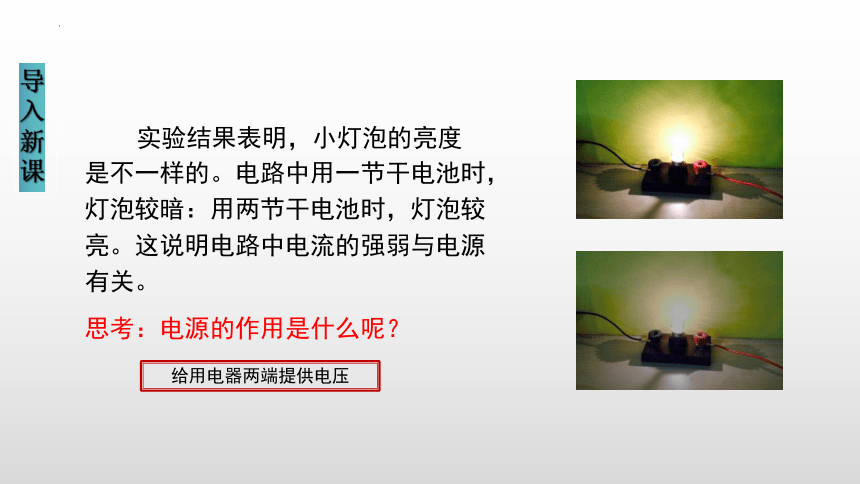

实验结果表明,小灯泡的亮度是不一样的。电路中用一节干电池时,灯泡较暗:用两节干电池时,灯泡较亮。这说明电路中电流的强弱与电源有关。
思考:电源的作用是什么呢?
给用电器两端提供电压
导入新课

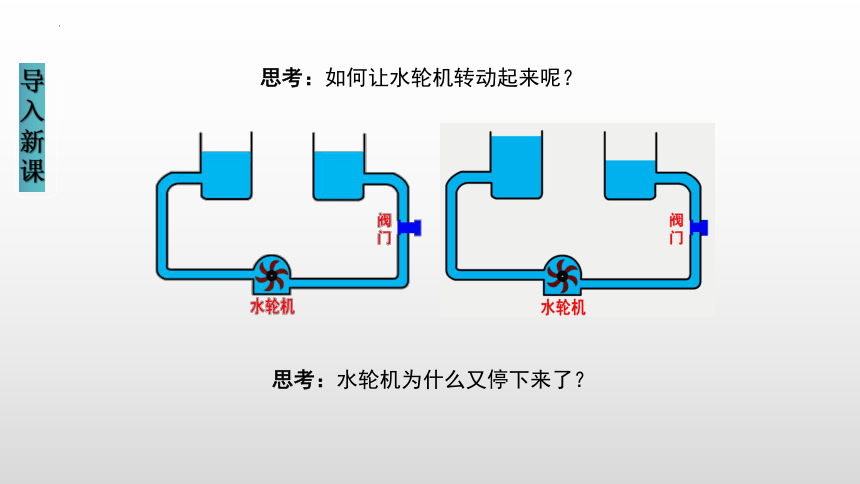

思考:如何让水轮机转动起来呢?
思考:水轮机为什么又停下来了?
导入新课
思考:怎样才能使水轮机持续转动呢?
水 压
水 流
抽水机
形成
提供
导入新课
电 压
电 流
电 源
形成
提供

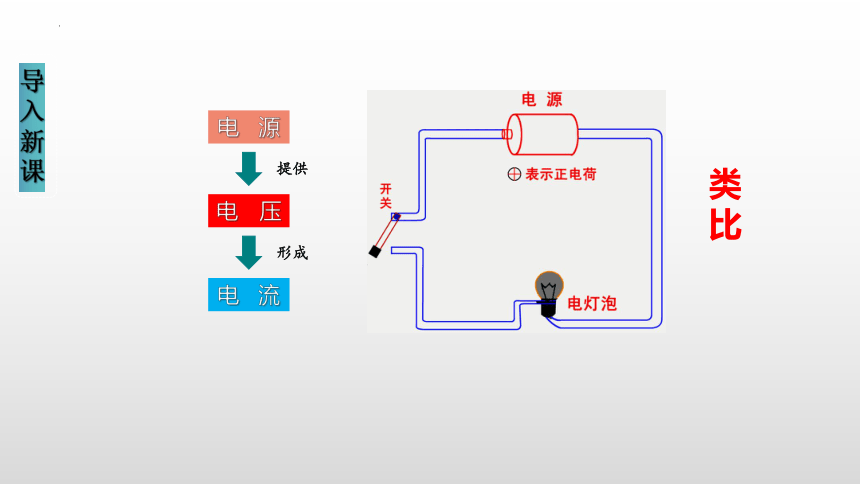

类比
讲授新课
电压
要让一段电路中有电流,它的两端就要有电压。
电源的作用就是给用电器两端提供电压。

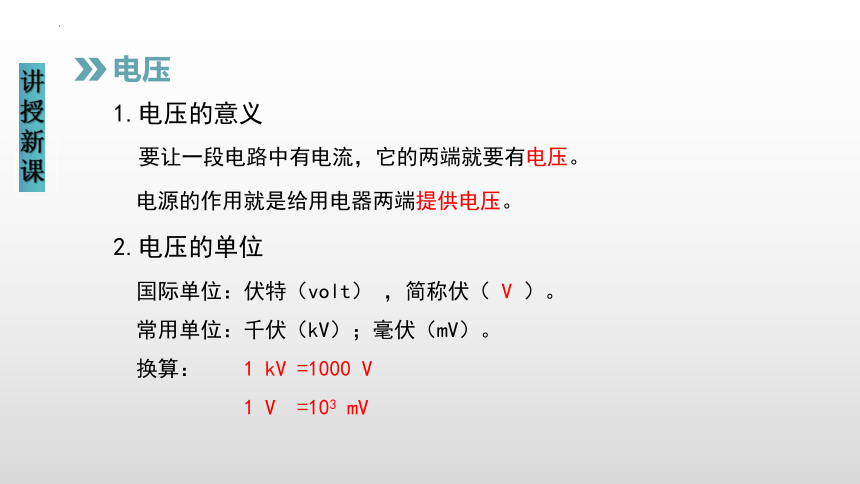

1.电压的意义
国际单位:伏特(volt) ,简称伏( V )。
常用单位:千伏(kV);毫伏(mV)。
换算:  1 kV =1000 V
     1 V =103 mV
2.电压的单位
讲授新课
电压
注明:

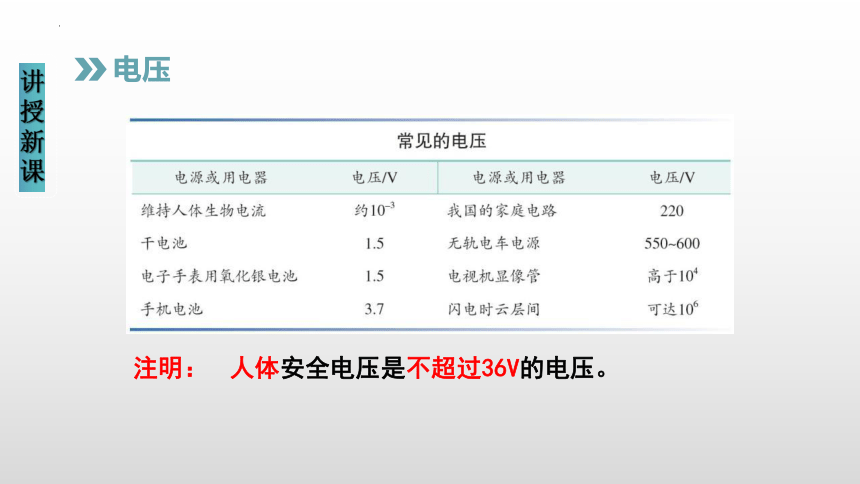

人体安全电压是不超过36V的电压。
讲授新课
电压的测量
怎样测量电压的大小呢?
测量电压大小的工具叫电压表。它在电路中的符号是 。
讲授新课
电压的测量
认识电压表
负接线柱
刻度盘
单位
指针
调零螺母
正接线柱
量程:0-3V
量程:0-15V
分度值:0.1V
分度值:0.5V
正进负出
讲授新课
电压的测量
电压表的使用——1.使用前调零
调零螺母
讲授新课
电压的测量
电压表的使用——2.使用时
电压表在电路中相当于断路
和被测用电器并联
1
讲授新课
电压的测量
让电流从“+”接线柱流进,从“-”接线柱流出
2
正负接线柱接反,指针反偏,无法读数,容易损坏电压表
讲授新课
电压的测量
选择适当量程
3
被测电压较小,指针偏转角度过小,读数不够精确,应改用更小量程
被测电压超过电压表的最大量程,无法读数,可能损坏电压表,应改用更大量程
讲授新课
电压的测量
下面电压表的读数是多少?
2V
12.5V
1V
电压表的读数
讲授新课
电压表和电流表对比分析
讲授新课
电压表 电流表
不同点 必须并联接入待测电路两端 必须串联接入待测电路
可以直接接在电源两极上,此时示数即为电源电压 绝对不允许将电流表的两个接线柱直接接在电源的两极上,否则会烧毁电流表或损坏电源
相同点 (1)都要注意零点校正 (2)“+”“-”接线柱的接法,电流从“+”进“-”出 (3)都需要先认清每个大格和每个小格表示的值,然后再读数
电压表和电流表对比
讲授新课
用电压表测量电压
进行实验 :
1.画出电路图,完成实物电路图的连接。
2.分别把电压表接在小灯泡两端和电源两端,接通电路,读出电压值。
3.换不同节数的电池,重复实验。
V
a点
b点
讲授新课
电压 U/V 电源 小灯泡
一节干电池
两节干电池
实验记录:
实验结论:
在只有一个用电器的电路中,用电器两端的电压与电源两端的电压相等。
随堂练习
1.如图所示,要使电压表测灯L2两端的电压,正确的电路图是( )
D
2.在图示电路中,开关闭合后,会出现的后果是( )
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
随堂练习
3.电压表已经和小灯泡并联,哪端应该接电源的正极?哪端应该接电源的负极?
正极
负极
4.如图所示,灯L1 与灯L2 串联,先用电压表测灯L1 两端电压, 再测灯L2 两端电压时, 小明只将电压表接A 的一端改接到C 点, 这种接法_________(填“ 正确” 或“ 不正确”), 因为__________________________________ 。
不正确
电压表的正负接线柱接反了
随堂练习
5.判断电压表的测量对象
L1
随堂练习
6.判断电压表的测量对象
L1 和 L2
随堂练习
7.判断电压表的测量对象
L2
L1 和 L2
课堂小结
电源提供电压,符号U,单位伏特(V)
单位换算:
1kV =103V
1V =103mV
电压
电压表
电压
1.使用前调零
2.使用时与被测对象并联,正进负出,选择合适量程,可以直接接在电源两端
