人教版九年级全一册物理上册
17.2 欧姆定律

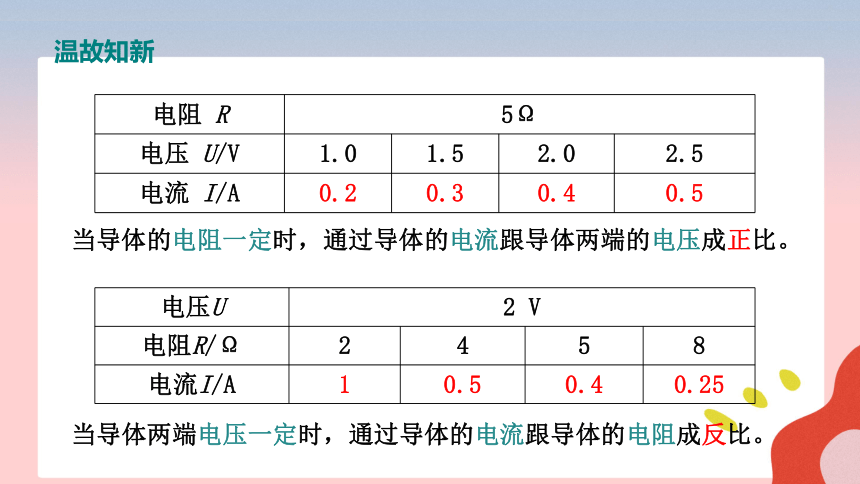

温故知新
电阻 R 5Ω 电压 U/V 1.0 1.5 2.0 2.5
电流 I/A 0.2 0.3 0.4 0.5
当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
电压U 2 V 电阻R/Ω 2 4 5 8
电流I/A 1 0.5 0.4 0.25
当导体两端电压一定时，通过导体的电流跟导体的电阻成反比。
通过实验探究电流跟电压和电阻的关系，分析归纳出欧姆定律；
理解欧姆定律的内容。
01
能运用欧姆定律进行简单的计算，解决一些简单的问题。
02
学习目标
穷则独善其身，达则兼善天下
一、欧姆定律
1. 内容：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2. 数学表达式：
电压:V
电阻: Ω
电流：A
I =
U
R
欧姆（1787-1854）
德国物理学家
穷则独善其身，达则兼善天下
（1）欧姆定律中，导体中的电流与导体两端的电压成正比的前提条件是什么？导体中的电流与导体的电阻成反比的前提条件是？
（2）根据欧姆定律，可以推出哪些变形公式？
（3）根据变形公式R=U/I，可以认为电阻与电压成正比，与电流成反比吗？
（4）根据变形公式U=IR，可以认为电压与电流成正比吗？
合作交流
穷则独善其身，达则兼善天下
注意：欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系
（1）欧姆定律中，导体中的电流与导体两端的电压成正比的前提条件是什么？导体中的电流与导体的电阻成反比的前提条件是？
导体的电阻一定时
导体两端的电压一定时
穷则独善其身，达则兼善天下
（2）根据欧姆定律，可以推出哪些变形公式？
合作交流
已知电流、电阻，求电压：
已知电压、电流，求电阻：
穷则独善其身，达则兼善天下
1.李明同学在探究“通过导体的电流与导体两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（　　）
穷则独善其身，达则兼善天下
A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
B．将甲、乙两导体并联接到电压为2 V的电源上时，干路中的电流为0.6 A
C．导体甲的电阻小于导体乙的电阻
D．导体两端的电压为零时，导体的电阻也为零
穷则独善其身，达则兼善天下
2.某电阻两端的电压为3 V时，通过的电流为0.5 A，则该电阻的阻值是________Ω；若要使通过该电阻的电流变为1 A，电阻两端所加的电压应为________V；若该电阻两端电压为0，其阻值是________Ω。
6
6
6
穷则独善其身，达则兼善天下
3.某导体中的电流与它两端电压的关系如图,下列说法正确的是( C )
A.该导体两端的电压随电流的增大而减小
B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时,电阻为5 Ω
D.当导体两端的电压为2 V时,电流为0.6 A
穷则独善其身，达则兼善天下
欧姆定律的适用范围
纯电阻电路
通电状态下，只发热的电路，即通电状态下电能全部转化为电阻内能而不对外做功的电路。
白炽灯、电炉、电饭锅、电烙铁、电热毯、电熨斗
穷则独善其身，达则兼善天下
因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。
交流与讨论
穷则独善其身，达则兼善天下
串并联电路的特点
课堂小结
1、欧姆定律的内容和公式.
导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。
2、根据欧姆定律进行简单的 计算.
3、用实验和理论推导的方法探究串并联电路中的电阻规律.
U
R
I=
穷则独善其身，达则兼善天下
课堂练习
1.关于欧姆定律，下列说法正确的是(　　)
A.通过导体的电流越大,这段导体的电阻就越小
B.导体两端的电压越高,这段导体的电阻就越大
C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比
D.导体的电阻与电压成正比,与电流成反比
C
穷则独善其身，达则兼善天下
2.如图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（　　）
A．40Ω 　　B．30Ω
C．20Ω 　　D．10Ω
Ｄ
穷则独善其身，达则兼善天下
3.如图所示为A、B两个导体的I-U图线,由图线可知(　　)
A.RA>RB
B.RAC.RA=RB
D.无法确定
B
穷则独善其身，达则兼善天下
4.如图甲所示，是某款手持式电子测温仪。图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而增大
C．被测温者体温越高，电路消耗的电功率越大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大
B
