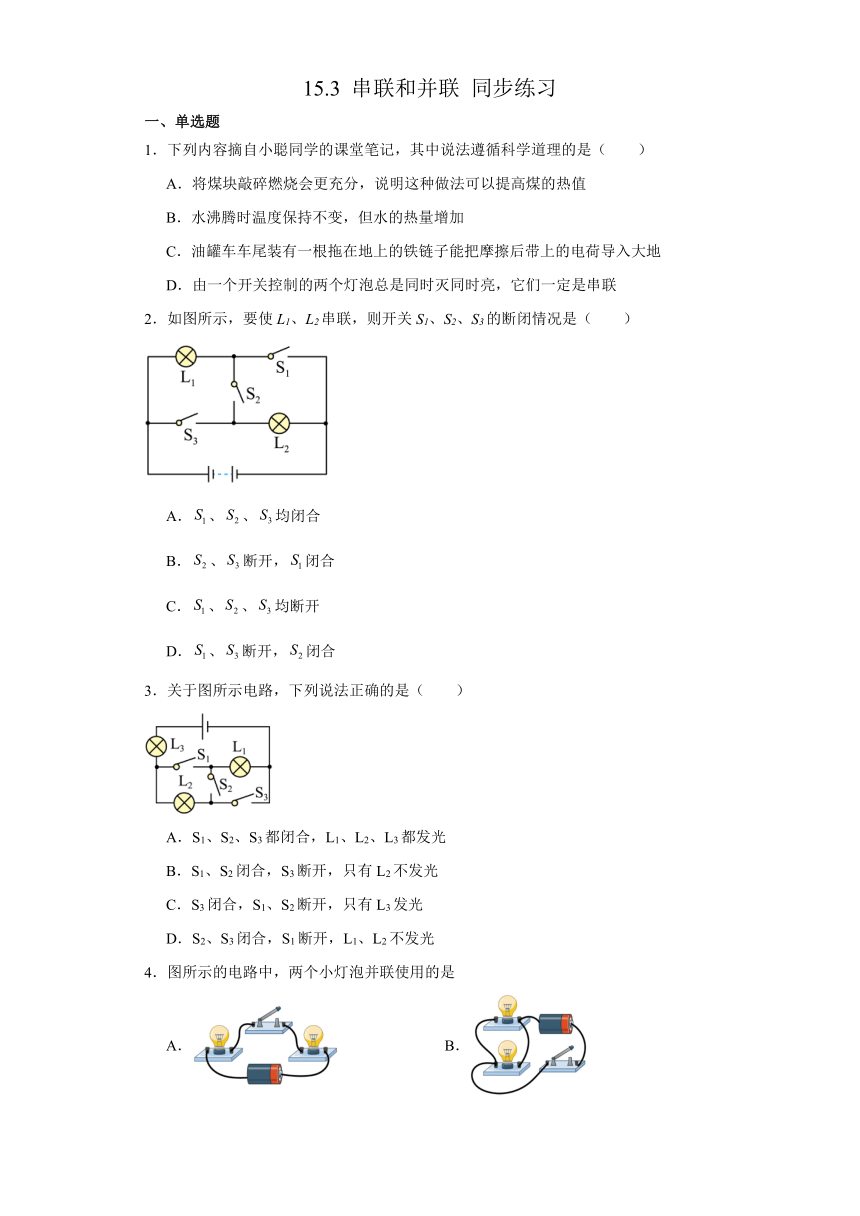

15.3 串联和并联 同步练习
一、单选题
1.下列内容摘自小聪同学的课堂笔记,其中说法遵循科学道理的是(  )
A.将煤块敲碎燃烧会更充分,说明这种做法可以提高煤的热值
B.水沸腾时温度保持不变,但水的热量增加
C.油罐车车尾装有一根拖在地上的铁链子能把摩擦后带上的电荷导入大地
D.由一个开关控制的两个灯泡总是同时灭同时亮,它们一定是串联
2.如图所示,要使L1、L2串联,则开关S1、S2、S3的断闭情况是(  )
A.、、均闭合
B.、断开,闭合
C.、、均断开
D.、断开,闭合
3.关于图所示电路,下列说法正确的是(  )
A.S1、S2、S3都闭合,L1、L2、L3都发光
B.S1、S2闭合,S3断开,只有L2不发光
C.S3闭合,S1、S2断开,只有L3发光
D.S2、S3闭合,S1断开,L1、L2不发光
4.图所示的电路中,两个小灯泡并联使用的是
A. B.
C. D.

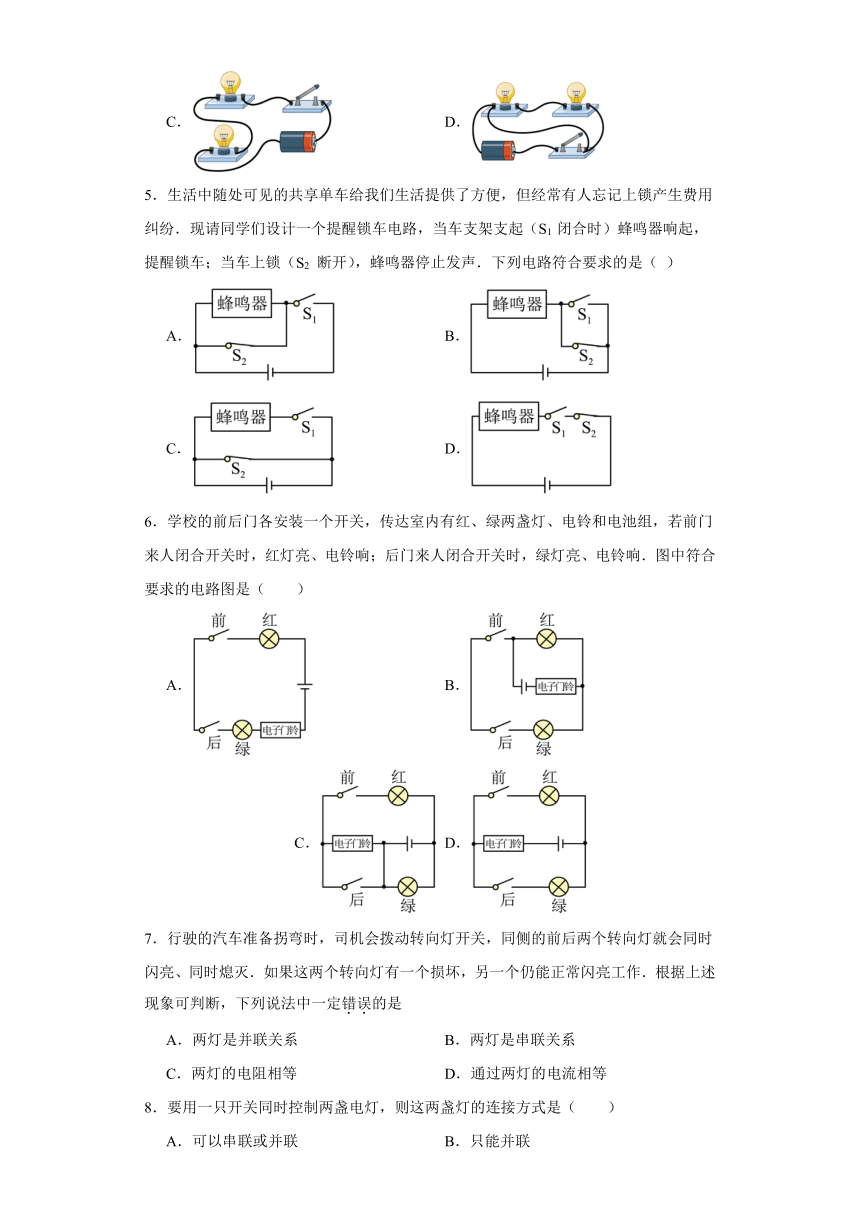

5.生活中随处可见的共享单车给我们生活提供了方便,但经常有人忘记上锁产生费用纠纷.现请同学们设计一个提醒锁车电路,当车支架支起(S1 闭合时)蜂鸣器响起,提醒锁车;当车上锁(S2 断开),蜂鸣器停止发声.下列电路符合要求的是( )
A. B.
C. D.
6.学校的前后门各安装一个开关,传达室内有红、绿两盏灯、电铃和电池组,若前门来人闭合开关时,红灯亮、电铃响;后门来人闭合开关时,绿灯亮、电铃响.图中符合要求的电路图是(  )
A. B. C. D.
7.行驶的汽车准备拐弯时,司机会拨动转向灯开关,同侧的前后两个转向灯就会同时闪亮、同时熄灭.如果这两个转向灯有一个损坏,另一个仍能正常闪亮工作.根据上述现象可判断,下列说法中一定错误的是
A.两灯是并联关系 B.两灯是串联关系
C.两灯的电阻相等 D.通过两灯的电流相等
8.要用一只开关同时控制两盏电灯,则这两盏灯的连接方式是(  )
A.可以串联或并联 B.只能并联
C.串联并联都不行 D.只能串联

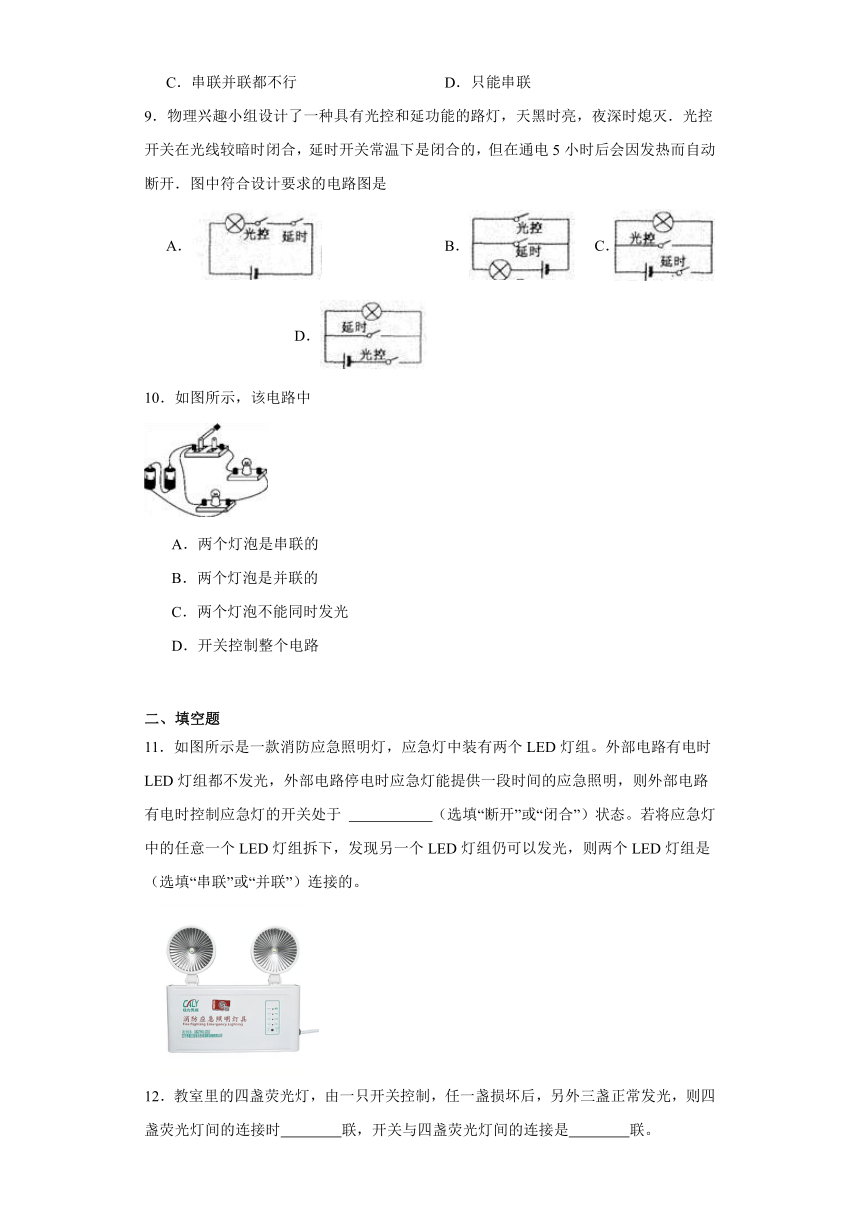

9.物理兴趣小组设计了一种具有光控和延功能的路灯,天黑时亮,夜深时熄灭.光控开关在光线较暗时闭合,延时开关常温下是闭合的,但在通电5小时后会因发热而自动断开.图中符合设计要求的电路图是
A. B. C. D.
10.如图所示,该电路中
A.两个灯泡是串联的
B.两个灯泡是并联的
C.两个灯泡不能同时发光
D.开关控制整个电路
二、填空题
11.如图所示是一款消防应急照明灯,应急灯中装有两个LED灯组。外部电路有电时LED灯组都不发光,外部电路停电时应急灯能提供一段时间的应急照明,则外部电路有电时控制应急灯的开关处于 (选填“断开”或“闭合”)状态。若将应急灯中的任意一个LED灯组拆下,发现另一个LED灯组仍可以发光,则两个LED灯组是 (选填“串联”或“并联”)连接的。
12.教室里的四盏荧光灯,由一只开关控制,任一盏损坏后,另外三盏正常发光,则四盏荧光灯间的连接时 联,开关与四盏荧光灯间的连接是 联。
13.如图所示,要使灯L1和L2串联,应 ;要使灯L1和L2并联,应 (填开关的通断)。开关S1、S2、S3 (填“能”或“不能”)同时闭合。
14.汽车各转向灯能独立工作,因此转向灯是 联的;打出租车时,小丽的手刚触车门就被“电”了一下,这常常是因为汽车在行驶过程中与空气 而带电,与小丽发生了放电现象;有拖地铁链的车,不发生这种现象,是因为铁链是 体。
15.如图所示
(1)当开关S1闭合,S2、S3断开时,灯L1和灯L2的连接方式是 ;
(2)当开关S1断开,S2、S3闭合时,灯L1和灯L2的连接方式是 ;
(3)当S1,S2、S3闭合时,会发生 。
16.如图所示是一个简化的玩具电动车的电路图。
(1)小灯泡L和电动机M的连接方式是 联;
(2)给电动车的电池充电时,电池相当于电路中的 。
17.如图所示的电路图中,要使灯泡L1和L2组成并联电路,应该只闭合开关 ;要使灯泡L1和L2组成串联电路,应该只闭合开关 ;如果闭合开关S1、S2,该电路会形成 。

18.在综合实践活动中,某同学设计了病房呼叫电路,电路中有多个灯和一个电铃 多个灯是并联的,电铃应接在 (选填“干路中”或“支路中”).电铃响,说明有病人在呼救,提醒护士赶快到值班室 护士在值班室中观察呼叫电路,根据 ,得知是2号病人在呼救
三、作图题
19.在如图所示的电路中,请在图中的圆圈中分别填上适当的电表符号,使开关S闭合后L1、L2两灯并联且都能发光.
四、实验题
20.小刚和小强在组成串并联电路的实验中。
(1)在连接过程中,开关应该是 (选填“断开”或“闭合”)的;
(2)小刚连接了如图所示电路,如果合上开关,两个灯泡都将 (选填“不会发光”或“会被烧坏”),出现 (选填“开路”或“短路”)现象;
(3)小刚想将电路全部拆散,重新连接。小强认为只需拆除c这一根导线,就能成为两灯 (选填“串联”或“并联”)的正确电路;其开关在电路中的作用 ;
(4)小强认为,在小刚连接的电路中,如果将某根导线的一端移接到另一位置,电路就能成为两灯并联的正确电路了。请在图中要移接的导线上打上“×”号,并画出改动后的导线 ;
(5)小刚连接了一个两个灯泡组成的电路,闭合开关两灯都亮,但连线比较杂乱一时难以看清,要想简单迅速地判断两灯的连接方式可采取的办法 。
参考答案:
1.C
2.D
3.B
4.B
5.D
6.D
7.B
8.A
9.A
10.B
11. 断开 并联
12. 并 串
13. 闭合S2,断开S1、S3 闭合S1、S3,断开S2 不能
14. 并 摩擦 导
15. 串联 并联 短路
16. 并联 用电器
17. S1S3 S2 短路
18. 干路中 2号灯亮
19.
20. 断开 不会发光 短路 串联 控制所有用电器的通或断 拆下一个灯泡,另一个灯泡发光则为并联;若不发光,则为串联
