24.6.1图形与坐标(广东省佛山市顺德区)

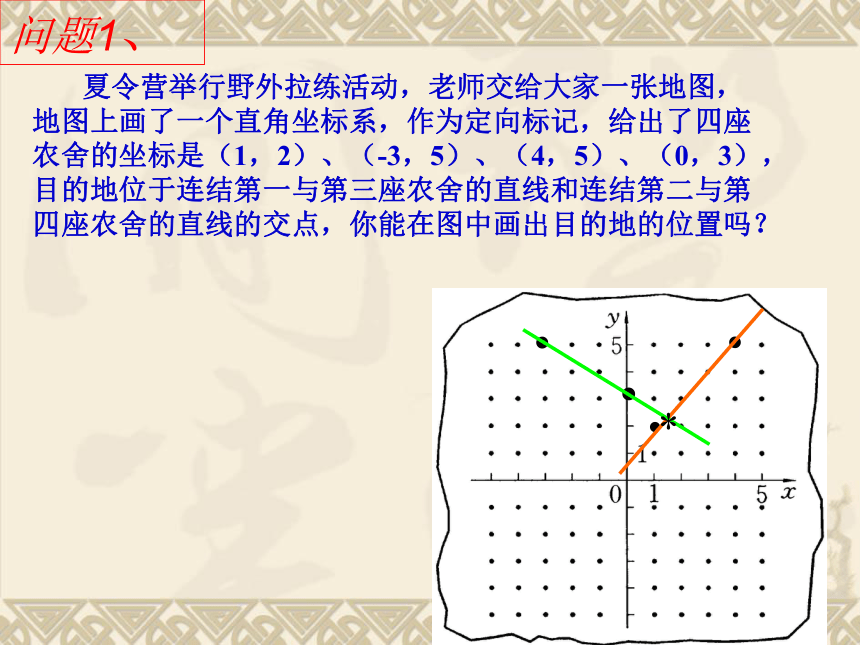

课件15张PPT。用坐标表示地理位置问题1、 夏令营举行野外拉练活动，老师交给大家一张地图，
地图上画了一个直角坐标系，作为定向标记，给出了四座
农舍的坐标是（1，2）、（-3，5）、（4，5）、（0，3），
目的地位于连结第一与第三座农舍的直线和连结第二与第

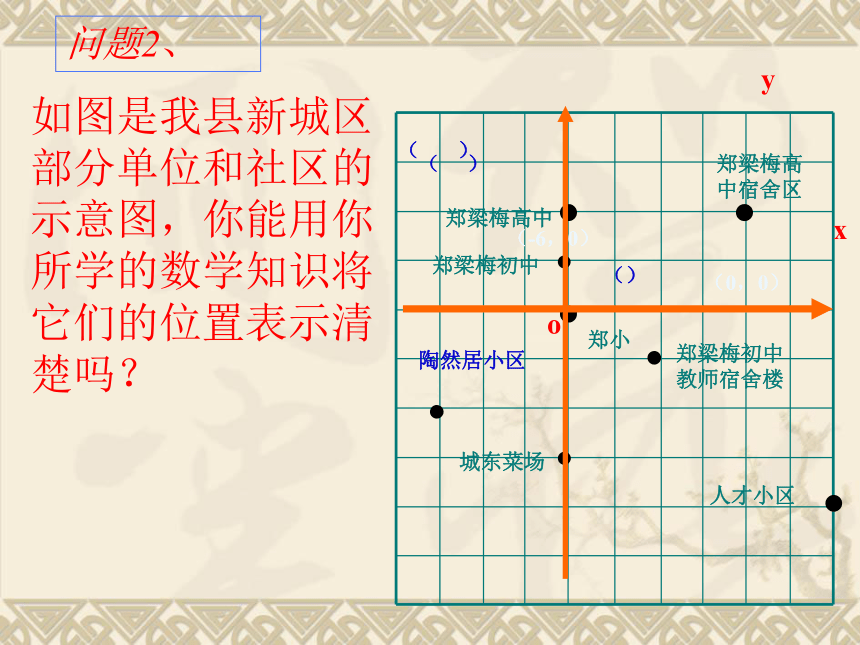

四座农舍的直线的交点，你能在图中画出目的地的位置吗？问题2、人才小区郑梁梅高中宿舍区郑梁梅高中 郑小城东菜场如图是我县新城区部分单位和社区的示意图，你能用你
所学的数学知识将它们的位置表示清楚吗？

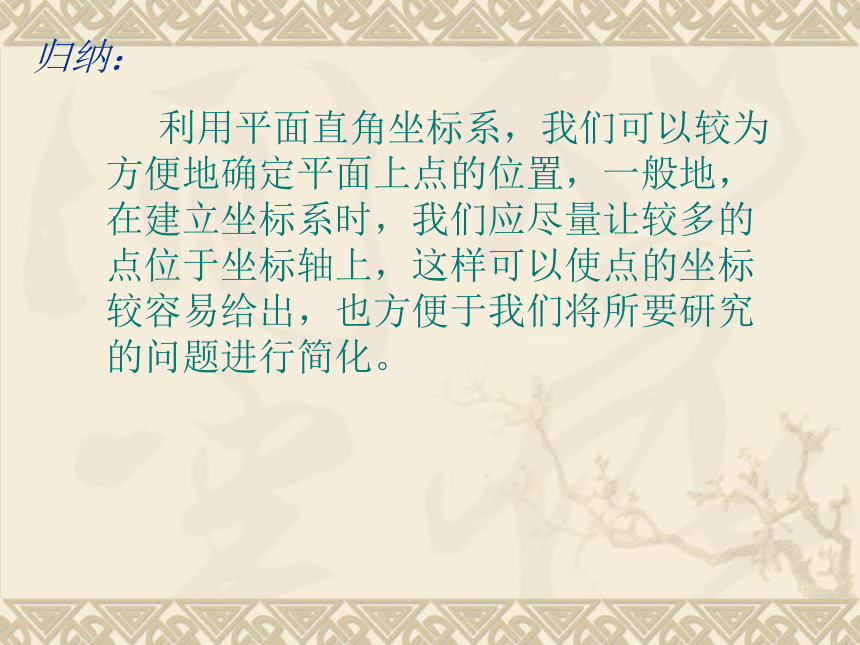

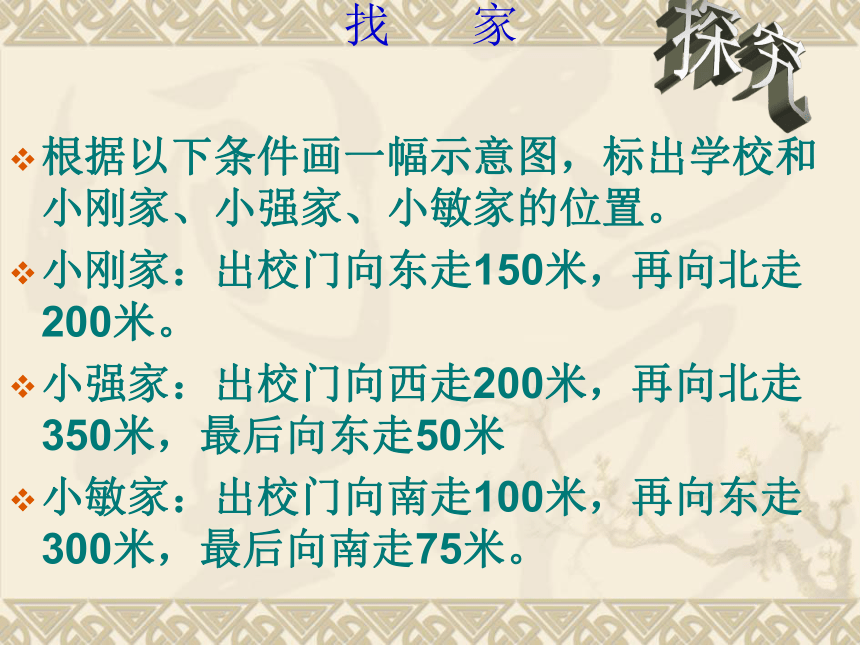

xyo（0，0）（）（-6，0）（ ）（ ）陶然居小区郑梁梅初中郑梁梅初中教师宿舍楼归纳： 利用平面直角坐标系，我们可以较为方便地确定平面上点的位置，一般地，在建立坐标系时，我们应尽量让较多的点位于坐标轴上，这样可以使点的坐标较容易给出，也方便于我们将所要研究的问题进行简化。找 家 根据以下条件画一幅示意图，标出学校和小刚家、小强家、小敏家的位置。
小刚家：出校门向东走150米，再向北走200米。
小强家：出校门向西走200米，再向北走350米，最后向东走50米

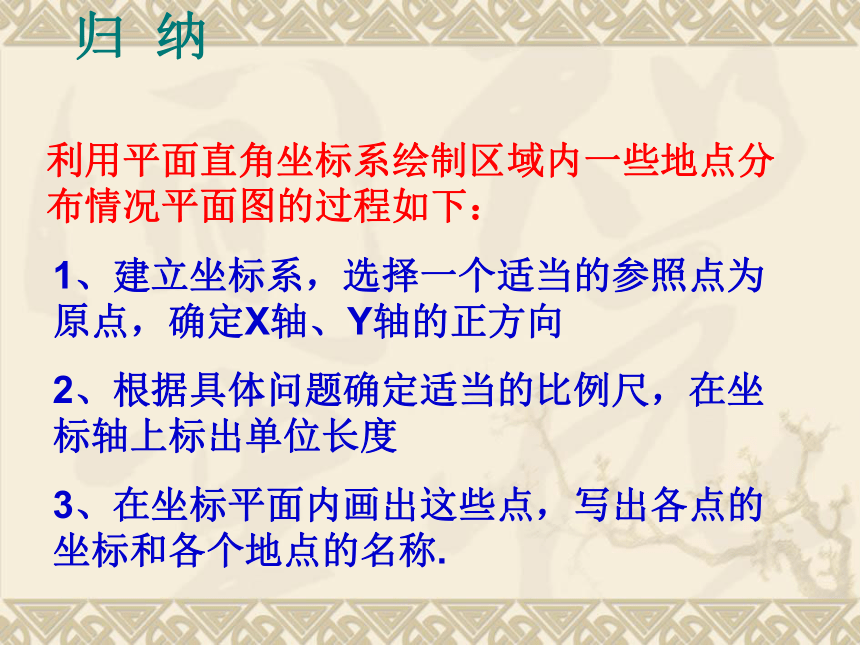

小敏家：出校门向南走100米，再向东走300米，最后向南走75米。探究利用平面直角坐标系绘制区域内一些地点分布情况平面图的过程如下：1、建立坐标系，选择一个适当的参照点为原点，确定X轴、Y轴的正方向
2、根据具体问题确定适当的比例尺，在坐标轴上标出单位长度
3、在坐标平面内画出这些点，写出各点的坐标和各个地点的名称.归 纳根据以下条件画一幅地图,标出某中山公园的南门、游乐园、望春亭、牡丹园的位置游乐园：进南门，向北走100米，再向东走100米。
望春亭：进南门，向北走200米，再向西走300米。
牡丹园：进南门，向北走600米，再向东走200米。
如图是某个小岛的平面示意图，请你建立适当的平面直角坐标系，写出哨所1，哨所2，小广场，雷达码头，营房的位置。教学楼实验楼 在电影院内如何找到电影票上所指的位置？在电影票上，“6排3号”与“3排6号”中的6的含义有什么不同？ 如果将“8排3号”简记作（8，3），那么“3排8号”如何表示？（5，6）表示什么含义？5、（1）电影院确定一个座位，需要几个数，怎样确定？
（2）如果老师要点一名同学回答问题，又不知道同学们的姓名，请大家帮忙设计一种方法，让老师站在讲台上就能让同学知道老师在叫自己 国际象棋中竖条用字母表示，横条用数字表示等． 左图是国际象棋的棋盘，E2在什么位置?又如何描述A、B、C的位置? （1）正门北偏东27度的方向上有那些动物景点？要想确定蝴蝶馆的位置，还需要有什么数据？ （2）据正门图上的距离1cm处的景点又有哪些？ （3）要确定每个景点的位置，各需要几个数据？ 再见再见
