17.4 欧姆定律在串、并联电路中的应用
一、单选题
1.两条长度相等、截面积不等的同种材料制成的电阻丝,串联在电路中,则粗电阻丝( )
A.电流强度较大 B.电流强度较小 C.电压较大 D.电压较小
2.如图,电源电压保持不变,当开关闭合,滑动变阻器的滑片从左向右滑动时,下列判断正确的是(  )
A.电压表示数变大,灯变亮
B.电压表示数变小,灯变亮
C.电压表示数变大,灯变暗
D.电压表示数变小,灯变暗
3.如图所示,电源电压恒定,当S接a时,电流表A1与A2的示数之比为3∶5;当S接b时,电流表A1与A2的示数之比为2∶3,则R2与R3的电阻之比为(  )
A.9∶10 B.4∶3 C.3∶4 D.5∶2
4.在图甲所示的电路中,R为滑动变阻器,R0为定值电阻,电源电压为8 V恒定不变.若不计温度对电阻的影响,在滑片P滑动过程中,电压表与电流表的示数变化如图乙所示,根据图像信息可知下列选项错误的是(   )
A.R0的阻值是5 Ω B.电路的最大总功率是12.8 W
C.滑动变阻器的最大阻值是35 Ω D.电路的最小总功率是0.8 W

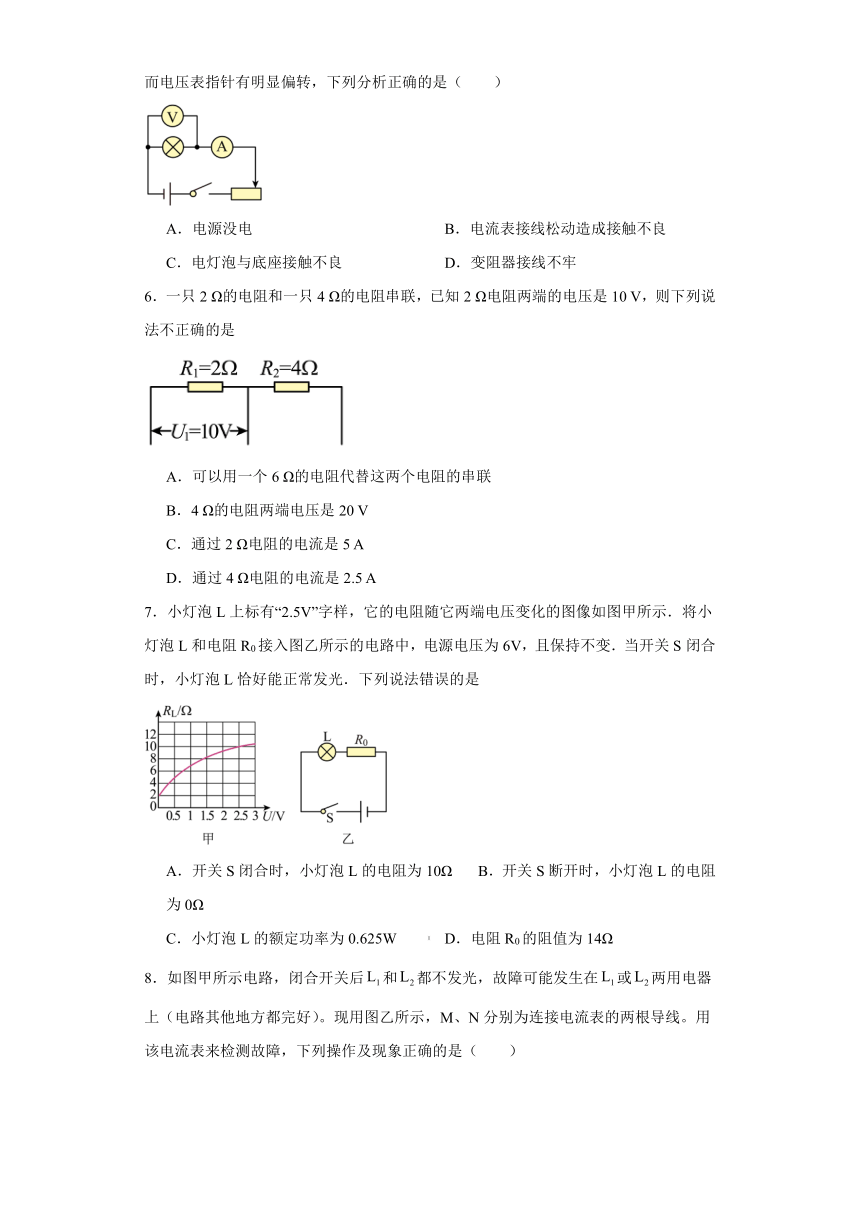

5.如图所示电路,在测小灯泡电阻实验中,闭合开关后发现,电流表指针几乎不动,而电压表指针有明显偏转,下列分析正确的是(  )
A.电源没电 B.电流表接线松动造成接触不良
C.电灯泡与底座接触不良 D.变阻器接线不牢
6.一只2 Ω的电阻和一只4 Ω的电阻串联,已知2 Ω电阻两端的电压是10 V,则下列说法不正确的是
A.可以用一个6 Ω的电阻代替这两个电阻的串联
B.4 Ω的电阻两端电压是20 V
C.通过2 Ω电阻的电流是5 A
D.通过4 Ω电阻的电流是2.5 A
7.小灯泡L上标有“2.5V”字样,它的电阻随它两端电压变化的图像如图甲所示.将小灯泡L和电阻R0接入图乙所示的电路中,电源电压为6V,且保持不变.当开关S闭合时,小灯泡L恰好能正常发光.下列说法错误的是
A.开关S闭合时,小灯泡L的电阻为10Ω B.开关S断开时,小灯泡L的电阻为0Ω
C.小灯泡L的额定功率为0.625W D.电阻R0的阻值为14Ω

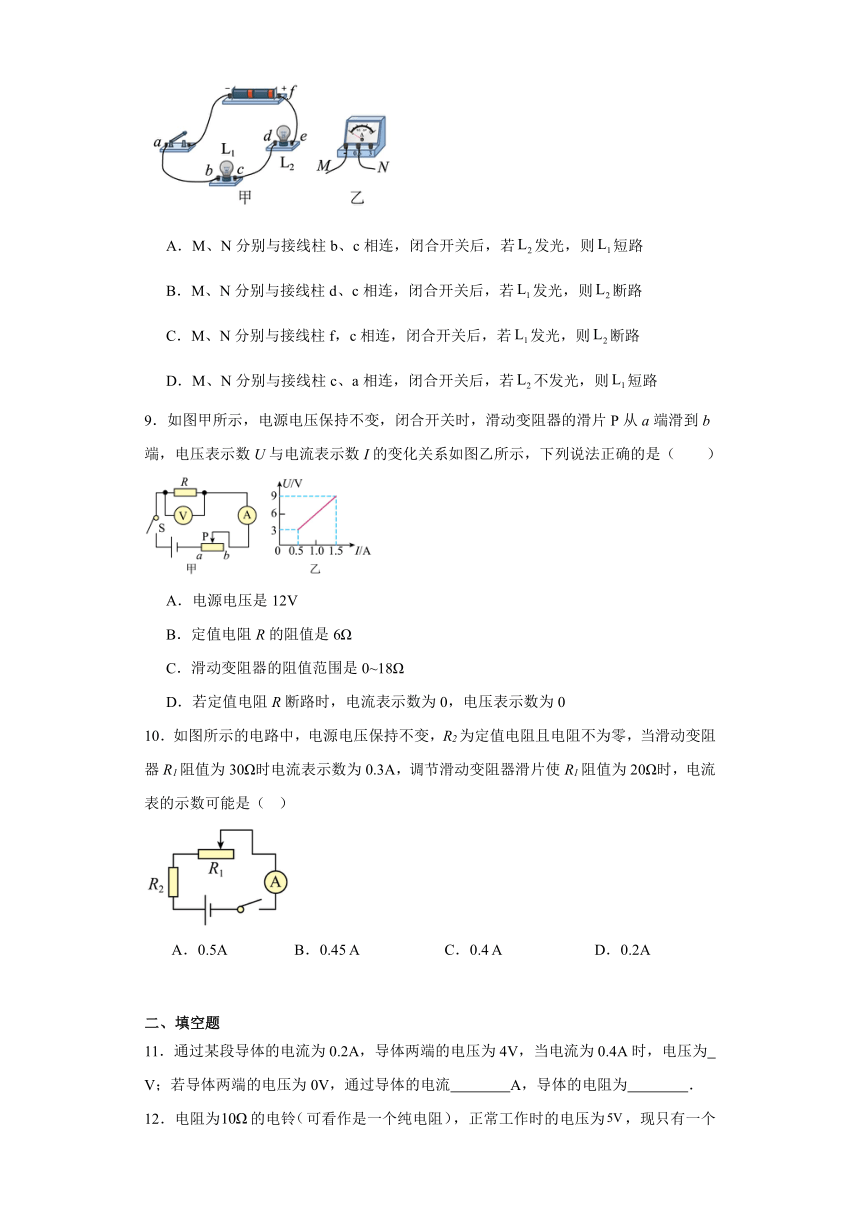

8.如图甲所示电路,闭合开关后和都不发光,故障可能发生在或两用电器上(电路其他地方都完好)。现用图乙所示,M、N分别为连接电流表的两根导线。用该电流表来检测故障,下列操作及现象正确的是(  )
A.M、N分别与接线柱b、c相连,闭合开关后,若发光,则短路
B.M、N分别与接线柱d、c相连,闭合开关后,若发光,则断路
C.M、N分别与接线柱f,c相连,闭合开关后,若发光,则断路
D.M、N分别与接线柱c、a相连,闭合开关后,若不发光,则短路
9.如图甲所示,电源电压保持不变,闭合开关时,滑动变阻器的滑片P从a端滑到b端,电压表示数U与电流表示数I的变化关系如图乙所示,下列说法正确的是(  )
A.电源电压是12V
B.定值电阻R的阻值是6Ω
C.滑动变阻器的阻值范围是0~18Ω
D.若定值电阻R断路时,电流表示数为0,电压表示数为0
10.如图所示的电路中,电源电压保持不变,R2为定值电阻且电阻不为零,当滑动变阻器R1阻值为30Ω时电流表示数为0.3A,调节滑动变阻器滑片使R1阻值为20Ω时,电流表的示数可能是( )
A.0.5A B.0.45 A C.0.4 A D.0.2A
二、填空题
11.通过某段导体的电流为0.2A,导体两端的电压为4V,当电流为0.4A时,电压为 V;若导体两端的电压为0V,通过导体的电流 A,导体的电阻为 .
12.电阻为的电铃可看作是一个纯电阻,正常工作时的电压为,现只有一个的电源,要使它正常工作,需要给它串联一个 Ω的电阻。

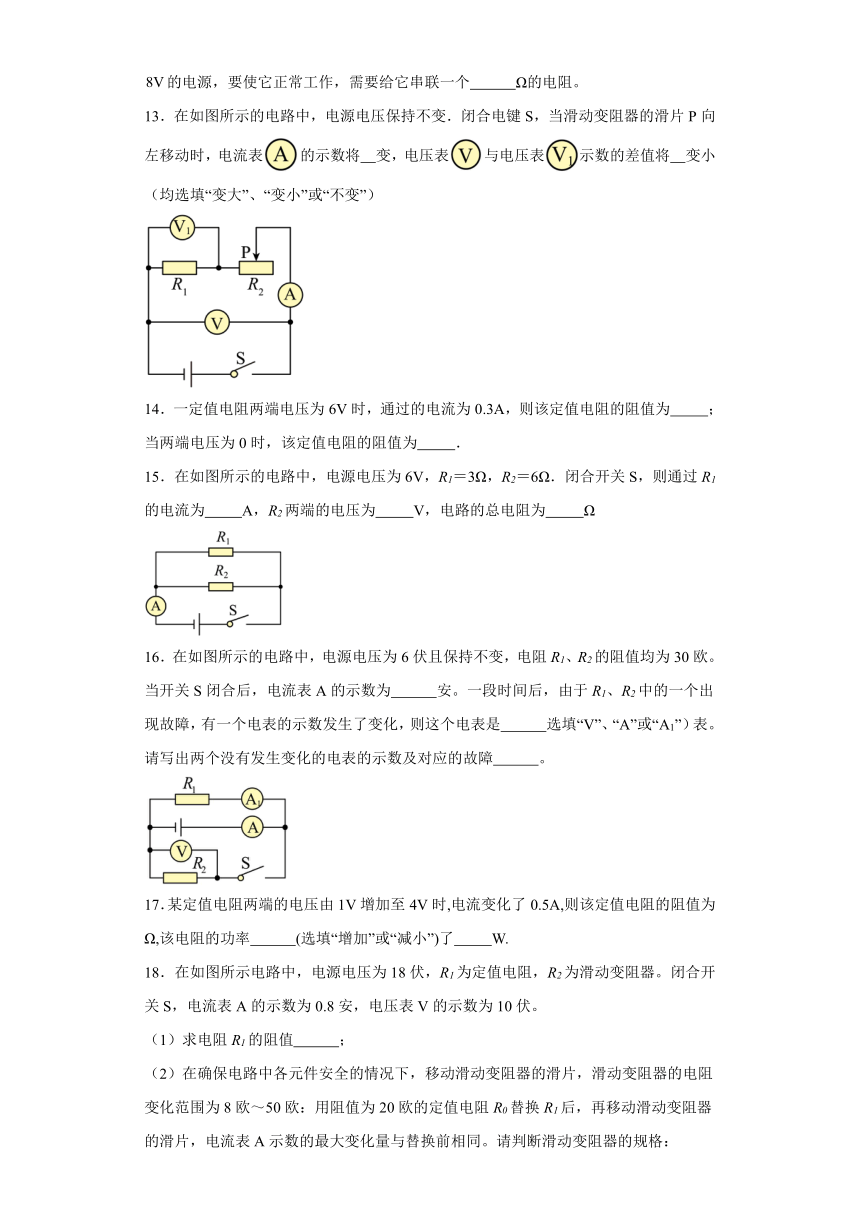

13.在如图所示的电路中,电源电压保持不变.闭合电键S,当滑动变阻器的滑片P向左移动时,电流表的示数将 变,电压表与电压表示数的差值将 变小(均选填“变大”、“变小”或“不变”)
14.一定值电阻两端电压为6V时,通过的电流为0.3A,则该定值电阻的阻值为 ;当两端电压为0时,该定值电阻的阻值为 .
15.在如图所示的电路中,电源电压为6V,R1=3Ω,R2=6Ω.闭合开关S,则通过R1的电流为 A,R2两端的电压为 V,电路的总电阻为 Ω
16.在如图所示的电路中,电源电压为6伏且保持不变,电阻R1、R2的阻值均为30欧。当开关S闭合后,电流表A的示数为 安。一段时间后,由于R1、R2中的一个出现故障,有一个电表的示数发生了变化,则这个电表是 选填“V”、“A”或“A1”)表。请写出两个没有发生变化的电表的示数及对应的故障 。
17.某定值电阻两端的电压由1V增加至4V时,电流变化了0.5A,则该定值电阻的阻值为 Ω,该电阻的功率 (选填“增加”或“减小”)了 W.
18.在如图所示电路中,电源电压为18伏,R1为定值电阻,R2为滑动变阻器。闭合开关S,电流表A的示数为0.8安,电压表V的示数为10伏。
(1)求电阻R1的阻值 ;
(2)在确保电路中各元件安全的情况下,移动滑动变阻器的滑片,滑动变阻器的电阻变化范围为8欧~50欧:用阻值为20欧的定值电阻R0替换R1后,再移动滑动变阻器的滑片,电流表A示数的最大变化量与替换前相同。请判断滑动变阻器的规格:“ 欧, 安”并写出计算过程。
三、作图题
19.一种身高测量仪的电路如图所示,当无人测量时,变阻器的滑片位于最下方。请在电流表、电压表和定值电阻中选择两个合适的元件填入虚线框中完成电路(填元件符号),使得被测人身高变高时,电表的示数增大。
四、实验题
20.小宝和小贝同学分别设计了一个测定汽车油箱内油量的装置,他们对相关问题进行了探究。
(1)把油量信息转化为电信息,有利于信息的传递。小宝的设计为方案一:电路装置如图所示,油量表是由电流表改装而成。信息转化的关键环节为:当油面升高时,杠杆绕O点转动,从而带动滑动变阻器滑片P的滑动,电流表的示数将 。
(2)小贝的设计为方案二:电路装置如图所示,油量表是由电压表改装而成。若滑动变阻器R接入的阻值是随油面升降均匀变化的,请你对以上两位同学的设计方案进行评估,下列说法正确的是 (填字母序号)。
A.两个方案中电阻R0的作用都是用来防止电路短路的
B.方案一的油量表的示数能由零变化到最大刻度值
C.方案一的电流表示数变化量跟油量的变化量成正比
D.方案二的油量表所测量的刻度值是均匀的
(3)若用如图所示的方案二电路来探究,小贝开始对器材的参数进行选择。她采用了容积为50L的油箱,最大阻值为30Ω的滑动变阻器R,其他可供选择的器材有:恒压电源U1=3V和U2=9V;电压表V1(量程0~3V)和V2(量程0~15V)。为了实现油量最大时,电压表示数达到量程的最大值,选择的定值电阻R0的阻值应该为 Ω。
(4)利用选定的器材,小贝连接好了测量电路,当P在上端时表示油箱内无油,P在下端时表示油箱已满。下列对该实验探究及评估说法不合理的是 (填字母序号)。
A.在正确实验过程中,当电压表的示数为1.8V时,油量值为32L
B.若油量将用尽时,为提醒司机,可在电路中增加一个报警指示灯
C.若电源电压减小时,油量表的测量值将小于真实值
D.若把汽油误加成了体积相同,密度更大的柴油后,两次油量表的示数将略有差异
参考答案:
1.D
2.B
3.C
4.D
5.C
6.D
7.B
8.C
9.B
10.C
11. 8 0 20Ω
12.
13. 变大 变小
14. 20Ω 20Ω
15. 2 6 2
16. 0.4 A A1示数为0.2安,V表示数为6伏,R2断路
17. 6 增加 2.5
18. 10Ω 70 1
19.
20. 变大 D 60 AB
