电能电功率复习

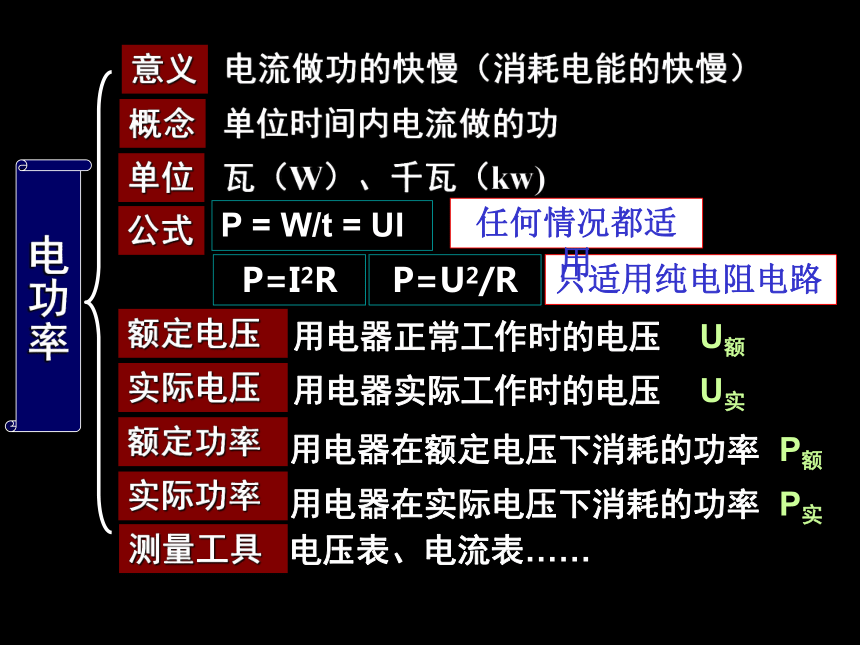

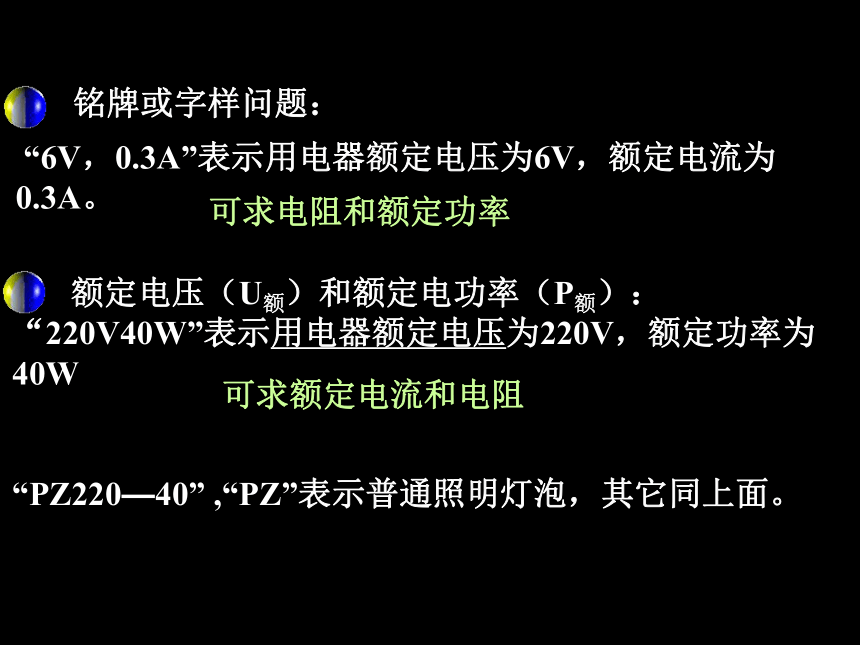

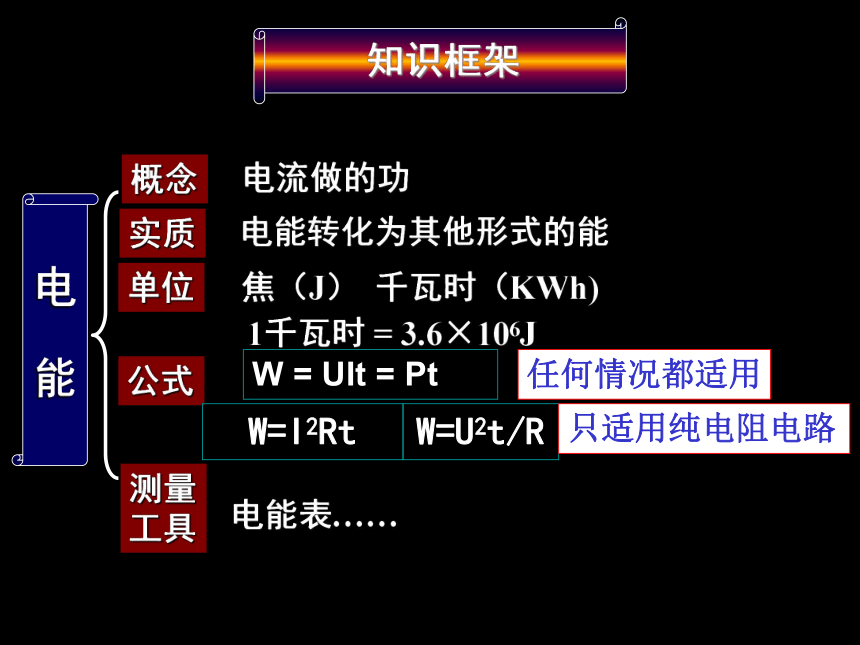

课件20张PPT。电 能 电功率 电功率的测量 复习电功和电功率知识框架 概念电流做的功测量工具电能转化为其他形式的能1千瓦时 = 3.6×106J电能表……实质单位公式焦（J） 千瓦时（KWh)W = UIt = PtW=I2RtW=U2t/R只适用纯电阻电路任何情况都适用电 能 意义测量工具概念单位公式电功率 额定电压额定功率电流做功的快慢（消耗电能的快慢）单位时间内电流做的功瓦（W）、千瓦（kw)P = W/t = UI P=I2RP=U2/R只适用纯电阻电路任何情况都适用用电器正常工作时的电压 U额用电器在额定电压下消耗的功率 P额电压表、电流表……实际电压用电器实际工作时的电压 U实实际功率用电器在实际电压下消耗的功率 P实铭牌或字样问题： “6V，0.3A”表示用电器额定电压为6V，额定电流为0.3A。可求电阻和额定功率 额定电压（U额）和额定电功率（P额）：
“220V40W”表示用电器额定电压为220V，额定功率为40W

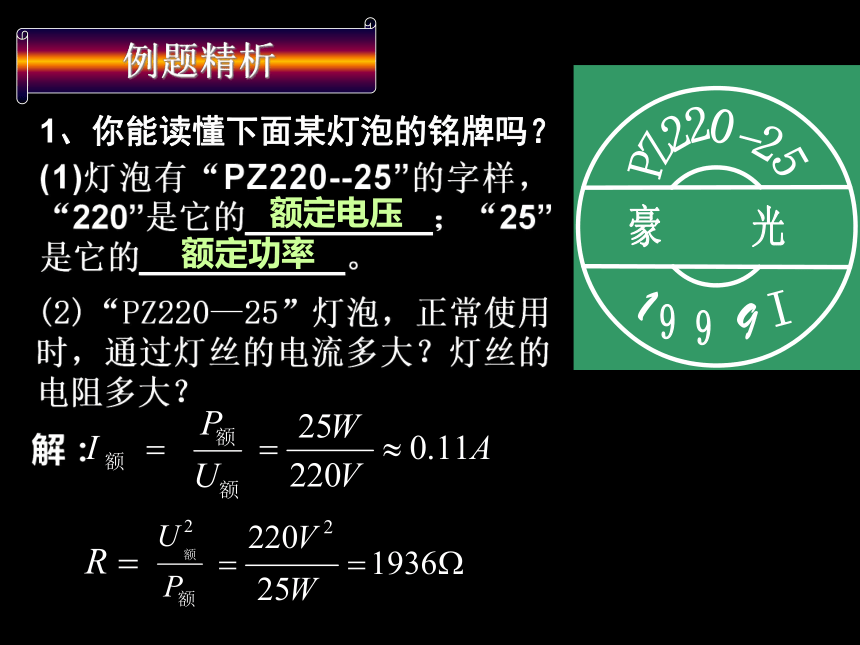

“PZ220—40” ,“PZ”表示普通照明灯泡，其它同上面。可求额定电流和电阻1、你能读懂下面某灯泡的铭牌吗？(1)灯泡有“PZ220--25”的字样，“220”是它的__________；“25”是它的___________。额定电压额定功率(2)“PZ220—25”灯泡，正常使用时，通过灯丝的电流多大？灯丝的电阻多大？解：例题精析 2、上题中如果灯泡接在200伏特的电源上，灯泡亮度与正常发光比较如何?
该灯的实际功率多大?

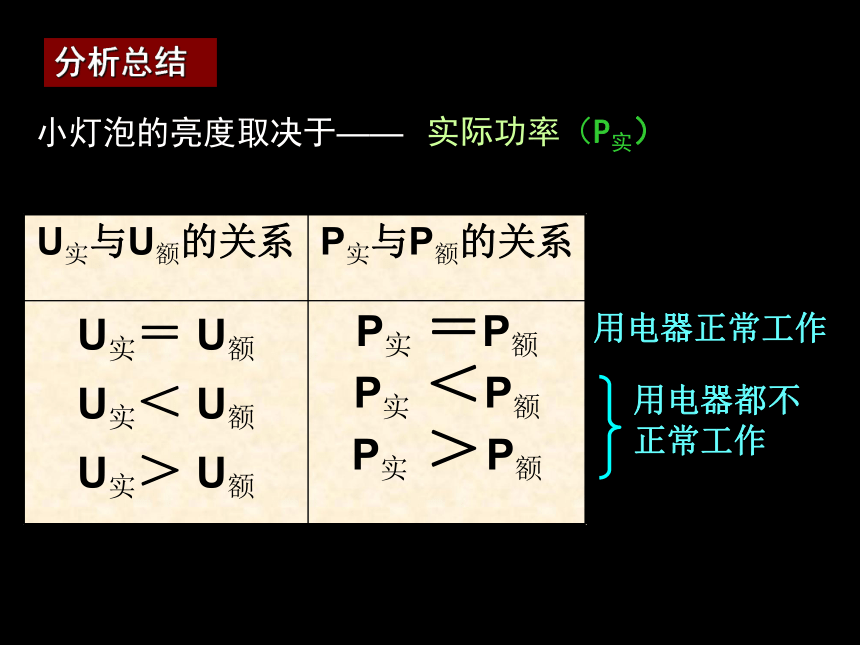

秘诀：同一用电器接在不同电压下时，根据电阻不变进行计算。 解：答：略小灯泡的亮度取决于——＝＜＞用电器正常工作用电器都不正常工作实际功率（P实）分析总结3、电能表是测量 的仪表，把电能表接在电路中其计数器上前后两次示数 ，就是这段时间内用电器用电的度度数。某同学加重的电能表在9月底的示数为

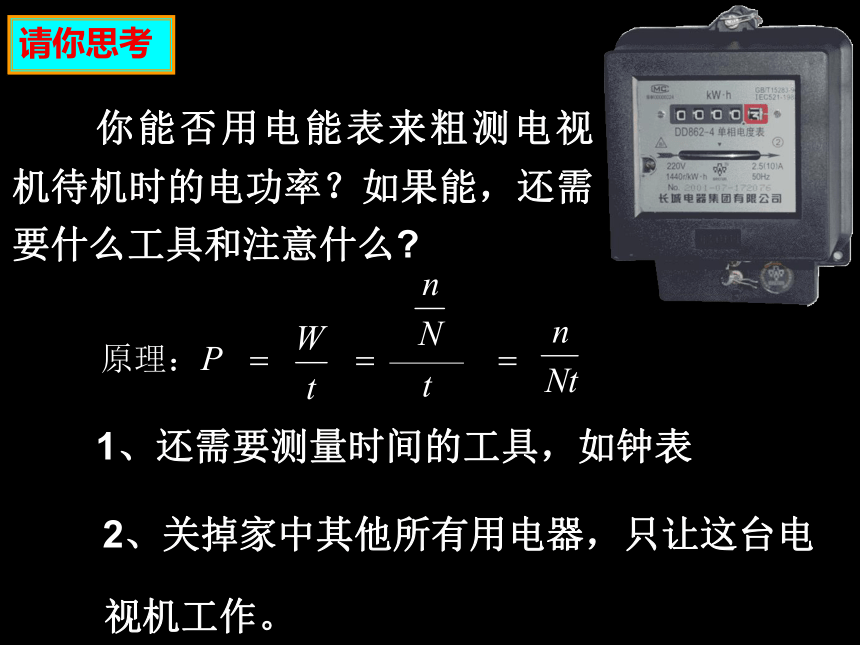

10月底的示数为 那么这位同学家10月份共用电 度，相当于 焦。电能差66.22.38×108 你能否用电能表来粗测电视机待机时的电功率？如果能，还需要什么工具和注意什么?请你思考 1、还需要测量时间的工具，如钟表 2、关掉家中其他所有用电器，只让这台电
视机工作。原理：4、小红同学想借助如图电能表测出家中一盏电灯的电功率：
（1）测量时除用电能表外，还需要使用的测量工具是 　　 。　　　　　　　　　　　　　　　　　　　　　
（2）其做法是关掉家中其他所有用电器，只允许这盏电灯工作。
测得2分钟时间电能表
转盘转10转，则这盏灯
的电功率是 　　　。
钟表100W5. 小明利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
　⑴当L1正常发光时，通过L1的电流为_______A。
　⑵如图甲所示：Ａ、Ｂ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为_______W。 1A4W　(1)、L1正常发光时，电压为额定电压6V，功率为额定功率，所以通过它的电流为： I = P/U = 6W/6V = 1A　(2)、两灯串联后，哪一盏灯正常发光呢？ 如果Ｌ1正常发光，其电压为6V，由图像知电路中的电流为1A。通过L2的电流也应是1A，通过图像可知L2的端电压大于6V，因而有可能烧坏。不符合题设条件。 如果Ｌ2正常发光，其电压为6V，由图像知电路中的电流为0.5A。通过L1的电流也应是0.5A，此时，通过图像可知L1的端电压为2V，不超过额定电压，符合题设条件。∴ P总= U1I+U2I =（2V+6V）×0.5A = 4W课堂练习：
1． 甲、乙两个电阻之比为3∶5，将他们串联在电路中，则甲、乙电阻两端电压之比为（　　）
A． 5∶3 B． 3∶5
C． 1∶1 D． 无法比较
2.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW·h，这个用电器可能是 （ ）
A．空调器 B．电冰箱
C．电视机 D．收音机BA3．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（ ）
A、两灯一样亮 B、L1比L2亮
C、L1比L2暗 D、两灯都能正常发光
4．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是 （ ）
A、5W B、500W C、300W D、3KWCC5．右图是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S，使它处于保温状态；需要焊接时，闭合开关S就能很快达到焊接温度．若电烙铁的规格是“220V 40W”，且R′=R．则保温时电路消耗的总功率为 （　　　　）
A．20W B．40W
C．60W D．80W
6. 家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，安装电能表时选用哪一种电能表最合适（　　）
A．220V　5A　B．220V　15A　C．220V　20A　　D．220V　30AAC7．某品牌的电子瓦罉标有“220V 110W”字样，将其接入家庭电路中。
求：（1）通过该用电器的电流多大？　
（2）该用电器工作时的电阻多大？
（3）若它工作2h，消耗的电能是多少？
解：（1）通过该用电器的电流
I = P / U = 110W / 220V = 0.5A．
（2）该用电器工作时的电阻
R = U2 / P = (220V)2 / 110W = 440Ω．
（3）它工作2h，消耗的电能是
W = P t = 110 / 1000kw × 2h = 0.22kw?h．8．如图是额定电压为220V的理发用电吹风电路，其中电热丝通电后发热，电动机通电后送风，电动机的额定功率为120W。
(1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。(填“A”、“B”或“C”)
(2)若电吹风在额定电压下工作，送冷风时，
通电8min电流所做的功是多少?
(3)若电吹风在额定电压下工作，送热风时
电路消耗的总功率为560W，则电热丝R的
阻值应为多大？送热风，选择开关应放在_______位置。(填“A”、“B”或“C”)
(2)若电吹风在额定电压下工作，送冷风时，通电
8min电流所做的功是多少?
(3)若电吹风在额定电压下工作，送热风时电路
消耗的总功率为560W，则电热丝R的阻值应为多大？解：（1）送冷风时，只有电动机工作，送热风时电动机和电热丝都工作．故选 B 、 A ．
（2）电流做功W = P1t = 120W×(8×60)S = 57600J．
（3）电热丝发热功率为P2 = 560W - 120W = 440W．
电热丝的电阻R由P=U2 /R得
R= U2 / R = (220)2 / 440W = 110Ω．9．电灭蚊器的发热部分使用了PTC发热材料， 它的电阻随温度变化规律如图所示．使用时发热体直接连入家庭电路，发热体温度为60℃时，则电功率为 W， 如这电灭蚊器平均电功率为5W，按一天工作10h计算，该电灭蚊器一个月(按30天计算)消耗电能 kW·h；当发热体温度继续上升时，电灭蚊器发热体的电阻会 ； 它的电功率会 (最后两空选填“增大”、“不变”、“减小”)．4.841.5增大减小22．测定“小灯泡的电功率”实验时，器材有电压为6V的电源，额定电压为2.5V的小灯泡，符合实验要求的滑动变阻器、电表、开关和导线。（1）请你用笔画线代替导线，将实物电路连接完整；
（2）连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是
（写出一种即可）；
（3）排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；
（4）通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了所示的U－I图像。根据U－I图像提供的信息，可计算出小灯泡的额定功率是___W，当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是_______Ω。灯泡灯丝短路或断路 右0.510 练习：将阻值分别为5欧和10欧的电阻R1、R2串联接到电压为6伏的电源上，求：（1）它们的电功率分别为多少？（2）若将它们并联在此电源上，电功率又分别为多少？
